轻量化多孔机械连接臂结构设计

　　这款连接臂构件多用于工业执行机构的末端传动与支撑环节，常见于自动化产线的工件夹持模组、小型执行器的力传递路径中，承担两端部件的连接、载荷传导以及动作过程中的姿态保持作用，在往复摆动、持续负载的工况下需要兼顾结构刚性与自身重量控制，避免额外增加驱动端的负载损耗。从结构布局来看，构件整体采用长条形异形轮廓，一端设置多组同轴安装孔位用于和驱动端的铰接座配合，另一端预留的安装接口可对接执行末端的夹具、吸盘或者作业工具，中间段通过错落排布的圆形、长圆形镂空孔实现减重，这类开孔并非随意设置，每处开孔的位置都避开了主应力传递的路径，在保证截面抗弯、抗扭模量满足载荷要求的前提下，尽可能去除非受力区域的材料，降低构件整体的转动惯量，

　　让驱动端的动作响应更迅捷，往复运动过程中的惯性冲击更小。在安装边界的匹配上，构件两端的孔位同轴度、孔间距公差需要控制在合理区间，避免安装后出现铰接卡滞、配合间隙过大导致的动作精度偏差，臂身的厚度方向尺寸经过适配，既不会因为过薄导致受力时出现侧向翘曲，也不会因为过厚增加不必要的重量，臂身边缘做了均匀的圆角过渡，避免应力集中在棱角位置引发长期交变载荷下的疲劳开裂。从受力适配的角度，这类臂件在工作过程中主要承受末端负载带来的弯曲应力，以及铰接位置的剪切应力，主受力筋沿着臂身的长度方向贯通，保证力的传递路径连续顺畅，镂空区域之间的筋条宽度经过匹配，能够将局部载荷均匀分散到整个臂身结构上，不会出现局部应力过高的薄弱点。在实际应用场景中，

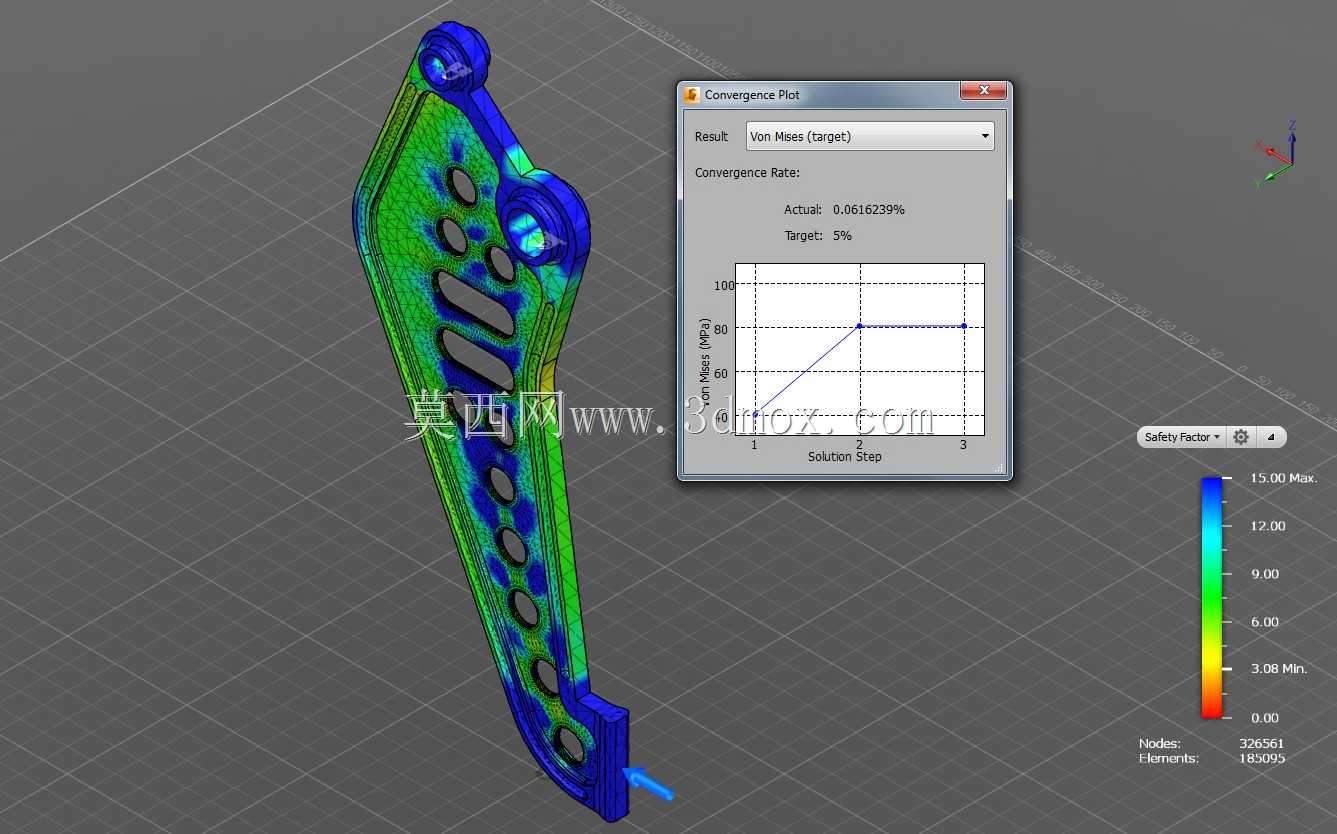

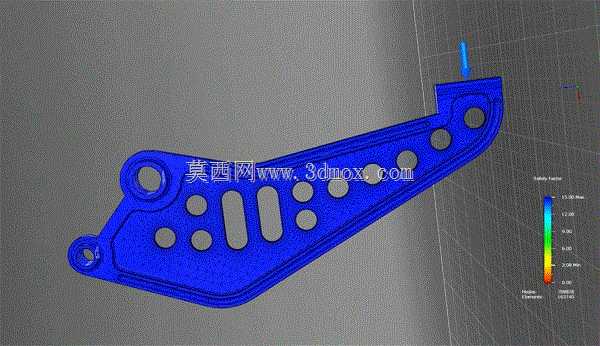

　　这类构件可以替换传统的实心铸钢或者铣削加工的实心臂件，在相同负载能力下重量降低明显，对于需要高速往复动作的执行机构来说，更低的自重意味着更小的驱动功率需求，也能降低铰接位置轴承的磨损速度，延长整套机构的维护周期。设计过程中需要重点校核臂身在最大伸出长度下的挠度变形量，保证末端执行器的作业精度在允许范围内，同时要验证极限负载下的应力分布，确保最大应力位置的数值低于材料的许用应力，预留足够的安全余量应对突发的冲击载荷。臂身的安装孔位都做了沉台或者加厚处理，避免螺栓锁紧时孔位周围出现压溃变形，孔的内径尺寸适配常用的铰接销轴或者螺栓规格，不需要额外做二次加工就可以直接和标准件配合安装，降低装配环节的加工成本。这类结构的设计思路核心是在刚性、

　　重量、成本三者之间找到最优平衡点，既不能为了极致减重牺牲结构可靠性，也不能过于保守导致构件笨重、能耗升高，对于不同的负载等级，还可以通过调整筋条厚度、开孔大小来快速衍生出不同载荷规格的系列化构件，适配不同负载能力的执行机构使用需求。
