LH-10椭圆双座轻型飞机结构设计

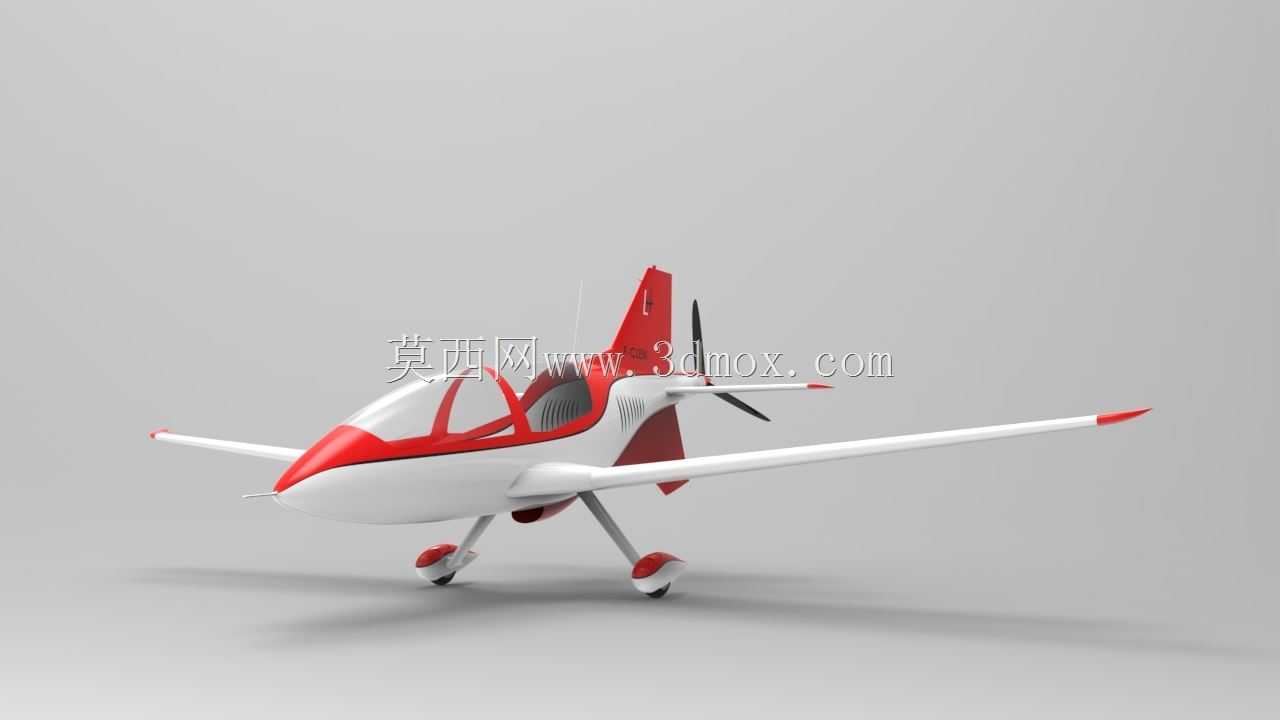

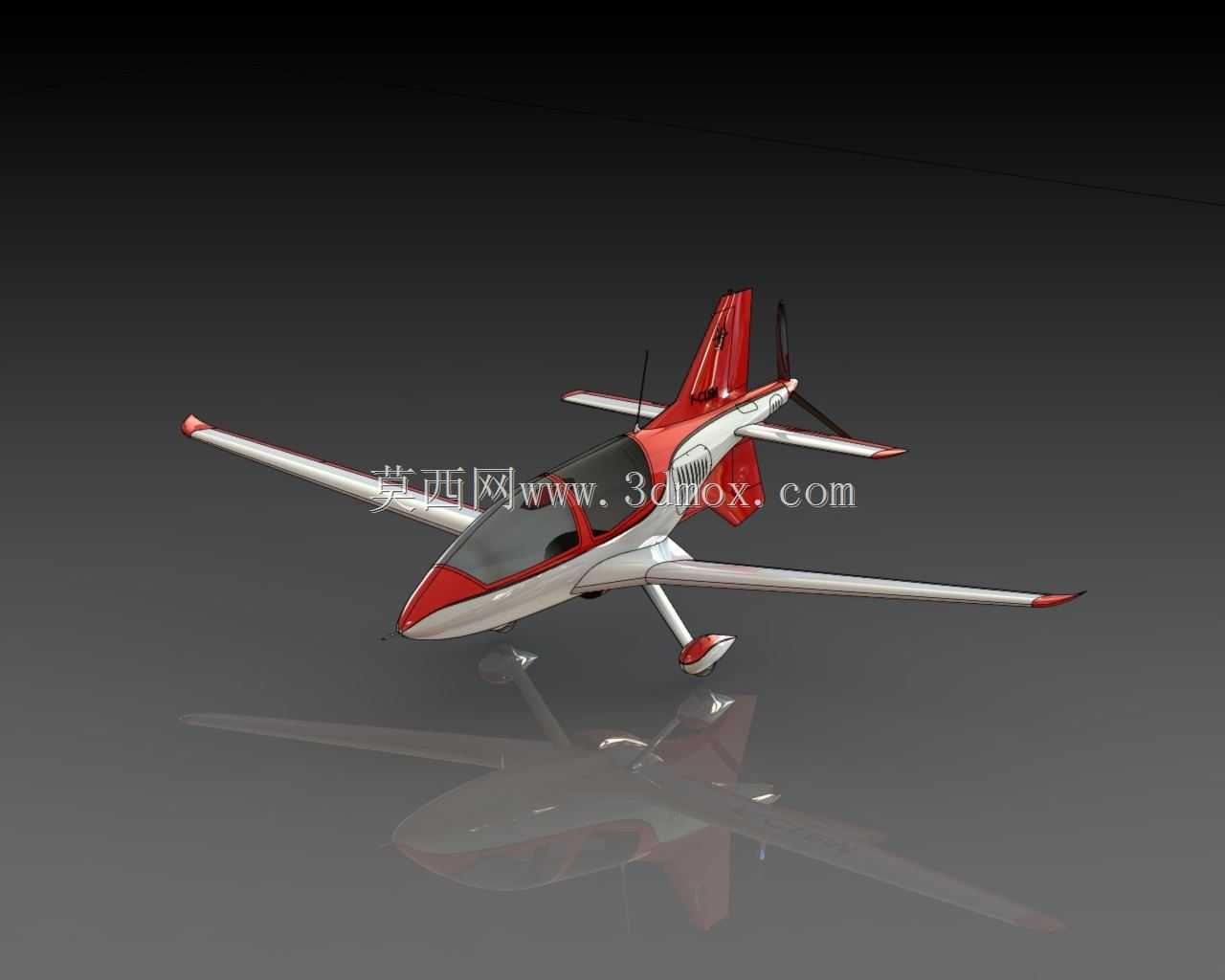

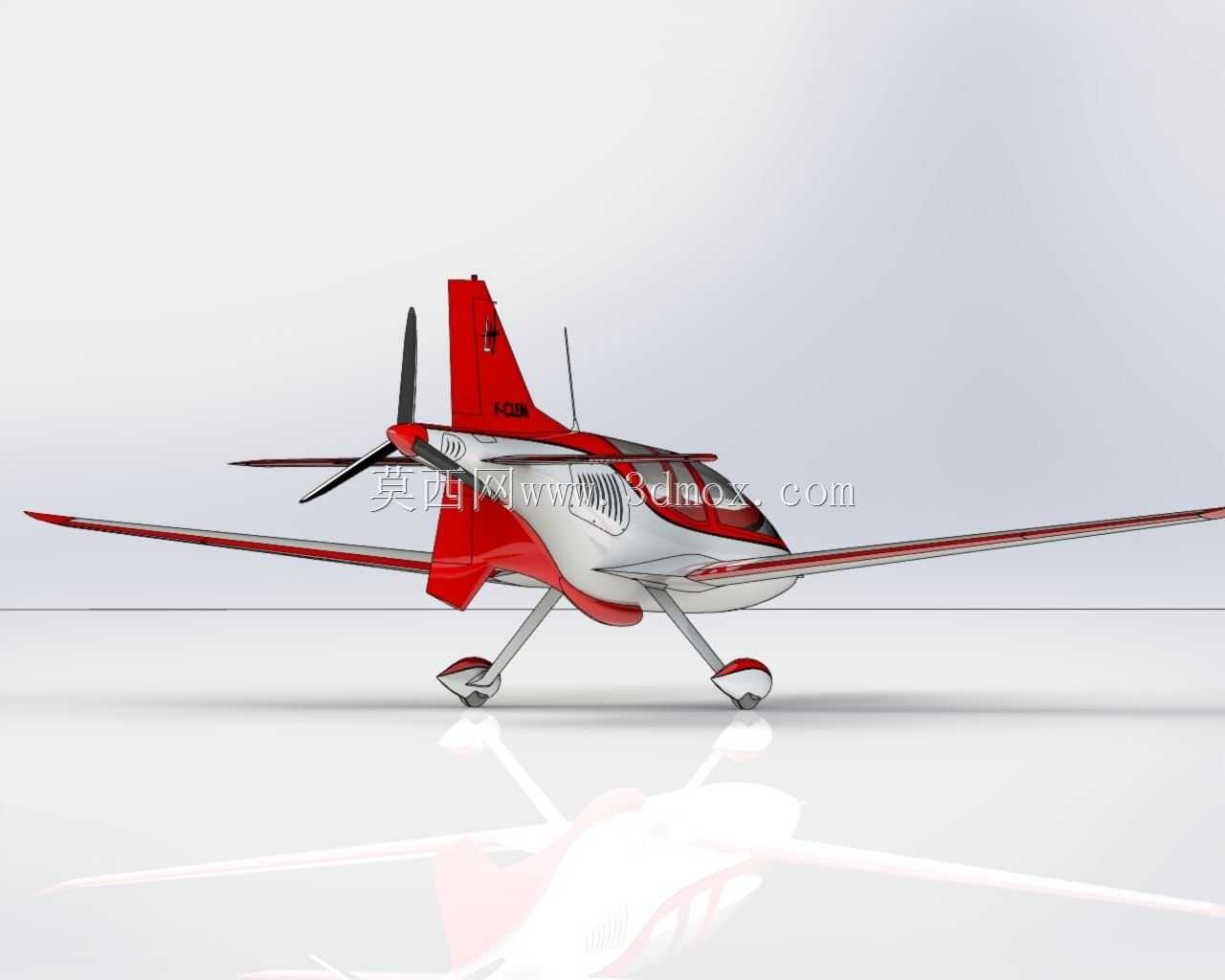

　　这款双座轻型飞行器采用低翼单引擎推进布局，串联座椅的座舱排布充分利用机身纵向空间，整机主体结构由复合材料成型，在控制自重的同时兼顾结构强度与气动表面的光滑度，适配私人飞行、飞行训练、短途通勤等多类低空应用场景。从结构设计逻辑来看，推进式动力布局将动力单元布置于机身尾部，可避免前置螺旋桨对座舱前方视野的遮挡，同时降低座舱区域的气动噪音，提升驾乘体验；串联双座的设计相比并列双座布局，能有效缩减机身迎风截面宽度，降低飞行过程中的压差阻力，配合低单翼的布局形式，可在飞行过程中为机身提供稳定的升力支撑，同时机翼与机身下部的连接结构可预留充足的起落架安装空间，适配陆地起降的使用需求。整机外形尺寸经过多轮气动迭代优化，

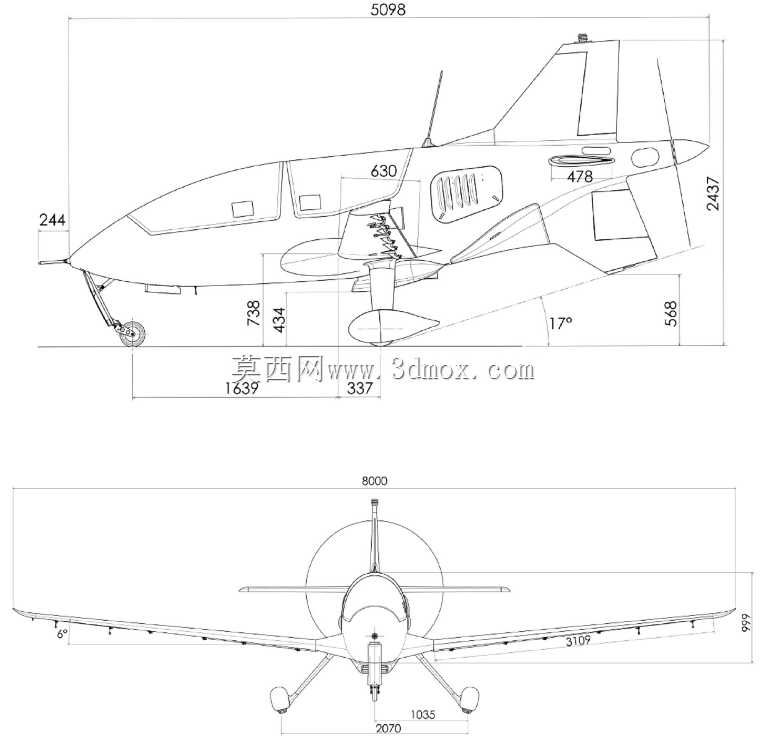

　　不含前端探测装置的机身长度为5.11米，包含翼尖结构的整机翼展为8.00米，机身总高度为2.40米，机翼总面积为4.50平方米，机翼展弦比设定为14.2，该参数组合可在低速飞行阶段提供充足的升力系数，同时降低巡航阶段的诱导阻力，适配轻型飞行器的常用飞行速度区间。结构重量控制方面，空机重量设定为300千克，最大起飞重量为540千克，预留的240千克载荷空间可满足两名驾乘人员加随身行李、短途飞行燃油的载重需求，燃油箱总容积为70升，布置于机身重心附近区域，可避免燃油消耗过程中整机重心出现大幅偏移，影响飞行操控稳定性。动力系统搭载一台Rotax912ULS型扁平四缸活塞发动机，同时采用风冷与水冷结合的散热形式，额定输出功率73.5千瓦，

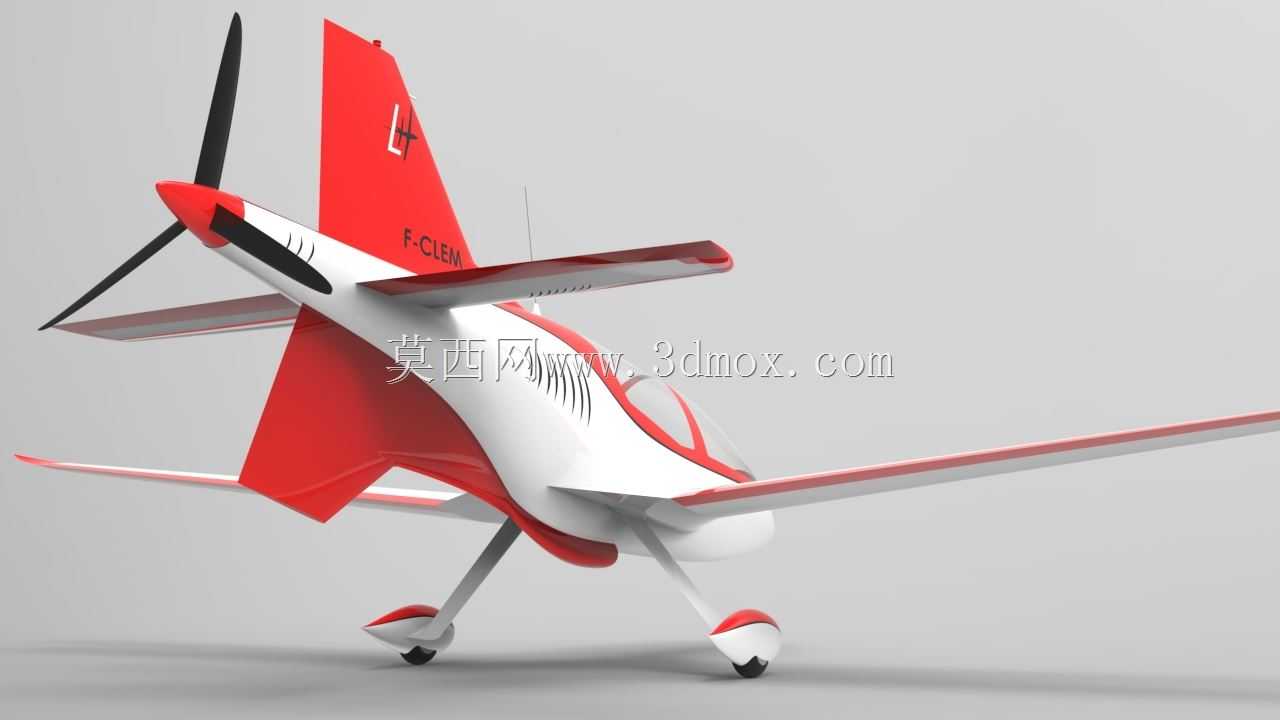

　　匹配4叶地面可调推进螺旋桨，螺旋桨桨距可根据地面使用场景的海拔、气温条件进行预调，兼顾起飞阶段的拉力输出与巡航阶段的燃油经济性。飞行性能参数的匹配围绕轻型低空飞行器的使用需求设定，最大平飞速度可达370公里/小时，巡航速度设定为269公里/小时，失速速度为106公里/小时，最大限制速度为450公里/小时，在满油状态下的最大航程可达1500公里，续航时间约10小时，重力载荷限制为+4.4/-2.2，可满足常规目视飞行规则下的机动操作需求，同时避免结构过载超出复合材料的承载阈值。起落架采用前三点式布局，主起落架布置于机翼下方的承力结构处，前起落架布置于机身前端下部，起落架支柱集成缓冲结构，可吸收陆地起降过程中的冲击载荷，

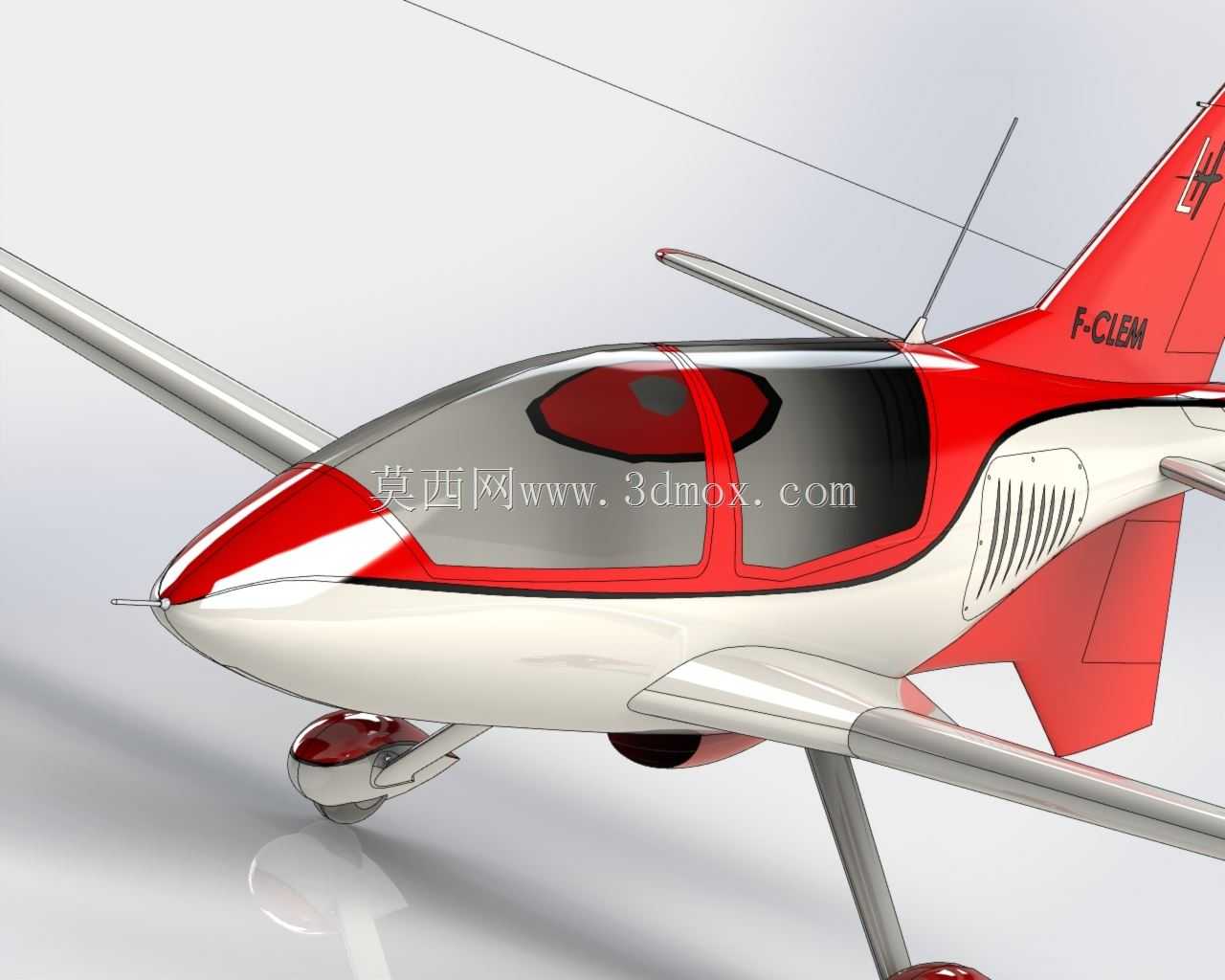

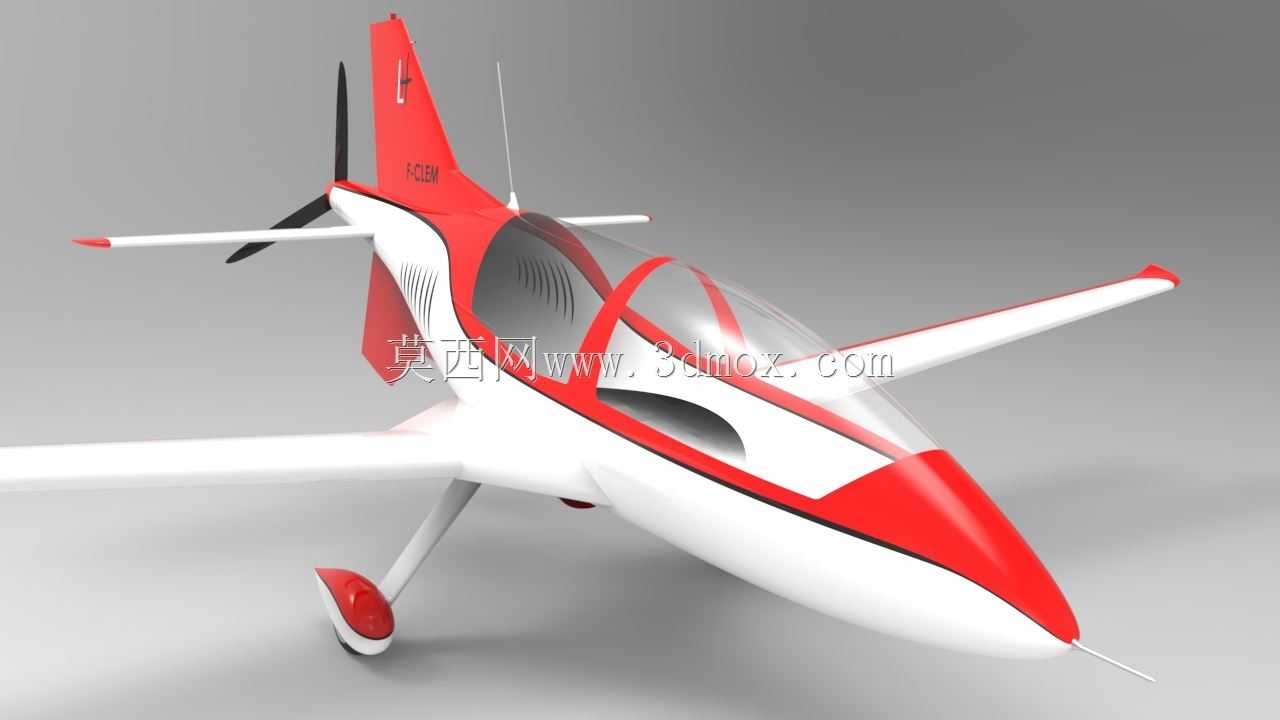

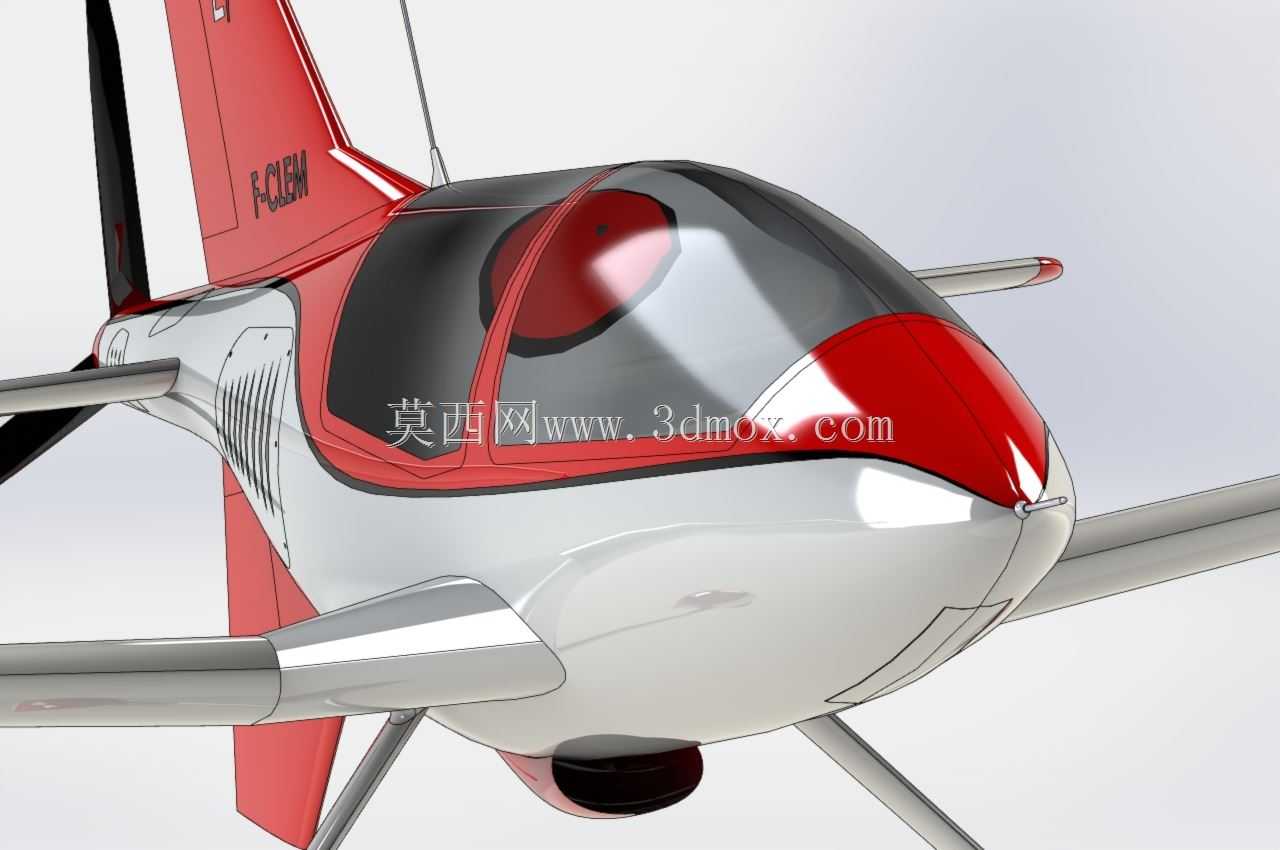

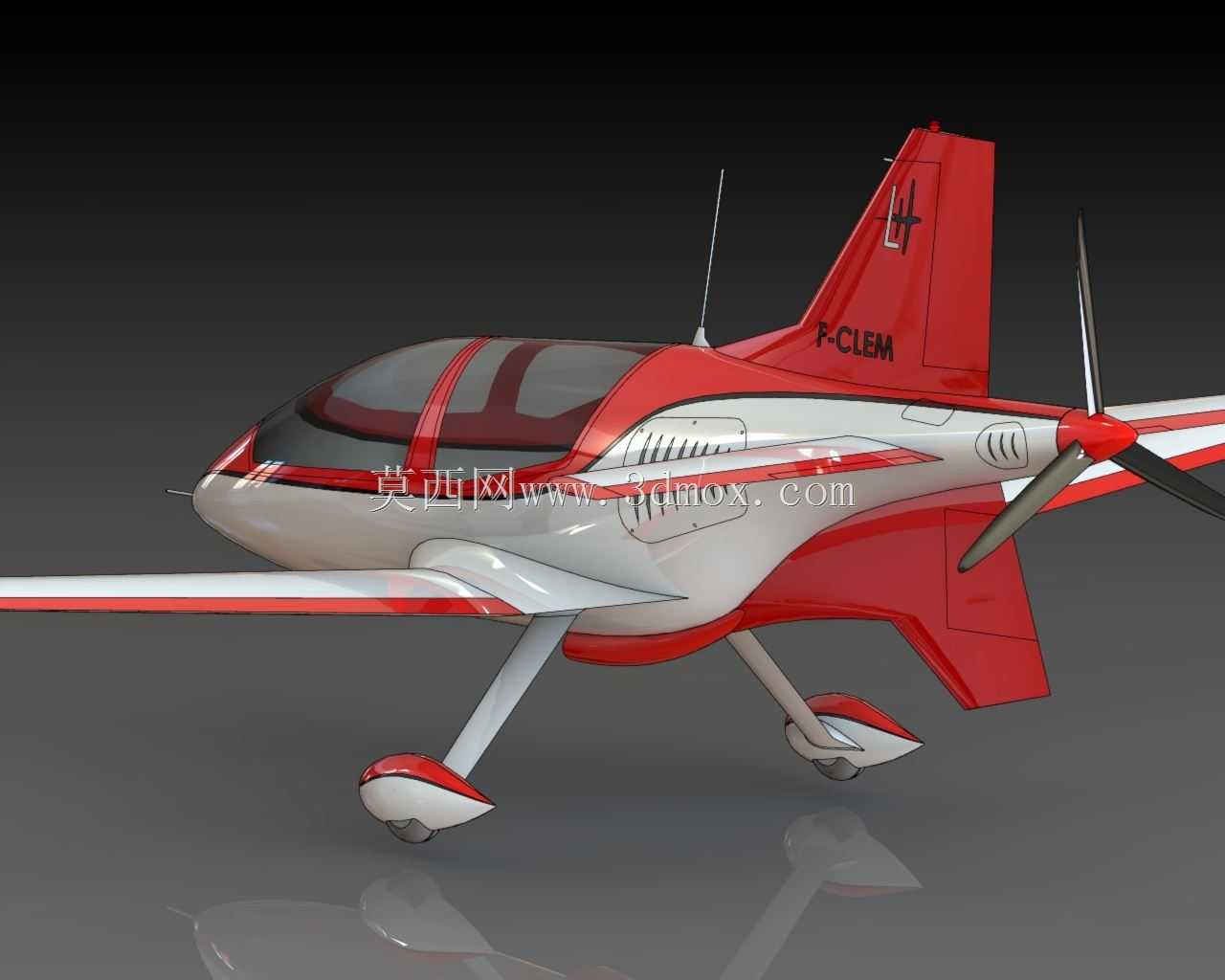

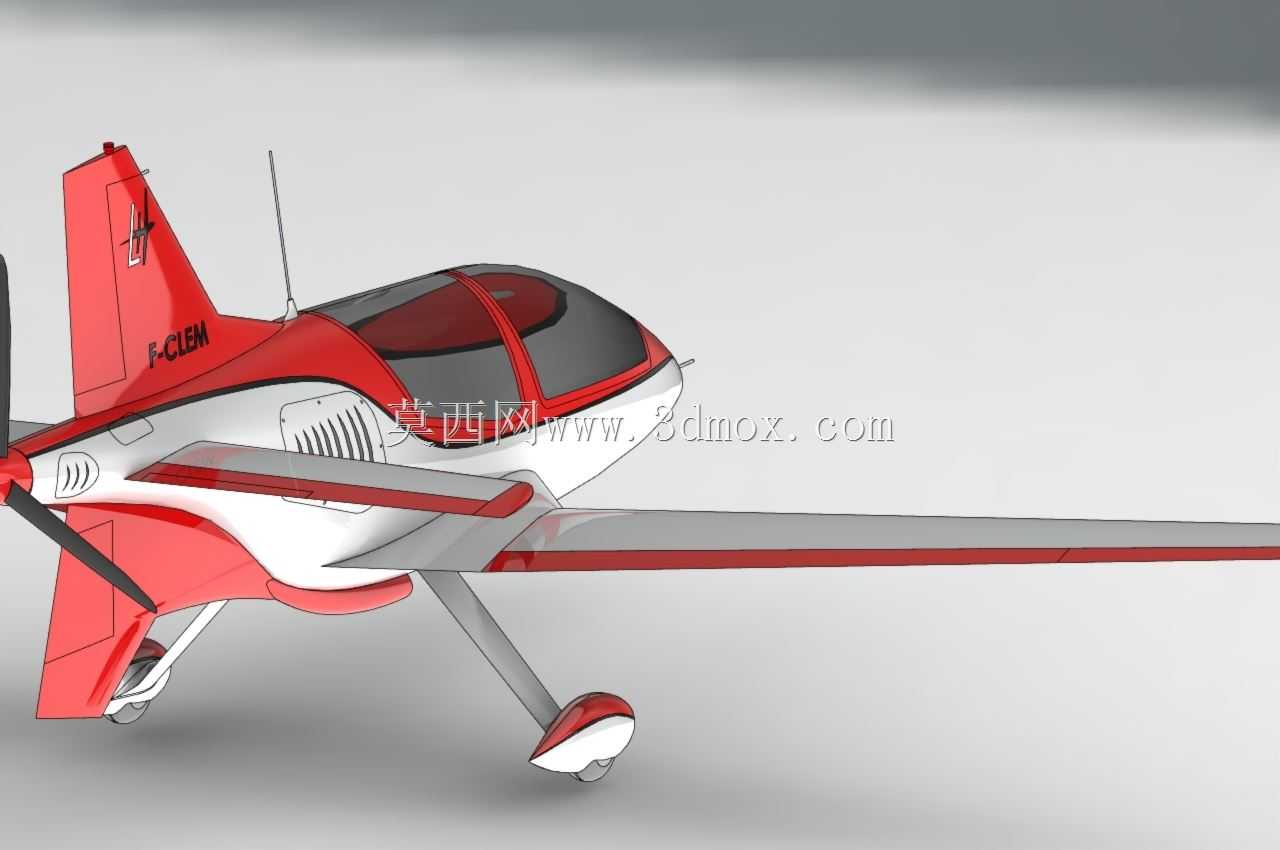

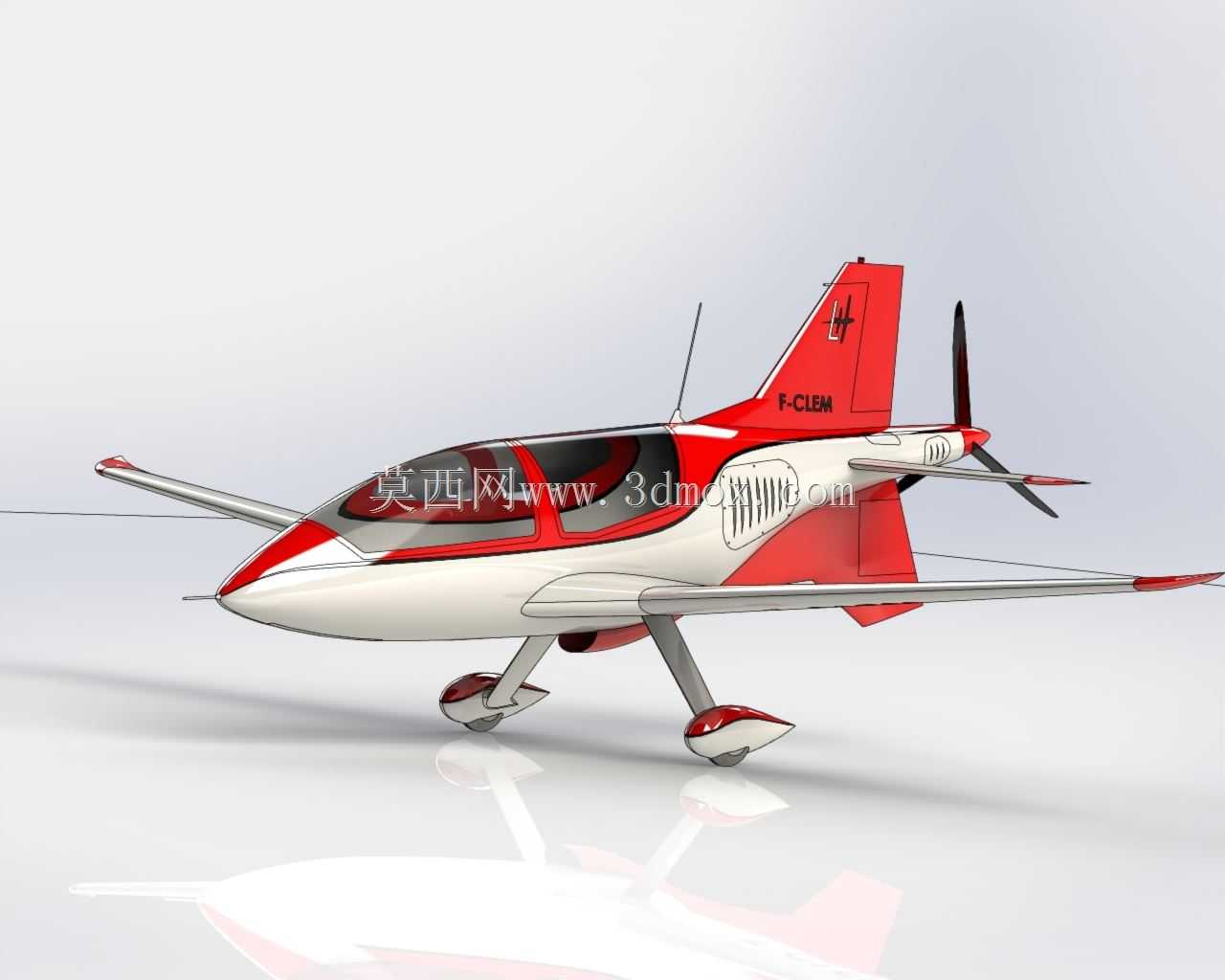

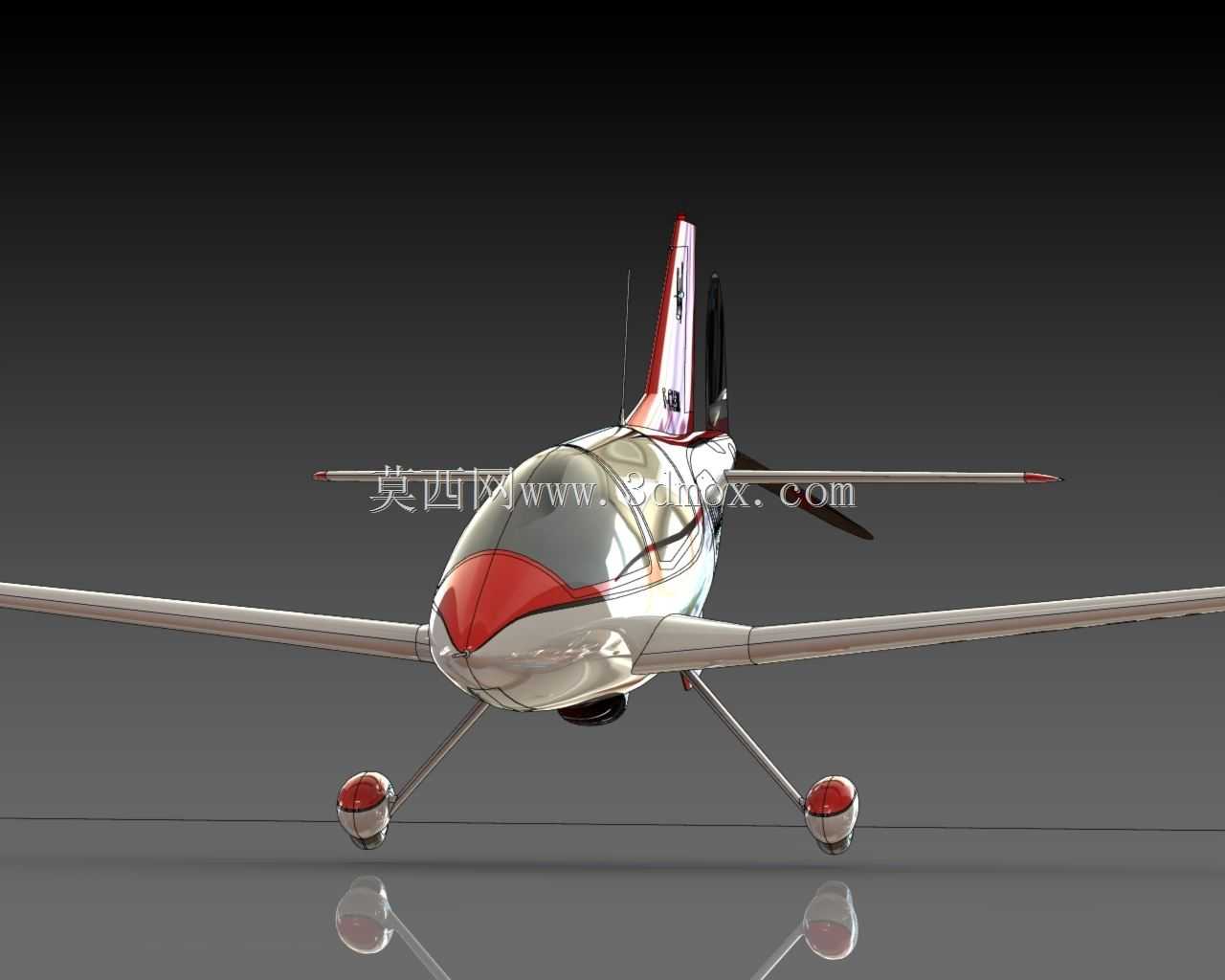

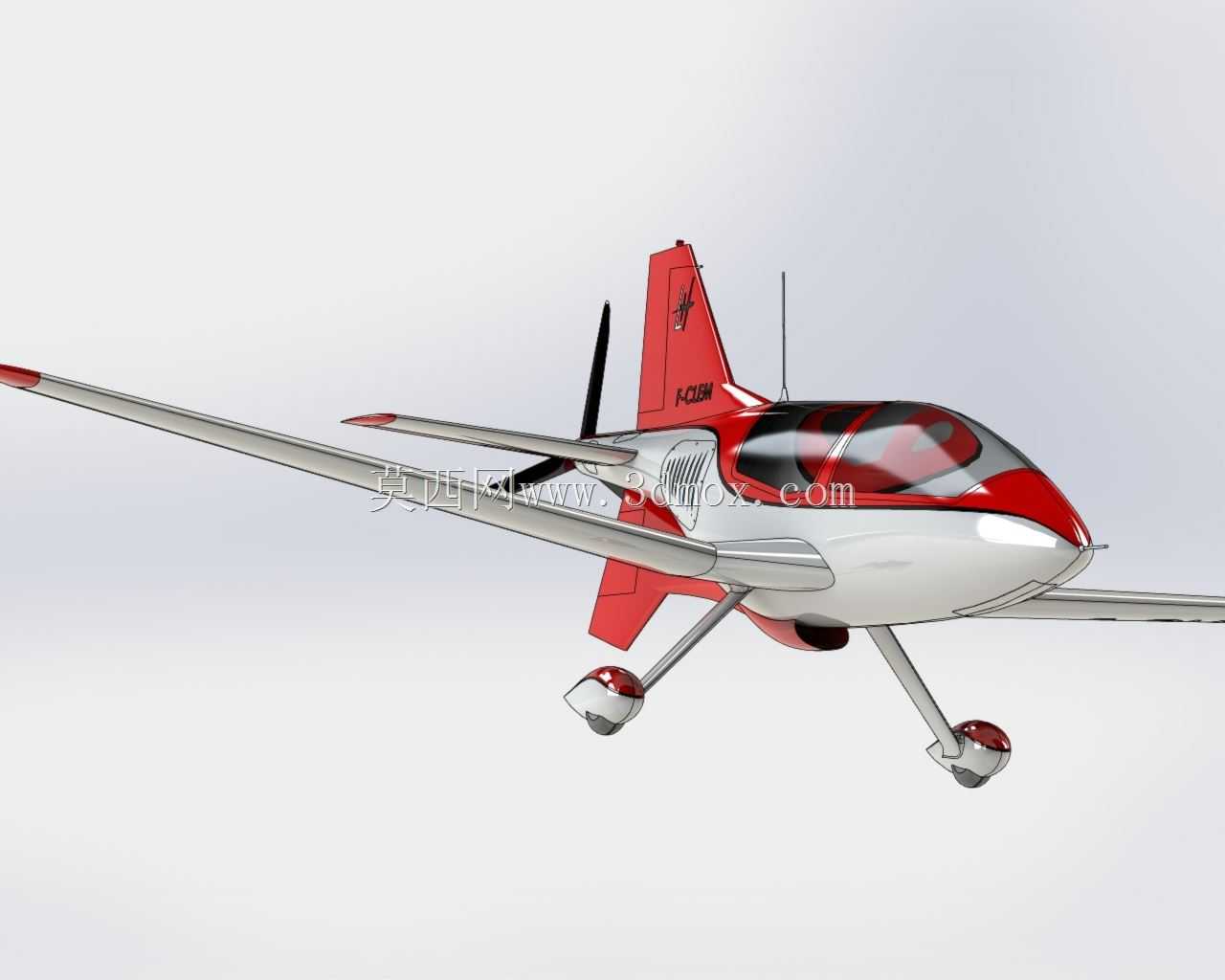

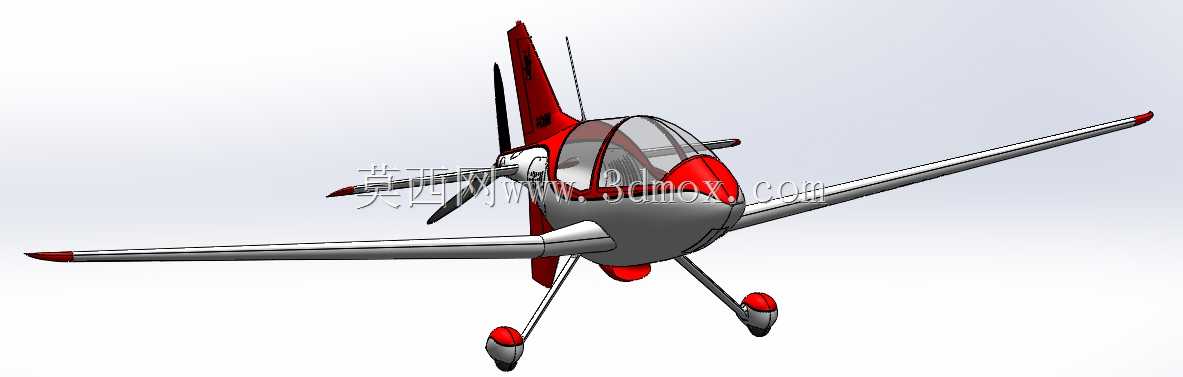

　　起落架机轮采用流线型整流罩包裹，进一步降低飞行过程中的寄生阻力。机身外形采用椭圆截面的流线型设计，从机头到机尾的截面平滑过渡，可有效降低机身与机翼结合部位的干扰阻力，座舱盖采用整体式透明成型件，可为前后座驾乘人员提供全向的开阔视野，机身侧面设置通风口与散热口，分别对应座舱通风与发动机散热的气流需求，尾部垂尾集成航行天线与标识区域，平尾布置于垂尾下部，与机翼形成合理的气动配平关系，保障各个飞行姿态下的操控稳定性。在三维建模过程中，需重点关注复合材料铺层的结构边界、各个系统的安装间隙：动力单元与机身尾部的连接框架需匹配发动机的安装孔位，预留散热气流的通道；起落架与机翼、机身的连接部位需做局部结构加强，避免起降冲击载荷造成结构损伤；燃油系统的管路布置需避开高温区域与活动结构，保障燃油输送的可靠性；操纵系统的拉杆、钢索布置需与机身结构预留足够的运动间隙，避免飞行过程中出现卡滞。
