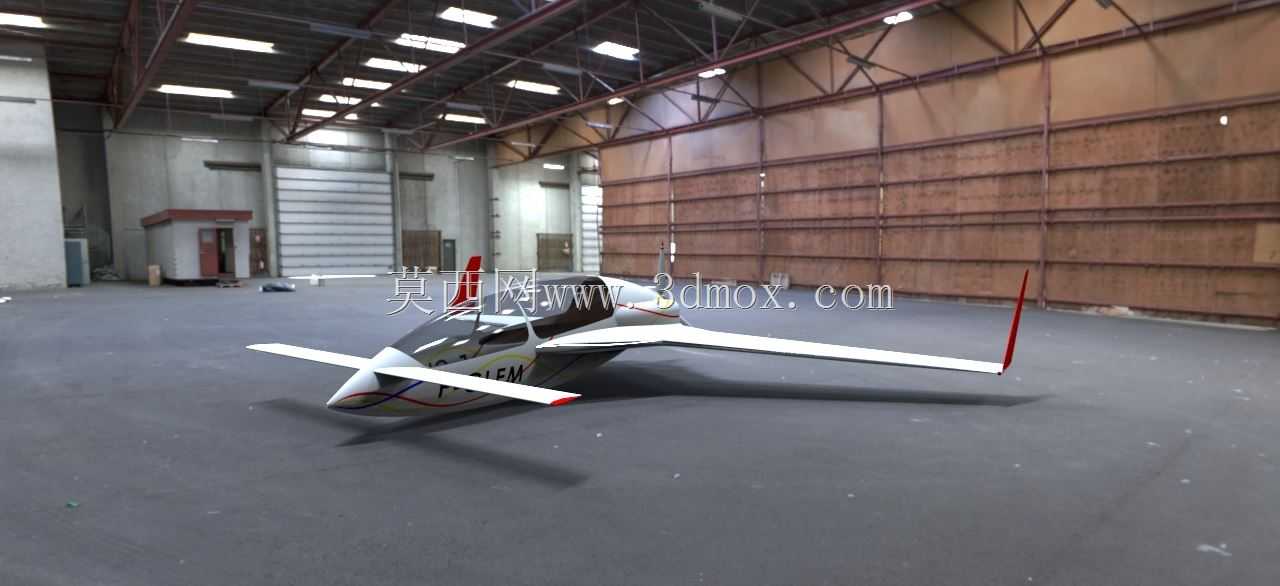

Gyroflug SC01鸭翼布局轻型运动飞机

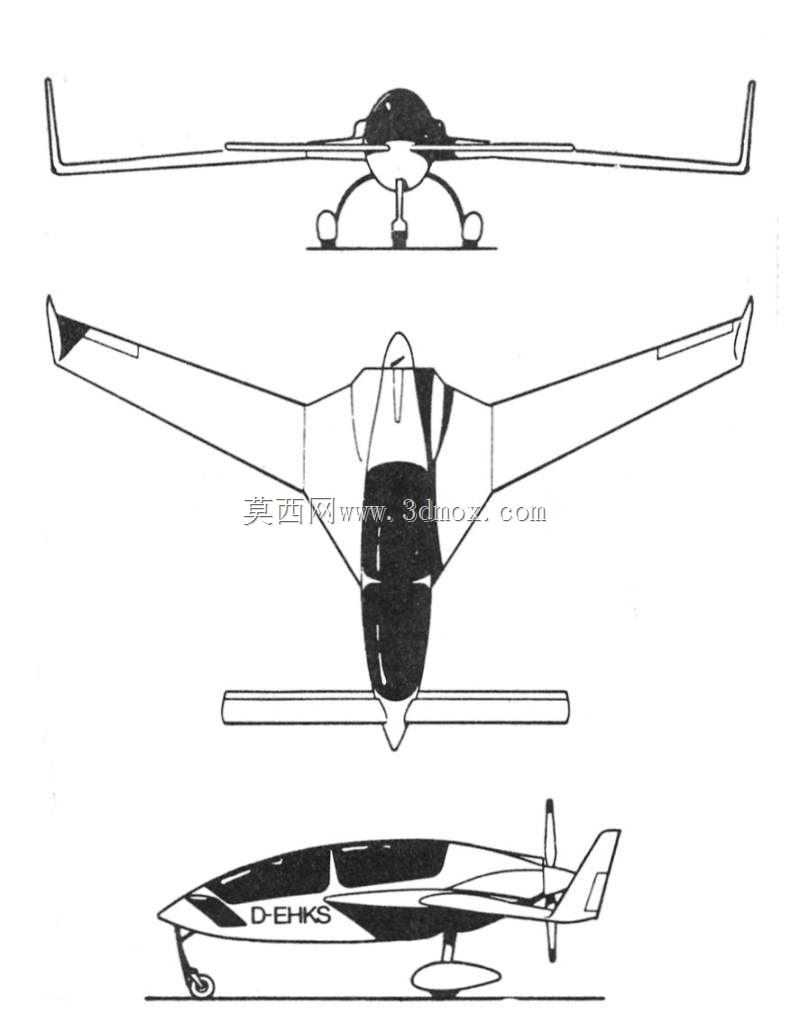

　　这款鸭式布局轻型飞行器的三维结构设计，核心围绕低空通用航空场景的使用需求展开，可适配飞行爱好者体验飞行、航空科普教学、低空短途通勤等多类实际用途，整体设计逻辑完全贴合轻型运动类飞行器的适航边界，在结构减重、气动效率、操控灵活性三者之间做了针对性的平衡。从安装边界与外形尺寸来看，整机长度控制在4.7米级，翼展7.77米，机身高度1.81米，机翼面积7.8平方米，这类尺寸参数完全适配通用机场的小型机位停放需求，也能满足简易通航起降点的场地限制，不需要专用的大型机库与长距离跑道即可完成起降作业。空机重量440千克，最大起飞重量815千克的载荷边界，给机载设备加装、乘员与行李预留了充足的重量余量，双座串联座舱的布局设计，既可以满足带飞教学的使用需求，也能降低机身迎风截面面积，进一步优化巡航阶段的气动阻力。

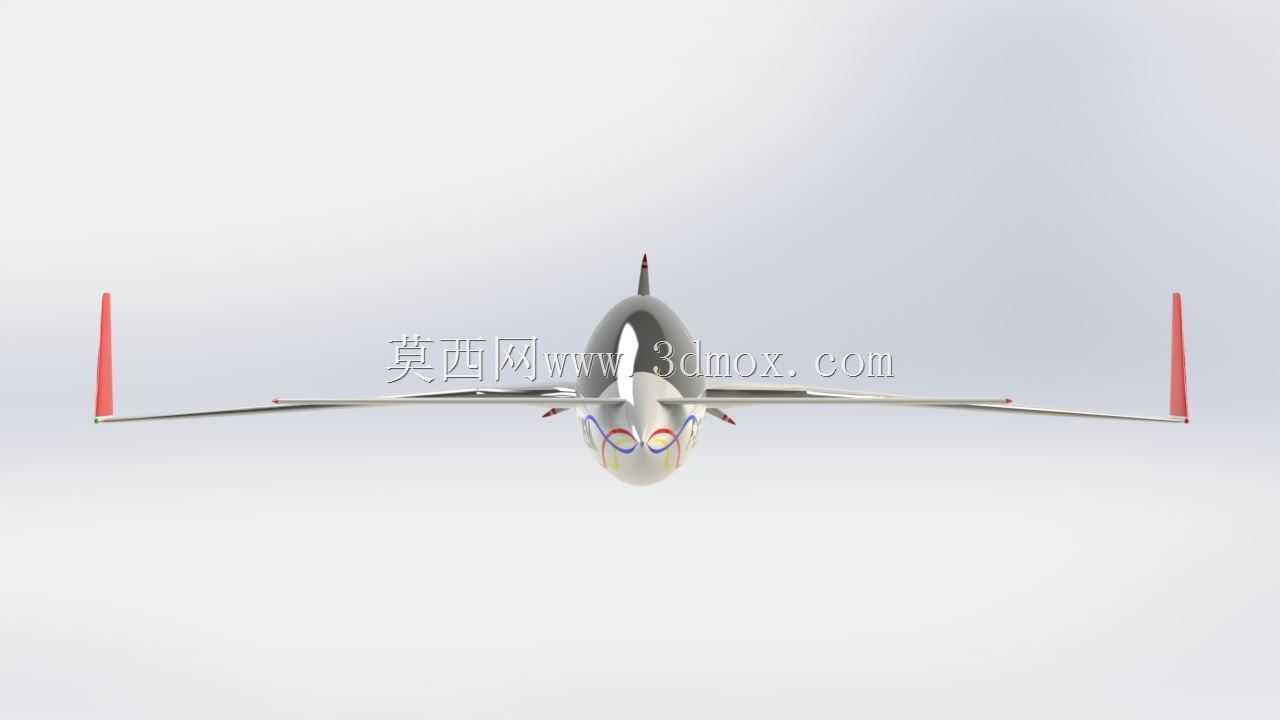

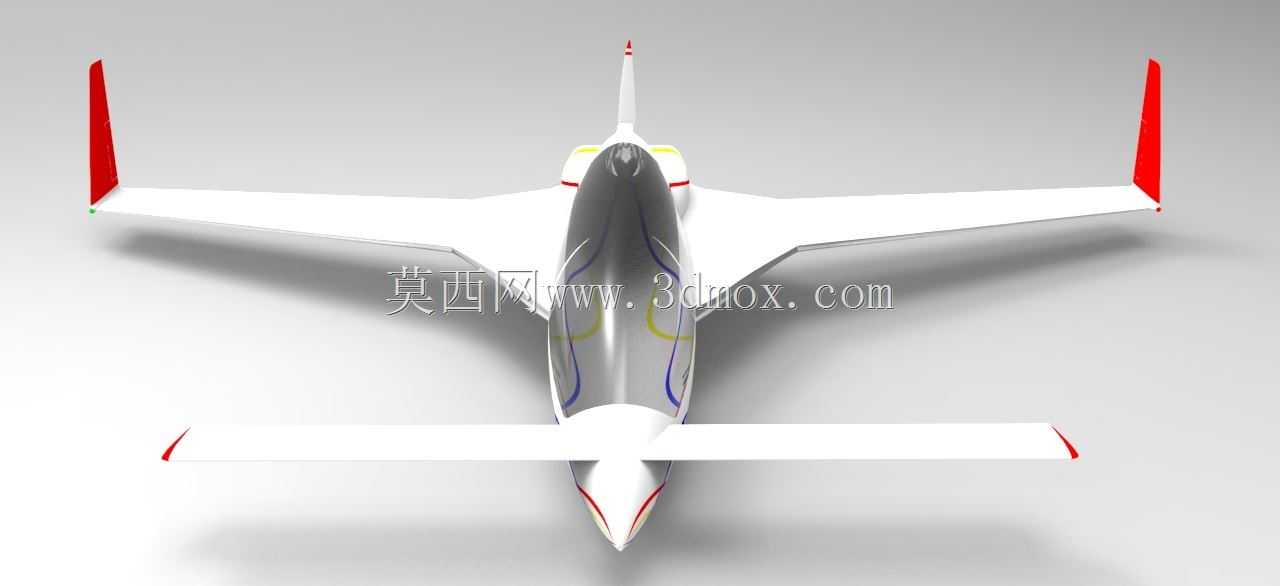

　　设计思路上，这款机型没有采用传统小型飞机的常规尾翼布局，而是选择了鸭式前置翼+中单翼单翼的组合构型，翼尖设置的端板结构能够有效抑制翼尖涡流的产生，降低诱导阻力，提升低速飞行阶段的升阻比。起落架结构参考了成熟轻型机的可伸缩前轮设计，在巡航阶段可以将前轮收入机身下部，进一步减少飞行过程中的寄生阻力，后置的动力单元采用120千瓦级航空活塞发动机，配合推进式螺旋桨布局，能够让整机在飞行过程中获得更顺畅的前方视野，同时避免前置螺旋桨对机身气流的干扰，提升座舱区域的乘坐舒适度。

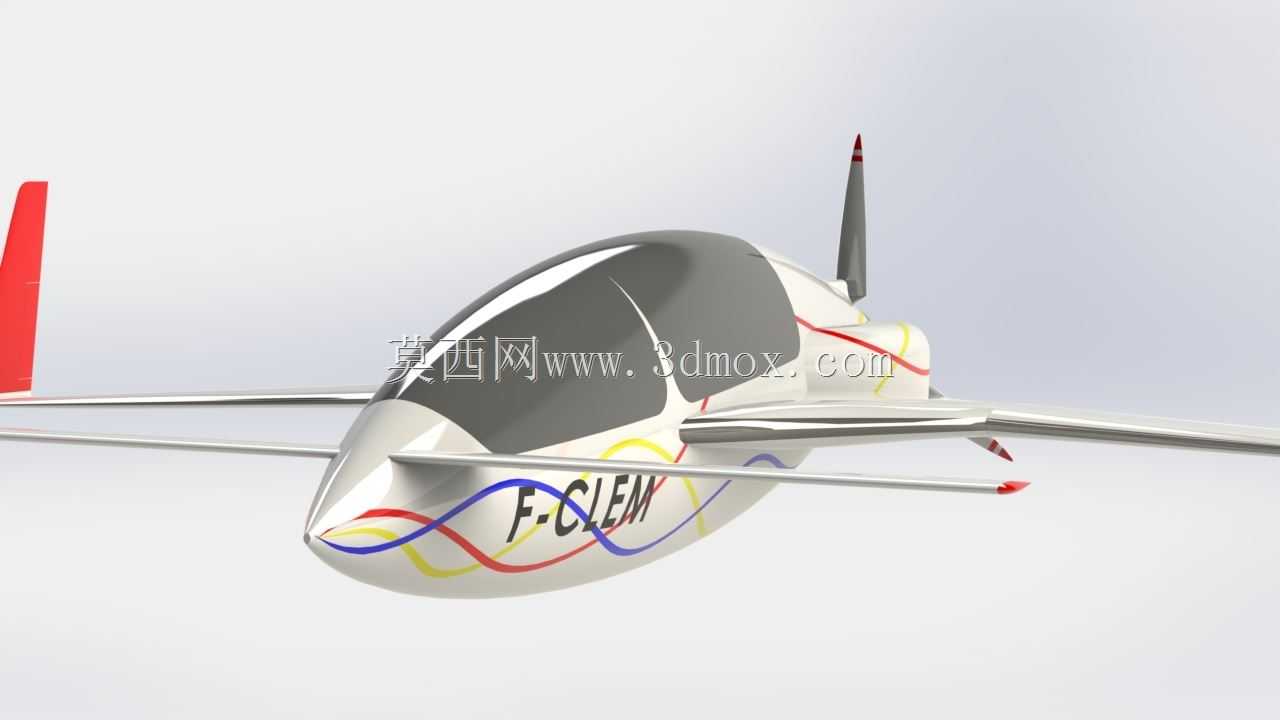

　　从功能特性来看，这款机型的最大平飞速度可以达到295公里每小时，航程覆盖1325公里，实用升限达到5640米，这类性能参数完全可以满足跨区域的低空转场飞行需求，不需要频繁经停加油。座舱的顶棚设计采用整体式透明结构，配合串联座椅的阶梯式布置，前后座乘员都能获得良好的对外观察视野，不管是飞行训练中的教员观察，还是体验飞行中的观景需求都能得到满足。机身结构的设计充分考虑了轻量化需求，在承力部位采用航空铝合金框架搭配复合材料蒙皮的组合结构，在保证结构强度满足机动飞行载荷要求的前提下，尽可能降低整机结构重量，提升有效载荷占比。

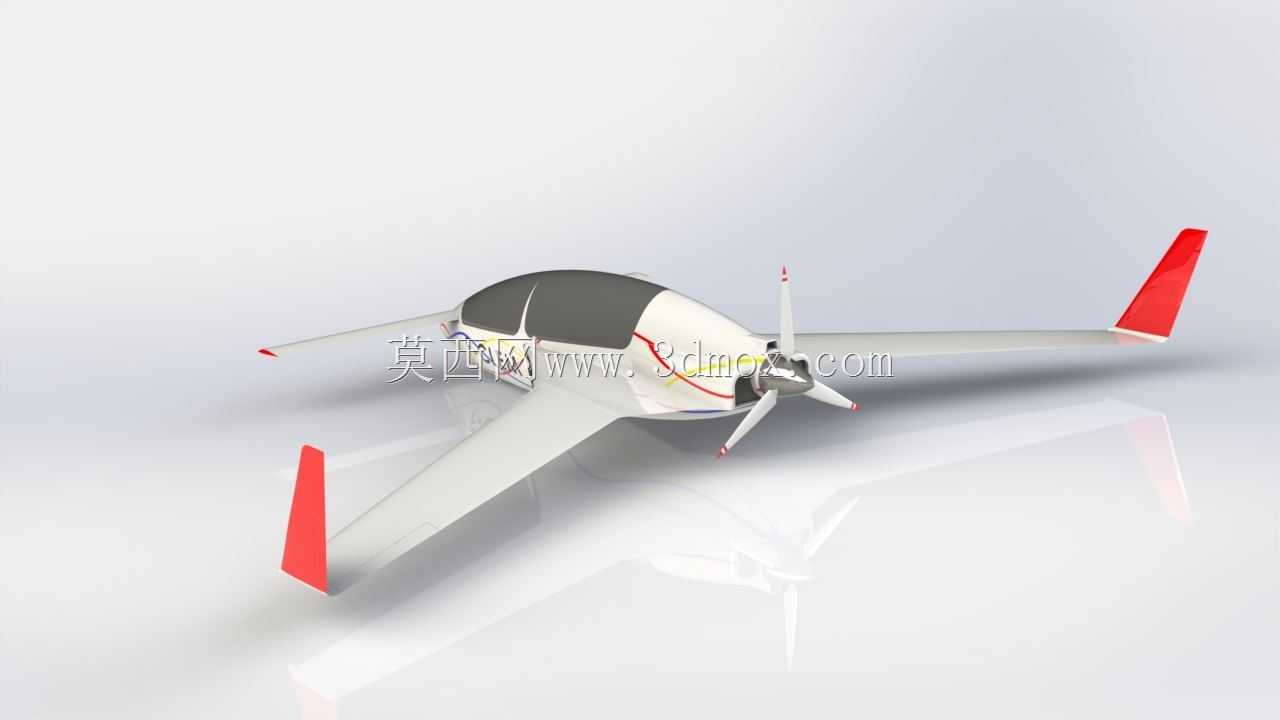

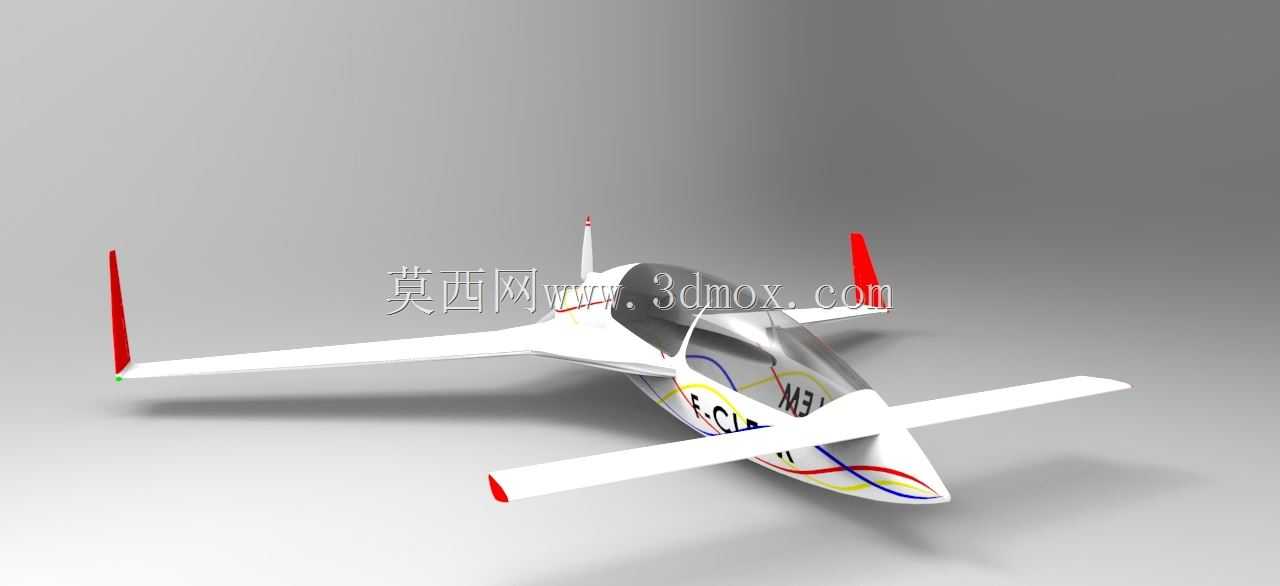

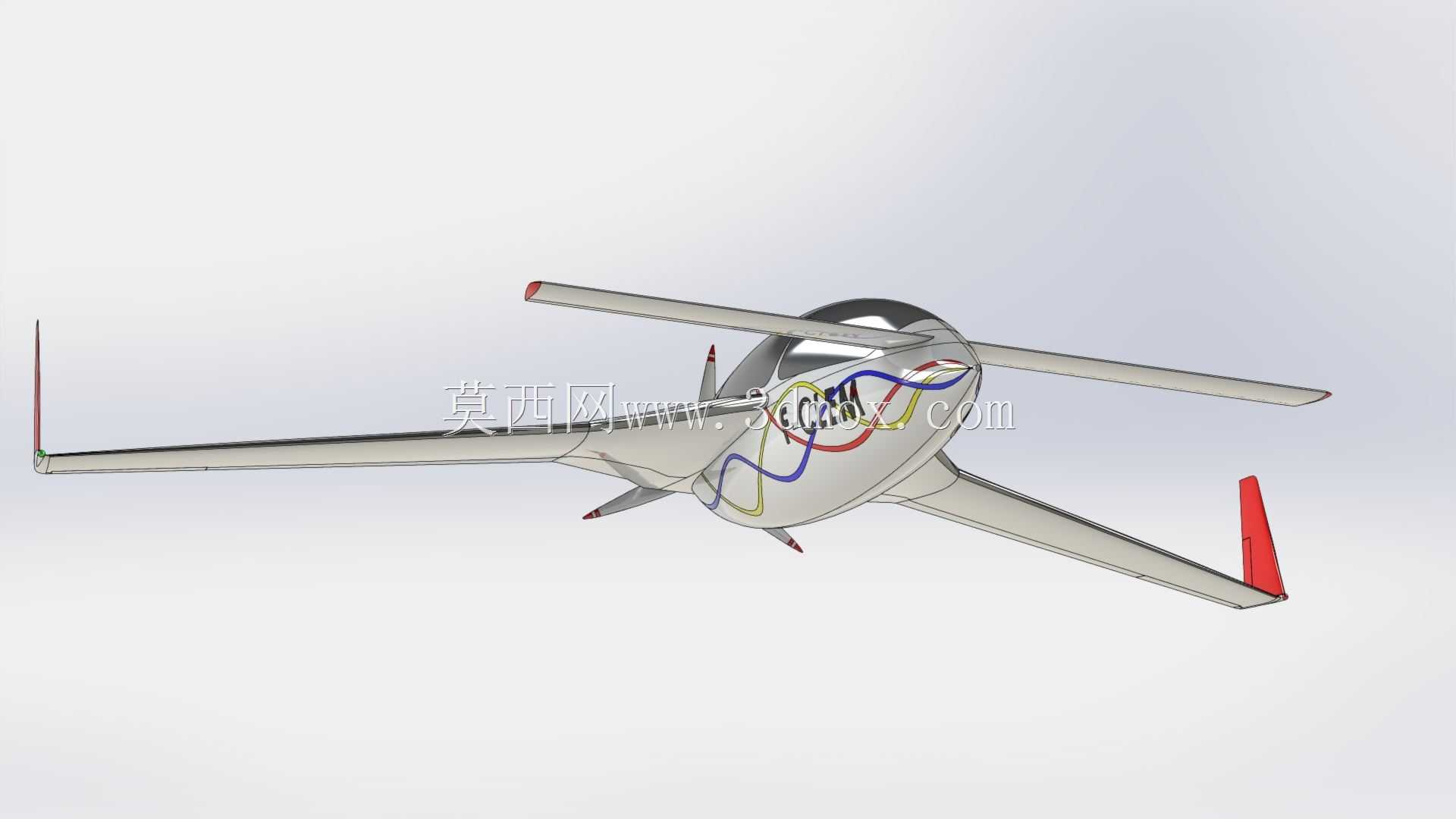

　　对于三维建模从业者而言，这款模型的结构还原覆盖了飞行器外形设计的核心要点：鸭翼与主翼的相对位置参数、翼型的扭转角度、机身曲面的顺滑过渡、起落架的收放机构运动边界、尾翼与动力单元的安装位置匹配，都可以作为轻型鸭式飞行器设计的参考样本。在实际的结构设计验证环节，这类模型可以直接用于气动仿真的前置几何准备，也可以作为同级别轻型飞行器总体布置方案的对标参考，帮助设计人员快速梳理鸭式布局飞行器的重心匹配、操纵面布置、设备安装空间分配等核心设计要点，避免在总体方案阶段出现尺寸边界冲突、重心包线超出合理范围等常见问题。针对航空科普场景，该模型也可以用于3D打印制作等比例展示样机，直观呈现鸭式布局飞行器与常规布局飞机的结构差异，帮助航空爱好者理解这类布局的气动优势与结构特点。
