苹果手机Lightning接口充电连接线三维数模

　　日常消费电子配件的结构设计中，手机充电连接线是看似普通却对细节精度要求极高的品类，这款适配苹果手机的充电连接线三维数模，完整还原了线材、两端接头的全部结构细节，可直接用于配件结构验证、周边产品适配设计、产品展示渲染等多个场景。从实际应用场景来看，这类充电线不仅承担日常手机电力传输的功能，还兼顾数据传输需求，在桌面配件设计、车载充电适配、充电周边产品开发、数码产品陈列展示等场景中，都需要精准的连接线数模来做装配干涉检查，避免配套产品的线槽、理线结构、接头避让位出现尺寸偏差。很多结构工程师在做桌面理线器、车载手机支架、无线充电底座周边的走线槽设计时，往往会忽略充电线接头的实际插拔空间、线材的最小弯曲半径，最终开模后出现接头插不到位、

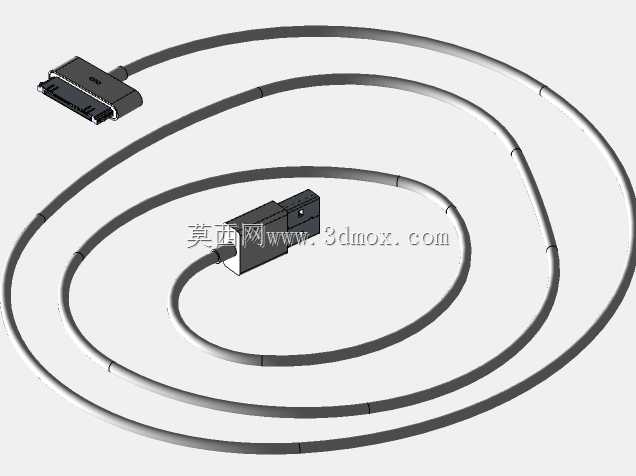

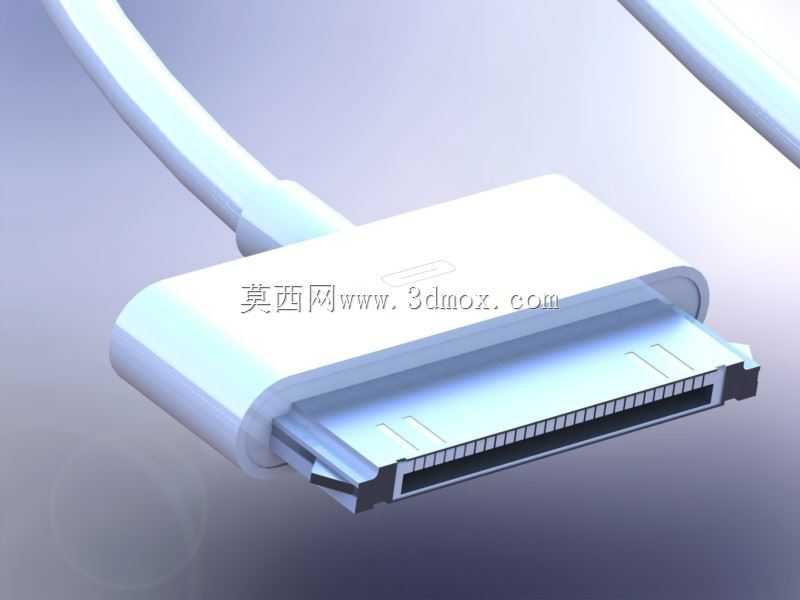

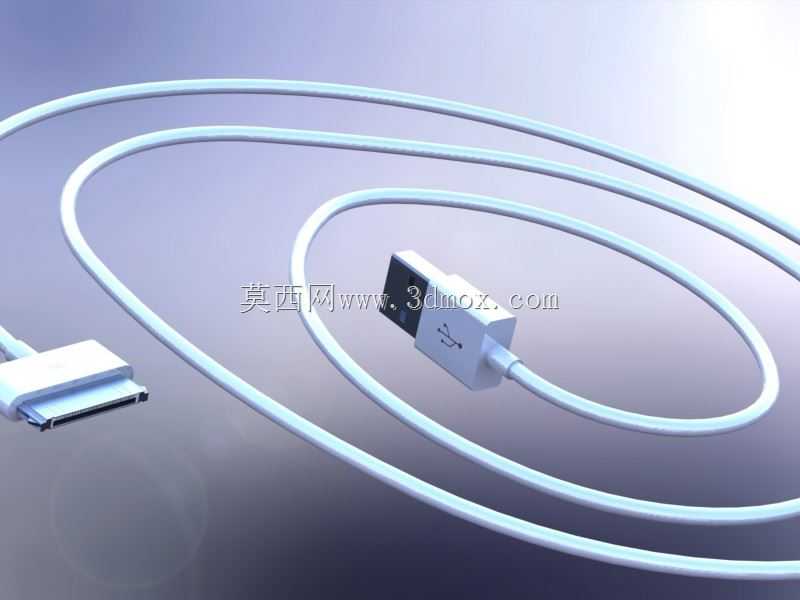

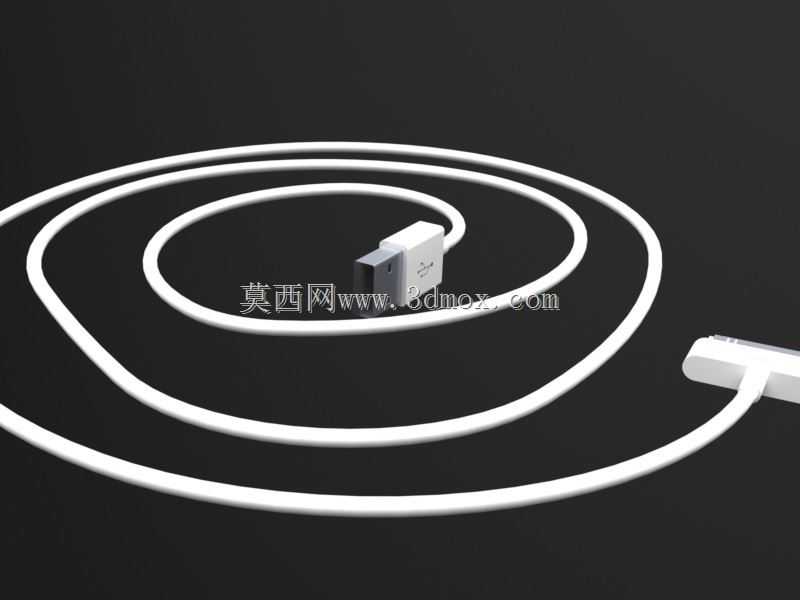

　　线材弯折过度容易老化断裂的问题，这款数模就可以在设计阶段直接导入装配环境，模拟不同走线角度下的线材形态，验证理线结构的弧度是否符合线材弯折寿命要求。从产品功能特性来看，这款数模完整还原了Lightning接头的金属触点结构、接头外壳的过渡圆角、线材与接头连接处的应力释放段结构，还有USB端接头的标准尺寸，每一处结构都参考量产实物的实际尺寸做了还原，没有做简化处理。线材部分采用扫掠特征构建，还原了圆形线材的表皮纹理特征，同时保留了线材自然盘绕状态下的曲率形态，不是生硬的螺旋线拉伸，做产品渲染时可以直接使用盘绕状态的模型，不需要额外调整线材的自然垂坠、盘绕弧度。两端接头的内部结构虽然做了外观面的完整还原，但也预留了内部结构的拆分基准，

　　要是需要做接头内部的端子、屏蔽层、注塑层的结构拆分，也可以基于现有外观面做向内的偏置构建，不需要重新测绘外部轮廓。设计思路上，这款数模优先保证了接头配合尺寸的精度，Lightning接头的插入段长度、宽度、厚度都严格遵循公头的标准尺寸，和手机接口的配合间隙控制在合理范围内，模拟插拔过程中不会出现干涉或者间隙过大的问题。线材和接头连接的SR段（应力释放部位）做了渐变的直径过渡，从接头根部的较大直径平滑过渡到线材的标准直径，这个部位是充电线最容易出现外皮断裂的位置，数模里还原的SR段长度和弧度，都参考了量产产品的抗弯折测试最优参数，要是做同类型充电线的结构改良，可以直接在这个基础上调整SR段的硬度、长度参数，

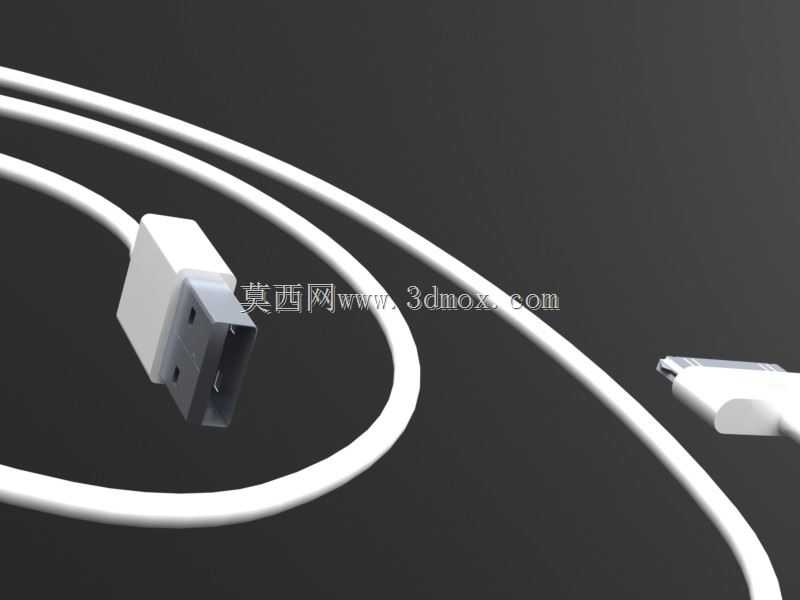

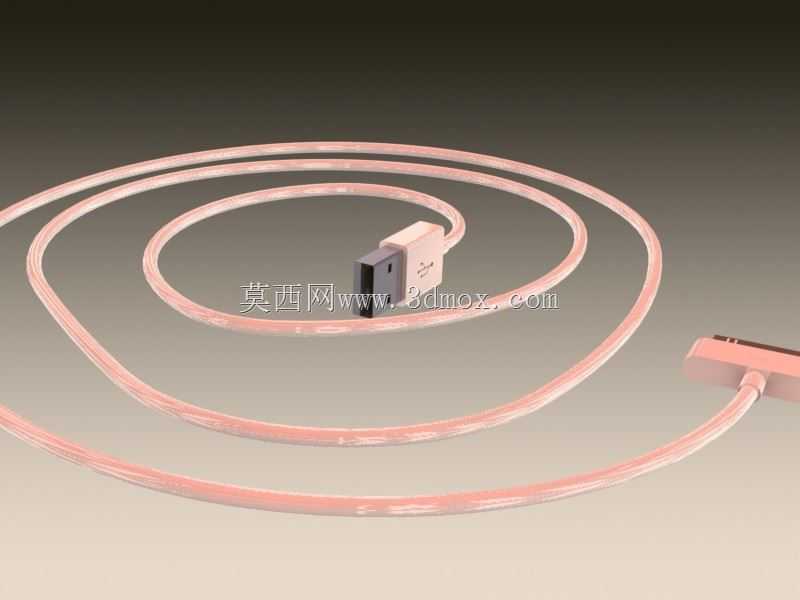

　　验证不同结构下的弯折应力分布。外形尺寸与安装边界方面，整线自然伸直状态下的长度符合常规1米充电线的尺寸规格，盘绕状态下的最小盘绕直径符合线材的最小弯曲半径要求，不会出现小于线材最小弯折半径的硬折角。Lightning接头端的外壳最大外径、USB端接头的标准尺寸都和量产件一致，在做配套的保护套、接头收纳结构、线材固定卡扣设计时，可以直接提取模型的外轮廓做配合结构的尺寸设计，不需要反复测绘实物调整公差。比如做车载充电位的接头避让槽时，直接导入这个数模就能验证槽位的深度、宽度是否足够，会不会出现接头插到底后和槽壁干涉的问题；做线材的收纳绕线器时，也可以模拟盘绕状态下的线材堆叠厚度，确定绕线器的内腔深度，避免出现盖体合模后夹到线材的问题。另外，模型的外观面做了连续的曲面处理，没有碎面、尖角，做渲染时可以直接赋予PVC线材、金属接头、磨砂外壳的材质，不需要额外修补曲面，用来做产品详情页的展示图、装配动画的演示素材都能直接使用。对于做数码配件结构设计的工程师来说，这类精准的配件数模可以大幅减少基础测绘的工作量，把更多精力放在配套产品的结构优化上，不用在基础配件的尺寸核对上耗费过多时间。
