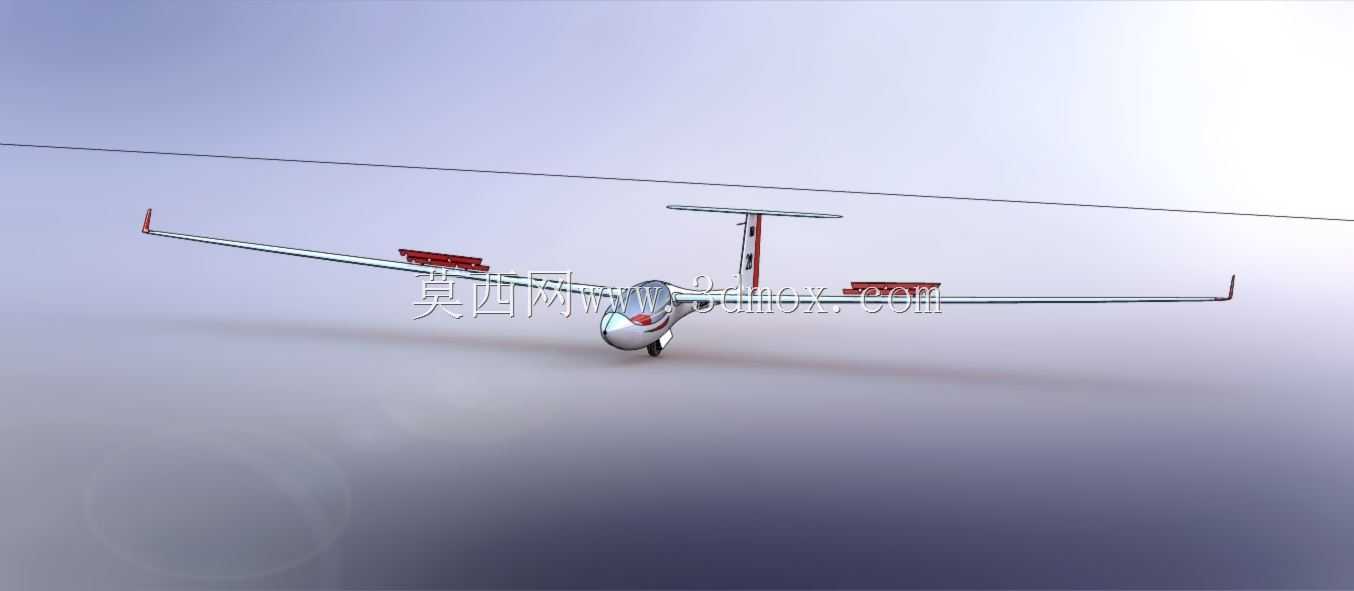

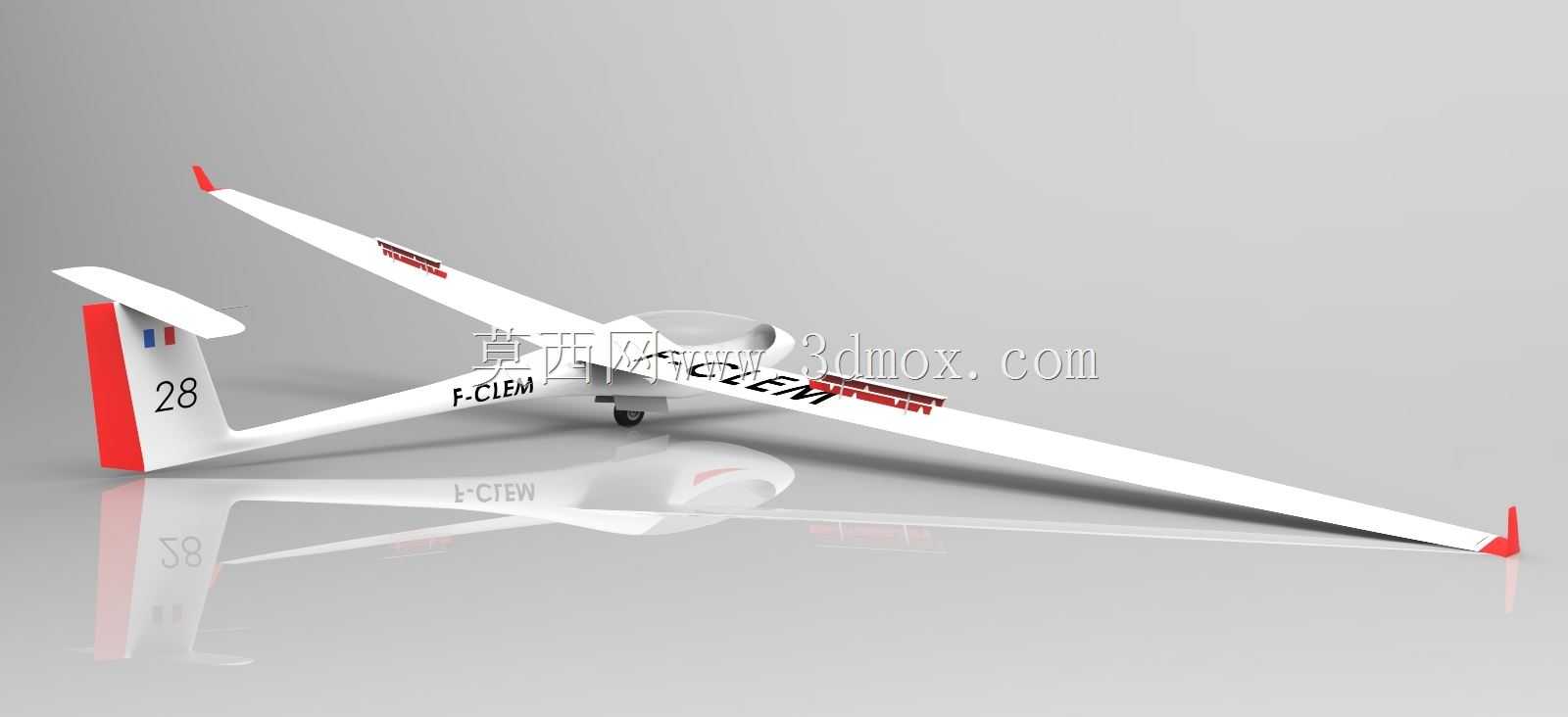

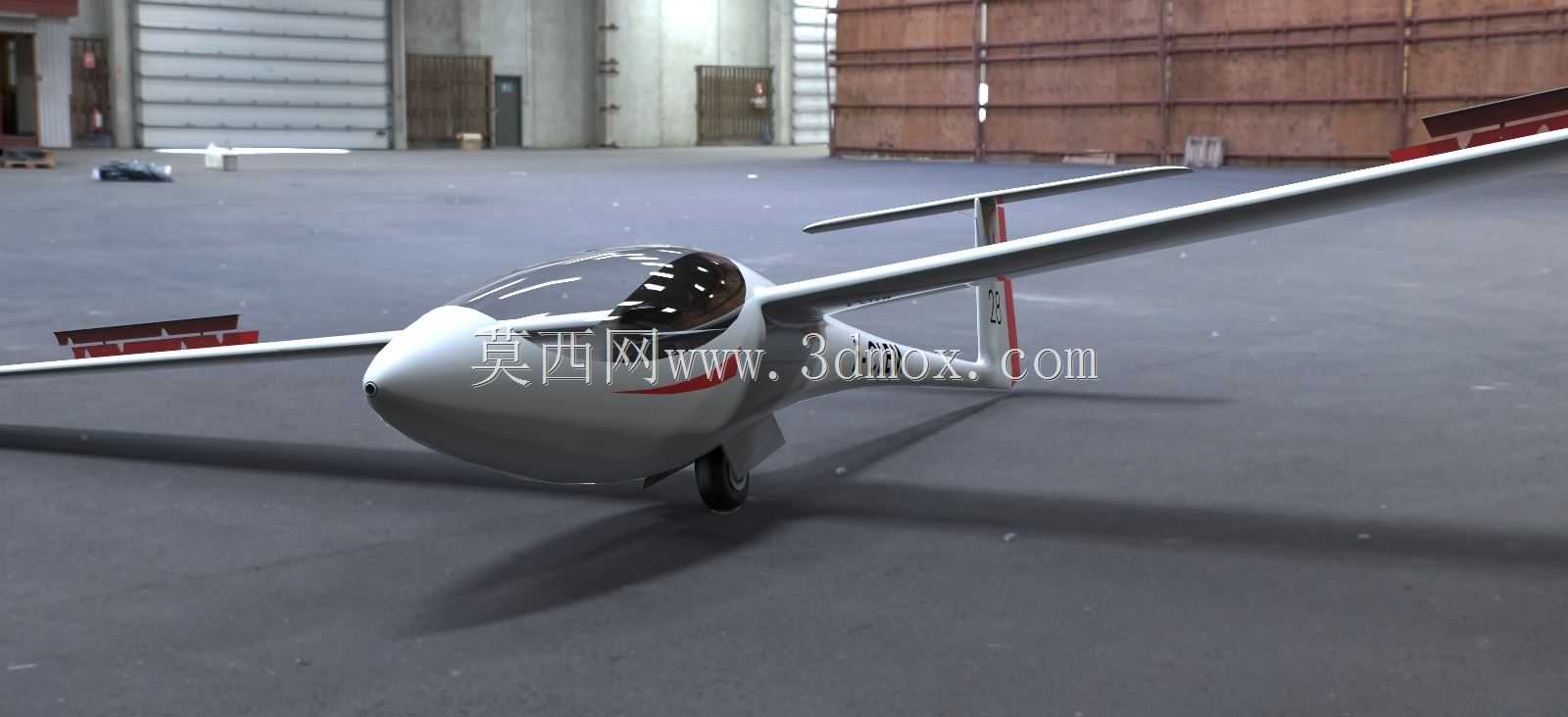

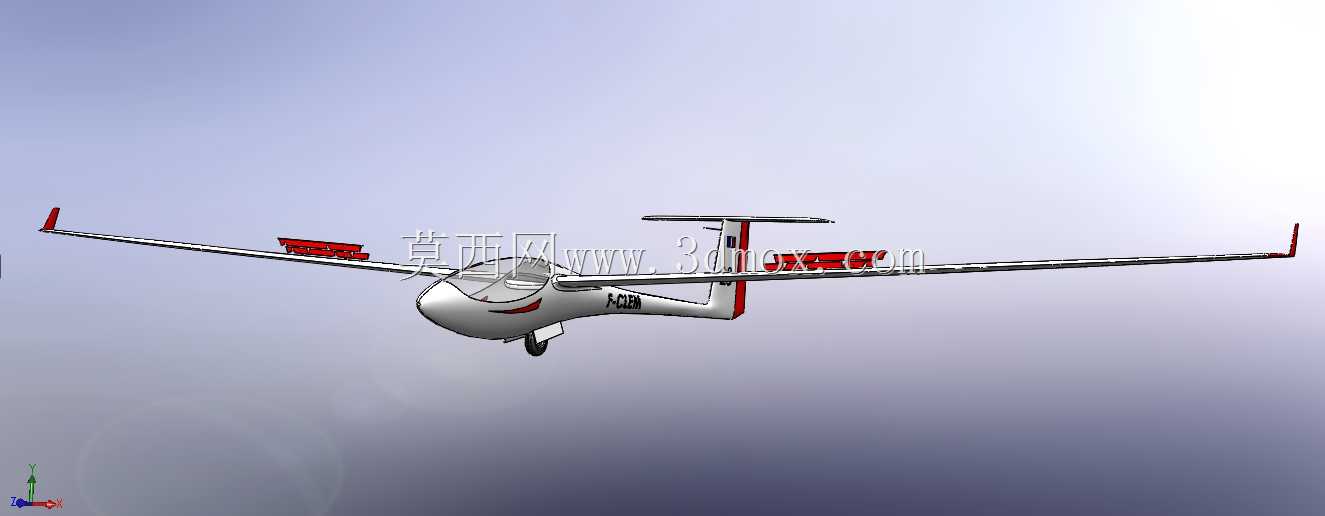

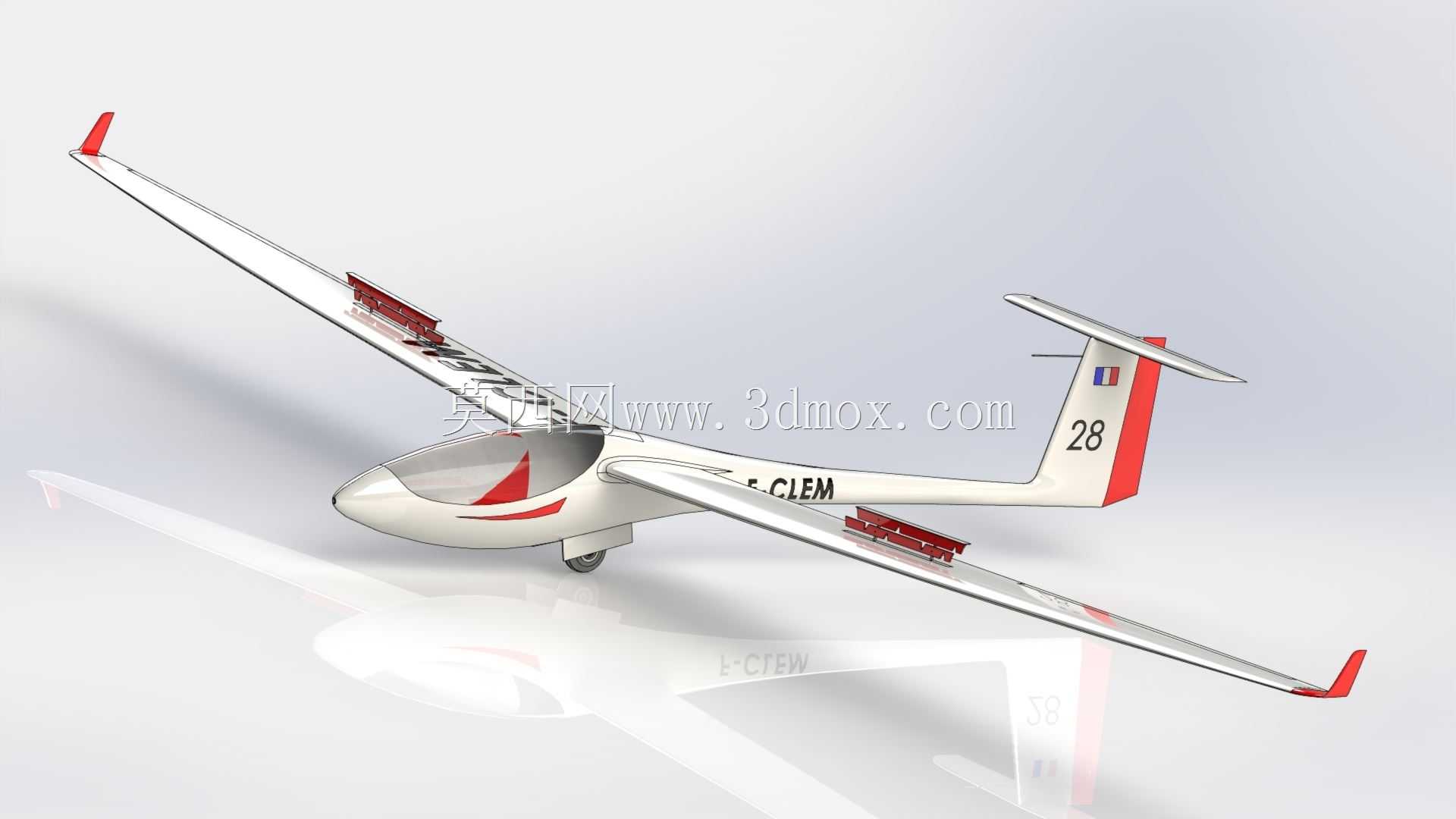

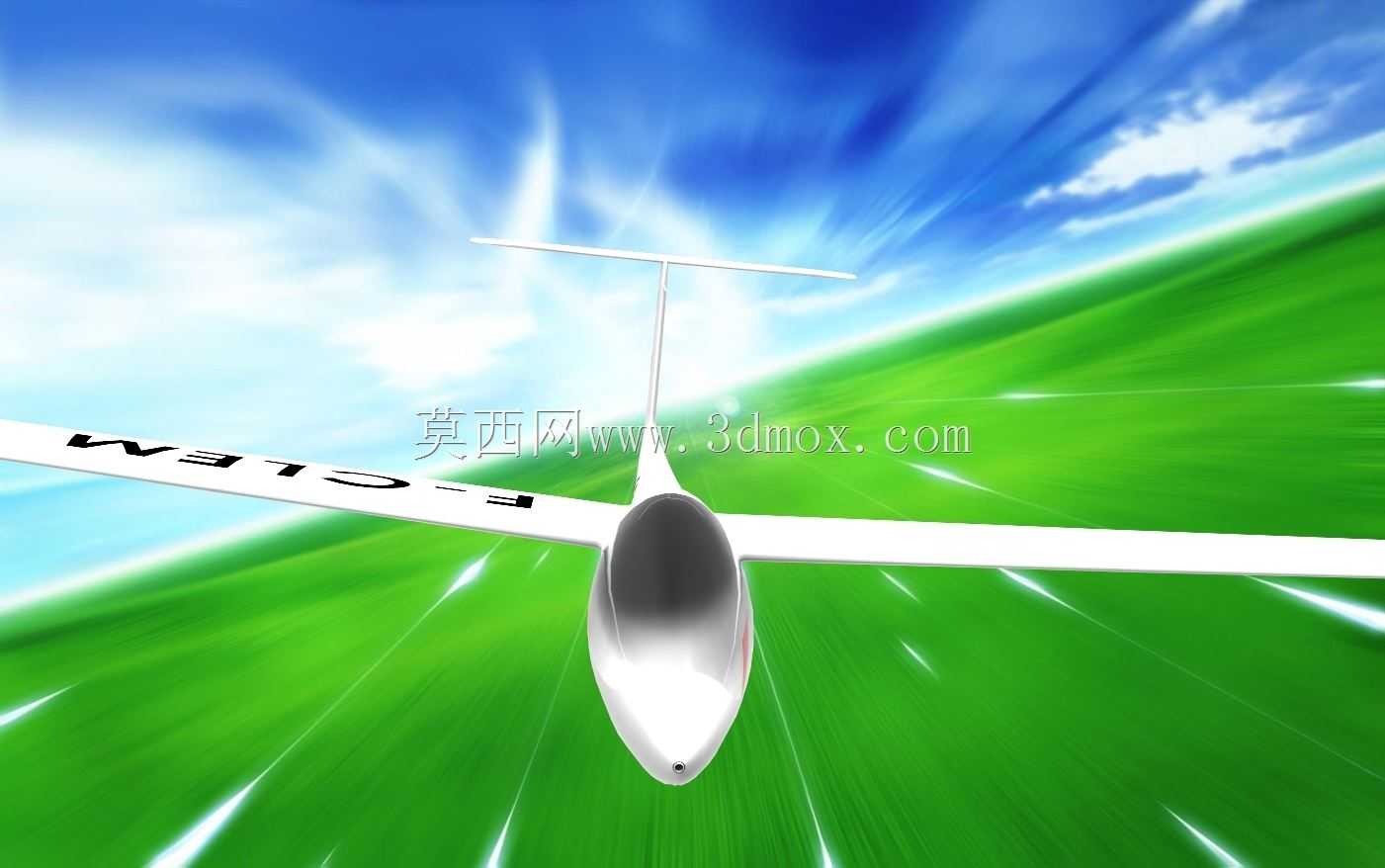

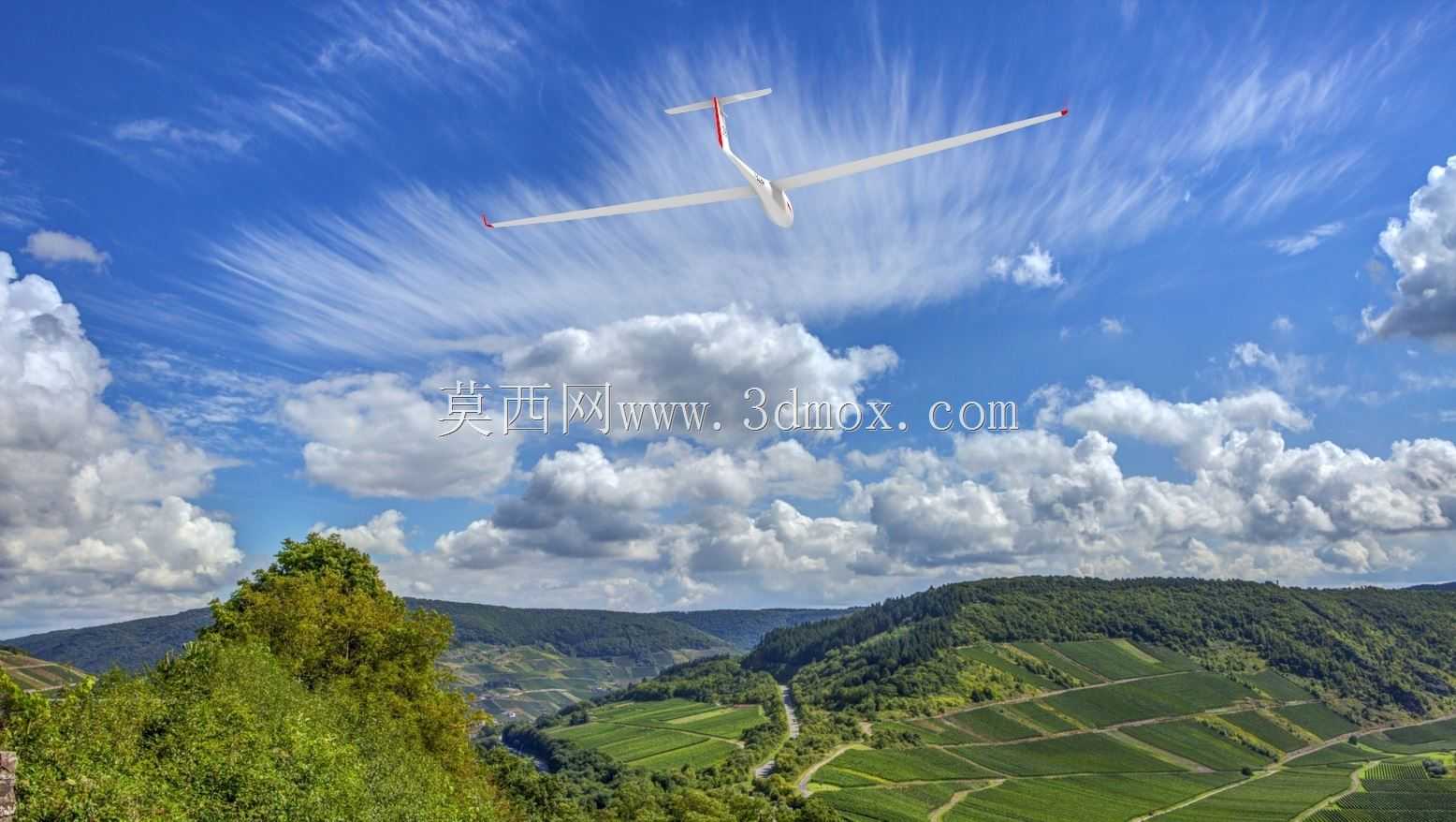

标准级ASW28滑翔机三维结构设计

　　在无动力滑翔运动领域，ASW28滑翔机是标准级竞赛与训练场景中应用极为广泛的机型，其三维模型的搭建完全围绕实际飞行工况下的结构受力、气动效率与安装边界展开，能够为航空结构设计从业者、轻型飞行器改装团队提供精准的结构参考。从实际应用场景来看，该机型主要服务于滑翔机竞赛、飞行学员基础训练、航空运动俱乐部日常飞行活动，也可作为大气观测、低空低速气动试验的搭载平台，无动力滑翔的特性使其对气动外形的精度要求远高于普通动力飞行器，建模过程中每一处曲面的曲率控制都直接对应实际飞行时的升阻比表现。

　　从设计思路层面拆解，这款滑翔机的整体结构围绕轻量化与高强度的平衡展开，主体采用现代纤维增强复合材料打造，在建模时需要优先考虑复合材料铺层方向对结构刚度的影响，机身主体采用流线型水滴截面设计，从机头到机尾的曲面过渡严格遵循气动减阻逻辑，机头位置预留的配重安装空间是建模时需要重点标注的边界，实际使用中需要根据飞行员体重、搭载设备重量调整配重块位置，确保整机重心处于设计允许的范围内，避免飞行时出现俯仰操纵失稳的问题。机翼作为滑翔机最核心的升力部件，采用大展弦比平直翼布局，翼型选用DU99-147与DU99-125的组合配置，建模时需要精准还原翼型的相对厚度、扭转角度，机翼与机身的连接位置设置有快拆结构，方便地面运输时的拆解与组装，连接耳片的安装孔位、加强筋的布置位置都需要在模型中明确体现，实际装配时该位置需要承受飞行过程中的全部升力载荷，结构冗余量的设计直接关系到飞行安全。

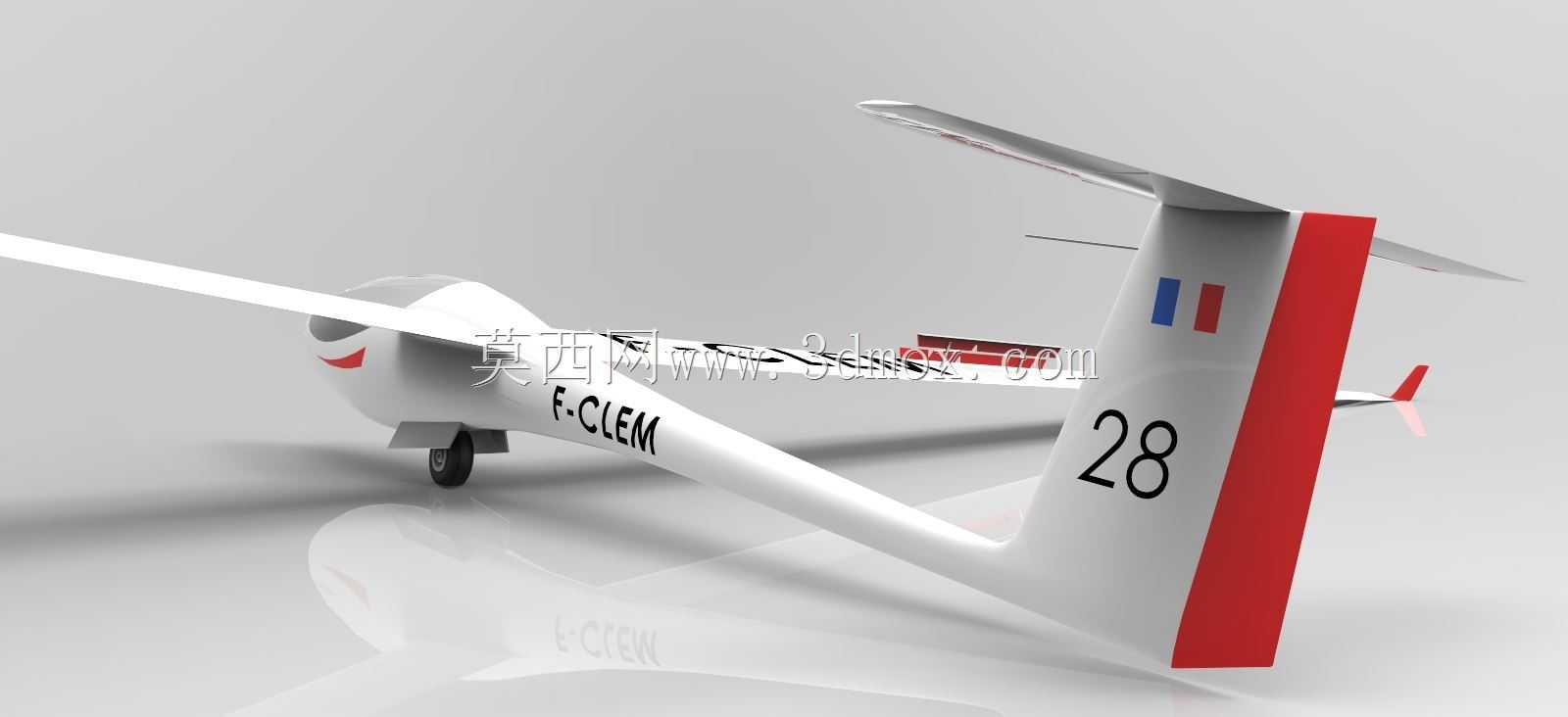

　　尾翼部分采用常规T型布局，水平尾翼安装在垂直尾翼顶端，这种设计能够有效避开机翼下洗气流的干扰，提升俯仰操纵的灵敏度，建模时需要注意尾翼操纵面的偏转角度边界，方向舵与升降舵的转动轴位置、偏转行程都要与实际机型保持一致，地面调试时需要根据操纵行程调整连杆长度，确保飞行时操纵响应符合设计预期。起落架采用单轮式主起落架加尾橇的配置，主起落架安装在机身重心靠前位置，配备有简易的减震结构，建模时需要还原起落架的收放边界？不，该机型的主起落架为固定式设计，不需要考虑收放机构的空间预留，尾橇采用耐磨复合材料制作，安装在机身尾部下方，着陆时能够吸收尾部与地面的摩擦冲击，避免机身结构出现磨损。

　　从外形尺寸与安装边界来看，整机翼展达到15米，机身长度6.59米，机身高度1.30米，机翼面积10.5平方米，展弦比达到21.4，这些尺寸参数直接决定了滑翔机的地面存放空间需求，机库存放时需要预留至少16米的翼展展开空间，运输时拆解机翼后机身段长度不超过7米，能够适配常规的轻型拖车运输。座舱部分采用单座设计，座舱盖为整体式透明件，建模时需要还原座舱盖的开启角度、密封结构安装槽，实际使用中座舱盖的锁扣机构需要保证飞行时不会意外开启，避免气流冲击造成结构损坏。座舱内部的安装边界需要预留飞行员座椅、操纵杆、仪表板、降落伞舱的安装空间，座椅位置的前后调节行程需要匹配不同身高飞行员的操纵需求，降落伞舱设置在座椅后方，弹射通道的结构不能有任何遮挡，确保紧急情况下飞行员能够顺利弹射逃生。

　　从性能对应的结构设计来看，该机型最高飞行速度可达270公里/小时，最大滑翔比达到45，下沉率仅为0.56米/秒，这些性能参数的实现都依赖于结构设计的精度，建模时机身表面的曲面光滑度需要严格控制，蒙皮拼接位置的阶差不能超过0.1毫米，否则会额外增加飞行阻力，降低滑翔效率。机翼内部的翼梁采用箱型结构设计，是机翼的主要承力部件，建模时需要还原翼梁的腹板、缘条的厚度变化，翼尖位置的结构厚度更薄，能够在遇到强气流时产生一定的形变卸力，避免翼根位置出现应力集中。机身上的通风口、静压孔、空速管的安装位置都有严格的位置要求，建模时需要标注清楚这些传感器的安装坐标，实际装机时位置偏差会直接影响飞行仪表的测量精度，给飞行安全带来隐患。

　　对于三维建模从业者而言，搭建这款滑翔机模型时，需要优先处理大曲率曲面的连续性问题，机翼与机身的融合位置、尾翼与机身的连接位置都需要做到G2连续，避免曲面出现褶皱影响气动仿真的结果。同时模型中需要区分不同结构的材料属性，复合材料蒙皮、金属连接件、橡胶减震垫、透明座舱盖的材料参数都要单独设置，方便后续开展有限元受力分析、气动仿真计算。在实际的飞行器改装场景中，这款模型也可以作为基础平台，拓展加装小型动力系统、航拍设备、大气采样装置，改装时需要注意新增设备的重量不能超出整机的载重上限，200千克的压载水容量是调整整机重量分布的重要冗余空间，加装设备后可以通过调整压载水量来平衡重心位置，确保飞行性能不会出现明显下降。
