小型通用飞机前起落架结构三维设计

　　在通用航空小型固定翼飞机的起落系统设计中，前起落架承担着地面滑跑阶段的转向承载、滑跑减震、停机支撑等核心功能，其结构合理性直接决定飞机地面滑行的稳定性、起降阶段的冲击耐受能力以及地面操纵的响应精度。本次设计的前起落架结构参考Beechcraft KingAir 350等小型涡桨通用飞机的前起落架构型，并非针对某一具体型号的逆向复刻，而是聚焦小型起落架的阻尼特性研究、结构受力路径优化开展的参数化设计，可作为通用航空起落架教学演示、小型无人机起落架改型设计、轻型运动飞机起落架方案验证的参考结构。

　　从实际应用场景来看，这类支柱式前起落架主要适配最大起飞重量3-7吨级的小型固定翼飞机，覆盖通勤飞行、公务短途运输、航校飞行训练、通用航空作业等多个场景，在飞机地面滑跑阶段，前起落架需要承担整机10%-15%的静态载荷，在着陆接地瞬间，其减震支柱需要吸收前机身传递的垂直冲击载荷，避免冲击直接传递至机身结构造成疲劳损伤，同时在低速滑行阶段，前起落架集成的转向机构需要响应脚蹬操纵输入，实现飞机地面滑行的方向控制，配合主起落架的刹车系统完成地面转弯、掉头、滑跑纠偏等操作。

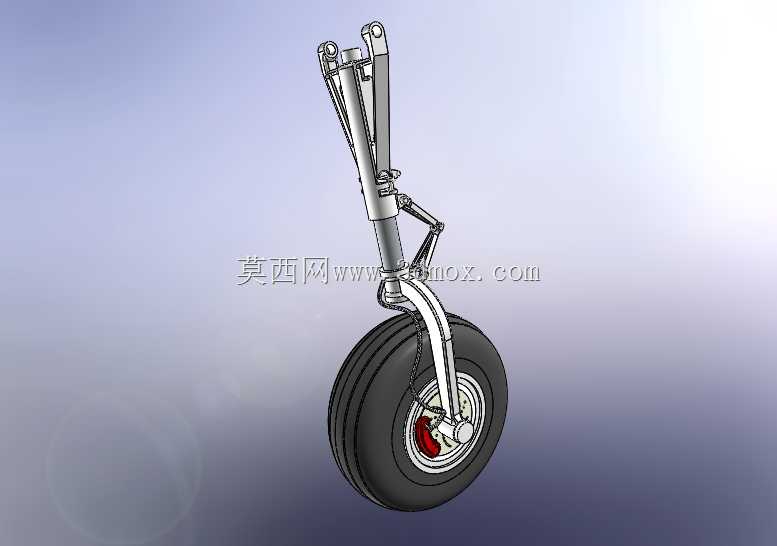

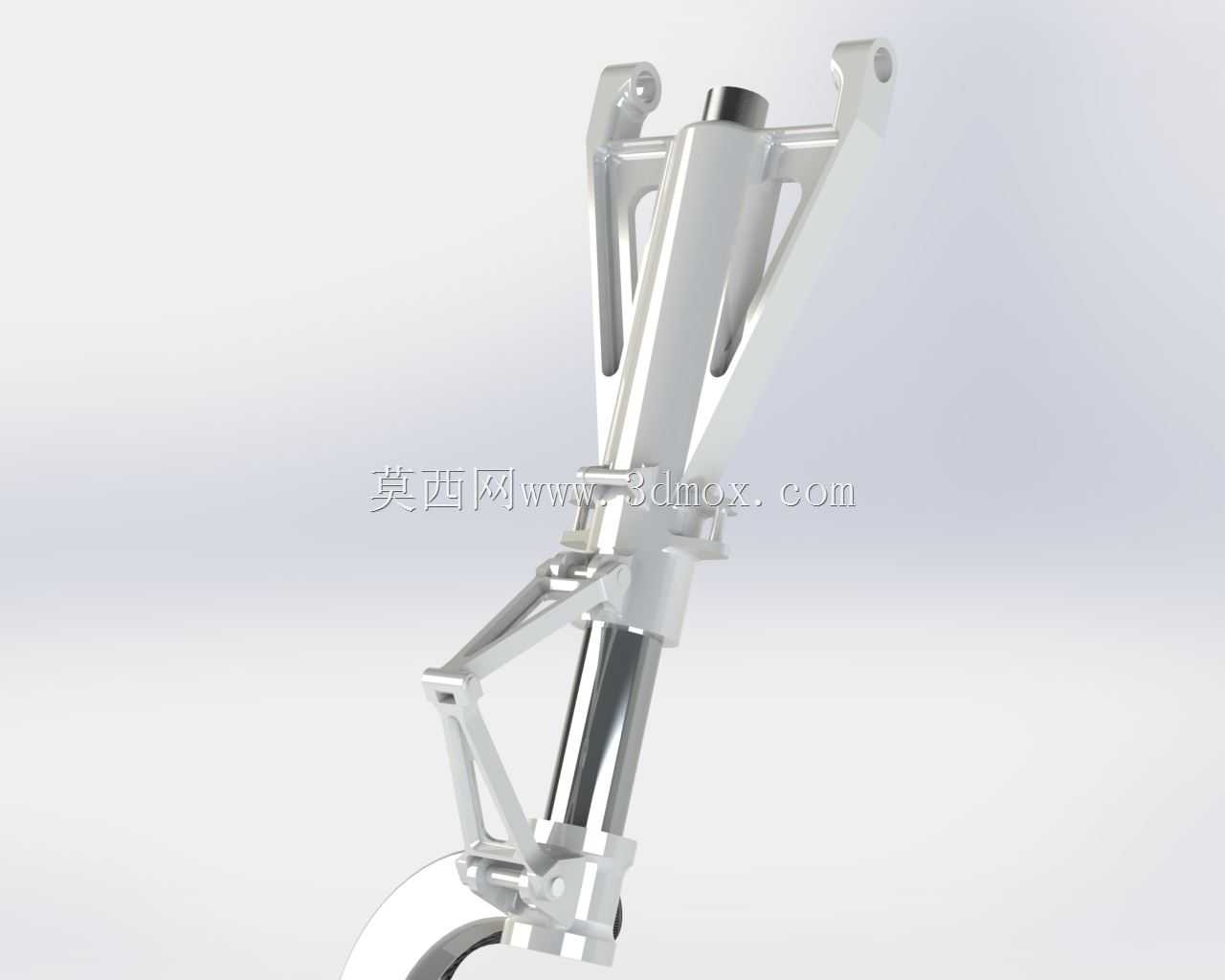

　　结构功能设计上，整个起落架采用典型的油气式支柱加单轮构型，核心承载结构为外筒与活塞杆组成的减震支柱，内部集成阻尼孔、高压气腔与油腔，当承受垂直冲击时，活塞杆相对外筒轴向运动，油液通过阻尼孔产生节流阻尼，将冲击动能转化为热能耗散，同时高压气腔的压缩行程提供弹性恢复力，实现减震缓冲效果。支柱上部设计有与机身承力框连接的铰接耳片，通过两个同轴铰点实现起落架的收放转动，收放作动筒铰接在支柱中部与机身加强结构之间，通过作动筒的伸缩驱动起落架绕上部铰点转动，完成起飞后的收起与着陆前的放下动作，收起后起落架可完全收纳至前机身下部的起落架舱内，降低飞行阶段的气动阻力。

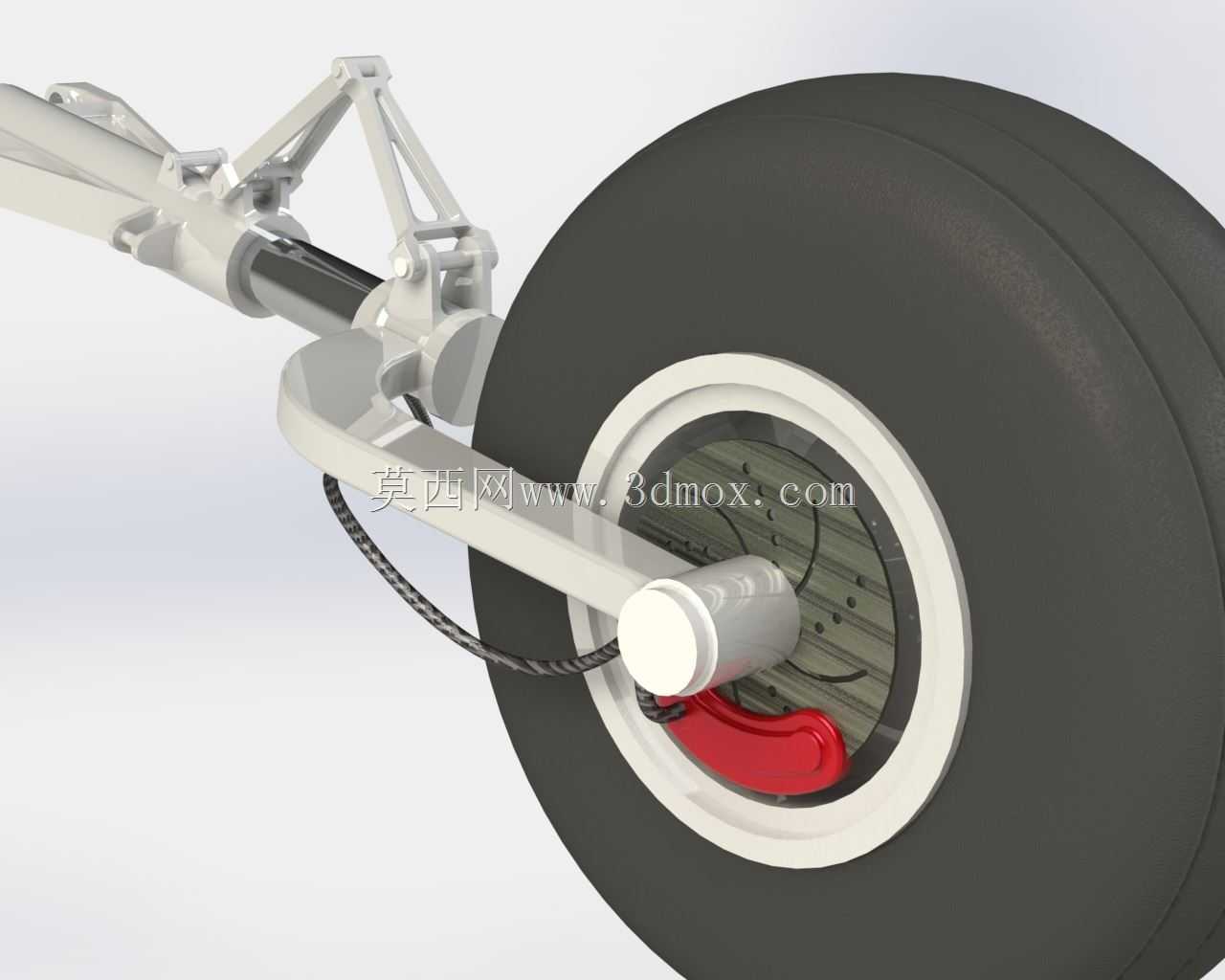

　　转向机构采用套环式传动设计，扭力臂连接减震支柱外筒与活塞杆上的转向环，避免活塞杆在减震伸缩过程中发生周向转动，同时将转向作动筒的线性推力转化为机轮的周向转动，实现最大左右偏转角度不小于45度的转向行程，满足狭小停机坪的转弯需求。机轮部分采用双胎面结构的航空轮胎，轮毂内部集成盘式刹车机构的安装接口，可适配单盘液压刹车组件，在高速滑跑阶段配合主起落架刹车实现减速，轮胎充气压力按照轻型飞机地面压强要求设计，保证在硬化跑道、草地跑道等不同道面条件下的接地压强符合起降要求，避免道面损伤或者轮胎陷滞。

　　设计思路层面，整个结构优先保证受力路径的简洁直接，地面垂直载荷通过轮胎、轮毂、轮轴传递至活塞杆，再通过减震支柱内部的油液、气腔缓冲后传递至外筒，最终通过上部铰接耳片传递至机身承力框，所有承力耳片的开孔位置均做了局部加厚处理，避免应力集中导致的结构疲劳。收放机构的铰点位置经过运动仿真验证，保证收放全过程中作动筒的推力角始终处于合理区间，避免出现死点或者作动筒负载突变的情况，同时在起落架放下到位位置设计有锁止机构接口，可安装机械锁钩保证起落架放下后的结构锁定，避免着陆阶段起落架意外收起。

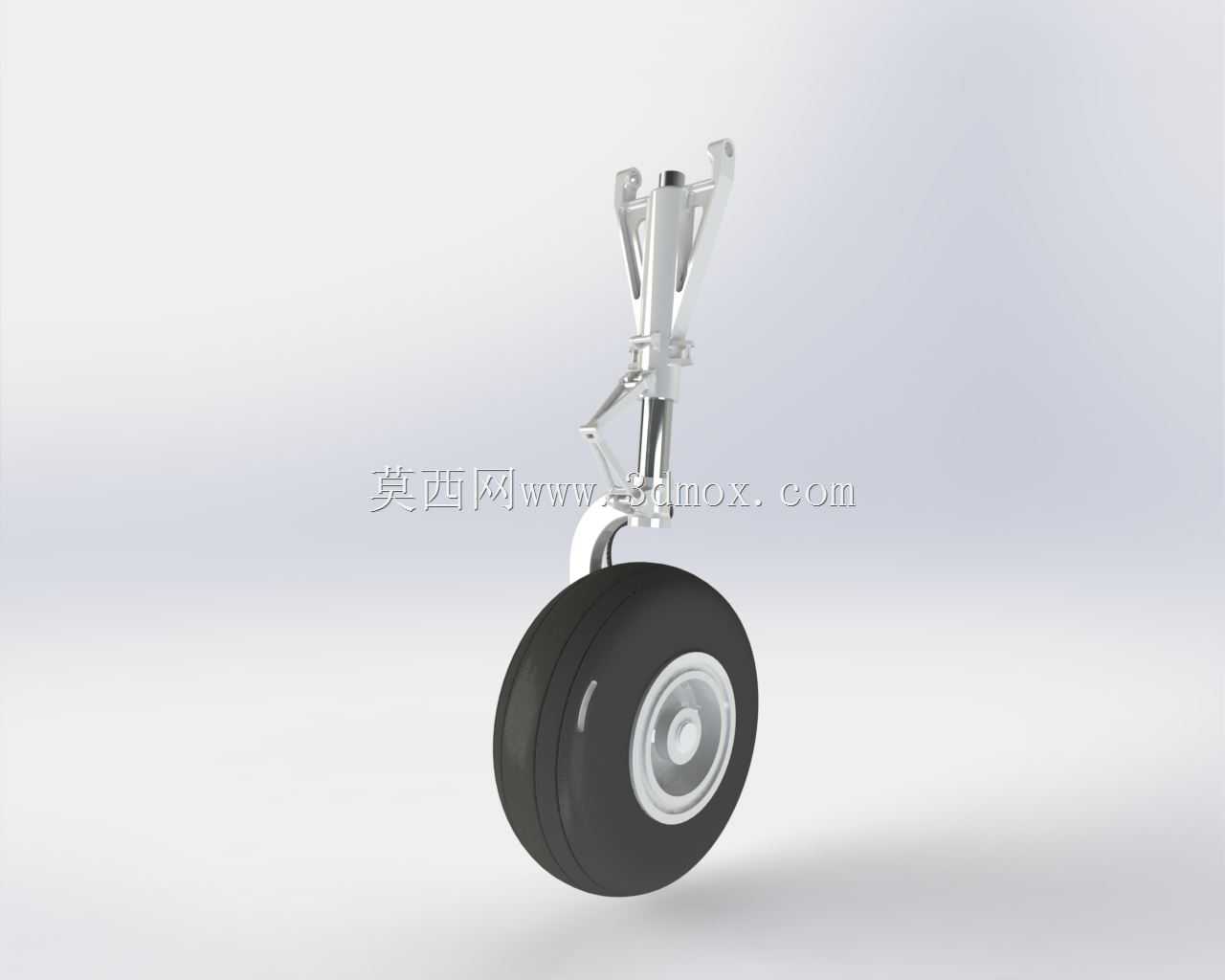

　　安装边界与尺寸控制上，整个起落架处于完全伸出状态时的总高度控制在1.2米左右，轮轴中心到上部铰接点的距离为0.85米，机轮直径为0.42米，轮胎宽度0.15米，两侧转向作动筒的安装间距为0.32米，收放过程中起落架绕上部铰点的转动角度为92度，完全收起后整体轮廓可容纳在0.6米×0.4米×0.9米的舱体空间内，不会与周边航电设备、管路、机身蒙皮发生运动干涉。所有铰接点的衬套安装位置均预留了润滑脂注油通道，可在日常维护中直接加注润滑脂，降低转动副的磨损速率，提升结构使用寿命。

　　在阻尼特性匹配上，设计阶段针对不同下沉速度下的减震支柱行程、阻尼力变化曲线做了参数化调试，阻尼孔的通流面积按照轻型飞机着陆下沉速度3米/秒的设计指标匹配，保证在最大设计冲击载荷下，减震支柱的最大行程不超过总行程的90%，避免刚性撞击，同时在滑跑阶段遇到道面小幅颠簸时，减震支柱可快速响应过滤高频振动，提升机组成员的乘坐舒适度，也避免机身搭载的精密航电设备受到持续振动影响。整个结构的所有零部件均采用参数化建模方式，各部分尺寸可根据实际适配机型的重量参数、安装空间做快速调整，无需重构整体装配关系，可大幅缩短同类型起落架的方案设计周期。
