川崎ER6N摩托车改装进气盖结构设计

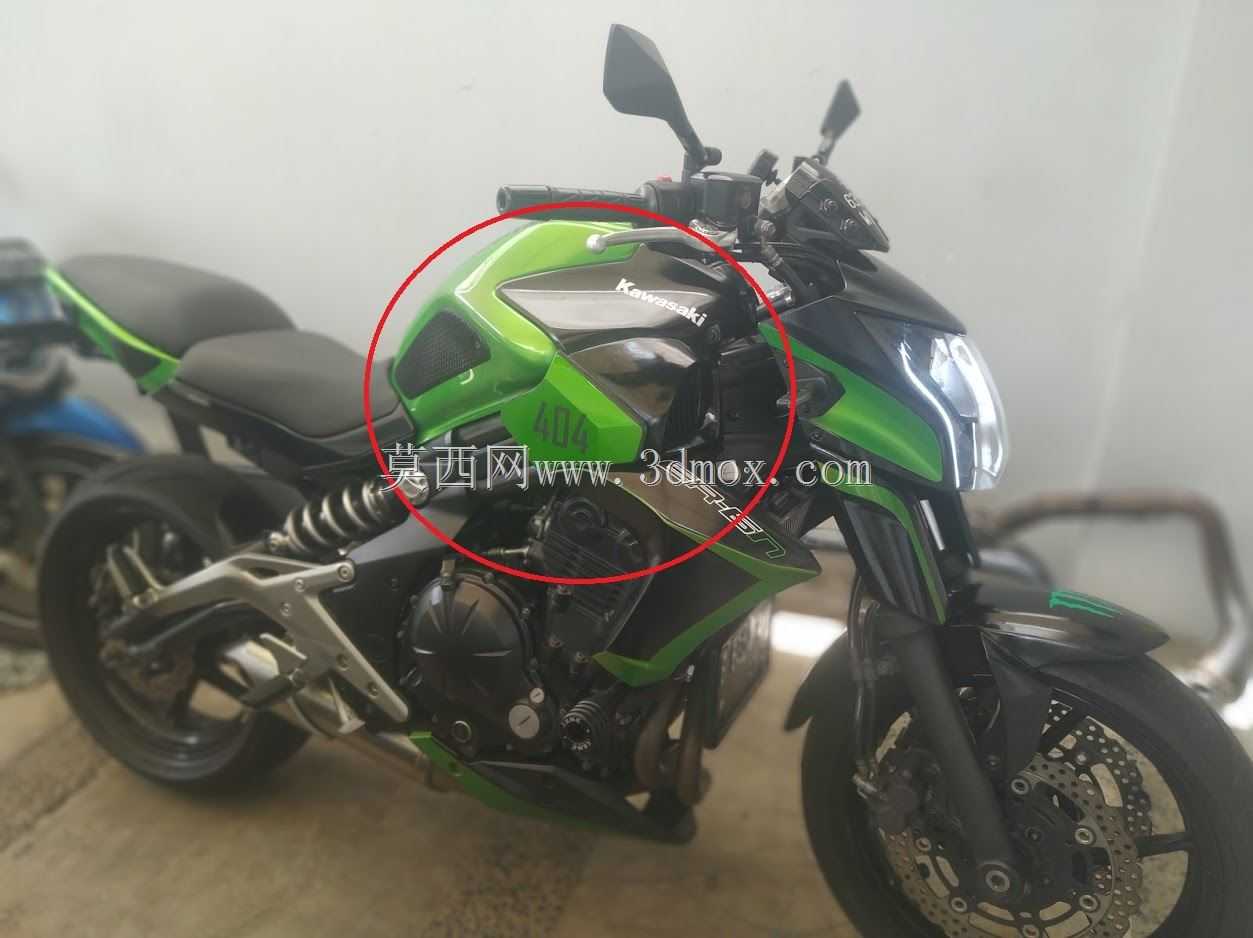

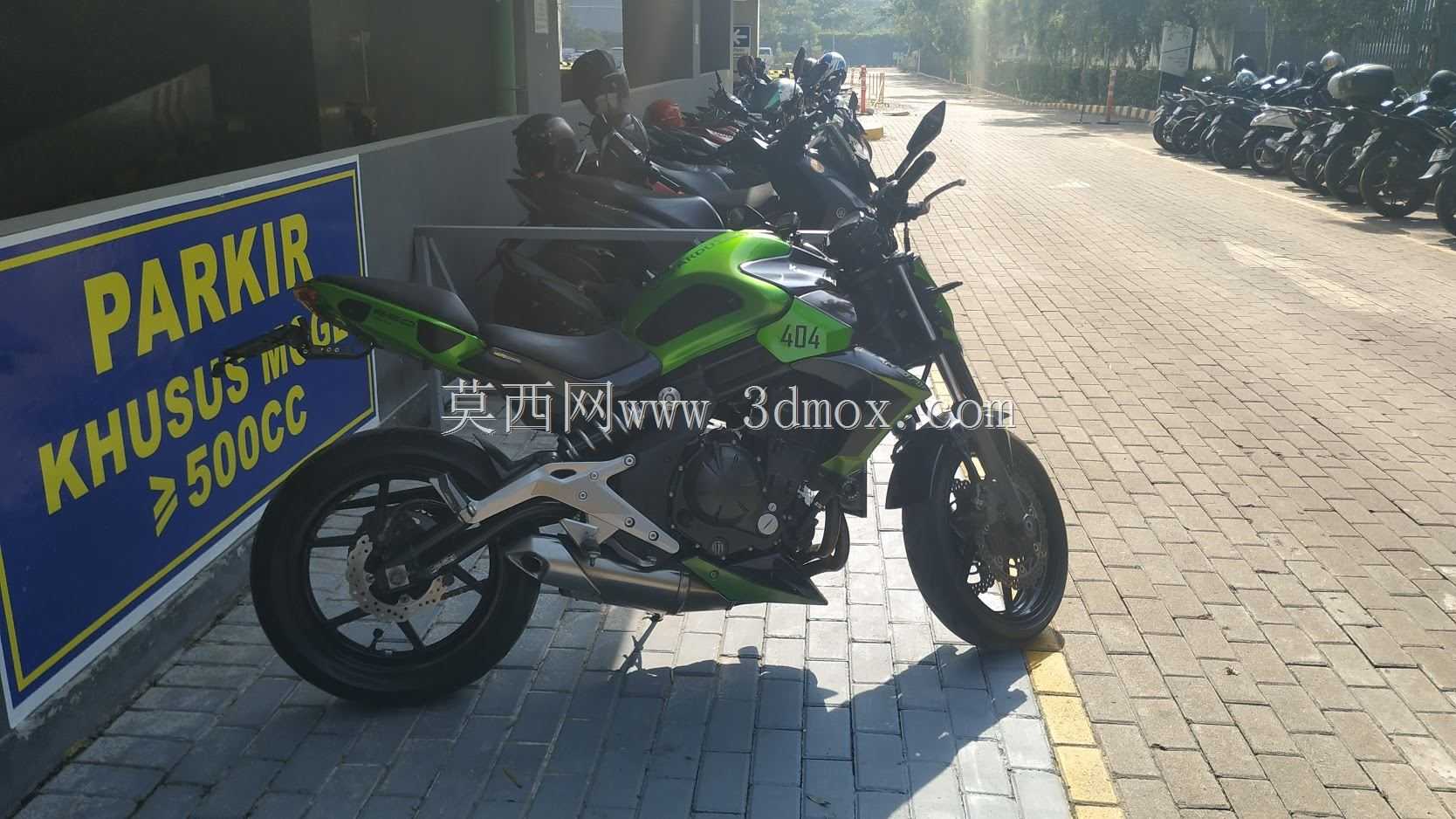

　　在中大排量街车的改装场景中，进气系统的优化往往是动力调校与外观风格升级的核心切入点，川崎ER6N作为一款受众广泛的双缸街车，原厂进气口的设计受限于量产成本与通用化标定，在进气效率与外观肌肉感上都留有不小的改装空间，这款进气盖的设计正是针对这一需求展开。从实际使用场景来看，该进气盖安装于摩托车前部进气道入口位置，直接对应空气滤清器的进气端，日常行驶中需要直面迎风气流、路面扬尘、雨水飞溅等复杂工况，同时还要适配原车的安装点位，不能与周边的油箱包覆件、车架主梁、前减震转向行程产生干涉。设计初期首先要明确核心功能目标：一方面要扩大进气口的有效流通截面积，降低进气阻力，让高转速区间的气缸充气效率得到提升，优化中后段动力输出的响应性；

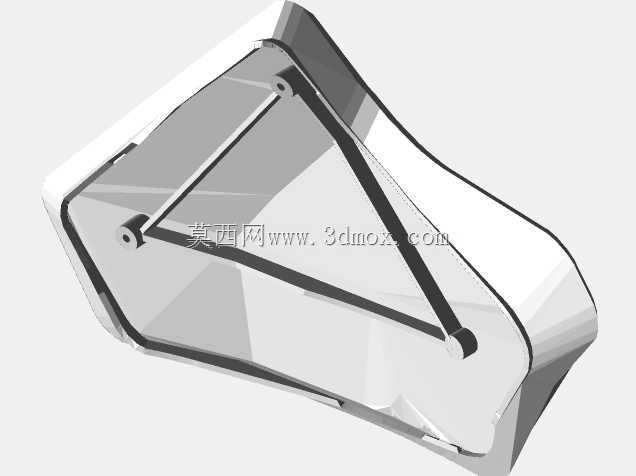

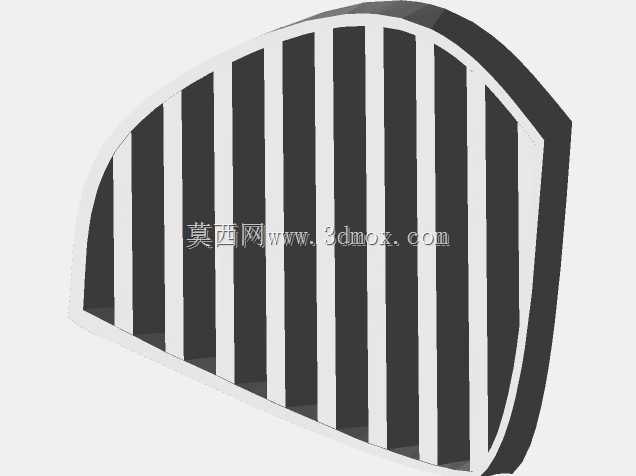

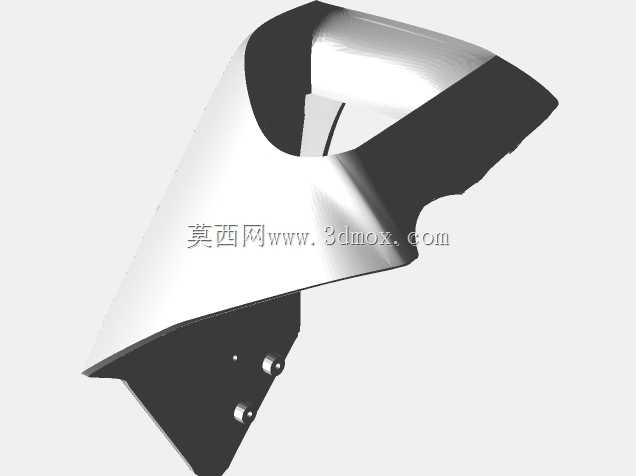

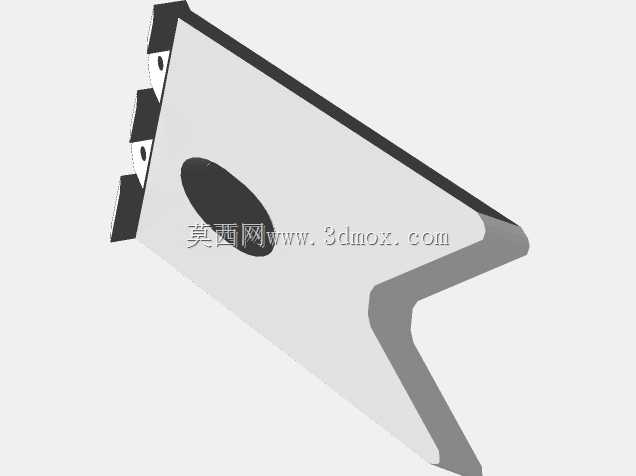

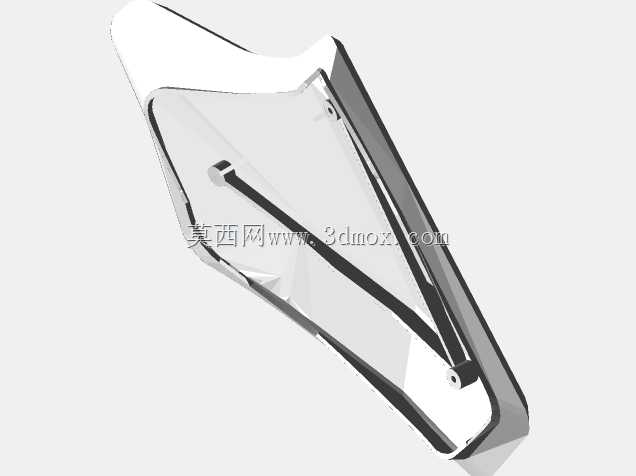

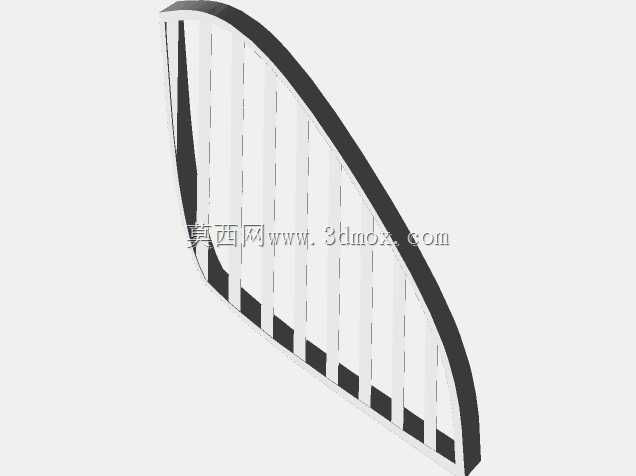

　　另一方面要通过外凸的造型设计，强化车辆前部的力量感，匹配街车改装常见的运动化风格。在结构设计上，首先要锁定原车的安装边界，进气盖的安装基座完全匹配ER6N原厂进气道的接口轮廓，固定孔位的孔距、孔径与原车螺丝位完全对齐，不需要对原车结构做打孔、切割等破坏性改动，安装时直接替换原厂进气口盖板即可，周边与油箱侧盖的预留间隙控制在5mm以上，避免车辆行驶中产生的震动导致部件摩擦异响。进气道的内部流道做了渐扩式设计，入口处的大开口可以兜住更多正面迎风的高压气流，流道内壁做顺滑过渡，没有突兀的折角，减少气流在进气道内部产生的紊流，保证进入空滤的气流平稳，避免因为气流紊乱影响空滤的过滤效率与进气流量传感器的检测精度。

　　外形设计上采用了棱角分明的外凸造型，相比原厂扁平的进气口，突出的轮廓让车辆前部的视觉宽度增加，更符合大排量街车的肌肉感定位，同时进气口的下沿做了内收的挡边结构，可以减少雨天行驶时雨水被直接吸入进气道的概率，日常通勤遇到小雨天气时，大部分溅起的雨水会顺着挡边流走，不会直接灌入空滤腔体。材质适配方面，该结构的壁厚设计兼顾了强度与轻量化，整体壁厚控制在3mm，既可以承受高速行驶时的风压与路面小石子的冲击，也不会过多增加车头的重量，避免影响转向手感。安装完成后，进气盖的最外沿不会超出车把的转向最大半径，原地打方向或者低速挪车时不会碰到周边障碍物，同时进气口的朝向正对车辆行驶的正前方，在车速提升时可以利用冲压效应提升进气压力，

　　进一步优化进气效率。在实际的改装验证中，这款进气盖适配不同年份的ER6N车型，不需要额外调整空滤的安装位置，也不会和常见的改装护杠、油箱贴等配件产生干涉，日常维护时拆卸空滤也不需要额外拆除进气盖，只需要按照原厂流程操作即可。针对进气流量的匹配，进气口的有效流通面积比原厂提升了40%左右，配合高流量空滤使用时，可以更好地发挥进气系统的升级潜力，同时不会因为进气量过大导致低转速区间的空燃比过稀，兼顾了日常代步的低扭表现与高转骑行的动力输出。结构的边角位置都做了R2以上的圆角处理，没有尖锐的凸起，避免骑行过程中发生意外时对驾乘人员造成二次伤害，外表面的造型线条和ER6N原厂油箱的棱线走向保持一致，安装后不会有突兀的违和感，能够和整车的设计风格融合。
