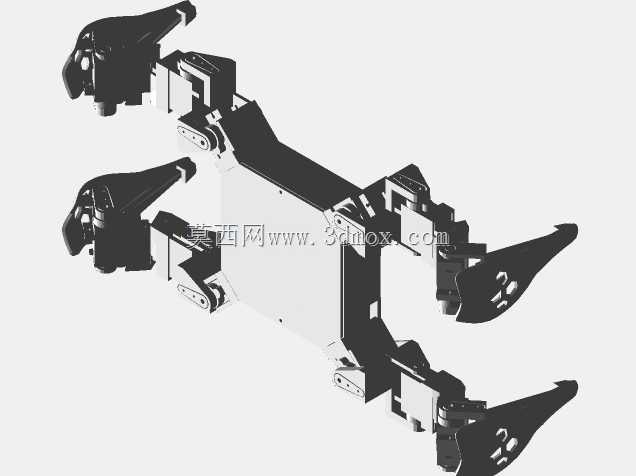

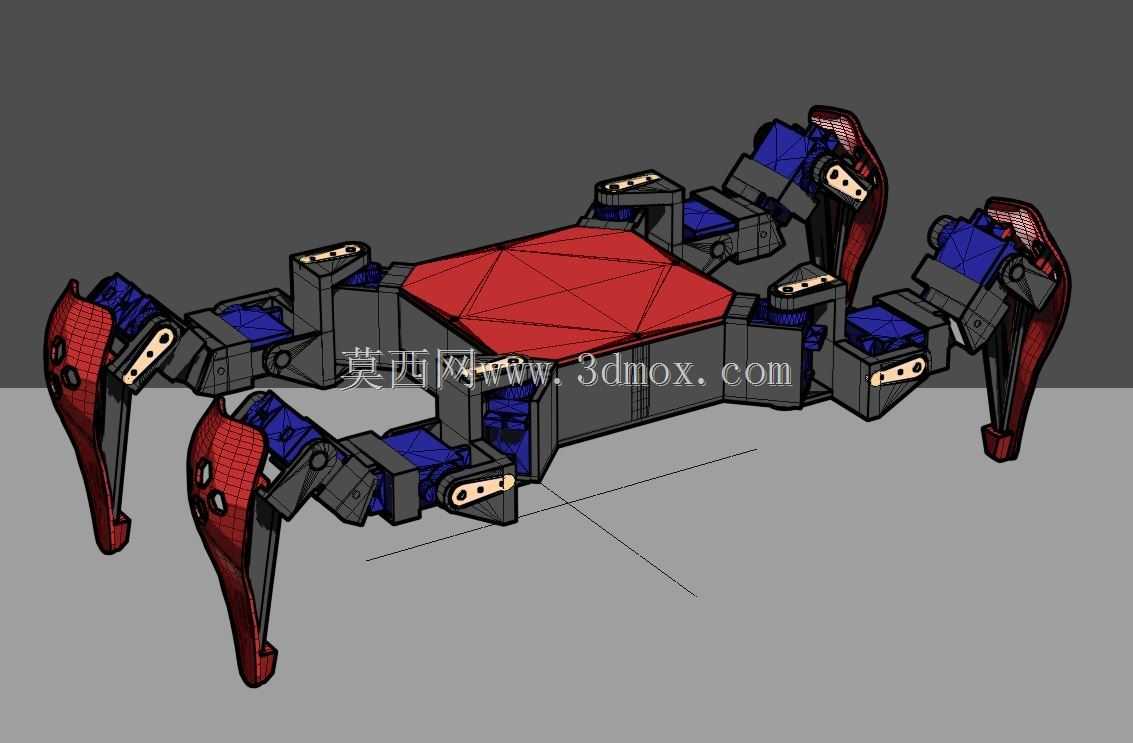

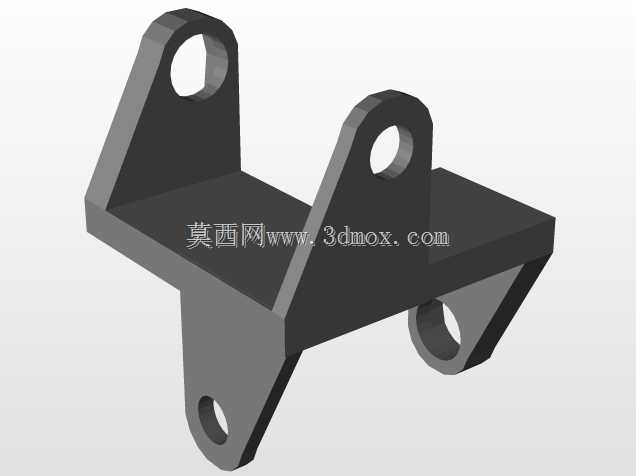

这套足式移动车架采用SG90微型舵机作为单关节驱动元件,单腿配置三自由度转动副,整体采用四条对称分布的腿式结构,区别于传统轮式、履带式移动平台,能够在非结构化地形下完成稳定移动,适配废墟搜救、狭小空间巡检、教学实验演示等多类场景的硬件载体需求。从结构布局来看,四条腿以车架主体中心为对称点呈放射状分布,单腿的三个转动关节分别对应根关节侧摆、髋关节俯仰、膝关节俯仰三个运动维度,根关节直接固定在车架主体的安装凸台上,舵机输出轴通过舵盘与腿节连接件刚性连接,关节转动角度范围通过结构硬限位做了物理约束,避免舵机超行程转动导致的堵转烧损问题,同时也在运动学解算层面降低了逆解的计算复杂度,适配开源嵌入式控制板的实时运算能力。

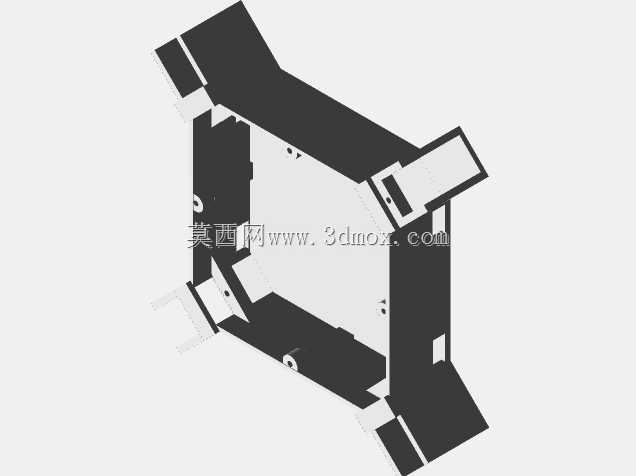

设计过程中优先考虑了轻量化与结构刚度的平衡,腿节部分采用镂空式筋位布局,在保证腿部受冲击时形变量控制在0.2mm以内的前提下,尽可能削减非受力区域的材料厚度,降低单腿运动惯量,提升舵机动态响应速度,减少行走过程中的机身晃动。车架主体的安装平面预留了通用孔位矩阵,可直接固定控制电路板、电池模块、传感器支架等外设,安装孔位间距兼容主流开源硬件的安装尺寸,不需要额外做转接板加工,降低二次开发的加工成本。从安装边界来看,单腿完全收拢状态下车架整体外廓尺寸可控制在120mm见方范围内,完全伸展状态下单腿跨距可达180mm,机身离地高度可通过膝关节角度调整在20mm到60mm区间内变化,能够跨越高度不超过35mm的垂直障碍,

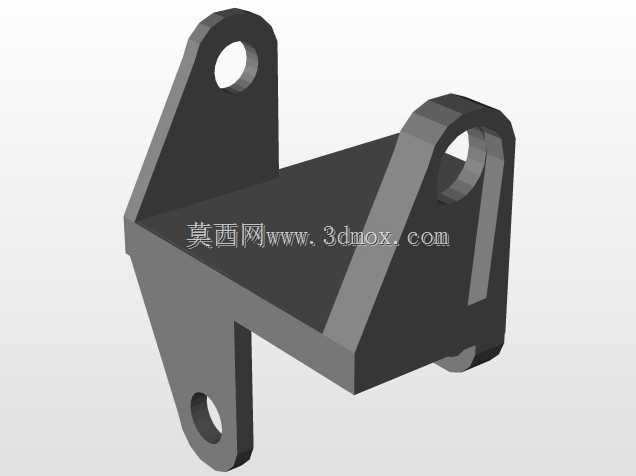

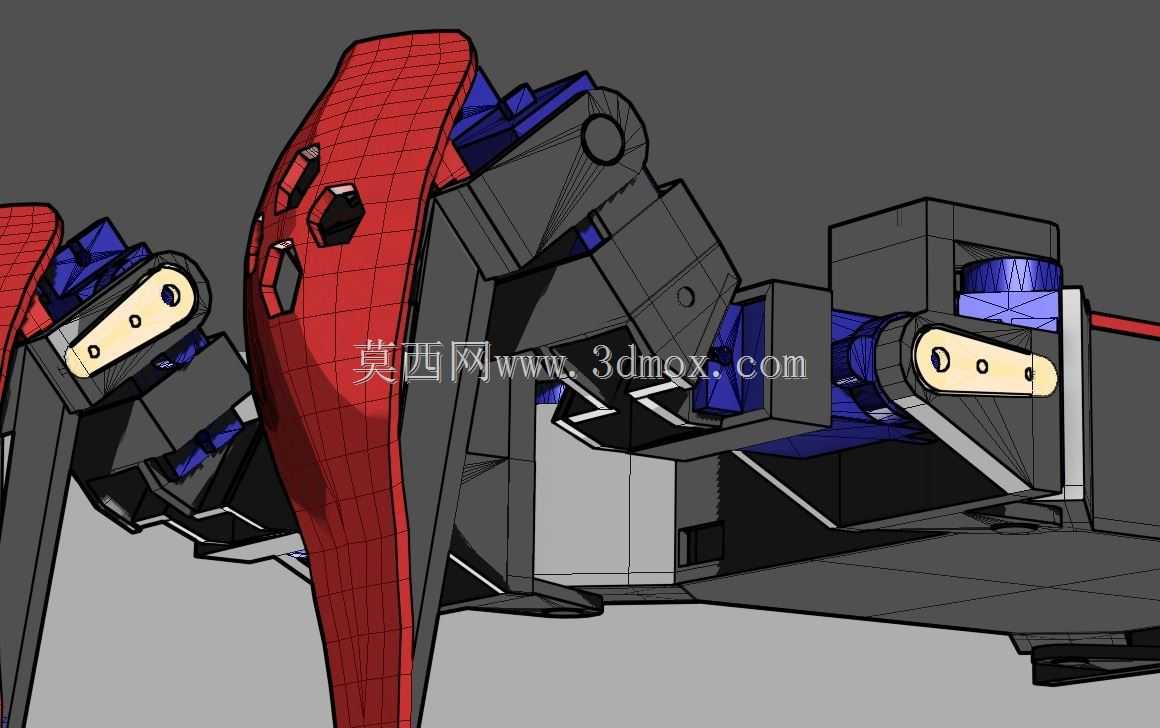

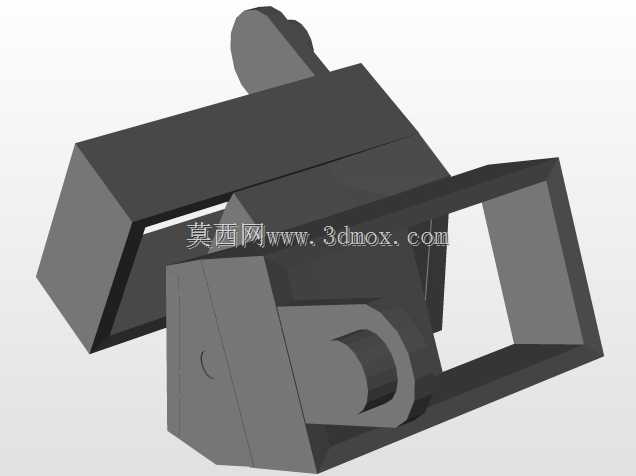

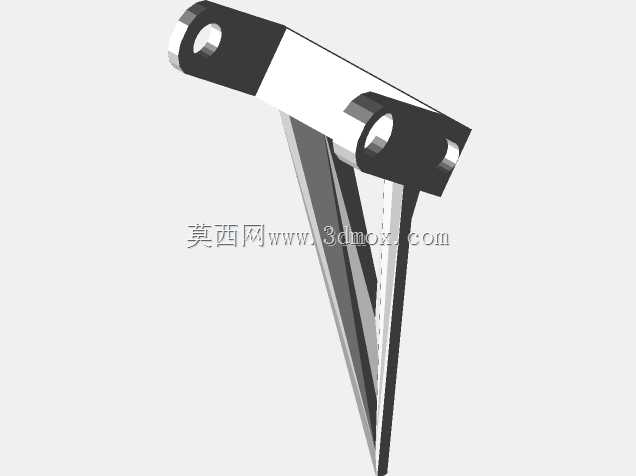

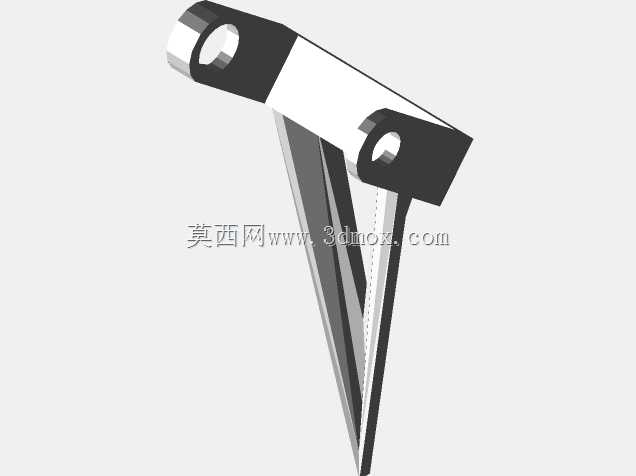

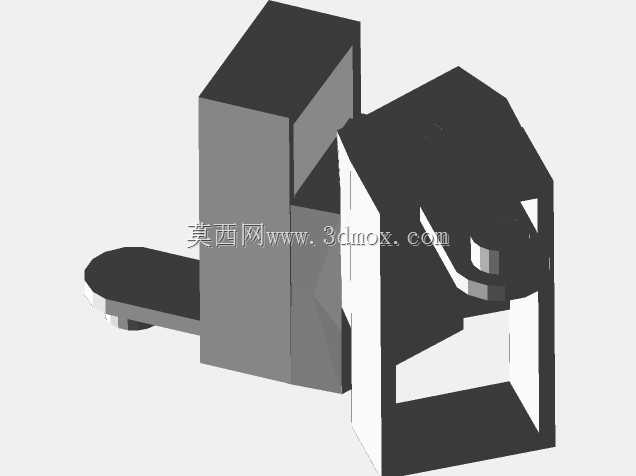

通过宽度不小于100mm的狭窄通道,适配桌面级实验平台、小型管道巡检等空间受限场景的使用需求。关节连接部位采用嵌入式舵机安装槽设计,舵机直接卡入腿节的预留槽位内,通过侧面两颗M2螺丝锁紧固定,不需要额外设计舵机支架,减少了装配零件数量,同时让舵机外壳与腿节结构贴合,提升关节部位的抗扭刚度,避免行走过程中关节出现旷量。足端位置设计了弧形接触面,没有采用尖锐的点接触结构,在硬质平整地面行走时可以增大接触面积,降低足端打滑概率,同时弧形轮廓在攀爬台阶时可以顺着障碍边缘滑动,避免足端卡滞导致的机身失稳。从运动逻辑适配来看,三自由度的单腿配置可以实现对角步态、爬行步态、小跑步态等多种足式运动模式,
根关节的侧摆自由度可以在行走过程中调整机身重心投影位置,配合腿部的俯仰动作实现静态稳定行走,即使在单腿抬起的状态下,其余三条腿的支撑三角形也能完全覆盖重心投影点,保证静态行走时不会出现侧翻问题。结构设计时特意将舵机的走线槽集成在腿节内部,舵机连接线顺着腿节的预留空腔走到车架主体的中心集线位,避免行走过程中线缆外露与外部障碍物勾挂,同时也减少了线缆随关节反复弯折导致的线芯断裂问题,提升整体结构的可靠性。车架主体的上层安装面做了平整化处理,没有凸起的结构筋位,方便固定各类拓展模块,不管是搭载微型摄像头做视觉巡检,还是搭载机械爪做小型物件搬运,都不需要对主体结构做切削修改,直接通过预留孔位锁付即可。在关节转动的间隙控制上,连接件与舵盘的配合面采用0.1mm的间隙配合,既保证装配时可以顺利套入舵盘,又不会因为间隙过大导致关节回程差过大,影响运动控制精度,实际装配后单关节的回程差可以控制在1度以内,满足小型足式机器人的运动精度要求。考虑到SG90舵机的输出扭矩有限,设计时对腿节的力臂长度做了优化,膝关节到足端的力臂长度控制在45mm以内,保证舵机在额定扭矩输出下能够支撑机身加外设的总重量,不会出现腿节软脚、无法站立的问题,经实际受力核算,单腿竖直状态下可承载不小于200g的垂直载荷,整机搭载常规电池与控制板后总重量控制在180g左右,舵机扭矩余量充足,可额外搭载不超过100g的拓展负载。
