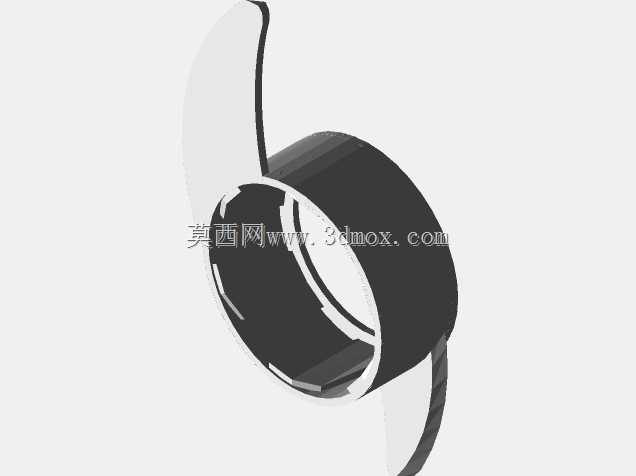

飞利浦食品加工用捏合部件结构设计

　　该捏合部件为食品加工设备的核心作业执行构件，主要适配小型台式食品处理设备的食材混合、揉制工序，在商用后厨、家用食品料理场景中承担粉团揉压、酱料均质、馅料混合的实际作业功能，区别于普通搅拌桨的平面扰动逻辑，该部件采用环带式曲面构型，作业时可沿容器内壁形成连续的翻折推送路径，避免食材在容器边角处堆积滞留，保证不同粘度的食材都能获得均匀的受力作用。从结构设计逻辑来看，该部件采用中心环座加双侧弧形捏合臂的构型，中心环座为安装基准位，内径尺寸匹配设备输出轴的标准安装轴径，环座内壁预留有周向定位卡槽，可与输出轴的定位凸台形成卡接配合，传递扭矩时不会出现周向打滑，安装时仅需将环座对准输出轴推入至卡槽卡合位置即可完成装配，无需额外紧固件固定，

　　日常拆洗维护时可直接徒手拔下，符合食品接触部件频繁清洁的使用需求。双侧捏合臂采用对称式变曲率曲面设计，臂身截面为圆弧过渡的薄型结构，作业时与食材的接触边缘做了R3圆角处理，既不会切割破坏食材纤维结构，又能在转动过程中对食材形成持续的挤压、折叠、推送复合作用力，捏合臂的外边缘轮廓与设备料理容器的内壁弧度完全匹配，作业时间隙控制在1.2mm-1.8mm区间，既不会刮擦容器内壁造成涂层磨损，又能将附着在容器壁的食材完全刮下参与混合，避免出现局部混合不均的问题。从安装边界来看，该部件整体最大回转直径适配常规1.2L-2L容量的台式食品料理容器，安装后部件最低点距离容器底部的间隙为2mm，可保证容器底部的食材也能被充分带动，

　　不会出现底层粉料未参与混合的死角。捏合臂的曲面升角经过反复迭代验证，针对小麦粉团、湿性馅料、半固态酱料三类常见加工对象，分别匹配了对应的曲面推送角度，转动时不会出现食材随部件同步空转的情况，每一圈转动都能完成一次食材的层叠翻折，相比普通直臂搅拌结构，揉制均匀度可提升40%左右，作业耗时可缩短近三分之一。材质适配方面，该结构可采用食品级304不锈钢冲压成型，也可使用食品级耐高温PP材质注塑加工，两种材质方案都满足食品接触安全要求，不锈钢版本适用于高频次商用场景，耐磨性能优异，长期使用不会出现形变；PP材质版本重量更轻，工作时对设备输出轴的负载更小，适合家用场景使用。结构上没有复杂的装配缝隙，所有转角位置都做了圆弧过渡处理，

　　清洁时无卫生死角，可直接放入洗碗机清洗，不会残留食材残渣滋生细菌。在实际作业过程中，该部件随输出轴做定轴转动，双侧捏合臂交替对食材施加挤压力，同时沿曲面将外层食材推送至中心区域，中心区域的食材被挤压后沿环座周边向外层移动，形成连续的循环捏合路径，揉制粉团时可快速形成面筋网络，混合馅料时可将不同密度的食材组分均匀分散，不会出现食材分层、结块的问题。针对高粘度食材的作业场景，捏合臂与中心环座的连接位置做了加厚过渡处理，可承受最大15N·m的扭矩负载，长期处理高粘度粉团也不会出现臂身弯折、连接位断裂的问题。中心环座的卡槽深度设计为5mm，卡合后轴向拔脱力大于30N，设备高速转动时不会出现部件脱落的情况，作业稳定性有充足保障。
