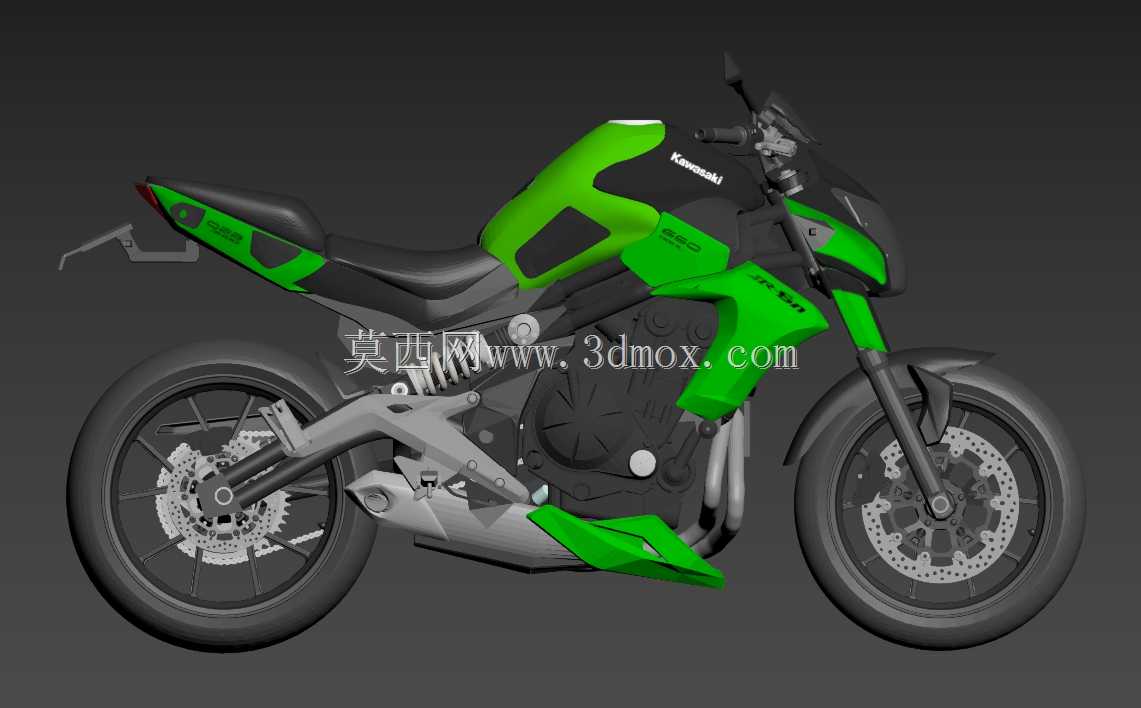

川崎ER6N街车整车结构三维数模

　　作为面向城市通勤与中短途休闲出行的中大排量街车，该款机车的三维数模完整还原了实车的装配逻辑与结构边界，可用于机车改装结构验证、周边配件开发匹配、机车专业教学演示等多个场景。从实际使用场景来看，这类中大排量街车主要承担城市道路快速通勤、近郊休闲骑行的功能，对整车的操控灵活性、动力输出平顺性、部件维护便捷性都有明确要求，建模过程中也围绕这些实际使用需求做了结构层面的还原。数模中完整呈现了裸露式钢管编织车架的结构形态，该类车架是中大排量街车常用的结构形式，兼顾了车架刚性与整车轻量化需求，建模时准确还原了车架各管材的连接点位、弯折角度，以及发动机、后摇臂、转向机构等核心部件在车架上的安装基准面，能够为改装件的安装边界校核提供准确的参考。

　　动力单元部分还原了并列双缸发动机的外部轮廓与安装点位，包括缸体散热鳍片的排布、排气接口的位置与角度、发动机悬挂点的孔位基准，这些细节直接决定了改装排气、发动机护板等配件的匹配精度，建模时没有做过度的简化，保留了安装位的关键尺寸特征。行走系统部分，前后轮组的轮辋结构、碟刹盘的安装孔位、卡钳的固定位置、前倒置减震与后中置减震的连接结构都做了准确还原，包括前减震的行程预留空间、后摇臂的摆动边界，这些参数是改装轮组、升级制动系统、调整减震设定时必须参考的结构边界，数模中预留了足够的运动干涉校验空间，能够直接用于运动仿真验证。外观覆盖件部分，标志性的亮绿色油箱护板、尾部整流罩、前挡泥板的曲面造型都做了精准还原，覆盖件与车架、灯具、

　　仪表的贴合间隙也按照实车装配关系做了呈现，可用于定制外观改色、加装防摔护杠、拓展辅助灯等改装场景的结构验证，避免改装件与原有部件出现干涉。操控系统部分，车把的安装高度、转向角度限位、离合与刹车手柄的转动范围、脚踏的位置角度都按照实车人机工程设定做了还原，能够用于改装升高脚踏、调整车把角度、加装护手等操作的空间校核，确保改装后不会影响操控动作的正常完成。整车的管线排布也做了示意性还原，包括刹车油管、油门拉线、电路线束的走向与固定点位，能够为改装时的管线重新排布提供参考，避免管线与运动部件出现摩擦干涉。从安装边界来看，数模中明确标注了整车的总长、总宽、总高尺寸，以及轴距、坐高、最小离地间隙等关键参数，

　　所有部件的安装孔位都保留了同轴度基准，能够直接导出二维工程图用于配件的加工生产。在建模思路上，优先保证核心安装结构的尺寸准确性，对于不影响装配关系的非关键外观细节做了适度简化，既保证了数模的工程实用性，也控制了文件体量，能够在普通配置的设计电脑上流畅运行，完成装配干涉检查、运动仿真等常规设计操作。对于机车改装从业者来说，该数模可以省去实车扫描测绘的流程，直接在三维环境中完成改装方案的设计验证，大幅缩短配件开发的周期；对于机车专业教学场景，该数模可以用于讲解整车结构组成、各系统的工作原理，帮助学员直观理解街车的结构逻辑。
