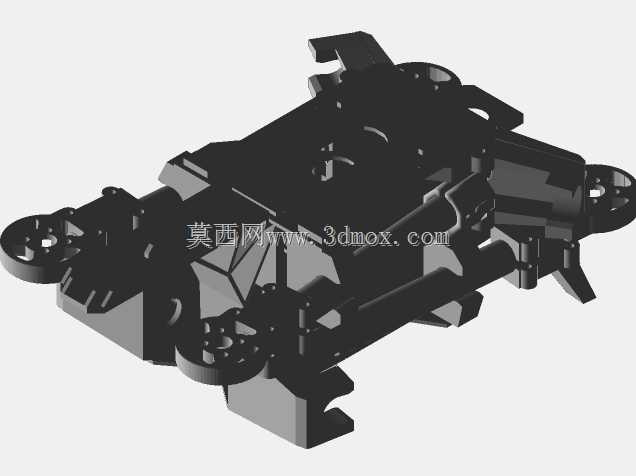

适配16mm碳管的折叠无人机机架结构

　　这套折叠机架结构针对便携航拍、户外作业类四旋翼飞行器开发，核心解决传统固定轴距无人机收纳体积大、外出携带不便的痛点，适配外径16mm的碳纤维机臂管，在保证结构强度的前提下尽可能压缩收纳后的整体尺寸，满足户外徒步航拍、野外巡检作业时单人背负携带的使用需求。

　　从实际使用场景来看，这类折叠机架主要面向个人航拍爱好者、小型作业团队使用，日常收纳时机臂可沿铰接结构向内折叠，整体收纳尺寸可控制在普通双肩包的容纳范围内，无需额外配备大型设备箱，转场时无需反复拆装机臂与动力线路，展开后仅需确认机臂锁止结构到位即可完成起飞前的结构准备，大幅缩短外场作业的准备时间。

　　结构设计上，机臂铰接位置采用了内嵌式锁止结构，避免飞行过程中机臂出现晃动位移，锁止卡扣的受力方向与机臂升力方向垂直，飞行时机臂受到的向上升力会进一步压紧锁止结构，不会出现飞行中锁止松脱的风险。中心板区域预留了分层安装空间，上下两层碳板之间可容纳电调、电源分线板等部件，上层碳板预留了飞控安装的标准孔位，可兼容主流的开源及商用飞控模块安装，安装孔位覆盖常见的飞控安装尺寸，无需额外打孔改装。

　　安装边界方面，机架展开后适配的动力系统可支持2212及以上规格的外转子无刷电机，搭配11寸规格的螺旋桨时，桨尖之间不会出现干涉，中心板区域的电池容纳空间可适配尺寸为140mm×50mm×50mm的锂聚合物电池，满足20分钟左右的续航需求。顶部预留了运动相机的安装位，可直接固定常见的运动相机设备，无需额外加装挂载支架，相机安装位置处于整机重心的正上方，不会因为挂载设备导致整机重心偏移影响飞行稳定性。

　　机臂与中心板的铰接转轴采用了耐磨衬套结构，反复折叠展开后不会出现转轴间隙过大的问题，机臂管的固定位置采用了抱紧式安装结构，通过两颗锁紧螺丝压紧碳管外壁，安装时无需在碳管上打孔，避免碳管打孔后出现应力集中导致断裂的风险，碳管插入深度预留了足够的接触面积，保证大拉力飞行时碳管不会从安装位脱出。底部预留了起落架的安装孔位，可搭配轻量化的碳纤维起落架使用，起飞降落时可缓冲地面冲击，同时保护底部挂载的设备不会直接接触地面。

　　布线设计上，中心板边缘预留了走线槽，机臂上的电机线、电调线可沿走线槽规整布置，避免线材外露被螺旋桨打到，同时减少飞行过程中线材产生的风阻。整体结构的受力经过优化，飞行时的升力通过机臂直接传递到中心板的主受力梁上，锁止结构仅承受机臂折叠方向的力，不承担主要的飞行载荷，大幅提升结构的可靠性，即使在大机动飞行、遇到突风的工况下，机架也不会出现结构形变过大的问题。

　　这套结构在设计时充分考虑了DIY用户的改装需求，所有安装孔位均采用标准孔距，用户可根据自身需求更换不同长度的碳管调整轴距，也可在预留的扩展孔位上加装GPS模块、图传天线、避障传感器等额外设备，无需对原有结构进行破坏性改装。折叠机构的阻尼经过调校，展开时不会出现松垮晃动的情况，锁止到位时有明显的卡位反馈，外场作业时无需借助工具即可快速完成展开与收纳操作。
