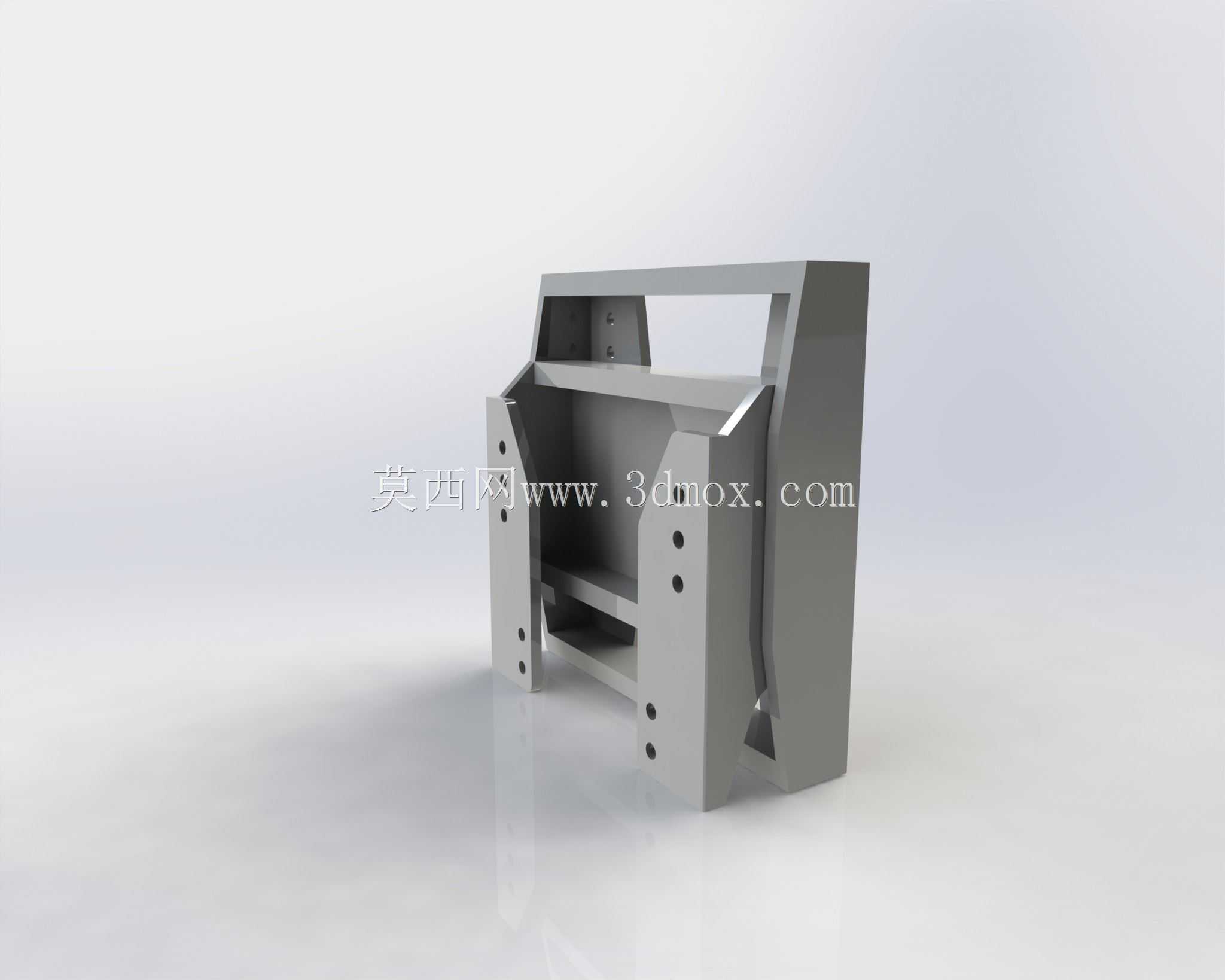

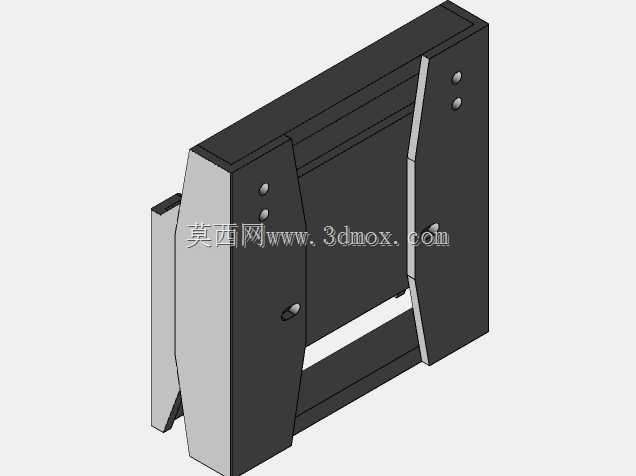

HD4060型承载式千斤顶金属支撑结构

　　在车间重型设备移位、车辆底盘维修、工装夹具顶升对位这类常规作业场景里，千斤顶的支撑框架结构直接决定了作业过程的载荷稳定性与操作安全性，HD4060款的支撑结构设计，完全围绕重载顶升工况的实际受力需求展开，没有多余的装饰性结构，每一处折弯、开孔、加强筋的位置都经过受力校核。从实际使用场景来看，这类支撑结构多适配中吨位手动或电动液压顶升单元，常见于商用车维修工位、小型设备安装现场、仓储重型货物堆高辅助作业，区别于大吨位起重千斤顶的厚重铸钢结构，这款构件采用板材折弯焊接成型，在保证结构强度的前提下，尽可能压缩了自身重量，方便单人转移作业位置。从功能特性上看，结构两侧预留的多组等距安装孔，是用来固定液压油缸的安装座与顶部承托托盘的，

　　孔位的同轴度公差控制在0.1mm以内，避免油缸安装后出现偏载，长期受力导致活塞杆弯曲；结构中部的横向加强隔板，将整体框架分隔成上下两个受力腔体，上腔体承接顶部托盘传递下来的垂直载荷，通过隔板将力均匀分散到两侧的立板上，下腔体预留了液压管路的走线空间，同时底部的外翻折弯边，增大了结构与地面的接触面积，降低单位面积的地面压强，避免在环氧地坪或者软质地面作业时出现结构下陷、侧倾的风险。设计思路上，这款结构没有采用传统千斤顶的一体式铸造外壳，而是选用高强度合金钢板材经激光下料、数控折弯后焊接成型，焊接位置全部开了45度坡口，保证焊透深度达到板材厚度的70%以上，焊后整体做去应力退火处理，避免长期承载后出现焊接变形；

　　两侧立板的外侧做了斜切收边处理，一方面是减少结构整体的棱角，避免作业时剐蹭操作人员或者周边设备，另一方面是优化受力路径，让垂直载荷顺着立板的斜向筋条直接传递到底部支撑边，减少应力集中点的出现。从安装边界尺寸来看，结构整体的宽度控制在400mm级别，高度在600mm行程对应的支撑范围内，两侧安装孔的中心距严格匹配通用型40吨级液压油缸的安装尺寸，不需要额外做转接法兰就能直接装配，底部支撑边的宽度比主体结构宽出80mm，保证在最大顶升高度时，整体的倾覆力矩仍在安全阈值内；顶部承托面的安装位预留了防滑齿板的固定螺孔，作业时可以根据顶升对象的接触面形状，更换平托头、V型托头或者带防滑胶垫的专用托头，适配不同的作业对象。在实际建模过程中，

　　所有折弯位置的内R角都严格匹配板材折弯的最小工艺R角，没有出现工艺无法实现的锐角折弯，焊接位置的焊脚高度统一设定为6mm，既保证焊接强度，又不会因为焊脚过大导致焊接变形量超差；结构上的所有安装孔都做了沉台处理，螺栓装配后不会突出结构表面，避免搬运或者作业时挂扯周边物件。这类支撑结构在日常使用中，不需要做额外的维护，只需要定期检查焊接位置是否出现裂纹、安装孔是否出现长期受力导致的椭圆变形即可，相比铸造结构，焊接成型的构件如果出现局部损伤，可以通过补焊、打磨的方式快速修复，不需要整体更换，大幅降低了现场作业的维护成本。在结构的顶部承托区域，特意做了15mm的下沉台阶，用来固定防滑垫板，避免顶升过程中托盘出现滑移，两侧的镂空区域一方面是减轻结构自重，另一方面是方便作业人员观察内部液压油缸的行程位置，避免超行程顶升导致油缸损坏或者结构失稳。从受力仿真的结果来看，在额定载荷下，结构的最大变形量出现在顶部承托面的中心位置，变形量不到0.2mm，完全满足重载作业的刚度要求，应力集中点全部出现在加强筋与立板的焊接位置，应力值远低于板材的屈服强度，长期循环承载也不会出现疲劳损坏的问题。
