低成本高刚性龙门式数控雕刻机机架结构

　　这款机架结构针对中小幅面非金属及软金属雕刻加工场景设计，可覆盖广告标识制作、木工浮雕加工、工艺礼品精雕、PCB样板铣削、小型五金件去毛刺刻字等常见加工需求，适配加工幅面在600mm×900mm区间的常规加工任务，能够满足小型加工门店、个人工作室、院校实训基地的日常使用需求。

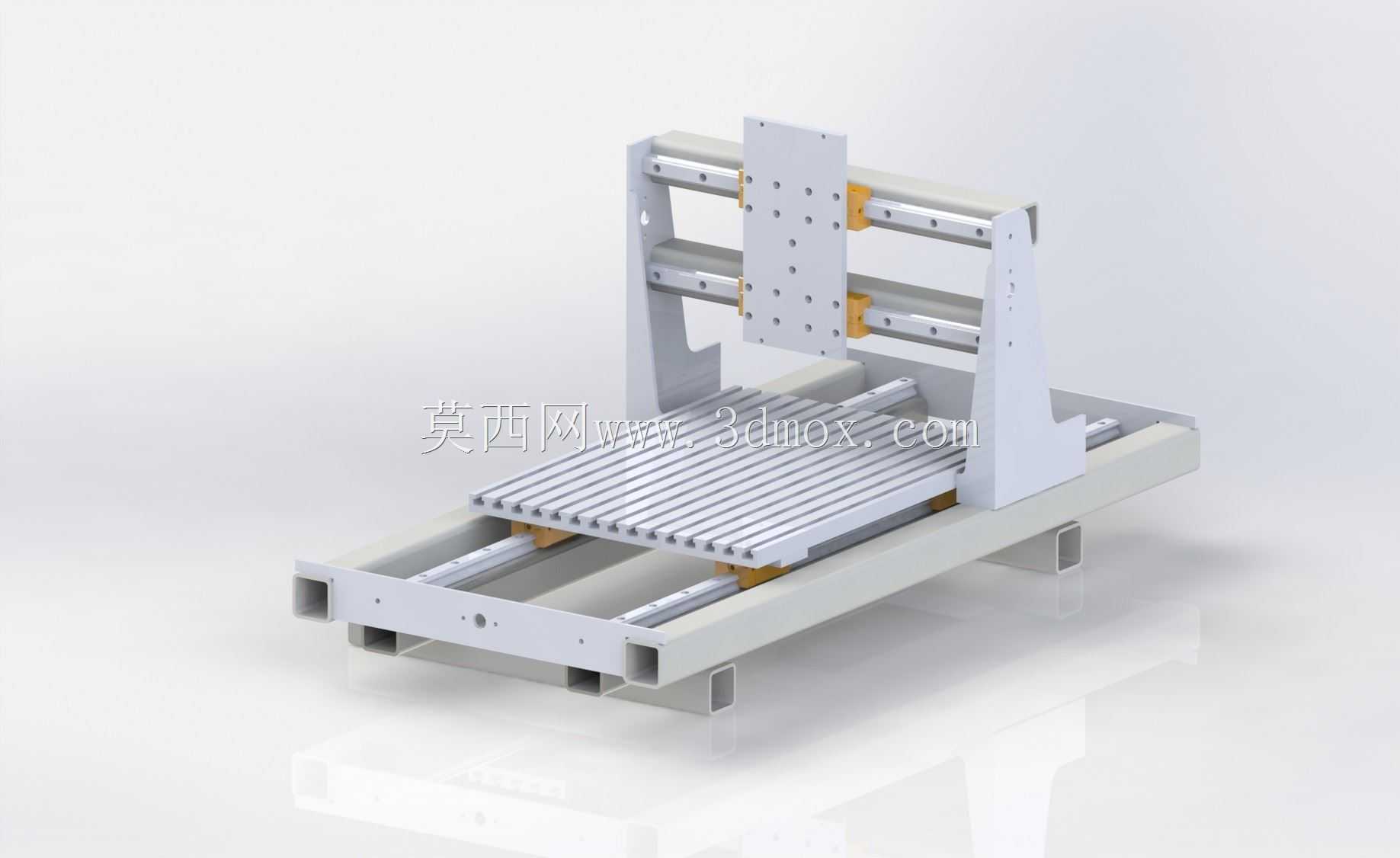

　　从结构选型来看，整体采用固定龙门移动工作台的布局形式，区别于动龙门结构，该布局下龙门立柱与底座采用刚性连接，X向传动组件布置在底座两侧的型材槽内，Y向传动组件集成在龙门横梁上，Z向滑台通过连接板固定在Y向溜板上，运动过程中整机重心波动更小，高速往复运动时的整机晃动量可控制在0.02mm以内，适配高速钢刀具的高转速切削工况，避免因机架刚性不足导致的刀具振纹、崩刀问题。

　　底座部分采用标准工业铝型材拼接成型，主承力梁选用8080重型铝型材，横向辅助支撑梁选用4080铝型材，所有型材连接位置均采用内置角码+端面定位销的双重固定方式，相比焊接钢结构底座，省去了焊接后时效处理、表面喷漆的工序，加工装配周期可缩短60%以上，材料成本降低40%左右，同时铝型材自带的T型安装槽可灵活调整各部件的安装位置，后期维护更换配件时无需重新打孔攻丝。底座底部预留了四个可调脚杯的安装位，安装边界尺寸为1100mm×850mm，可直接放置在常规承重工作台面上使用，无需额外做地基固定，脚杯调节行程为30mm，可适应不平整地面的调平需求，调平后整机水平度可控制在0.05mm/m以内。

　　龙门立柱采用整体式铝合金铣削成型，立柱与底座的连接面经过精铣加工，平面度公差控制在0.02mm以内，两侧立柱的平行度通过装配工装保证，安装后横梁的水平度公差不超过0.03mm。横梁部分采用双导轨平行布置的结构，导轨选用20mm宽的直线滚珠导轨，单根导轨长度为700mm，Y向有效行程为600mm，双导轨的跨距设置为120mm，相比单导轨结构，可承受更大的倾覆力矩，Z向滑台伸出最长时的切削刚性可提升35%以上，加工时Z向的让刀量控制在0.01mm以内，可满足1mm以下小字雕刻的精度要求。

　　工作台部分采用铝型材台面拼接结构，台面型材自带T型槽，可直接通过T型螺栓固定工件夹具、真空吸附面板或者旋转轴附件，工作台X向有效行程为900mm，X向传动采用丝杠居中布置的形式，丝杠两端采用固定支撑座安装，预紧后丝杠的反向间隙可控制在0.005mm以内，高速移动时速度可达8m/min，加速度可达0.3g，满足高速雕刻时的快移需求。Z向滑台采用铸铁滑台与安装板组合的结构，安装板上预留了主轴电机的安装孔位，可适配直径80mm、1.5kW以内的风冷高速电主轴，Z向有效行程为120mm，可满足最大100mm厚度工件的加工需求，Z向导轨同样采用双导轨布置，配合丝杠传动，进给分辨率可达0.00125mm，可实现精细浮雕的分层加工。

　　在设计细节上，所有传动部件的安装位置都预留了防尘罩的安装槽位，可加装柔性风琴防护罩，避免加工产生的木屑、塑料碎屑、金属粉尘进入导轨和丝杠内部，延长传动部件的使用寿命。各轴的限位开关安装位都做了一体化设计，可直接安装槽型光电限位开关，无需额外制作安装支架，装配时的定位精度可直接通过型材槽位保证，减少装配调试的工作量。走线位置全部利用铝型材的内置槽道布置，外部加装拖链保护线缆，避免运动过程中线缆被拉扯磨损，整机走线整齐，后期排查线路故障时更加便捷。

　　从刚性优化角度来看，该结构在龙门立柱与横梁的连接位置增加了三角形加强筋结构，相比无加强筋的同尺寸铝型材机架，整体静态刚性提升40%以上，高速钢刀具雕刻亚克力材料时，进给速度可达6m/min，雕刻表面粗糙度可达Ra1.6，无需后续抛光处理；雕刻硬木材料时，单次下刀深度可达3mm，无明显振纹；雕刻软铝材料时，配合切削液使用，单次下刀深度可达0.5mm，加工精度可控制在0.05mm以内，完全满足常规加工场景的精度要求。同时该机架的模块化设计程度较高，所有零部件均可采用标准件组合或者常规铣削加工获得，无需专用模具，小批量生产时的制造成本可控，也方便用户根据自身需求改装更大行程的结构，或者更换不同功率的主轴、加装刀具冷却系统、吸尘系统等附件，扩展设备的加工能力。
