桌面级DIY数控雕刻机主机框架结构

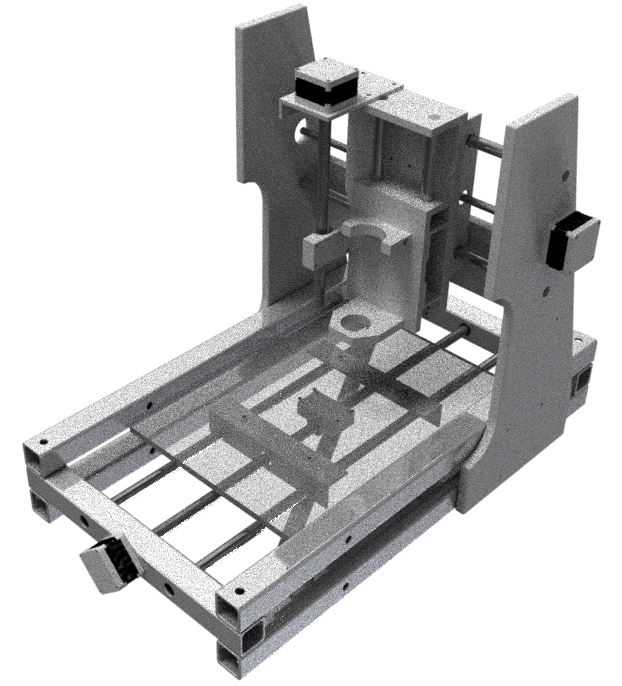

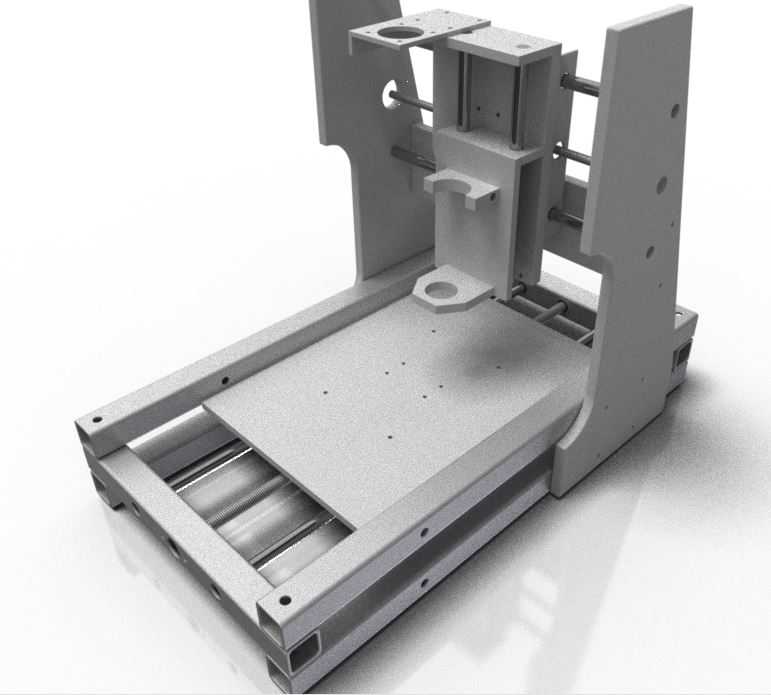

　　这套框架结构面向小型桌面加工场景设计，可适配软金属、塑料、木材等多种材质的平面铣削、浮雕雕刻、钻孔工序，常见于个人工作室打样、教学实训、小型文创产品加工场景，相比工业级雕刻设备，整体占地尺寸控制在桌面摆放范畴，无需专门的设备安装地基，普通承重工作台即可承载使用。从结构布局来看，采用固定龙门式的架构设计，底座为框架式焊接承托结构，内部预留了驱动组件、传动丝杆的安装空间，台面预设多组规则排列的安装孔位，可直接适配通用型T型槽工装板或者真空吸附平台，安装孔位的间距参考了市面常见小型夹具的安装尺寸，无需二次打孔即可完成常规工装的固定。两侧的立式支撑座与底座采用螺栓连接加定位销的组合固定方式，既保证了组装时的位置精度，

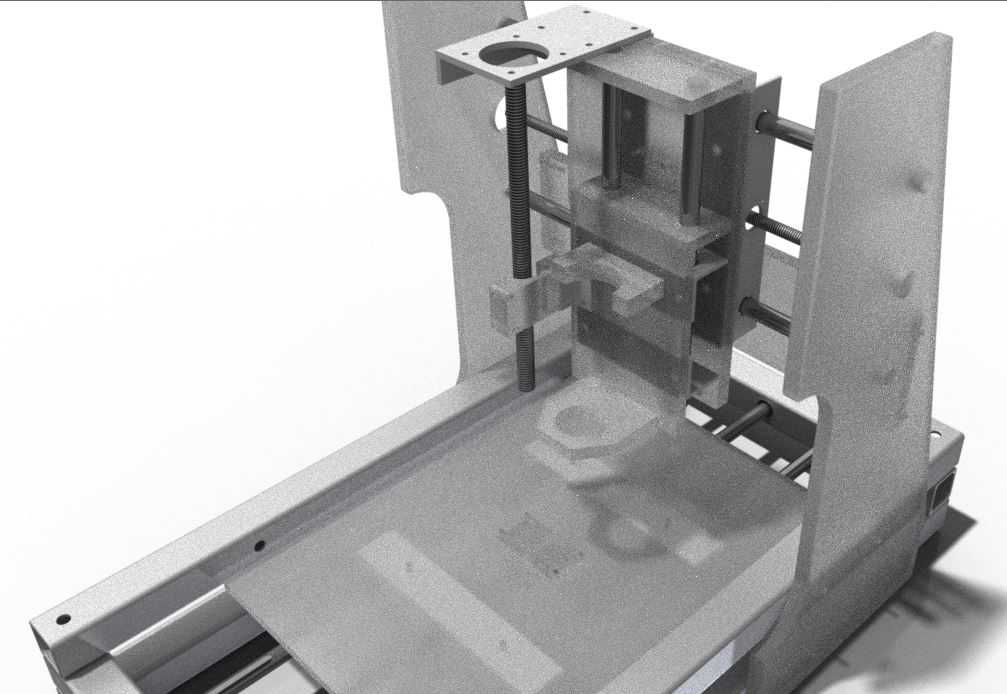

　　也方便后期拆解运输或者调整龙门跨距，支撑座上预留了直线导轨的安装基准面，加工时通过一次装夹铣削成型，避免了拼接带来的形位公差，保证Z轴滑台上下运动的直线度。Z轴滑台部分采用双层板叠加的结构设计，上层板预留主轴安装孔，可适配直径65mm、80mm两种常见规格的高速电主轴，安装孔周边设计了加强筋结构，避免主轴高速切削时产生共振，滑台侧面预留了丝杆螺母座、导轨滑块的安装位，同时设置了限位开关的触发挡片安装点，可直接适配接触式或者光电式限位组件，无需额外设计转接支架。传动部分的安装空间经过适配，X、Y、Z三个轴均可适配1204、1605两种常用规格的滚珠丝杆，也可根据成本需求替换为T型丝杆，丝杆两端的支撑座安装位预留了标准轴承室，

　　可直接装配角接触球轴承或者深沟球轴承，适配不同的传动精度需求。设计时特意将所有走线的空间预留在内侧腔体内，避免运动过程中拖链与加工碎屑、切削液接触，底座的下部四周设计了可调脚杯的安装螺纹孔，可通过调整脚杯高度来校准台面水平度，抵消工作台面的不平整误差。从装配逻辑来看，这套结构优先保证各运动轴的垂直度与平行度，所有连接面均设计了定位止口，组装时无需复杂的打表校准即可达到基础的装配精度，适合非专业加工场景的用户自行组装调试，各部件的壁厚经过核算，在保证整体刚性的前提下控制了整体重量，单人即可完成部件的搬运与组装。框架的边角位置均做了倒角处理，避免组装和使用过程中尖锐边角造成磕碰损伤，运动行程范围内预留了足够的安全间隙，

　　避免滑台运动到极限位置时与支撑座发生硬碰撞，同时各轴的运动极限位置均预留了缓冲垫的安装空间，可加装聚氨酯缓冲块降低限位触发时的冲击。这套结构没有集成电控箱、冷却系统等附属组件，用户可根据自身的加工需求灵活选配，比如加工木材、塑料时可选用风冷主轴搭配简单的吸尘装置，加工软金属时可搭配水冷主轴与切削液喷淋系统，扩展性较强，可覆盖从入门级DIY到小型半工业加工的不同使用需求。
