三叶曲面螺旋桨动力推进结构设计

　　在船舶推进、小型水下航行器、轴流流体输送设备的动力端设计中，螺旋桨是直接决定能量转换效率的核心部件，其曲面造型精度、桨叶分布逻辑、安装接口匹配度，会直接影响整套动力系统的推力输出、运行振动水平与能耗表现。做这类部件的三维结构设计时，不能只盯着外观曲面的顺滑度，要先从实际安装边界倒推核心参数：首先要匹配动力输出轴的轴径尺寸，桨毂中心的安装孔位要预留标准平键槽的配合空间，保证扭矩传递过程中不会出现打滑、应力集中的问题，桨毂的轴向长度也要和输出轴的装配段长度匹配，避免安装后出现轴向窜动的间隙。

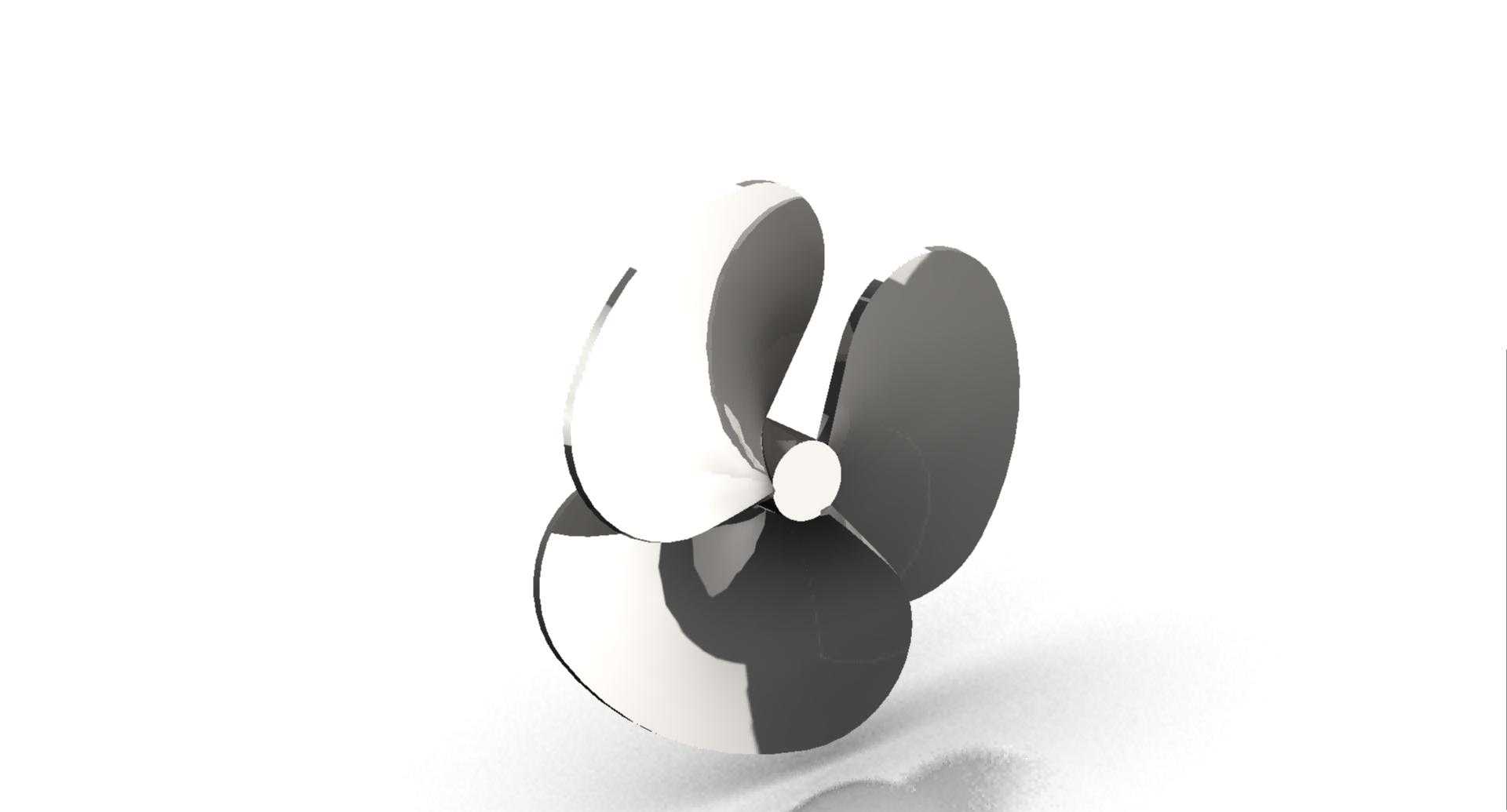

　　从结构特性来看，这款三叶式螺旋桨的桨叶采用等强度变截面曲面设计，从桨毂根部到叶梢位置，截面厚度逐步递减，根部做圆弧过渡处理，避免流体长期冲刷下根部出现应力疲劳裂纹；三个桨叶沿桨毂周向呈120度均匀分布，这种布局相比两叶结构，运转时的动平衡表现更好，在相同转速下输出推力更均匀，能有效降低轴系的径向振动，相比四叶及以上的多叶结构，又能减少桨叶之间的流体干涉，提升单叶的做功效率，适配中小功率的动力输出场景。桨叶的曲面弧度经过流体逻辑优化，导边做圆弧修型，随边做薄化处理，运转时能更顺滑地切割流体，减少紊流产生的能量损耗，叶梢位置做小角度上翘处理，能够降低叶梢涡带来的效率损失，同时减少空泡现象的产生概率，延长部件的实际使用寿命。

　　实际应用场景中，这类螺旋桨的适配范围很广，在小型内河作业船上，它可以作为主推进部件匹配柴油动力输出轴，将发动机的旋转扭矩转化为船舶前进的推力，设计时要注意桨叶的投影直径不能超过船舶尾部的吃水深度边界，避免运转时桨叶露出水面造成推力损失、打空产生异响；在小型水下机器人、无人潜航器上，这类螺旋桨可以作为姿态调整与巡航推进的执行部件，搭配密封轴套使用，桨叶的曲面精度直接影响潜航器的姿态控制精度，均匀的推力输出能让潜航器的定深、转向动作更平稳，不会因为推力波动出现姿态偏移；在轴流风机、管道流体输送设备中，调整桨叶的曲面角度后，这类结构也可以作为叶轮使用，驱动管道内的气体或液体定向流动，此时要注意桨叶和管道内壁的间隙控制，间隙过大会造成回流损失，间隙过小则容易出现运转剐蹭的问题。

　　设计思路上，做这类螺旋桨的三维建模时，首先要确定桨毂的基准尺寸，以安装轴的中心轴线为全局基准，先搭建桨毂的回转体结构，确定安装孔、键槽的位置与尺寸，再通过多个截面的型值点搭建单个桨叶的曲面，每个截面的翼型角度、弦长都要根据径向位置的线速度差异做对应调整，靠近桨毂位置的线速度低，翼型安装角更大，靠近叶梢位置的线速度高，翼型安装角逐步减小，保证整个桨叶从根到梢的做功效率均匀。单个桨叶曲面完成后，通过圆周阵列得到三个均匀分布的桨叶，之后对桨叶和桨毂的连接位置做圆角过渡处理，消除结构尖角，减少应力集中点，最后做整体的动平衡校验，在三维环境中模拟计算整体的质心位置，保证质心落在旋转轴线上，避免实际运转时出现偏心振动。

　　安装边界方面，除了核心的轴孔配合尺寸，还要考虑螺旋桨的轴向固定方式，通常在桨毂的端面会预留锁紧螺母的配合螺纹孔，安装时通过锁紧垫片和螺母将螺旋桨轴向锁定在输出轴上，防止运转过程中受轴向反推力作用出现松脱；桨叶的最大回转直径要和安装位置的周边结构预留足够的安全间隙，不管是船舶尾部的船体结构、还是管道的内壁、或是潜航器的外壳，都要保证螺旋桨在全转速运转、出现小幅轴系跳动时，桨叶不会和周边结构发生剐蹭碰撞。另外，桨叶表面的曲面顺滑度也会直接影响使用效果，建模时要保证曲面的G2连续，避免出现局部的凸起、凹陷，不然实际运转时这些位置会产生额外的流体阻力，甚至诱发局部空泡，长期使用会造成桨叶表面的气蚀损伤，缩短部件的更换周期。在不同的应用场景下，还可以根据实际的流体介质特性调整桨叶的表面处理要求，比如在海水环境中使用的螺旋桨，要考虑材质的耐腐蚀性，建模时不用额外做表面涂层的结构，但要在设计说明中标注表面防腐处理的要求；在清水或者空气介质中使用的场景，则可以适当降低表面粗糙度的要求，平衡加工成本和使用效率。
