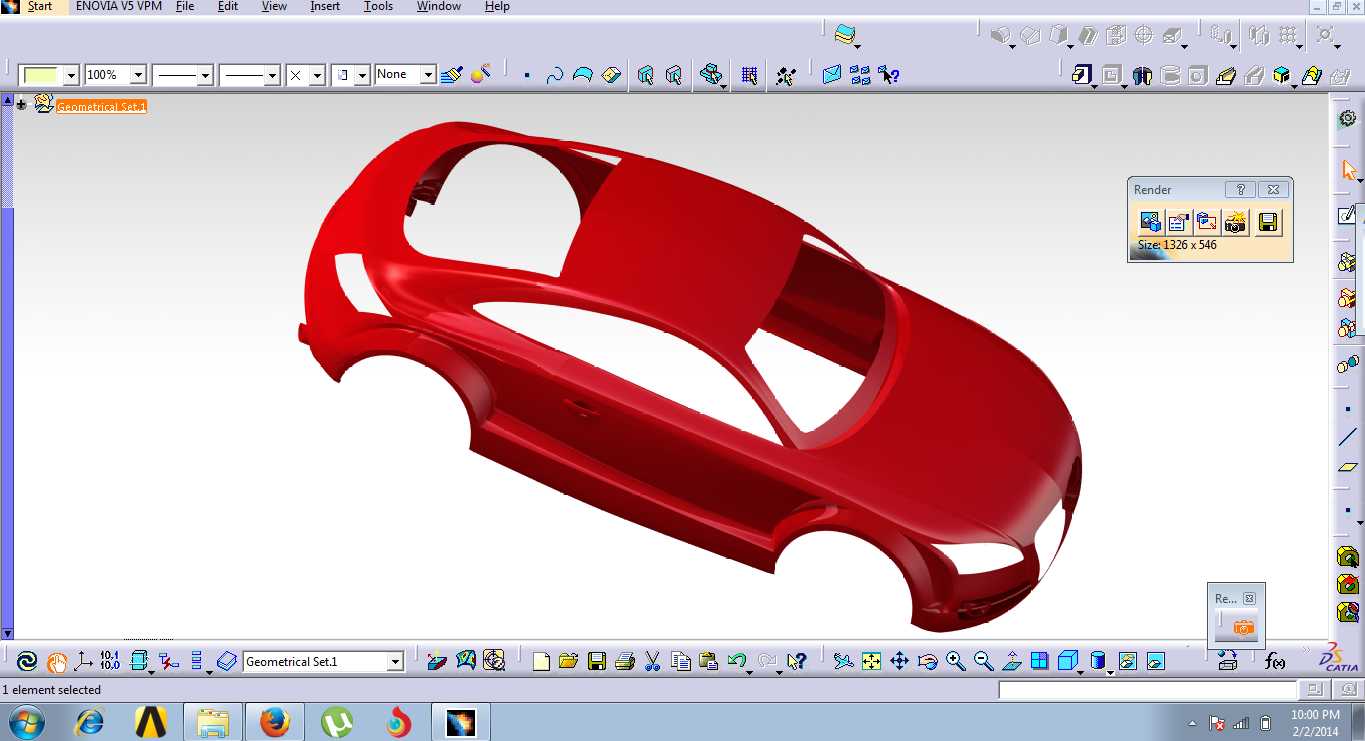

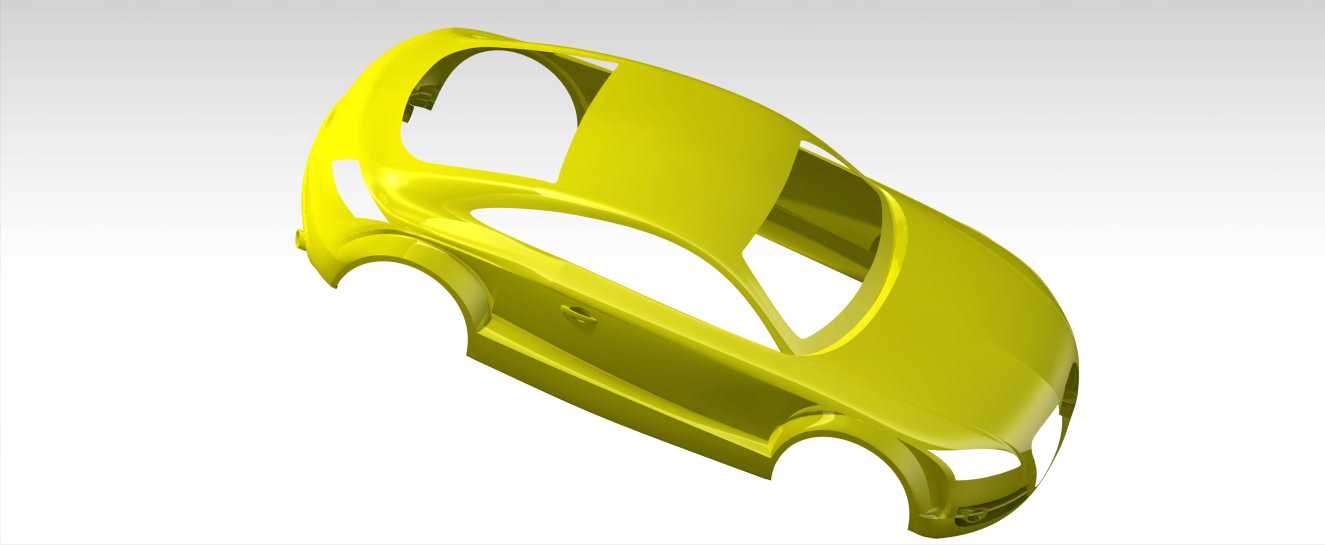

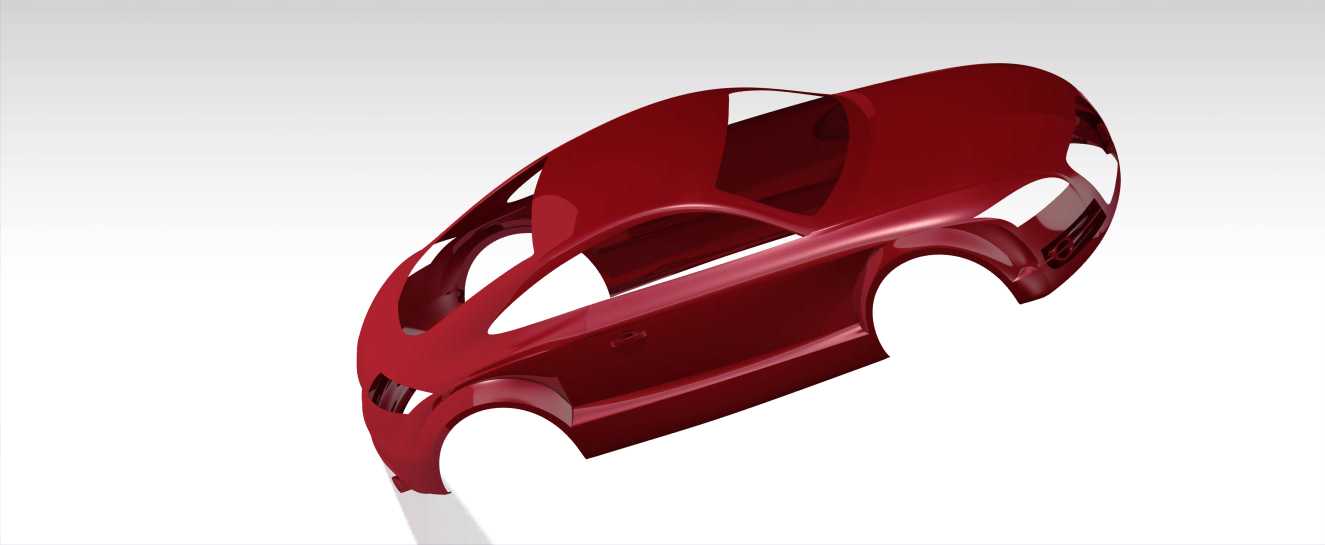

奥迪轿车车身外覆盖曲面结构设计

　　这套曲面结构是乘用车车身开发前期的核心外覆盖数据，主要服务于整车造型验证、外覆盖件冲压工艺预研、空气动力学仿真校核等环节，在整车正向开发流程中，属于造型冻结前的关键输出物，衔接造型创意与工程化落地两个核心阶段。从实际工程应用来看，这类外曲面数据首先会被用于风洞仿真的前置计算，通过曲面曲率连续性校验，排查车身表面存在的气流分离拐点，为后续风阻系数优化提供基础几何依据，尤其是翼子板与车门衔接处、A柱与前风挡过渡区域、引擎盖与前保险杠的拼接边界，都是气流扰动的高发区域，曲面的G2连续性直接影响仿真计算结果的准确度。在冲压工艺端，这套曲面可以直接作为外覆盖件拉延模的型面设计基础，工程师可以基于曲面的拔模角度、曲率半径变化，预判冲压过程中可能出现的起皱、开裂风险，提前调整工艺补充面的参数，减少后续模具试模的迭代次数。

　　从设计思路来看，这套曲面完全遵循量产乘用车的外覆盖件设计逻辑，没有保留非必要的造型冗余，所有曲面的分块边界完全对应量产车的实际焊接装配关系：前后翼子板、车门、引擎盖、后备箱盖、侧围的分缝位置都做了清晰的边界预留，曲面之间的过渡圆角完全符合量产冲压件的工艺要求，没有出现过小曲率半径导致的冲压成型困难问题。在人机工程适配层面，侧窗的开口轮廓、车门把手的安装曲面位置，都预留了足够的结构安装空间，曲面的内凹深度完全满足玻璃升降器、门锁机构的布置边界，不会出现后续结构设计时与外曲面干涉的问题。

　　从安装边界与尺寸逻辑来看，这套曲面的整体轮廓完全对应B级乘用车的尺寸区间，轴距对应的曲面长度、轮拱的开口尺寸都适配常规17-19寸轮毂的安装空间，轮眉处的曲面预留了轮胎跳动的安全间隙，在满载工况下轮胎上下跳动、转向时的最大包络都不会与翼子板曲面发生干涉。车身腰线的曲面走势兼顾了造型辨识度与冲压工艺性，腰线的棱线曲率做了渐进式过渡，避免了棱线过锐导致的冲压件滑移线问题，同时也能在车辆行驶过程中引导侧面气流，减少侧窗区域的积尘与风噪。前后保险杠的安装曲面预留了雷达、摄像头、灯具的安装平面，曲面的法向角度完全满足传感器的探测角度要求，不会出现信号被车身遮挡的问题。

　　在实际项目推进中，这类曲面数据还会被用于总装环节的装配干涉校验，比如外饰件安装时的定位孔位置、密封条的安装卡槽边界，都可以基于这套外曲面做反向偏移生成，保证外饰件装配后的间隙面差符合整车DTS要求。曲面的厚度偏移逻辑完全遵循量产车的外板厚度规范，偏移后的内表面可以直接作为内饰件、加强板的安装基准，减少后续结构设计时的基准转换误差。针对不同配置的车型衍生需求，这套曲面的参数化逻辑支持快速调整局部造型，比如运动版车型的包围曲面、轮毂造型的适配调整，都可以在基础曲面上做局部修改，不需要重新搭建整体曲面架构，能够大幅缩短衍生车型的开发周期。在碰撞安全仿真环节，外曲面的曲率与厚度参数也会作为行人保护仿真的基础输入，引擎盖的曲面变形空间、保险杠的吸能区域曲面走势，都直接影响行人碰撞时的伤害值计算，这套曲面的预留空间完全满足现行乘用车行人保护的法规要求，不需要做大的型面调整就能满足碰撞安全的设计目标。
