内燃机用带齿圈单质量飞轮结构设计

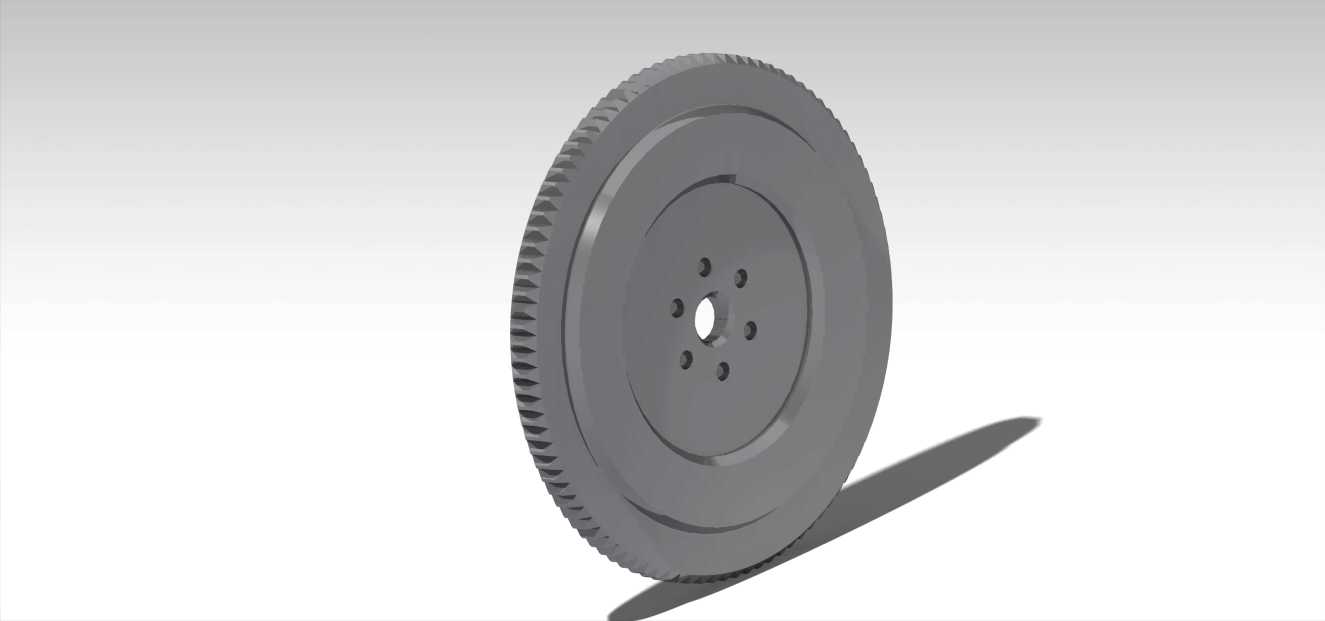

　　在往复式内燃机的动力输出端，飞轮是不可或缺的核心旋转部件，它的存在直接决定了发动机运转的平顺性与动力输出的连续性，很多刚接触动力总成设计的工程师容易忽略飞轮的惯量匹配逻辑，往往只照着参考模型改尺寸，最后装机后出现怠速抖动、起步顿挫甚至曲轴扭振断裂的问题，这类故障在小排量单缸、双缸内燃机上尤为常见。这款带启动齿圈的单质量飞轮，核心功能是通过自身较大的旋转惯量，储存活塞做功冲程的多余能量，在进气、压缩、排气三个非做功冲程释放能量，带动曲轴平稳越过止点，抵消曲轴连杆机构往复运动产生的转速波动，让动力输出端的转速保持在可控的波动范围内。从结构设计来看，这款飞轮采用整体式盘形结构，外缘热压装配启动齿圈，齿圈的模数、压力角、

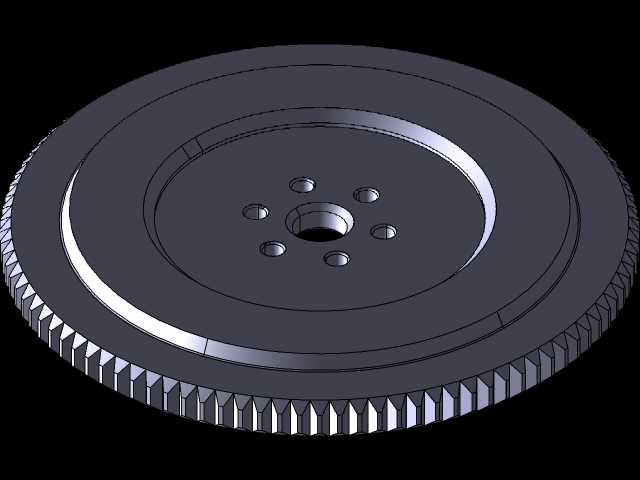

　　齿数需要和启动电机的驱动齿轮完全匹配，齿侧间隙控制在0.2-0.4mm之间，间隙过大会导致启动打齿异响，间隙过小则会出现齿面卡滞、冷启动时齿圈抱死的问题。飞轮本体的中心区域设计有与曲轴法兰定位的止口，止口的配合公差选用H7/k6过渡配合，保证飞轮与曲轴的同轴度控制在0.05mm以内，避免高速旋转时产生不平衡量。围绕中心止口均匀分布的6个螺栓过孔，孔位的位置度公差不超过0.1mm，螺栓采用8.8级以上高强度螺栓，按照对角分次拧紧的工艺要求装配，拧紧力矩根据螺栓规格匹配，避免飞轮运转时出现螺栓松动、剪切断裂的风险。飞轮的摩擦面是与离合器从动盘接触的核心工作面，这个平面的平面度公差需要控制在0.03mm以内，表面粗糙度达到Ra1.6，

　　既不能过于光滑导致离合器打滑，也不能过于粗糙加剧离合器片的异常磨损，摩擦面的厚度需要根据离合器的压紧行程预留足够的磨损余量，避免长期使用后飞轮变薄导致离合器分离行程不足。在设计过程中，飞轮的转动惯量需要和发动机的缸数、排量、怠速转速做精准匹配，惯量过大虽然能让怠速更平稳，但会导致发动机加速响应变慢，动力传动系统的整体惯量增加，换挡时的同步器负荷变大；惯量过小则无法有效抑制转速波动，怠速时抖动明显，低转速下容易熄火。这款飞轮的外缘做了加厚处理，尽可能将质量集中在旋转半径最大的区域，在相同总质量下获得更大的转动惯量，兼顾轻量化与惯量需求，同时在非摩擦面区域做了适当的减重凹坑，减少不必要的材料堆积，降低整体重量。安装边界方面，

　　飞轮的轴向总厚度需要匹配离合器壳体内的安装空间，齿圈的外径不能和离合器壳体、启动电机安装位发生干涉，中心定位止口的深度要和曲轴法兰的定位凸台长度匹配，保证装配后飞轮端面与曲轴轴线的垂直度不超过0.04mm，避免离合器片偏磨。飞轮做动平衡校正时，允许的剩余不平衡量根据最高工作转速计算，通常在端面钻孔去重，去重深度不能超过飞轮本体厚度的三分之一，避免破坏结构强度。实际应用中，这类单质量飞轮广泛应用在小排量乘用车、商用车、工程机械用内燃机、小型发电机组动力端，相比双质量飞轮结构更简单、成本更低、可靠性更高，适合工况相对稳定、对成本敏感的动力配套场景。设计时还需要考虑飞轮的材料选用，通常采用HT250以上牌号的灰铸铁铸造，这种材料耐磨性好、阻尼特性佳，能有效吸收曲轴传递的扭振，齿圈采用45号钢调质处理，齿面高频淬火，硬度达到HRC45-55，保证启动时的齿面耐磨性，避免多次启动后齿面打毛、崩齿。很多现场维修的故障案例显示，飞轮的常见失效形式除了摩擦面磨损、齿圈打齿之外，还有曲轴扭振导致的飞轮端面开裂，这就要求在设计阶段对飞轮的应力集中区域做圆角过渡处理，螺栓孔周围、减重凹坑的边缘不能有尖锐棱角，避免应力集中引发疲劳裂纹。
