机加工用单点切削刀具结构设计

　　在常规金属切削加工场景里，单点刀具是卧式车床、专用镗床等设备上完成外圆车削、内孔镗削、端面平削工序的核心执行部件，这类刀具的切削负荷完全集中在单一切削刃区域，设计阶段的结构合理性直接决定加工面的成型质量、刀具本身的耐损耗周期以及设备的切削稳定性。从实际车间使用的反馈来看，很多一线操作人员会忽略刀具安装时的悬伸长度边界，其实在建模阶段就需要把安装基准面的位置、刀体夹持段的截面尺寸做精准匹配，常规中小型车床的四方刀架夹持槽宽度多为20mm或25mm规格，这款刀具的刀体截面就对应适配标准夹持尺寸，安装时悬伸长度控制在刀体截面高度的1.5倍以内，就能最大程度避免切削过程中出现刀体振颤，减少加工表面的振纹缺陷。

　　设计这款刀具的时候，没有采用复杂的可转位刀片夹装结构，而是做了整体式的刀体构型，主要是针对小批量维修加工、试制件切削的场景，这类场景下加工材料多变、切削参数调整频繁，整体式刀体的刚性表现更稳定，不需要频繁调整刀片的压紧螺钉，也不会出现刀片定位偏移导致的尺寸超差问题。切削刃部分的几何角度是设计的核心，前角的取值参考了常规碳素钢、合金钢的切削特性，设置在8度到12度的区间内，既保证切削刃足够锋利，降低切削过程中的切削阻力，又不会因为前角过大导致刃口强度不足，在断续切削工况下出现崩刃问题。后角的设计则考虑了刀具后刀面与已加工表面的摩擦问题，取值控制在6度到8度，在减少摩擦的同时保证刃口的散热体积，避免切削热集中在刃口区域导致刀具快速磨损。

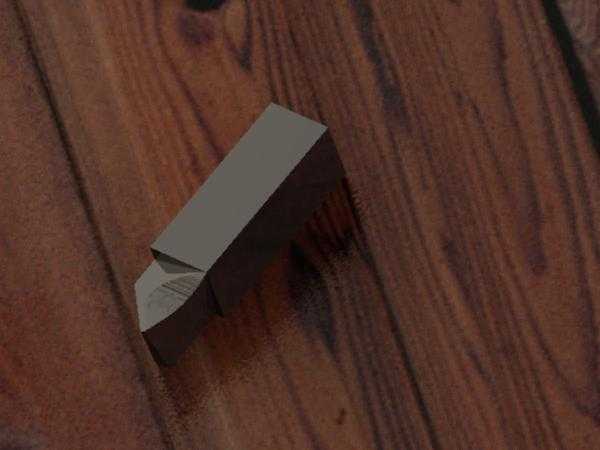

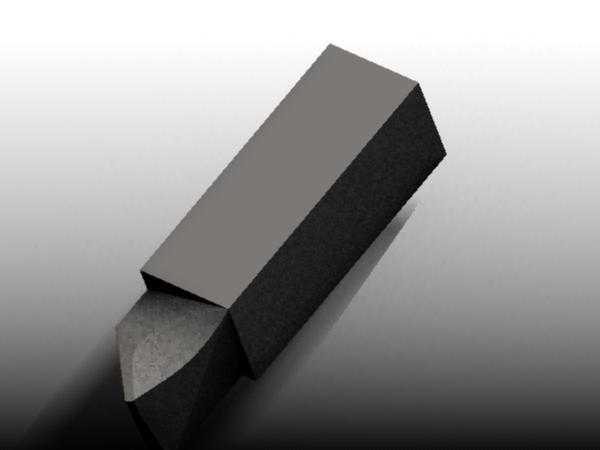

　　从外形结构来看，刀体采用长方体的基准构型，四个相邻面的垂直度公差控制在0.02mm以内，这样不管是正装切削外圆，还是反装切削反向端面，都能保证刀体与刀架定位面的紧密贴合，不会出现装夹倾斜导致的刀具角度偏差。切削部分的刀尖位置做了微小的圆弧过渡，圆弧半径控制在0.2mm到0.4mm之间，这个参数的选择是平衡了加工表面粗糙度和刀具耐用度的结果：圆弧半径过小，刀尖强度不足，加工后的表面残留高度大，粗糙度难以达到Ra1.6的常规要求；圆弧半径过大，切削过程中的径向切削力会明显升高，容易引起工艺系统的振动，尤其是在加工细长轴类零件的时候，过大的刀尖圆弧会直接导致工件出现让刀变形，尺寸精度无法保证。

　　在实际应用场景中，这类单点刀具除了常规的车削作业，还可以通过调整安装角度完成简单的成型面车削、切槽工序的预加工，很多小型机修车间不会配备全品类的专用成型刀具，通过刃磨这款单点刀具的切削刃角度，就能应急完成多种工序的加工，适配性更强。建模过程中特意把刀体的非工作部分做了等截面设计，没有多余的减重槽或者异形结构，一方面是降低毛坯锻造的工艺难度，普通的方钢毛坯就能通过铣削、磨削完成刀体的基准加工，不需要复杂的成型铣削工序；另一方面是等截面的刀体在刃磨的时候更容易找正基准，操作人员在工具磨床上刃磨刀具角度的时候，可以直接靠在磁性吸盘的基准面上，不需要制作专用的刃磨夹具，降低了刀具后期维护的成本。

　　安装边界的设计上，刀体尾部没有做定位卡槽，适配市面上绝大多数的手动压紧式四方刀架，安装时只需要保证刀尖高度与机床主轴回转中心等高，误差控制在0.1mm以内，就能避免出现扎刀或者切削面不平整的问题。如果遇到需要加工内孔的场景，只要搭配对应的刀排，这款刀具也可以作为内孔镗刀使用，只需要根据内孔的直径调整刀体在刀排上的伸出长度，保证排屑空间足够即可。切削刃的刃带部分做了0.1mm左右的负倒棱处理，这个结构细节很多新手设计的时候容易忽略，负倒棱可以有效提升刃口的抗冲击性能，在加工带氧化皮的锻件毛坯或者进行断续切削的时候，能大幅降低崩刃的概率，延长刀具的单次使用周期，减少换刀刃磨的辅助时间，提升整体加工效率。

　　从结构强度校核的角度，建模时对刀体的受力变形做了模拟验证，在常规切削参数下，也就是背吃刀量3mm、进给量0.2mm/r、切削速度120m/min的工况下，刀体的最大变形量不超过0.01mm，完全满足精加工工序的精度要求，不会因为刀体刚性不足导致加工尺寸出现锥度或者鼓形误差。刀体的材料默认选用常用的高速钢材质，也可以根据加工需求更换为硬质合金刀体的结构，只需要调整切削部分的硬度参数即可，整体的安装尺寸和外形结构不需要做任何改动，就能适配不同的切削加工场景，不管是加工普通的45号钢，还是加工硬度更高的合金钢、有色金属，都能通过更换刀体材质或者调整刃磨角度来满足加工要求。
