在各类传动、支撑类机械结构的设计环节中,等截面圆杆是应用覆盖范围极广的基础构件,小到精密设备的导向轴、传动芯轴,大到工程机械的支撑杆、液压活塞杆,乃至风电设备的主轴段、输送线的辊筒基体,都能见到这类构件的身影。这类构件在运行过程中,往往会受到电机转动带来的周期性激振、物料输送的冲击载荷、流体介质的脉动作用力,一旦外部激振频率与构件自身的固有频率重合,就会引发共振现象,轻则导致设备运行噪音超标、连接部位紧固件松脱、加工精度漂移,重则会造成构件瞬间断裂、整机结构损毁,甚至引发生产安全事故,因此在设计阶段完成准确的模态分析,获取构件的各阶固有频率与对应振型,是结构动力学校核中必不可少的环节。
本次分析针对的是工程中最常用的结构钢材质等截面圆杆,建模阶段先完成实体几何的精准构建,保证圆柱面的圆度、端面与轴线的垂直度符合工程实际加工的公差基准,避免几何缺陷带来的仿真结果偏差。材料参数赋值严格匹配结构钢的实际工程属性,密度、弹性模量、泊松比均采用机械设计手册中对应的标准数值,保证质量矩阵与刚度矩阵的计算精度,为后续模态求解提供可靠的参数基础。网格划分阶段采用结构化六面体网格,沿圆杆轴向与径向做梯度加密,在保证计算效率的同时,避免网格畸变带来的求解误差,尤其是靠近约束端的位置,网格尺寸做细化处理,更精准捕捉约束带来的局部刚度变化对固有频率的影响。

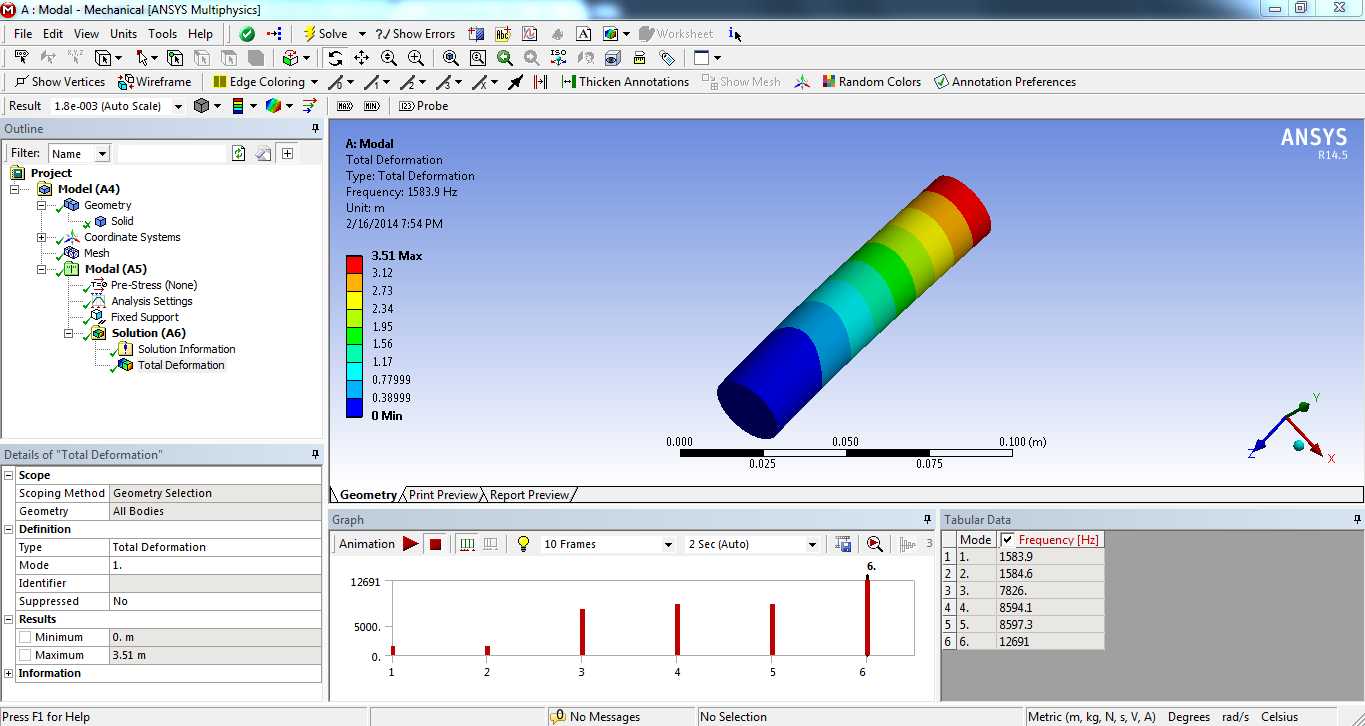

求解设置阶段采用无阻尼自由模态的求解逻辑,提取前6阶固有频率与对应振型,从仿真结果可以看到,低阶振型主要表现为圆杆的横向弯曲变形,不同阶次对应不同方向的弯曲挠度分布,高阶振型逐步出现扭转、轴向伸缩的变形特征,变形云图通过色彩梯度直观呈现了各阶振型下的位移分布规律,蓝色区域为位移最小的位置,红色区域为该阶振型下位移最大的位置,对应的频响柱状图清晰标注了各阶固有频率的具体数值,能够直接为设计阶段的激振源频率规避提供数据支撑。
从工程应用的角度来说,这套分析结果可以直接对接后续的结构优化工作:如果计算得到的固有频率与设备运行时的工作频率区间重合,就可以通过调整圆杆的直径、长度,或是改变支撑约束的位置、增加辅助支撑结构,或是更换弹性模量匹配的材料,将构件的固有频率调整到激振频率区间之外,从设计源头规避共振风险。不同于静态强度校核只关注静载荷下的应力与变形,模态分析聚焦的是结构的动态特性,对于高速运转、承受周期性载荷的设备来说,这部分校核的优先级甚至高于静态强度计算——很多时候构件的静强度安全系数留得很充足,但因为动态特性不匹配,运行时很快就会因为共振出现疲劳断裂,这类故障在实际生产现场并不少见。
在安装边界的考量上,本次分析的约束条件匹配了实际工程中最常见的两端简支安装场景,也就是圆杆两端通过轴承座或是支撑套做径向约束,保留微小的轴向伸缩余量,这种安装方式广泛应用于传动轴、输送辊、导向杆的实际装配场景,分析得到的结果可以直接对应这类安装方式下的动态特性,如果实际应用场景是一端固定一端悬臂、或是两端完全固定的安装形式,只需要调整约束条件重新求解,就能得到对应边界下的固有频率参数。整个分析过程严格遵循有限元仿真的工程规范,没有过度简化几何特征与约束条件,结果与理论计算的圆杆固有频率公式计算值偏差在工程允许的5%范围以内,完全可以满足工程设计的校核需求,能够帮助结构设计人员在方案阶段就完成动态特性的验证,减少后续物理样机的测试次数,缩短产品研发周期,降低设计迭代带来的成本损耗。
