多通路流体转接集成式金属接头结构

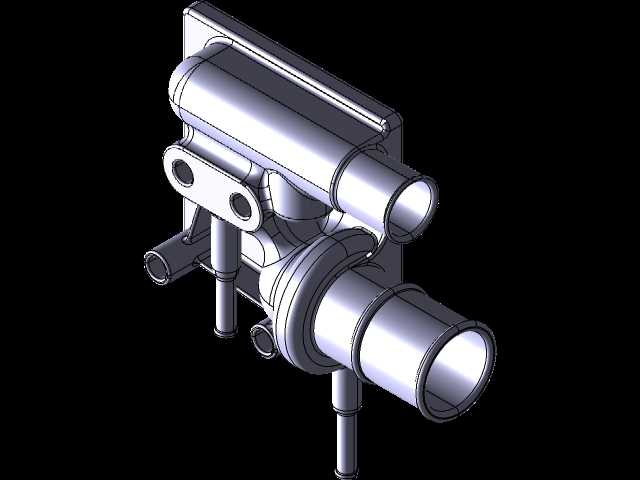

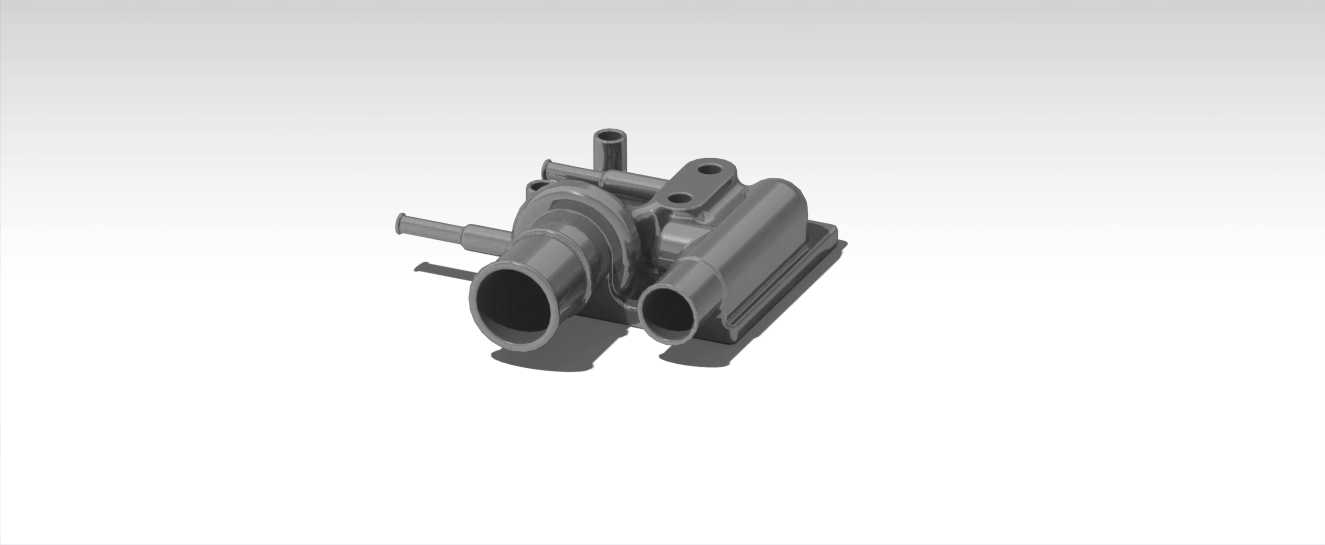

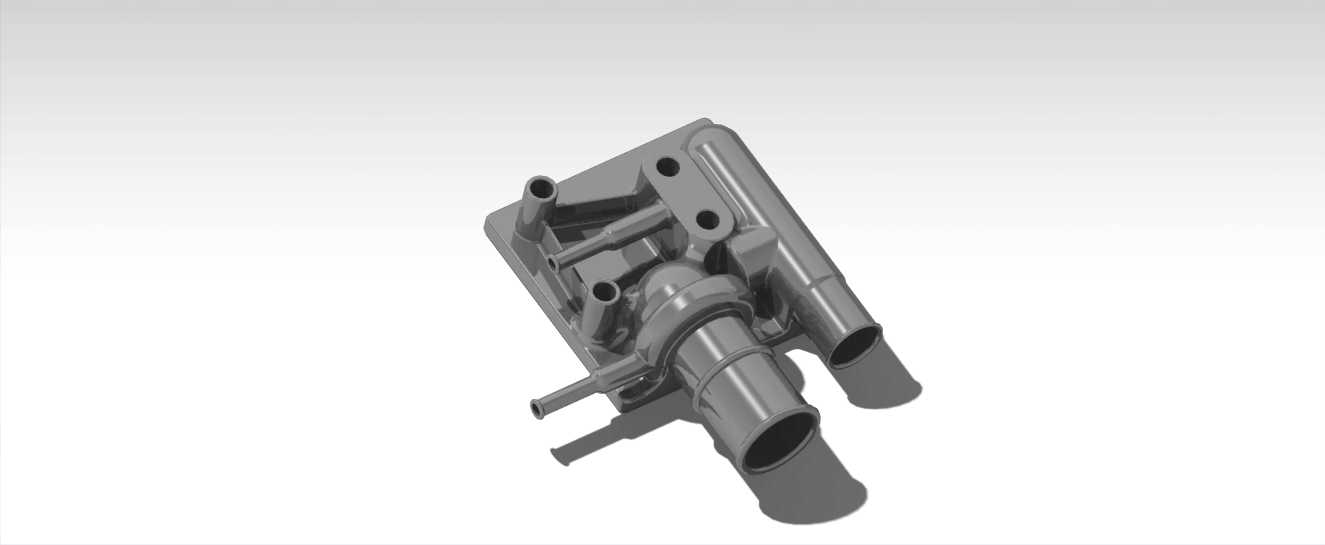

　　在流体输送系统的实际工程应用中，这类多通路集成式转接构件常被布置在动力舱、流体控制单元的管路交汇节点，承担不同通径管路的介质分流、合流与流向转接作用，适配气、液两类常规工业介质的输送场景，常见于工程机械液压回路、车用冷却系统、工业流体控制机柜的内部管路排布中。从结构设计逻辑来看，该构件采用一体化铸造成型的基体作为核心承载结构，避免了多零件拼接带来的密封泄漏风险，基体上预留的多个不同通径的管路接口，分别对应不同流量等级的管路连接需求，其中两个大口径接口负责主通路的大流量介质通行，其余小口径接口则承担支路分流、测压接口或者旁通回路的连接功能，接口端部均做了适配标准管路快插或卡套连接的结构设计，无需额外加工转接面即可完成现场管路装配。

　　设计阶段首先梳理了目标应用场景下的管路走向约束，将所有接口的朝向按照实际安装空间内的管路排布角度做了定向设计，避免装配后出现管路弯折半径过小导致的流阻增大或者管路疲劳损伤问题，基体上预留的多个安装孔位，可直接通过螺栓将整个构件固定在安装基面的对应螺柱上，安装孔的位置度公差控制在0.1mm以内，保证批量装配时的互换性，不需要现场配做安装孔。从外形尺寸与安装边界来看，该构件整体轮廓在三维空间内的最大包络尺寸适配多数紧凑型动力舱的安装间隙，基体的壁厚经过耐压校核，能够承受常规工业流体系统的工作压力，外表面的加强筋结构沿着介质流动的压力冲击方向布置，既提升了整体结构刚度，避免高压工况下出现基体变形导致的接口错位，又尽可能控制了构件整体重量，

　　不会给安装基面带来额外的负载负担。实际装配过程中，该构件的接口排布高度差经过精准计算，不同口径的管路连接后不会出现操作空间干涉，使用标准扳手即可完成所有接口的管路锁紧操作，不需要定制特殊工装。在流体性能层面，内部流道做了圆弧过渡处理，避免直角转弯带来的流阻突变与介质紊流，减少介质输送过程中的压力损失，同时也能降低介质内杂质在流道拐角处沉积堵塞的概率，延长构件的免维护周期。这类集成式转接结构相比传统的多个三通、弯头拼接的管路方案，能够减少至少40%的管路接头数量，直接降低了整个流体回路的泄漏点数量，同时大幅压缩管路排布所占用的空间，让整个流体控制单元的结构更加紧凑，在空间受限的移动设备流体回路中应用优势尤为明显。

　　建模过程中对所有接口的同轴度、安装面的平面度都做了参数化约束，修改接口通径或者安装孔位置时可以直接驱动参数调整，不需要重新绘制基础特征，能够快速适配不同参数要求的同类型产品改型设计，结构上的所有圆角、倒角都按照机械加工的工艺要求做了规范设置，不存在无法脱模或者加工干涉的特征，能够直接对接铸造工艺与后续机加工的工艺要求，不需要做额外的工艺性修改。
