双腔式抽水孔阀体铸件结构设计

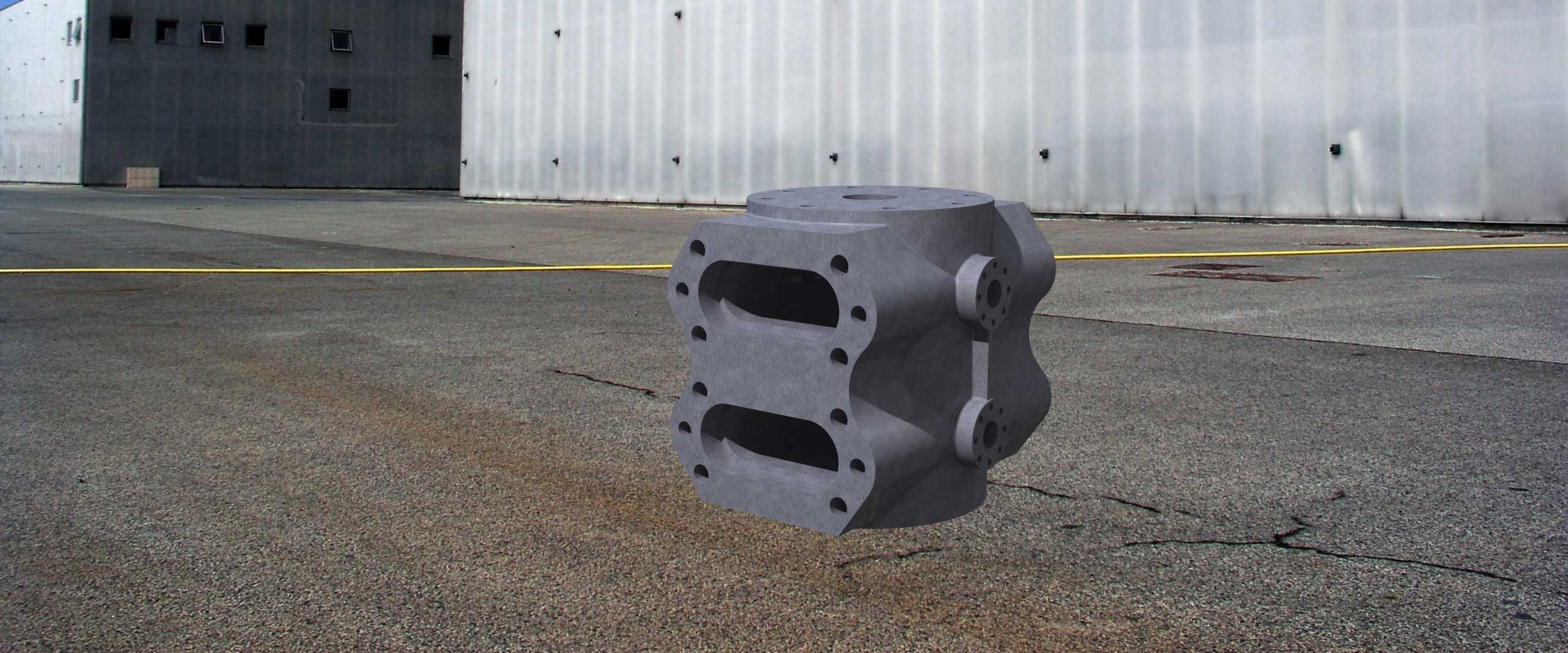

　　在给排水、矿山疏干、水利工程的流体输送管路系统中，这类双腔结构的抽水孔部件是管路分支、流体导流的核心承压构件，日常多安装在水泵进水侧的管路节点上，承担着分流抽水、平衡管路水压、连接多支路输水管道的作用，区别于普通单通道阀体，其双腔并行的结构设计可以同时对接两路独立的抽水支路，在井下作业面排水、基坑多点降水这类需要同时抽取不同位置积水的场景中，能大幅减少管路分叉接头的使用数量，降低管路泄漏点的排查维护工作量。从结构设计逻辑来看，整个部件采用一体化铸造成型的壳体结构，主体为对称式的双矩形通腔设计，两个腔体上下平行排布，腔体外侧的法兰连接面做了加厚处理，每个法兰面均匀布置8个螺栓安装孔，

　　安装时可以通过螺栓配合密封垫片直接对接同通径的输水管道，不需要额外加装过渡接头。部件侧面的圆形凸台结构为侧向支路接口，接口端面同样预留了螺栓孔位，可根据现场管路布置需求接装压力表、排气阀或者旁通支路，不用在主管道上额外开孔焊接，避免现场焊接带来的焊缝锈蚀、承压强度下降问题。在安装边界的尺寸控制上，设计阶段就充分考虑了井下、基坑这类狭窄安装空间的操作需求，主体壳体的外轮廓没有突出的尖锐棱角，所有棱边都做了铸造圆角处理，既可以减少铸件冷却过程中的应力集中问题，也能避免安装过程中磕碰损坏密封件或者划伤施工人员。两个主法兰面的螺栓孔采用跨中布置方式，安装时螺栓可以从任意方向穿入紧固，不需要调整阀体的周向角度，适配不同走向的管路安装需求。

　　从功能特性上看，双腔之间的分隔筋做了加厚设计，筋板厚度比腔体外壁厚30%左右，能够承受两个腔体存在压差时的侧向推力，避免长期运行过程中分隔筋变形导致两腔串水。腔体内部的流道做了圆弧过渡处理，没有直角转折的结构，流体通过时的局部阻力更小，能降低抽水过程中的水头损失，减少水泵的无效能耗。部件顶部的凸台结构为排气螺塞安装位，设备初次充水运行时，可以拧开螺塞排出腔体内的空气，避免气蚀损伤水泵叶轮，日常维护时也可以通过这个位置接入冲洗管路，冲刷腔体内沉积的泥沙、杂物，不用拆解整个阀体就能完成疏通作业。在材质适配性上，这类铸件默认采用灰铸铁材质，承压能力可以满足1.6MPa以下的输水工况需求，如果是用于输送有弱腐蚀性的矿井水，

　　也可以更换为球墨铸铁或者铸不锈钢材质，安装连接尺寸完全通用，不需要重新设计管路对接结构。实际现场使用中，这类双腔抽水孔部件相比传统的单孔三通接头，结构刚度更好，长期承受管路振动和水压波动时不容易出现法兰面变形漏水的问题，两个独立腔体可以分别控制通断，当其中一路需要检修维护时，只需要关闭对应支路的阀门，另一路可以正常保持抽水作业，不用整个系统停机，能有效提升排水系统的连续运行可靠性。建模过程中，所有法兰的螺栓孔位置度、密封面的平面度都严格按照管路附件的通用公差要求设定，密封面预留了0.2mm的加工余量，铸造完成后只需要精铣密封面就能满足密封要求，不需要对整个壳体进行二次加工，能有效控制生产加工的成本。侧面接口的凸台高度设计充分考虑了螺栓扳手的操作空间，紧固侧面接口的螺栓时，扳手不会和主壳体发生干涉，现场安装操作更加便捷。
