离心泵外壳结构三维设计参考模型

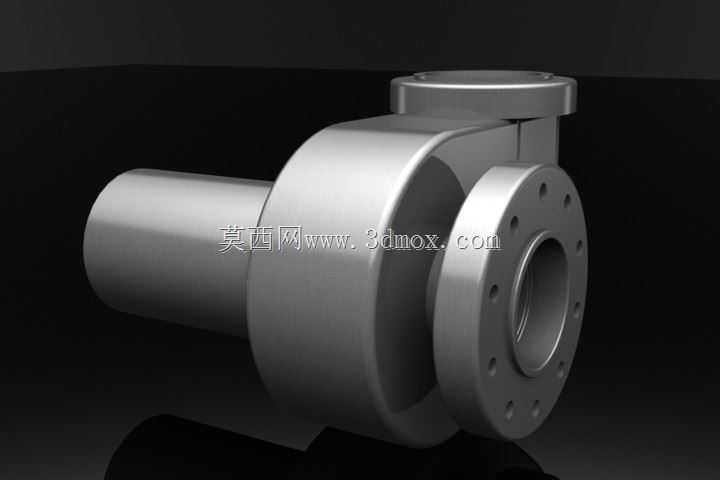

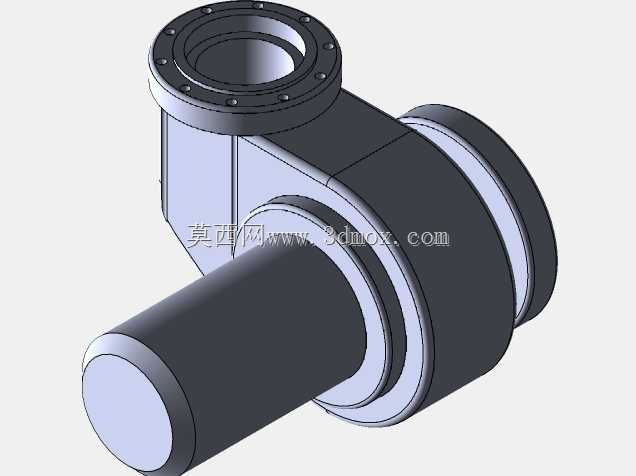

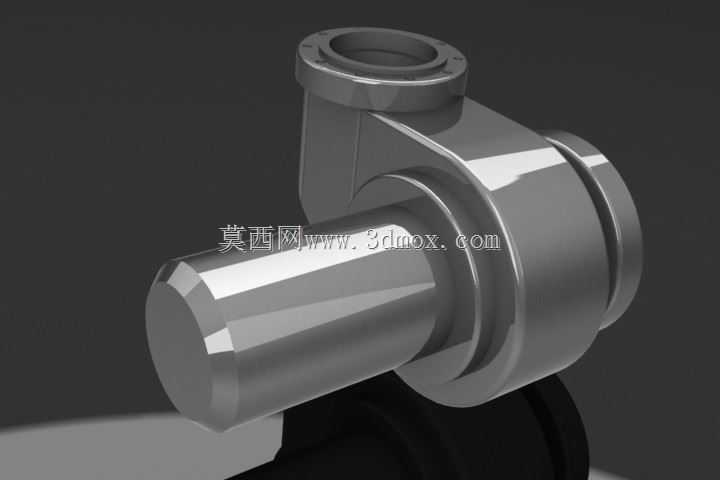

　　设备配套选型阶段的使用频率远高于带全内部细节的完整模型——很多时候在做厂区管路排布、设备撬装集成设计时，不需要拆解泵的内部结构，只需要明确泵体的进出口位置、法兰安装尺寸、底座固定孔位的相对位置，就能完成周边配套结构的设计，这类简化模型刚好匹配这类设计场景的需求，不会因为过多内部细节占用建模软件的运行资源，也能避免无关结构干扰整体布局判断。从设计思路上看，该壳体采用了离心泵经典的蜗壳式外部轮廓，侧部伸出的圆柱段是泵轴的穿设安装位，端部带螺栓孔的法兰结构是介质输出接口，顶部凸起的接口结构是介质吸入端，这种轴向吸入、径向排出的结构形式是单级离心泵最常见的布局，能够匹配绝大多数常规工况的安装需求。在安装边界层面，在流体输送类工业场景中，离心泵是应用覆盖范围极广的动力输送设备，从市政供水、化工介质输送到暖通循环、工业冷却系统，都能见到这类设备的身影，而泵壳作为离心泵的核心承压外壳部件，直接决定了设备的安装适配性、流道导向效率与整体承压能力，是结构设计阶段需要重点打磨的核心零件。本次呈现的壳体结构仅保留外部安装与接口形态，未做内部叶轮、密封组件等细节建模，适合作为方案阶段的布局参考、设备装配干涉校验的占位部件使用，能够帮助设计人员在整机方案排布阶段快速确认泵体的外部边界，提前规避管路对接、安装空间预留不足的问题。从实际工程应用角度看，这类仅保留外部形态的壳体模型，在产线布局规划、

　　设计这类壳体时需要重点关注几个核心尺寸的匹配：首先是进出口法兰的螺栓孔分布圆直径、法兰端面的平面度要求，这直接决定了管路对接时的密封可靠性，如果法兰孔位偏差超过允许范围，现场安装时会出现螺栓无法穿入、密封垫压合不严导致泄漏的问题；其次是泵轴安装位与壳体中心的同轴度，虽然这个模型没有做内部细节，但在实际生产中这个位置的形位公差直接影响后续叶轮装配后的运转同心度，偏差过大会导致设备运行时振动超标、机械密封过早磨损；另外还要关注壳体底座的安装孔间距，这个尺寸需要和配套的泵架、安装基座的孔位完全匹配，否则现场安装时会出现泵体无法固定的问题。在不同的应用场景下，泵壳的材质选择会有明显差异：输送常温清水的民用供水场景多采用铸铁材质，

　　成本低且刚性足够；输送腐蚀性化工介质的场景会采用不锈钢或者内衬防腐材质的壳体，避免介质长期冲刷腐蚀导致壳体穿孔；输送高温介质的场景则会选用耐热铸钢材质，同时在结构设计时预留热膨胀的补偿余量，避免温度变化产生的热应力导致壳体变形开裂。很多刚接触流体设备设计的人员容易忽略泵壳外部结构对安装的影响，比如壳体上的吊装凸台位置、外接仪表的接口预留位置，如果在方案阶段没有提前确认这些结构的位置，很容易在后续配套管路安装时出现操作空间不足、仪表无法拆装的问题，这类简化的外壳模型刚好可以在方案阶段用来做空间校验，提前发现布局冲突，减少后续详细设计阶段的反复修改。在做撬装式泵站集成设计时，设计人员需要把泵、阀门、管路、仪表都集成在同一个底座框架内，

　　这时候每一个部件的外部轮廓尺寸都需要精准把控，泵壳作为整个泵单元体积最大的部件，其外形直接决定了撬装框架的最小宽度与高度，使用这类只保留外部形态的模型，可以快速完成撬装框架的初步布局，确认各个部件之间的操作预留空间是否满足规范要求，比如阀门的操作手轮是否有足够的转动空间、管路法兰的拆装位置是否预留了扳手操作空间、设备起吊时吊绳是否会和周边部件产生干涉。另外在做设备三维可视化展示、产线数字孪生搭建时，这类轻量化的外壳模型也非常适用，不需要加载内部复杂的零件结构，就能还原设备的真实外观形态，既保证了可视化的真实感，又能降低整个数字孪生场景的模型面数，提升系统的运行流畅度。需要明确的是，这类仅保留外部结构的模型不能直接用来做生产加工的图纸依据，因为它没有标注内部流道的型线尺寸、壳体壁厚、密封槽的具体结构，也没有标注各个加工面的公差要求，它的核心定位是方案阶段的布局参考、装配校验的占位模型，帮助设计人员提升方案阶段的工作效率，减少不必要的重复建模工作。在实际的设计流程中，通常会先使用这类简化外壳模型完成整体方案的布局评审，确认整体安装空间、接口位置都满足项目需求后，再开展内部流道、壁厚、密封结构的详细设计，这样的设计流程能够大幅降低方案反复修改带来的工作量，避免在方案还没确定的阶段就投入大量精力做细节建模，提升整体的设计效率。
