径向连接式气压测量表三维结构模型

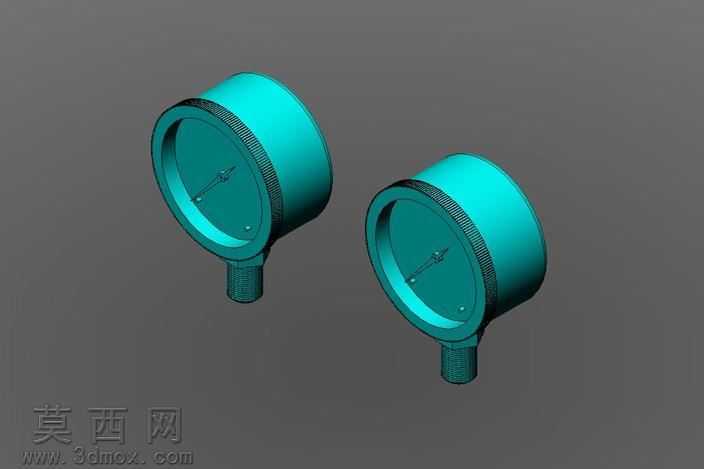

本作品为径向安装式气压测量表的三维建模成果，建模过程围绕工业测量仪表的真实结构逻辑展开，首先通过草图绘制完成圆形表壳的轮廓约束，以旋转凸台命令生成表壳的基础基体，针对表壳外圈的防滑滚花结构，采用圆周阵列结合拉伸切除的方式实现，还原了真实仪表便于手动旋拧安装的纹理细节。建模阶段对表盘腔体的深度、接头外螺纹的螺距参数均按照通用气压表的行业标准进行尺寸匹配，确保各部件的装配间隙符合实际生产的公差要求，避免出现结构干涉问题。材质渲染环节，表壳主体采用哑光青蓝色工程塑料材质，调整材质的粗糙度、反射率参数模拟工业仪表常用的酚醛树脂外壳质感，表盘区域设置半透明玻璃盖板材质，添加轻微的环境反射效果还原玻璃表面的通透光学特性，底部的径向连接接头采用深灰色哑光金属材质，模拟镀锌处理的金属接头质感，同时对表盘上的指针、刻度定位凸点进行细节建模，还原指针的细长悬臂结构与表盖的固定点位结构。设计过程中充分考虑气压表的实际使用场景，整体结构分为表壳主体、透明表盖、测量指针、径向接头四个可拆分的独立部件，既还原了成品仪表的外观形态，也保留了内部结构的装配逻辑，可用于工业测量仪表的结构展示、安装场景模拟、教学演示等用途，模型的曲面过渡均做了圆角处理，避免尖锐棱角，符合工业产品的外观设计规范，渲染阶段采用中性灰色背景配合柔和的侧方打光，清晰呈现表壳的滚花细节、接头的外螺纹结构以及整体的圆柱形态，两个不同视角的展示分别呈现了气压表的正面表盘形态与侧方安装角度，完整展现模型的外观特征与结构比例。
