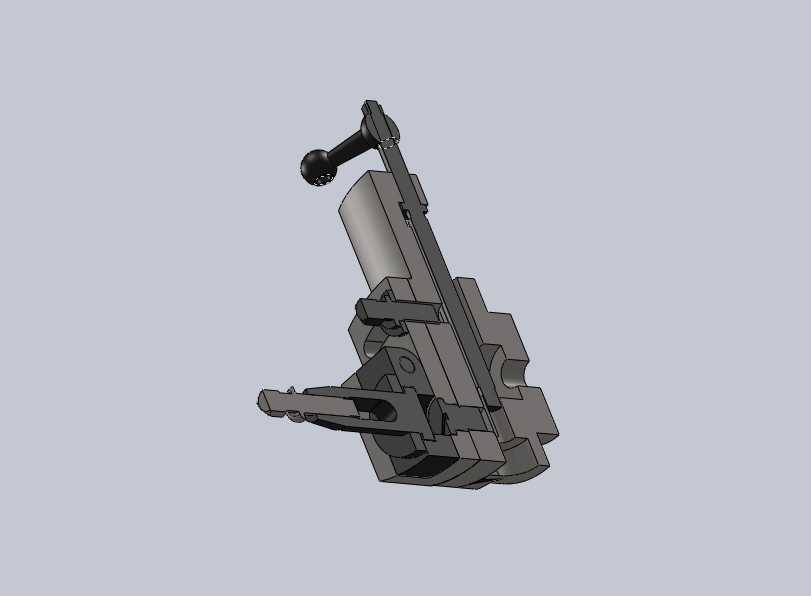

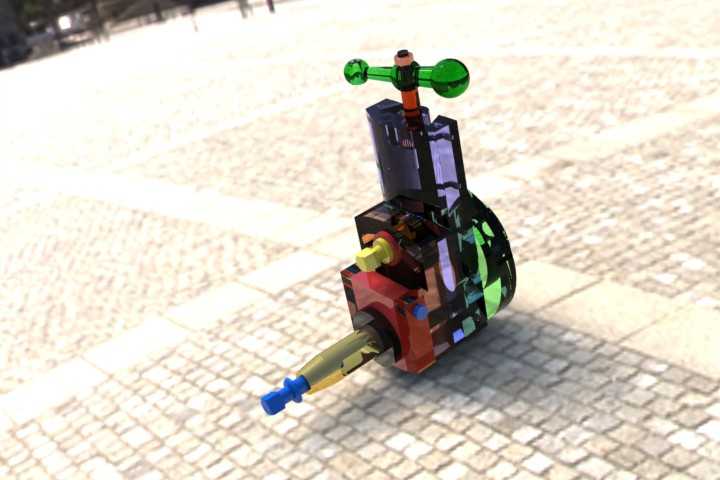

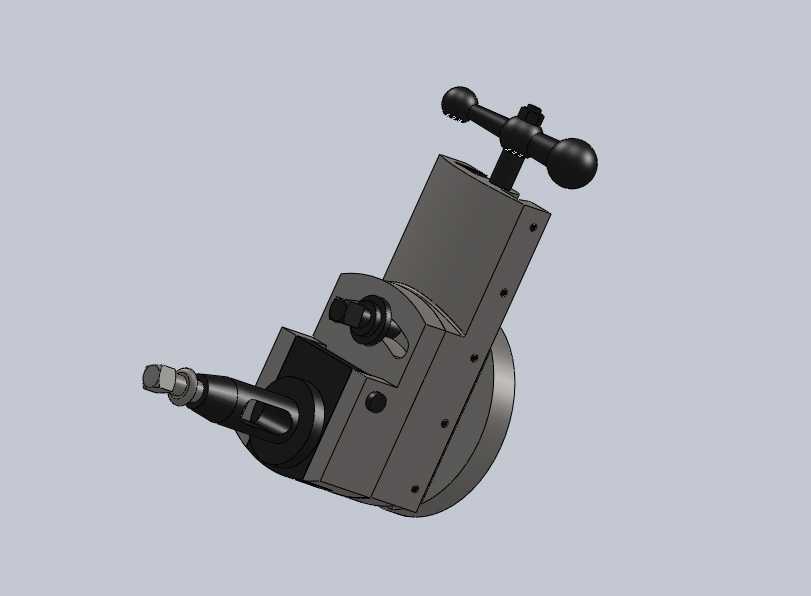

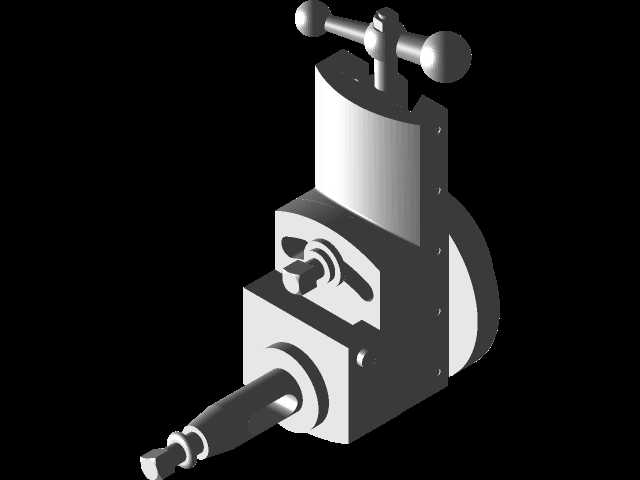

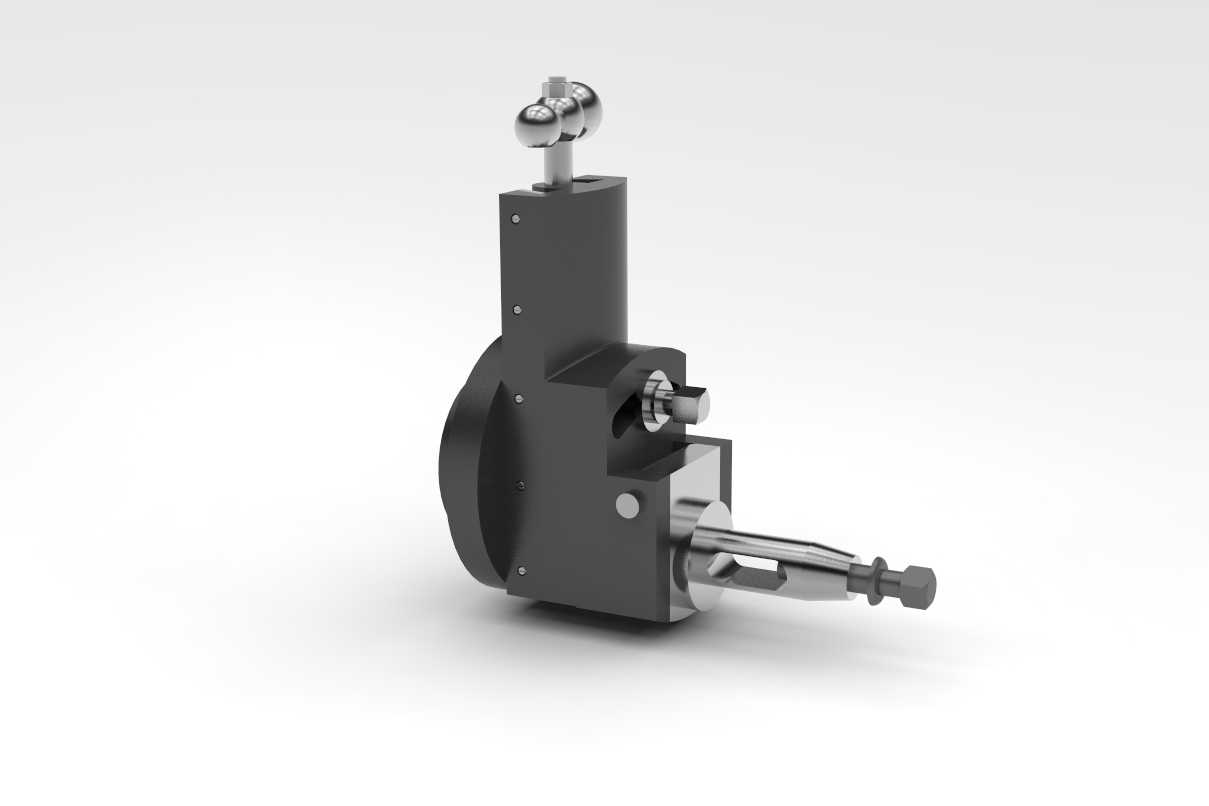

成型机配套整形刀具固定夹持刀架结构

　　在冲压成型、型材精整这类批量加工场景里，刀具的装夹刚性直接决定了连续加工的尺寸一致性，这套整形刀架就是专门为成型机工位配套设计的刀具承载构件，核心作用是把整形作业用的切削、压整刀具牢牢固定在成型机的作业工位上，抵消加工过程中产生的径向、轴向切削反力，避免刀具出现窜动、振颤导致的工件整形尺寸超差。从结构布局来看，这套刀架采用了分体式锁紧的设计思路，底座部分设置了与成型机工作台适配的定位卡槽，安装时可以直接卡入工作台的T型槽定位基准，不需要额外做复杂的找正工序，底座的安装孔位采用了长圆孔设计，能够在小范围内调整刀架的前后安装位置，适配不同进给行程的成型机主轴布局，安装边界的尺寸设计充分考虑了常规成型机的工位间距，

　　整体外廓不会和相邻工位的送料、卸料构件产生运动干涉。刀架的夹持段采用了侧压式锁紧结构，操作手柄通过偏心轮机构带动压块动作，更换刀具时只需要扳动手柄就能松开夹持腔，放入刀具后复位手柄即可完成锁紧，不需要额外使用扳手拧动多组螺栓，能够大幅缩短换刀的辅助时间，适配批量加工过程中频繁换型的作业需求。夹持腔的内壁做了淬硬处理，表面硬度达到HRC48-52，能够承受刀具锁紧时的压应力以及加工过程中的振动冲击，避免长期使用后夹持腔出现磨损变形导致的装夹精度下降。刀架的导向部分设置了可调式镶条，能够根据使用磨损情况调整导向间隙，保证刀架在进给过程中的运动直线度，避免出现爬行、偏摆的问题，导向面的润滑槽采用了环形布局，

　　加注润滑脂后可以长时间保持润滑状态，减少日常维护的频次。在实际应用场景中，这类刀架主要用在型材成型生产线的精整工位，负责固定整形刀对冷弯成型后的型材截面尺寸做最后精整，也可以适配在小型冲压设备上做专用刀具的装夹载体，相比通用型刀架，这套结构的针对性更强，夹持力的传递路径更短，锁紧刚性更好，在高速连续冲压作业下也能保持稳定的刀具位置精度。设计过程中充分考虑了加工工艺性，所有的外露棱边都做了倒角处理，避免装配和换刀过程中出现划伤操作人员的风险，各个活动部件的配合公差选用了基孔制的间隙配合，既保证了动作的灵活性，又不会因为间隙过大导致装夹精度损失，受力较大的锁紧销轴、偏心轮部件都采用了合金结构钢材质，经过调质处理后具备足够的强度和韧性，

　　能够承受长期交变载荷的作用不会出现断裂、变形的问题。刀架的整体重心设计偏向安装底座一侧，安装后整体稳定性更好，即使在较大切削力的作业工况下也不会出现倾覆的风险，手柄的操作位置设置在刀架的侧上方，操作人员站在设备操作侧就可以轻松完成换刀操作，不需要探身到设备内部，操作安全性更高。
