带垂直加劲肋铆接纵向构件节点结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:360051
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构
  • 带垂直加劲肋铆接纵向构件节点结构

  在重型钢结构承载体系的设计环节中,纵向构件的节点连接性能直接决定了整段梁体、桁架或者大型设备底座的荷载传递效率,这类带垂直加劲肋的铆接纵向构件节点,常见于大跨度工业厂房的屋面檩条拼接段、桥式起重机的主梁纵向加劲构造、重型输送设备的机架纵向承力段,以及部分老旧铁路钢桥的纵梁连接部位,核心作用是在纵向构件的拼接位置,通过合理的传力路径将上部荷载均匀分散到两侧构件截面,避免局部应力集中导致的板材屈曲、铆钉剪切失效等工程问题。

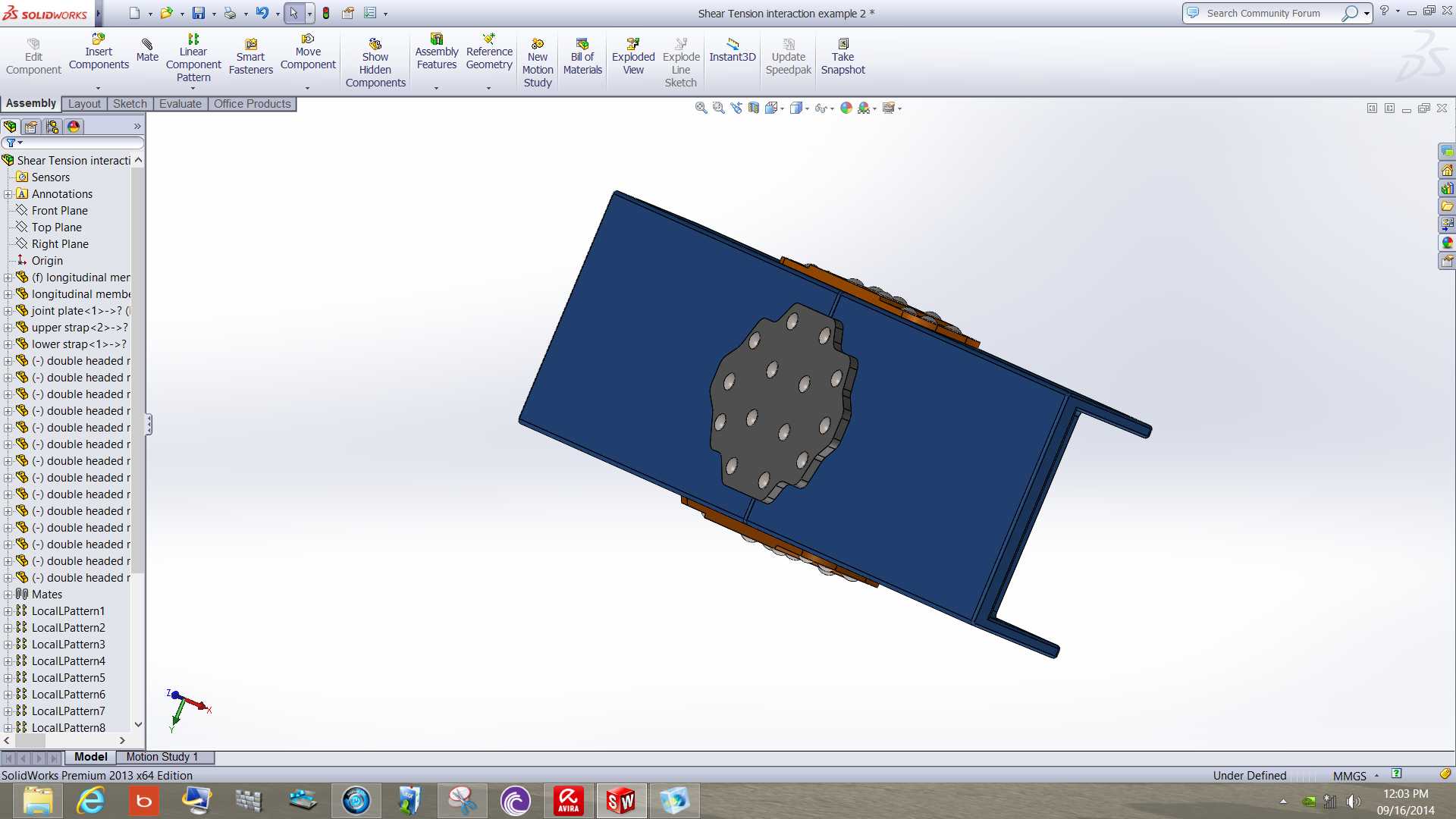

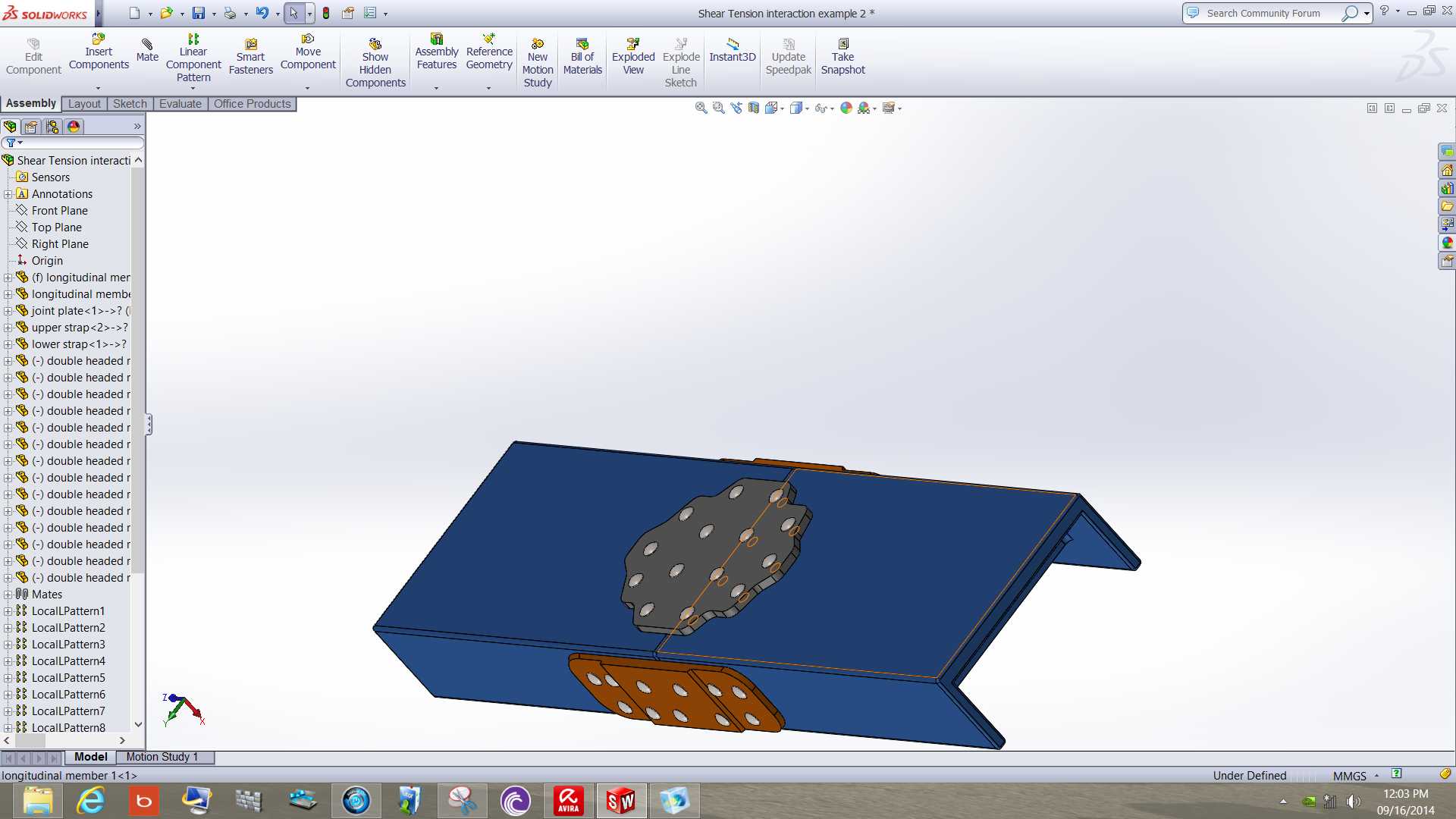

  从实际使用场景来看,这类节点需要承受构件自身重力带来的上弯荷载,同时还要兼顾设备运行过程中传递的动载冲击,比如厂房内吊车运行时的轮压传导、输送设备带料运行时的纵向振动,都会在节点位置产生附加的弯曲应力与剪应力,因此设计阶段首先要明确节点的安装边界:两侧纵向构件的腹板需与中间连接腹板带完全贴合,翼缘位置的连接带要覆盖构件翼缘的全宽范围,所有铆钉孔的同轴度公差需控制在0.2mm以内,避免铆接后出现附加装配应力。

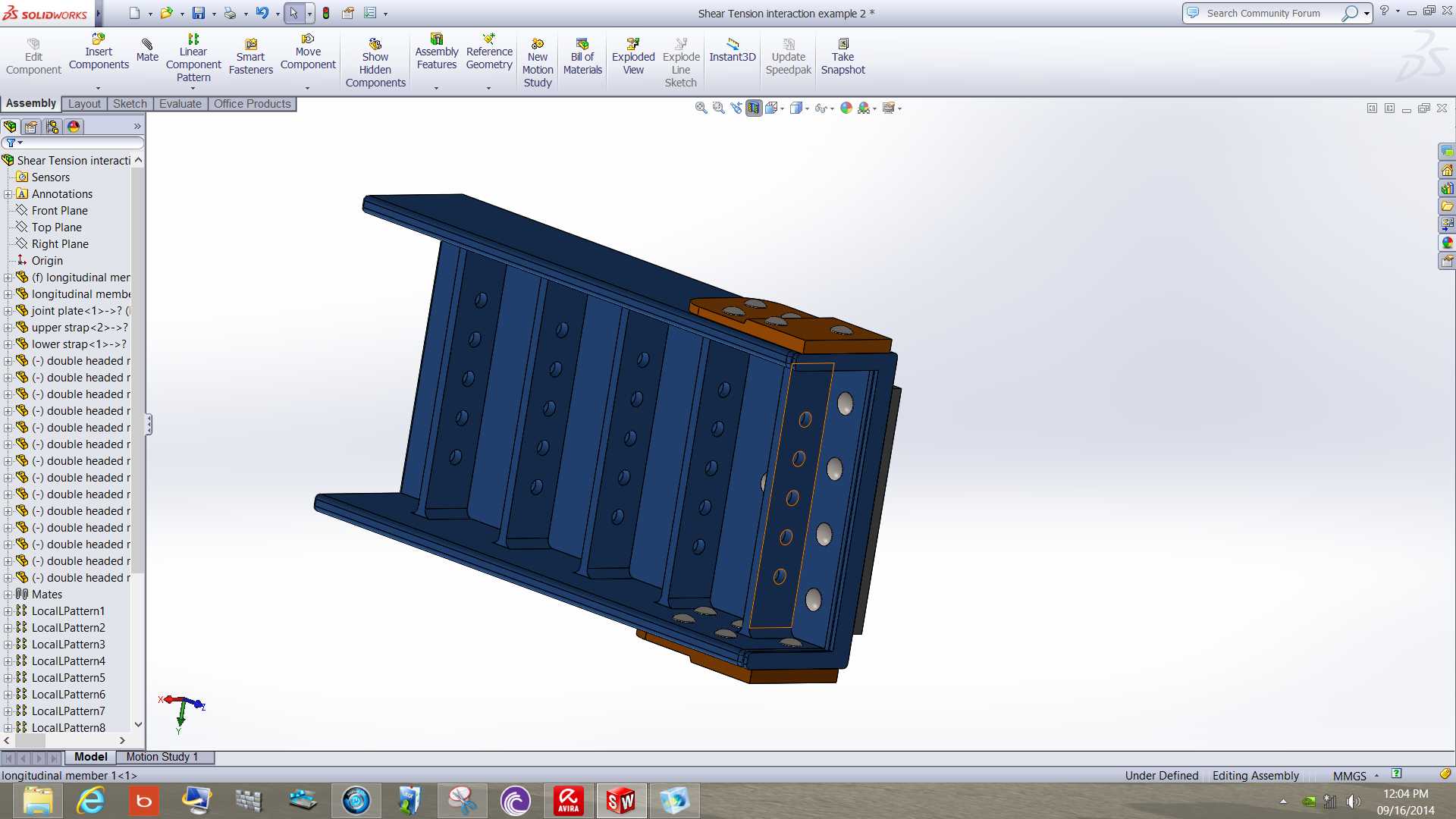

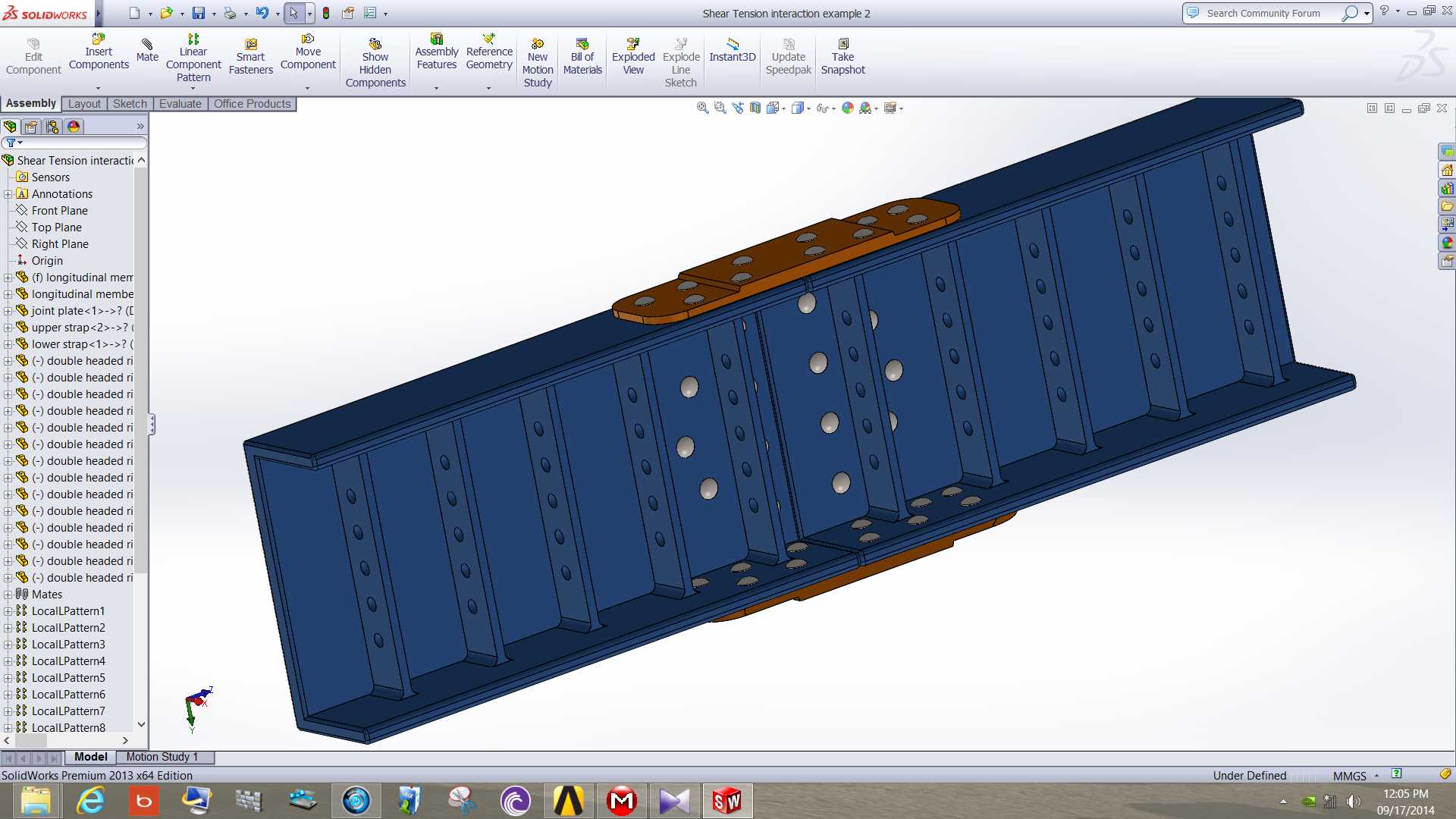

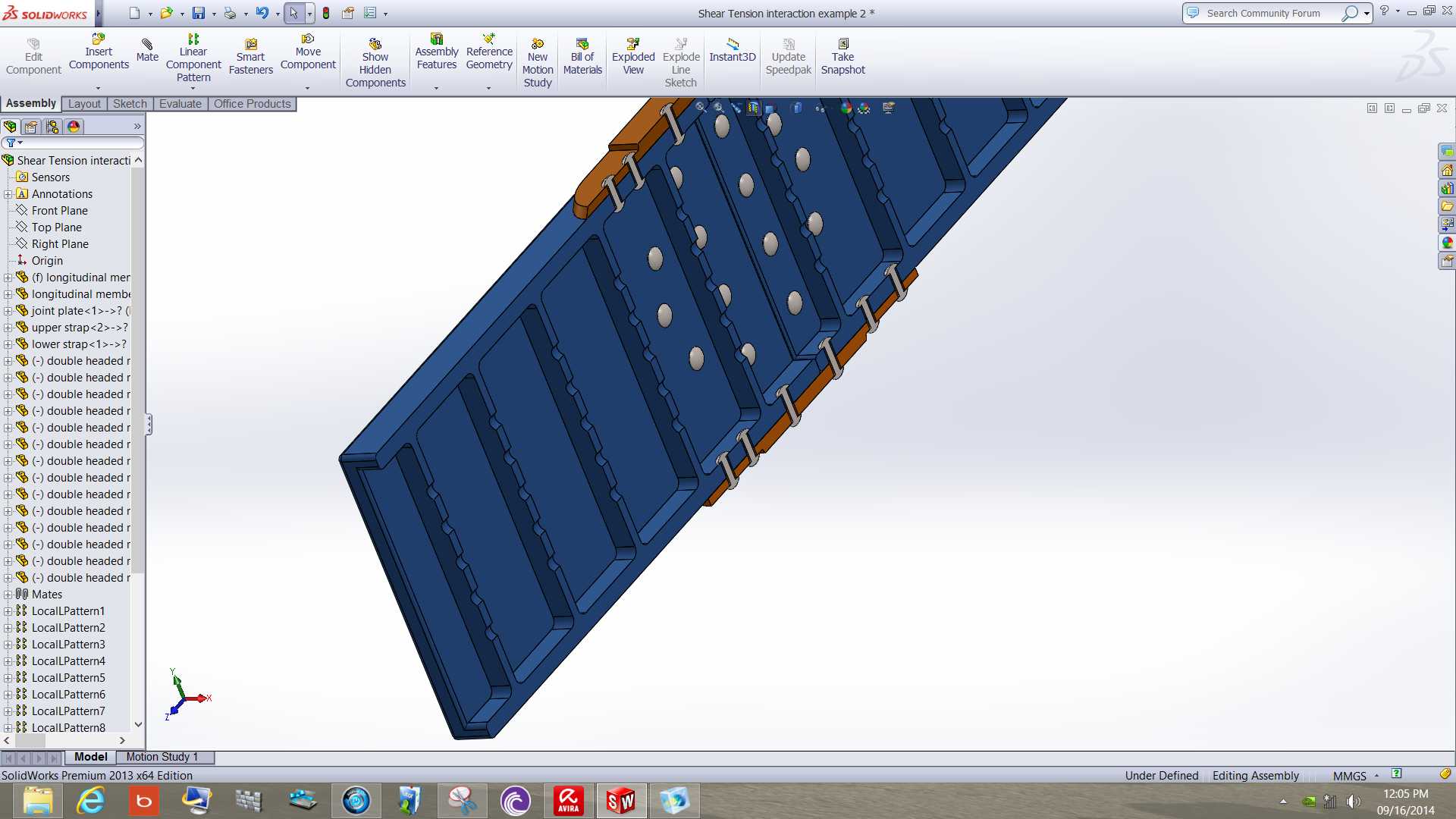

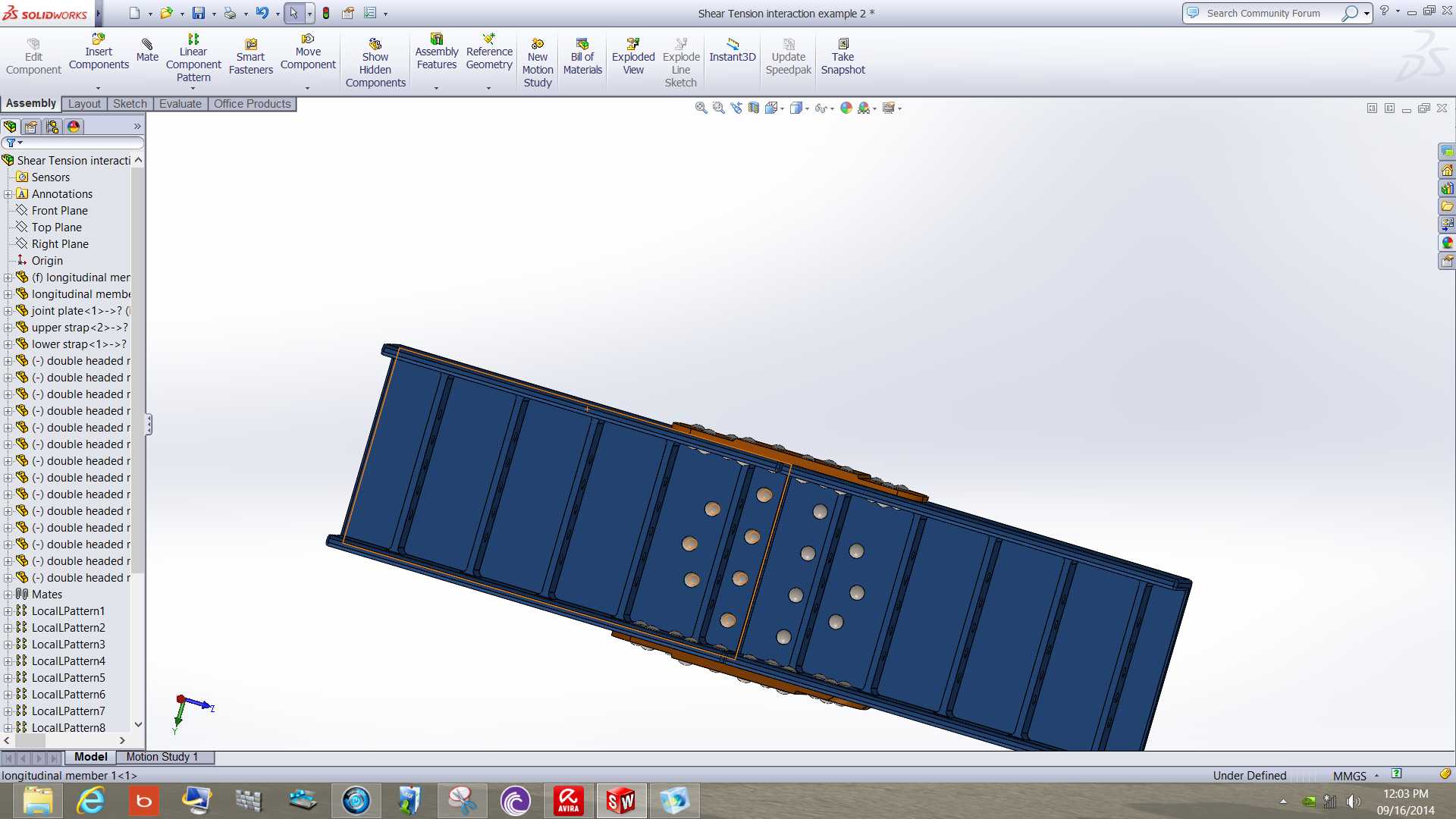

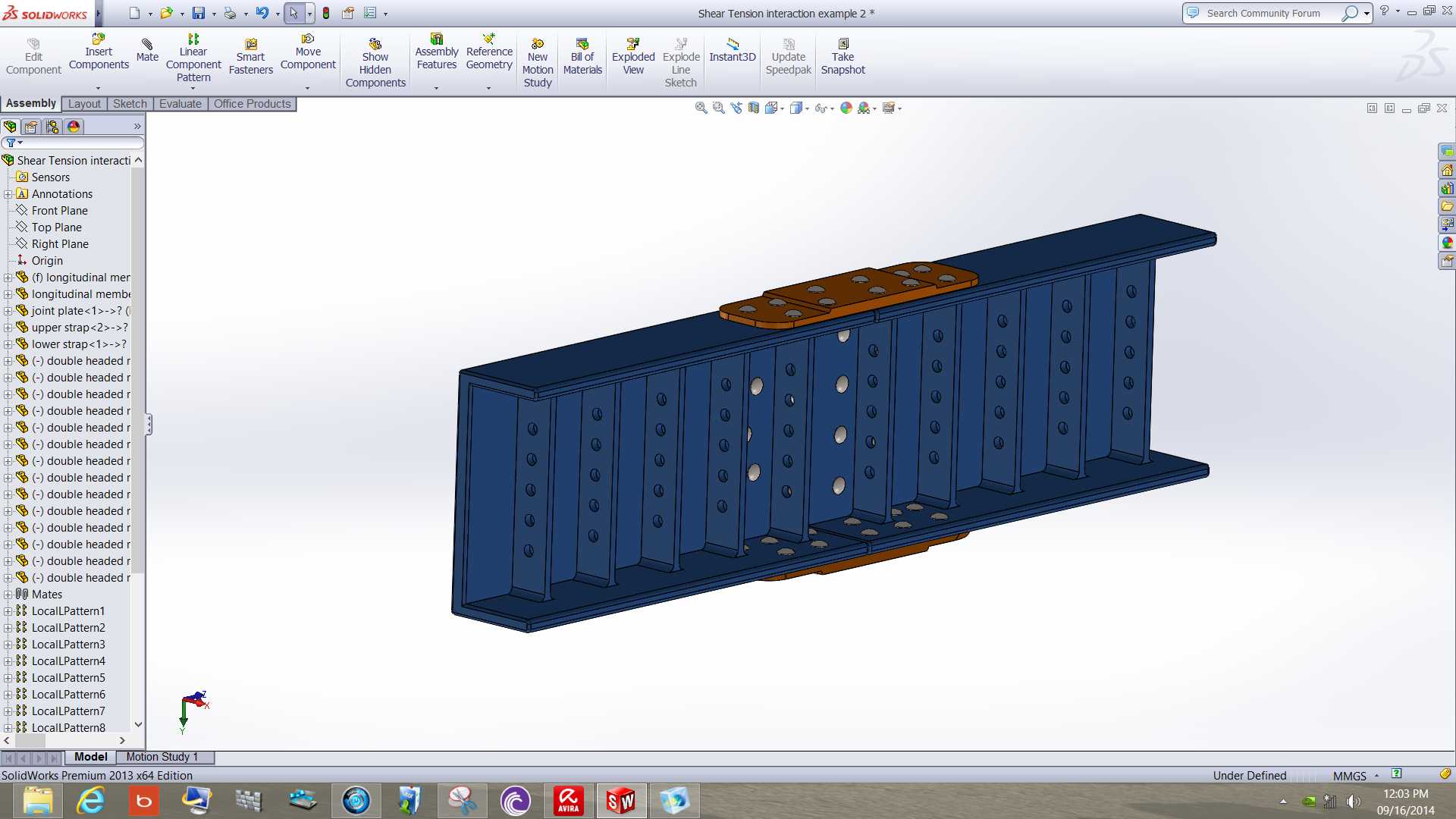

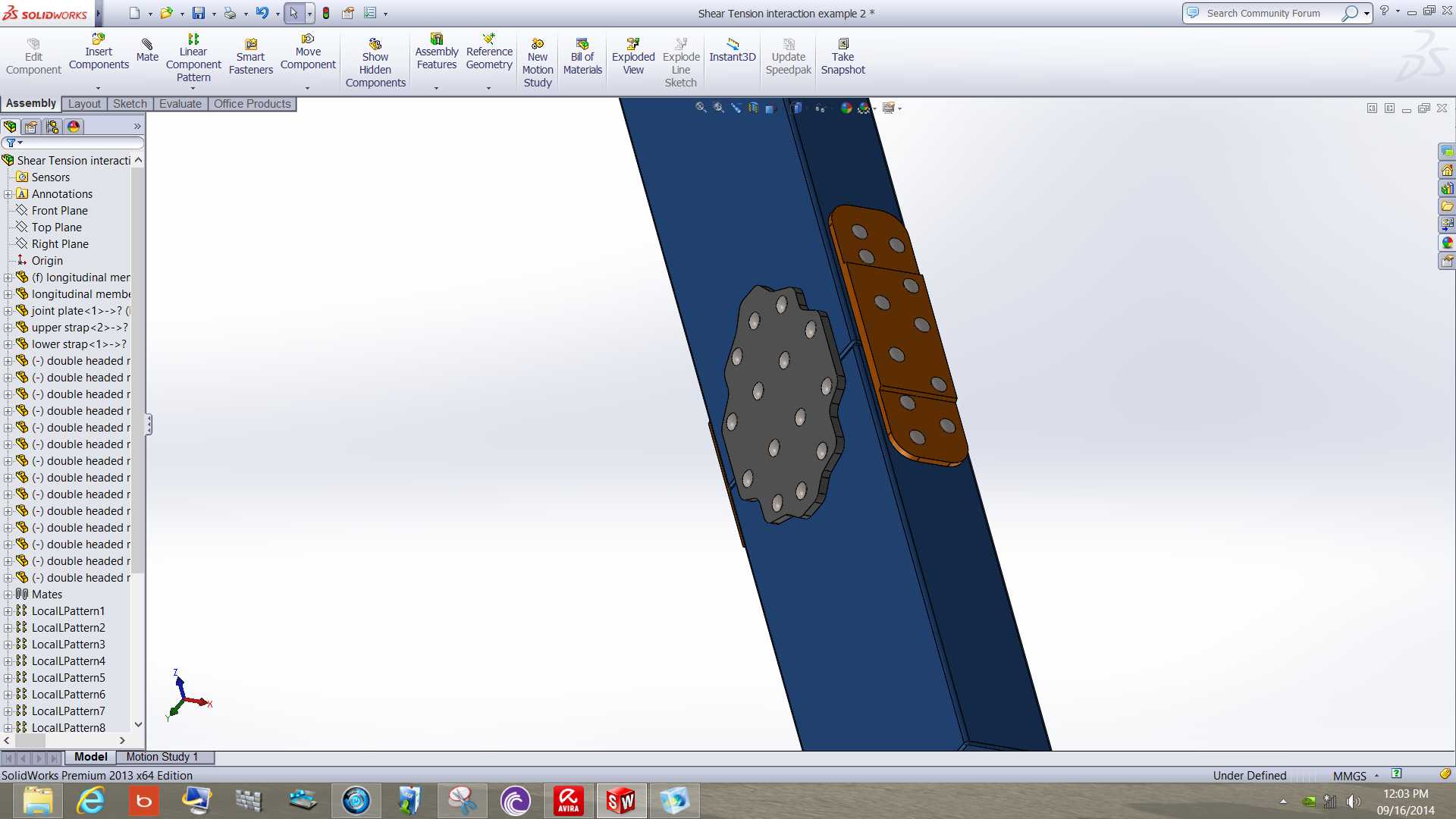

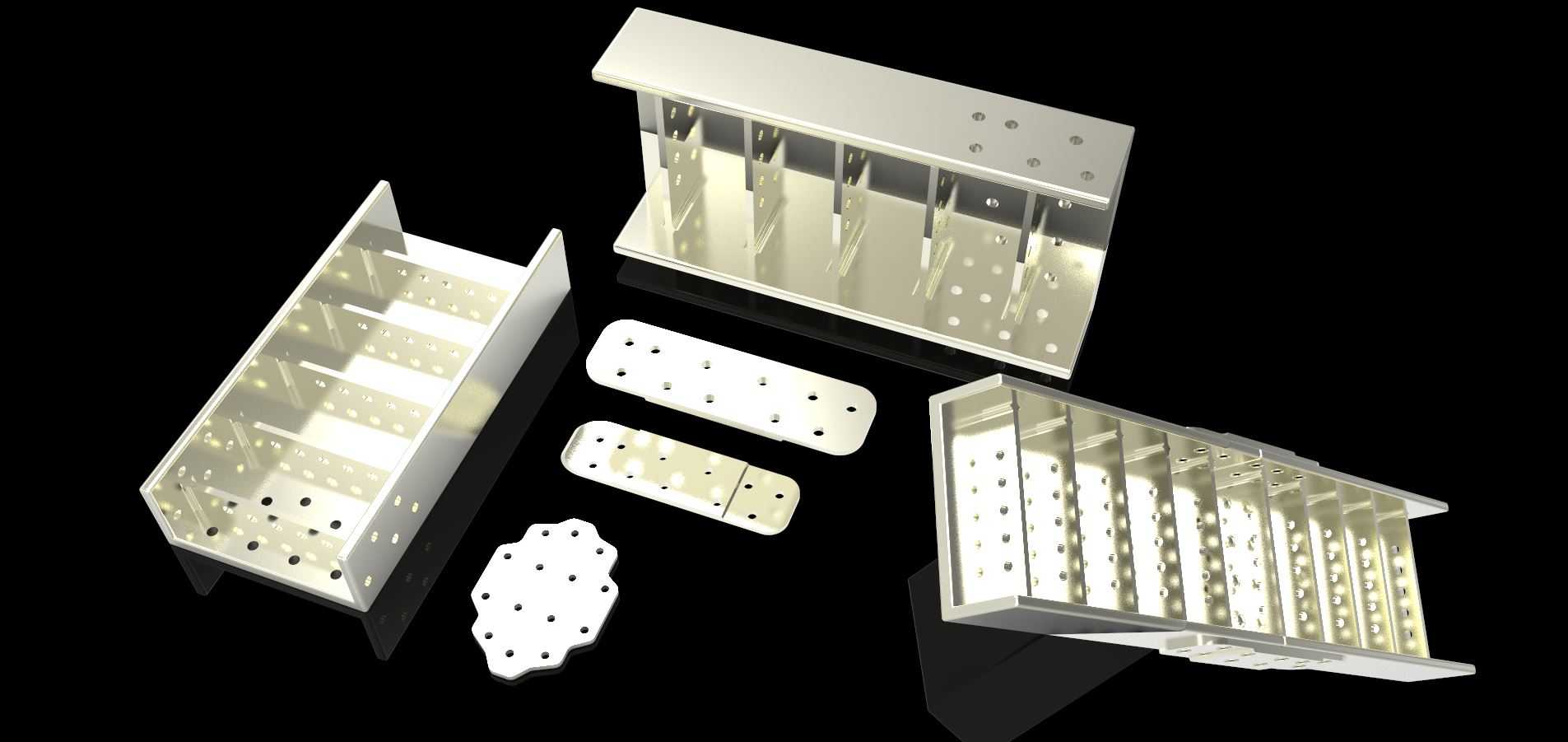

  结构设计上,垂直加劲肋的排布并非均匀等距设置,而是根据弯矩分布规律调整间距——在节点中心弯矩最大的区域,加劲肋间距缩小到120mm,向两侧构件延伸段逐步放大到180mm,加劲肋与纵向构件腹板采用满角焊缝连接后,再通过铆钉与翼缘连接带、腹板连接带形成整体传力体系:上翼缘的连接带主要承受弯曲带来的压应力,下翼缘连接带承受拉应力,中间腹板带配合垂直加劲肋传递截面剪应力,同时加劲肋还能起到防止腹板在剪应力作用下发生局部失稳的作用。

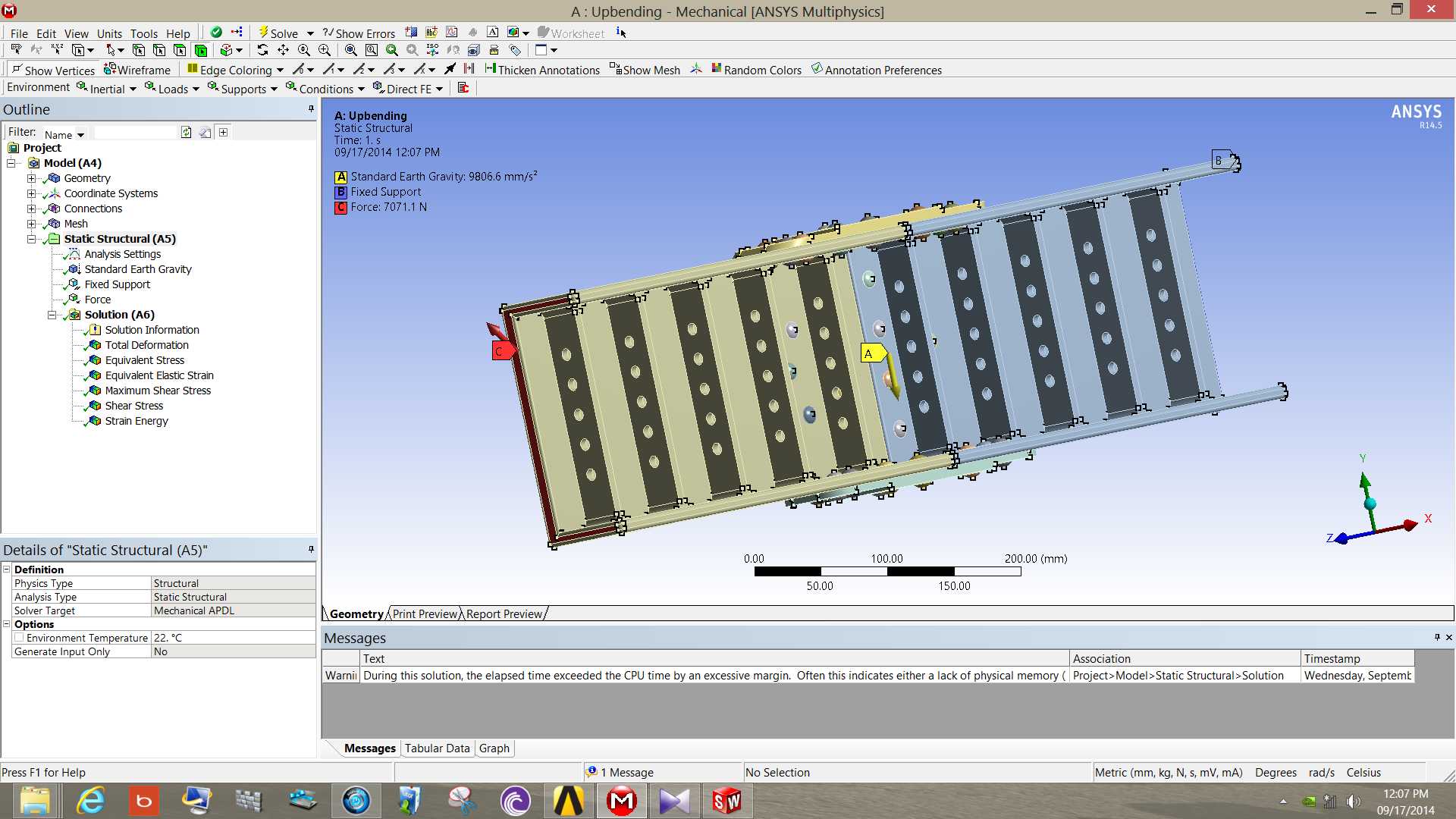

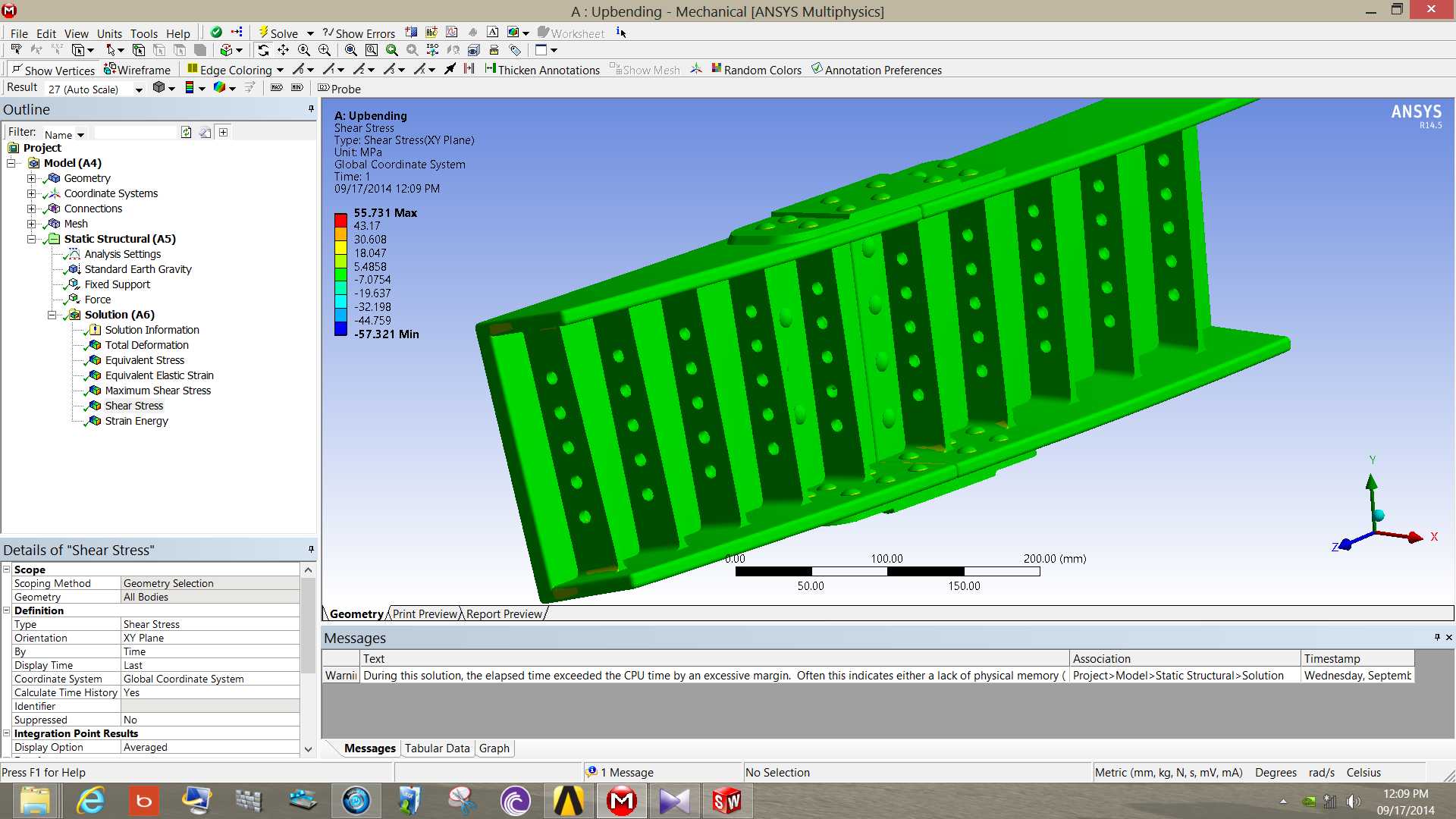

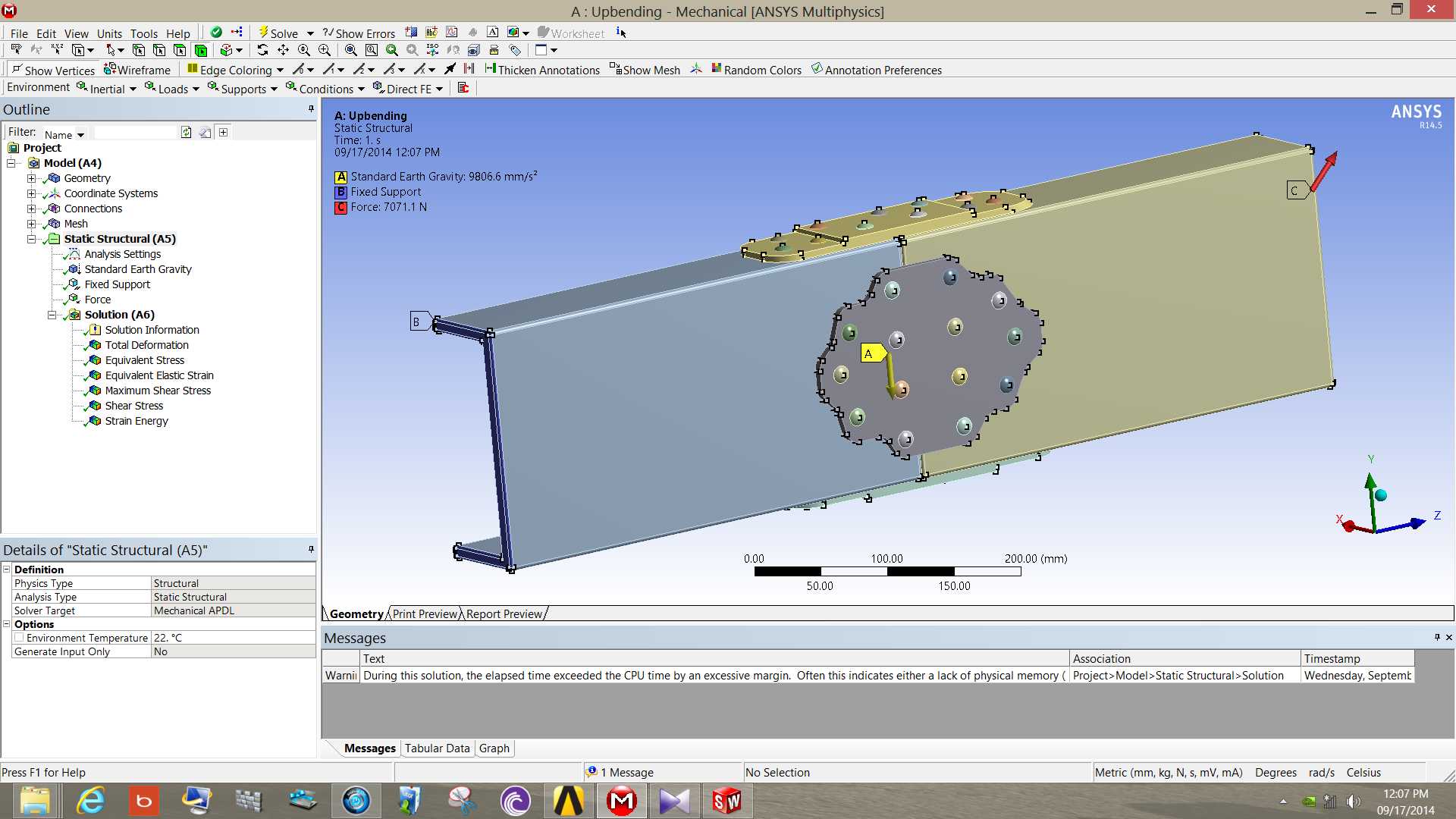

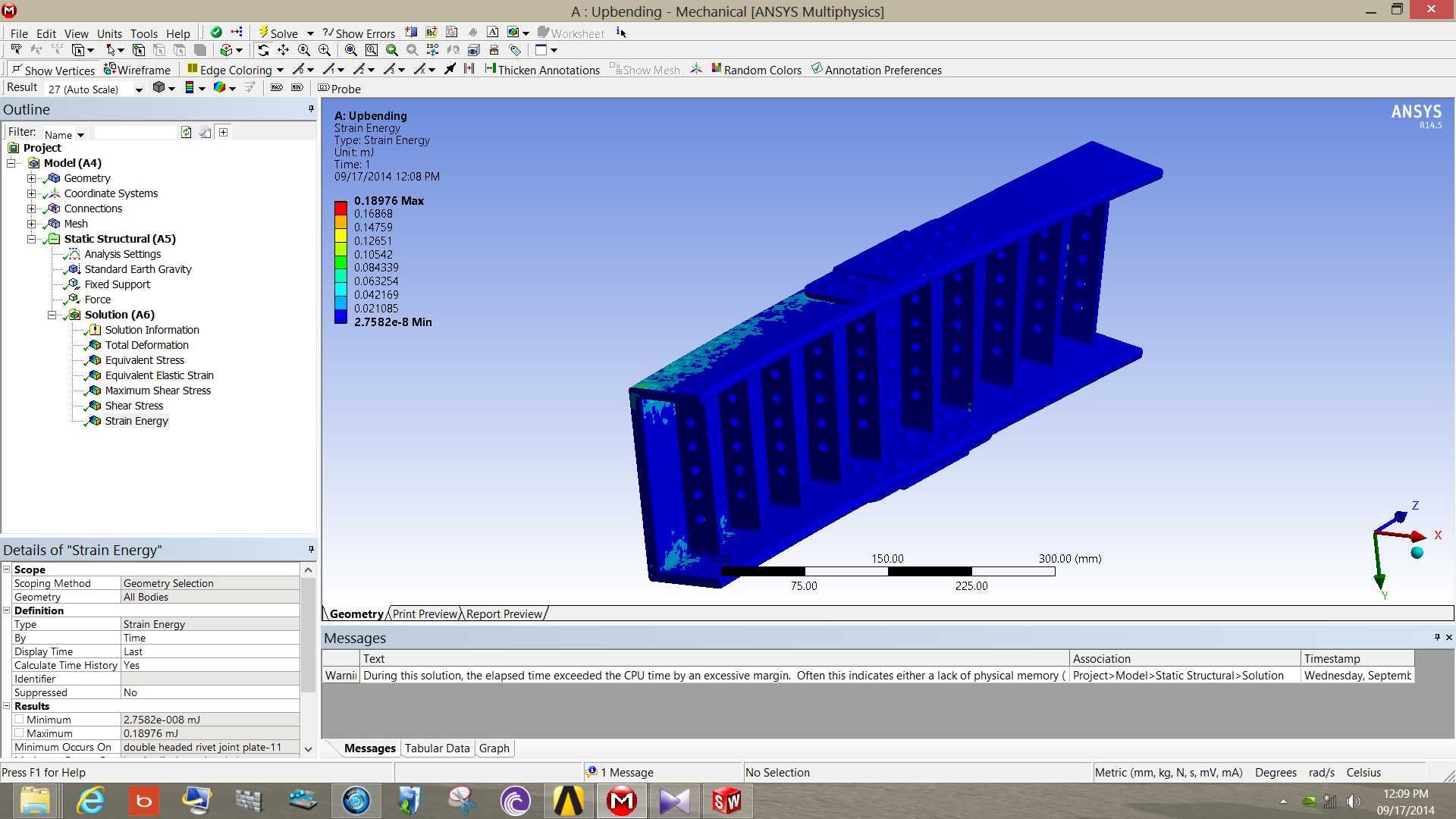

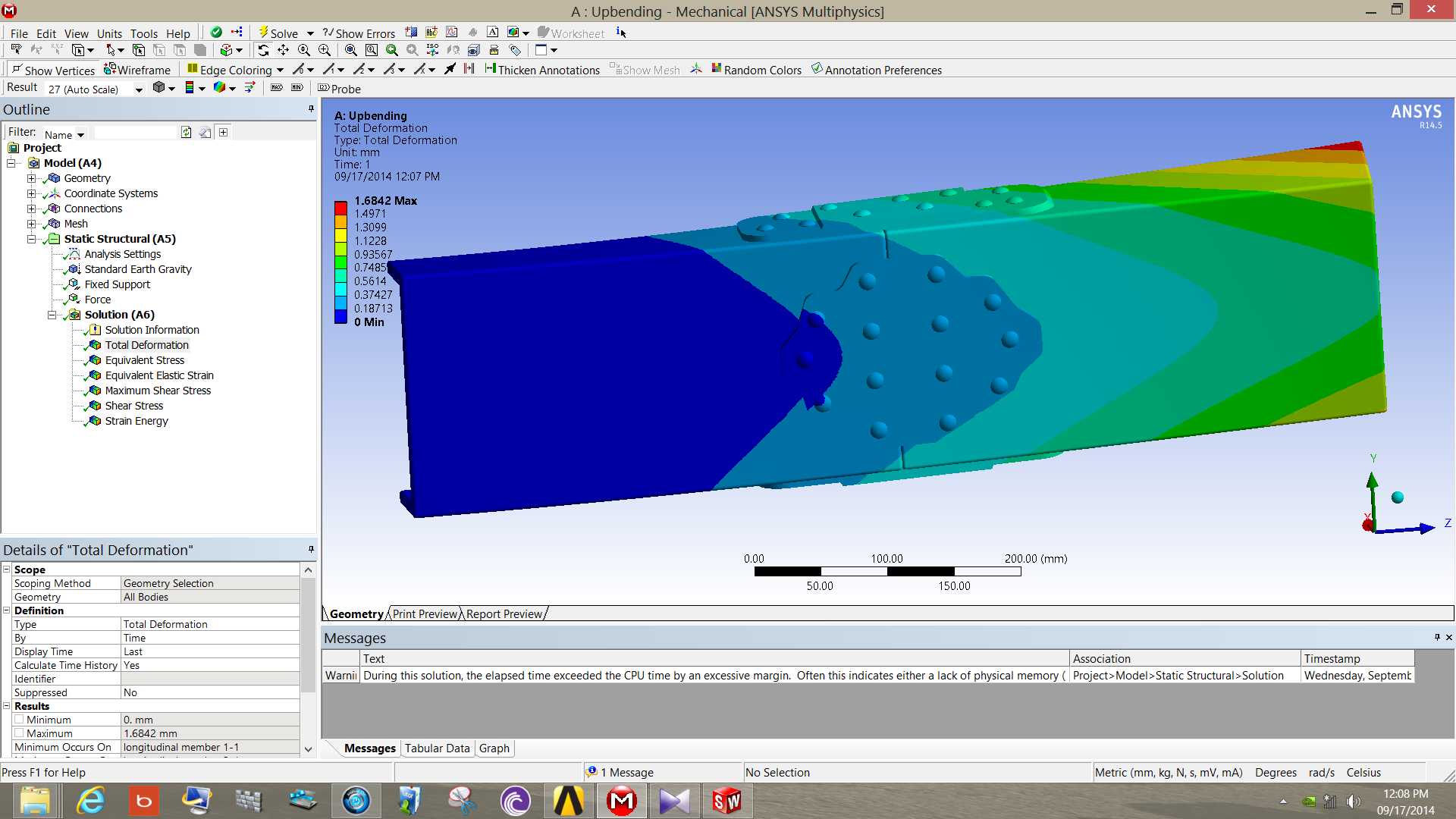

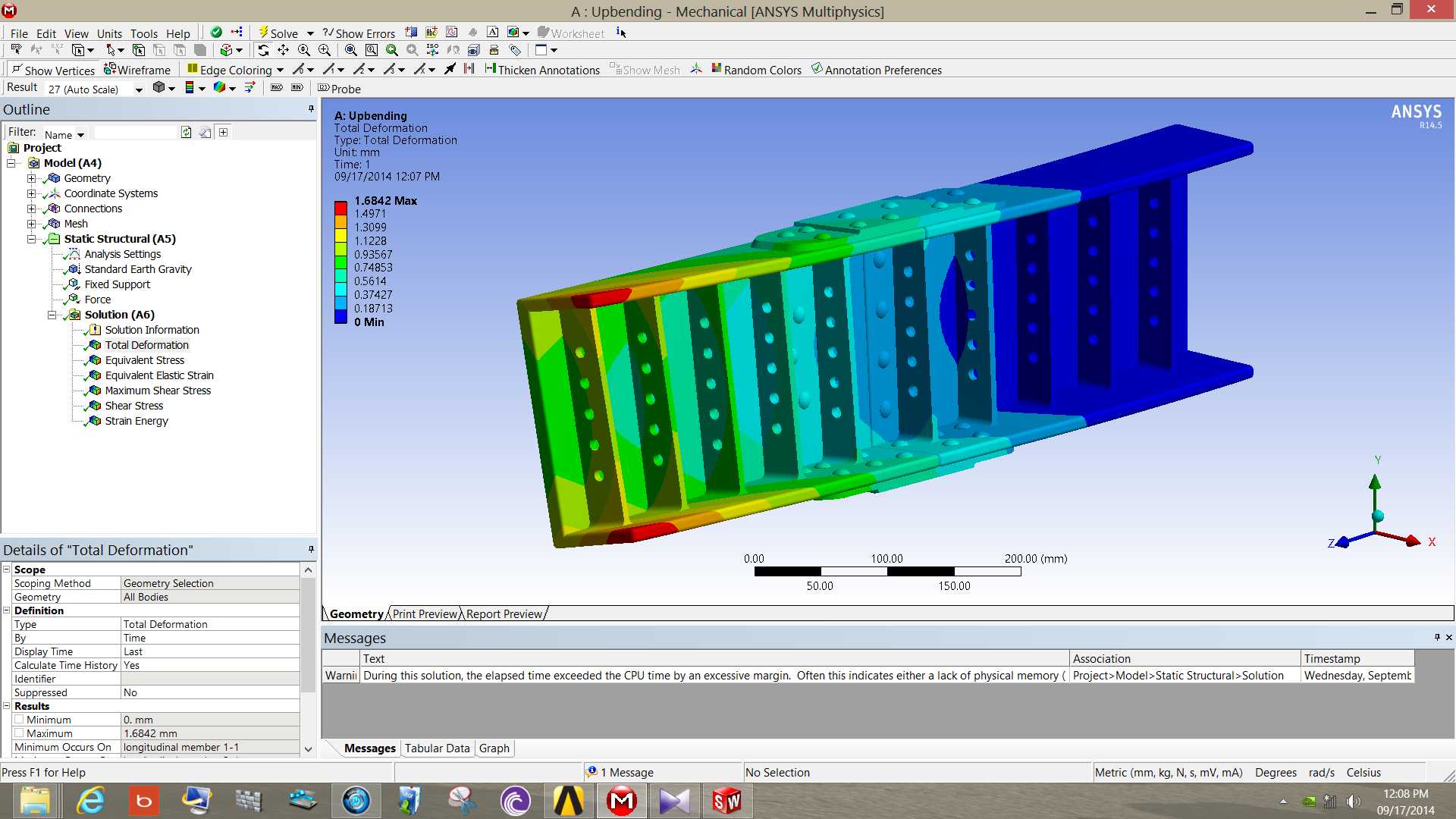

  从安装尺寸边界来看,该节点段总长度控制在480mm,连接带厚度比被连接纵向构件的板厚厚2mm,预留出铆接后的压量变形空间,铆钉采用热铆工艺施工,铆接完成后铆钉头的成型直径需达到杆径的1.5倍以上,确保连接面的摩擦力满足传力要求。在受力验证环节,需要重点关注几个关键位置的应力值:铆钉群的最大剪切应力、加劲肋端部的应力集中系数、腹板与翼缘连接位置的折算应力,确保所有位置的应力值都低于材料的许用应力阈值,尤其是在重力导致的上弯工况下,下翼缘最外侧铆钉的拉剪复合应力是校核重点,一旦该位置失效,会直接导致节点张开、构件挠度急剧增大,引发整体结构的安全隐患。

  实际工程应用中,这类铆接节点相比焊接节点的优势在于抗疲劳性能更好,在长期承受动载的场景下,不会出现焊接接头常见的疲劳裂纹扩展问题,同时铆接结构的可拆卸性也方便后期对构件段进行更换维护,但对加工精度的要求更高,所有板材的拼接面需要做平整处理,表面粗糙度控制在Ra12.5以内,保证铆接后连接面能够紧密贴合,依靠接触面的摩擦力分担一部分荷载,降低铆钉的受力负荷。设计过程中还要考虑构件的拼装公差,纵向构件的端部垂直度公差不能超过1mm,否则会导致连接带与构件表面出现间隙,铆接后产生较大的装配内应力,降低节点的实际承载能力。
