发动机支架连接结构设计方案

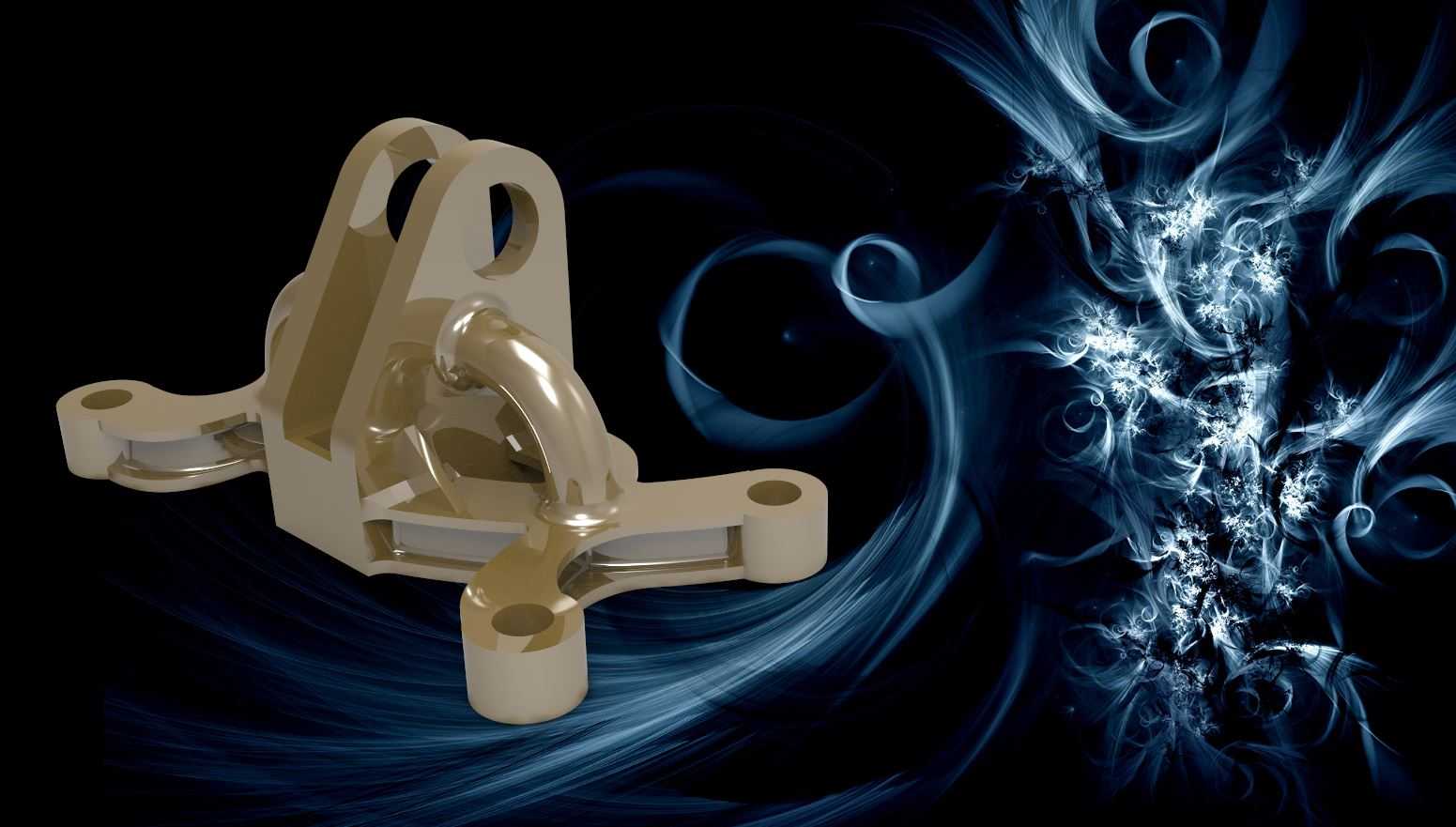

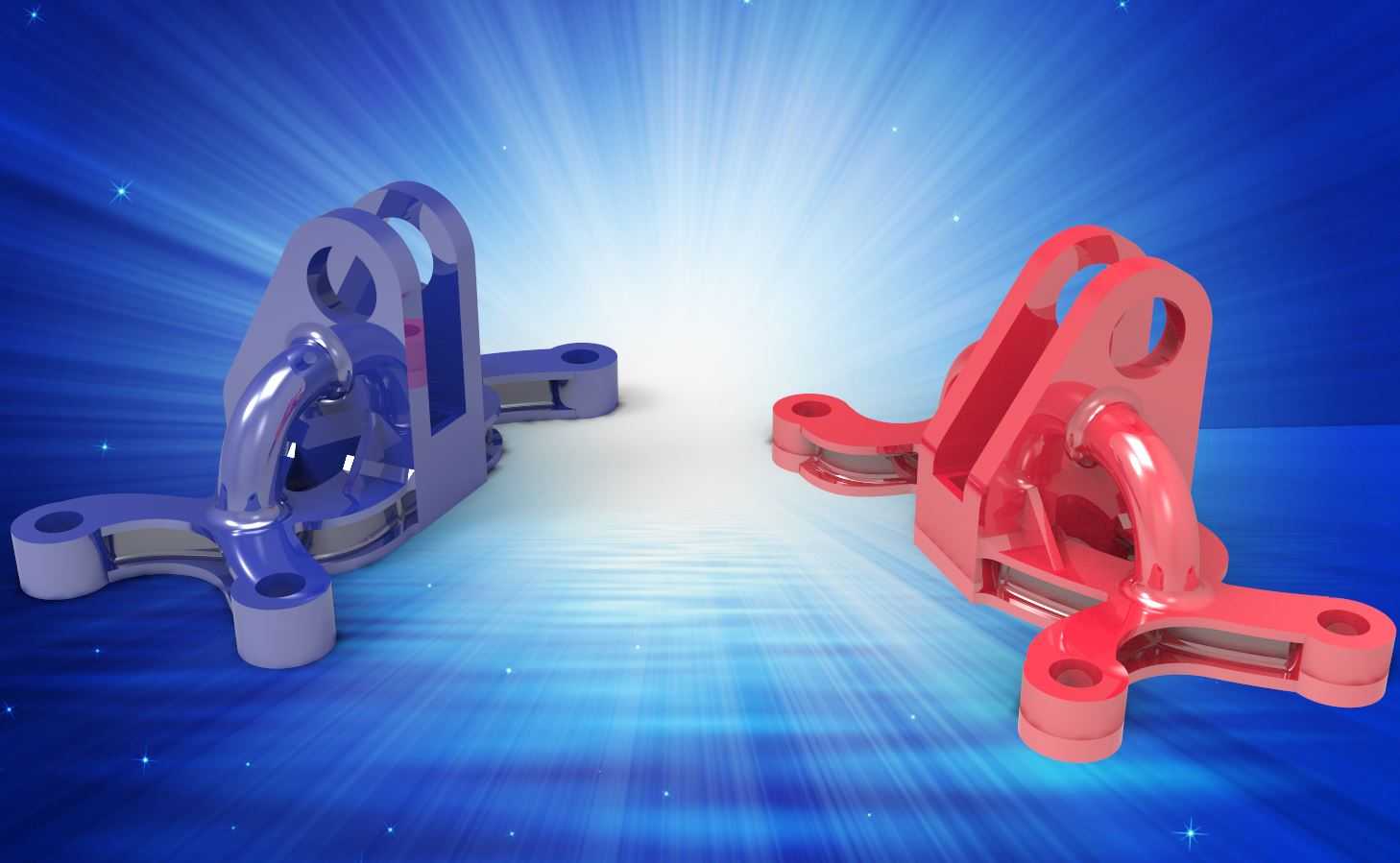

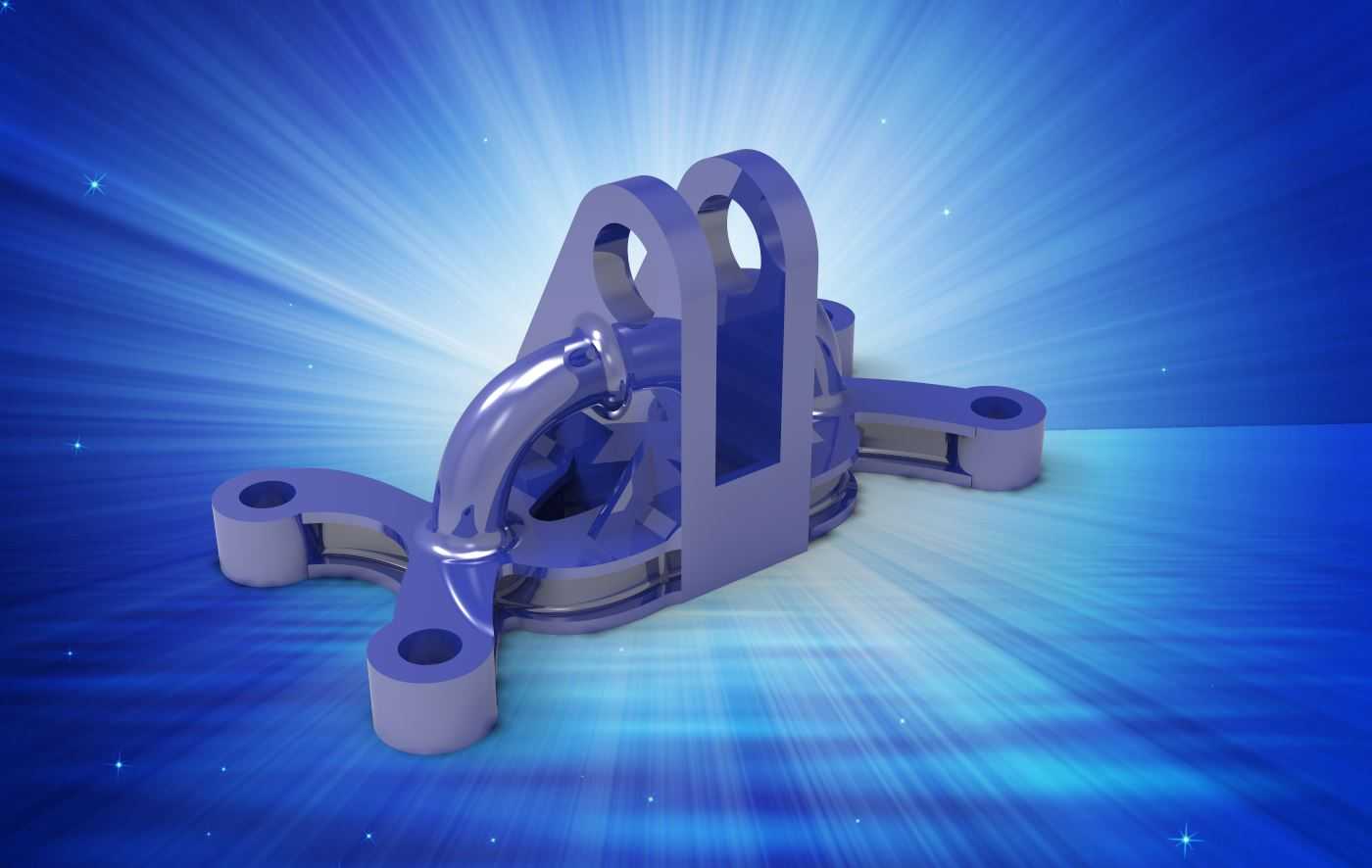

　　在动力总成配套的支撑构件设计中，这类支架的核心作用是承接发动机与车架/安装基座之间的载荷传递，既要约束动力单元的位移边界，也要缓冲运行过程中产生的振动激励，避免动力端的振动直接传递到整机机架引发共振问题。从结构构型来看，该支架采用一体化铸造成型的主体框架，主体承载臂做了变截面过渡处理，在应力集中的弯折区域做了圆角加厚设计，避免长期交变载荷下出现疲劳开裂的问题。支架上分布的多个安装孔位分别对应不同的连接界面：底部三个带凸台的通孔用于和基座端的安装面贴合固定，凸台结构可以有效分散螺栓预紧力带来的局部压应力，避免安装面出现压溃变形；上部的两个铰接孔位用于连接动力单元侧的吊耳或铰接点，孔位内壁预留了衬套安装余量，可适配不同规格的减震衬套，满足不同隔振等级的配套需求。

　　设计过程中首先要明确安装边界的约束条件：支架底部安装面的平面度公差需要控制在0.1mm以内，保证和基座贴合时不会出现安装间隙，避免螺栓受额外的弯曲应力；各安装孔的位置度公差需控制在φ0.2mm范围内，保证装配时能够顺利对位，不需要额外修配即可完成安装。从载荷传递路径来看，发动机运行时产生的垂向冲击、横向摆动扭矩都会通过上部铰接点传递到支架主体，再通过底部三个安装点分散传递到基座，因此主体的筋位布局特意沿着载荷传递方向布置，在不额外增加整体壁厚的前提下提升了结构的抗弯抗扭刚度，兼顾了轻量化需求和结构强度要求。

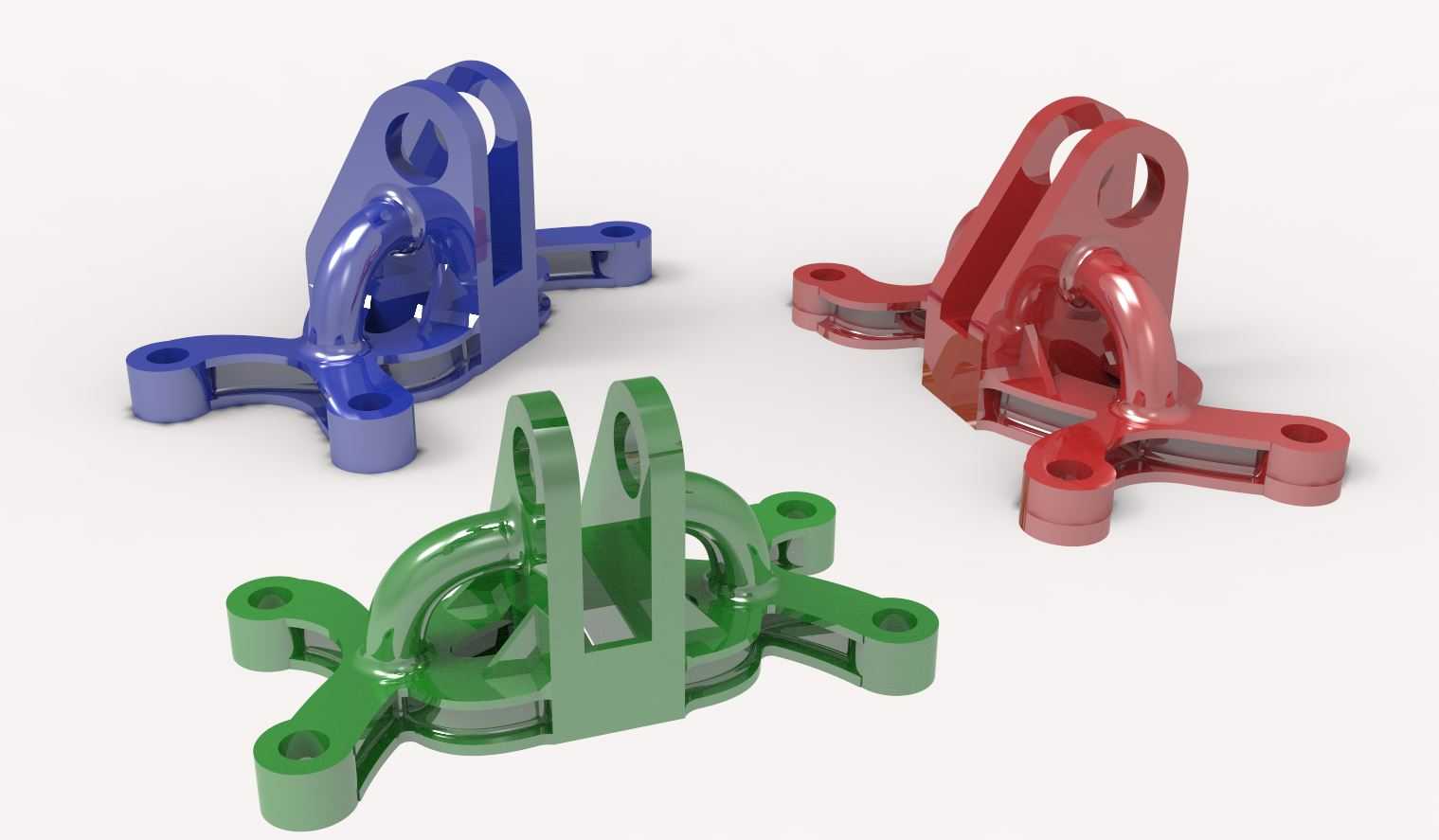

　　实际应用场景中，这类支架多用于中小排量动力单元的配套安装，可适配通用动力机械、小型工程设备、特种作业车辆的动力总成固定场景。在选型匹配时，需要先核对安装孔位的中心距参数是否和现有基座、动力端的接口匹配，同时要确认支架的额定承载载荷能够覆盖动力单元的自重以及运行时的动载荷系数，通常动载荷系数取1.5-2.5即可满足常规工况的使用需求。支架表面的金属质感处理是渲染效果，实际量产时可根据使用环境选择喷塑、镀锌或者阳极氧化的表面处理工艺，在潮湿或者腐蚀环境下使用时，需要提升表面处理的防腐等级，避免长期使用后出现锈蚀影响结构强度。

　　从结构设计的细节来看，支架上的镂空区域并非单纯为了减重，这些镂空位置可以预留出线束、管路的穿过空间，方便动力单元周边的油路、电路管线布局，避免管线和支架结构出现运动干涉。铰接位置的凸台结构做了加高处理，能够为铰接销轴提供足够的支撑长度，降低销轴的弯曲应力，延长铰接结构的使用寿命。在三维建模过程中，这类支架的建模需要重点关注各过渡圆角的处理，不能出现尖锐的直角连接，否则在后续有限元分析时会出现应力奇异的问题，无法准确核算结构的实际应力水平；同时安装孔的沉台深度、凸台高度都需要和配套的螺栓、衬套尺寸做匹配校验，避免出现螺栓长度不足、衬套无法压装到位的装配问题。

　　在实际装配流程中，安装该支架时需要按照对角顺序逐步拧紧底部的固定螺栓，螺栓预紧力要符合设计要求的扭矩范围，预紧力过大会导致支架凸台部位出现塑性变形，预紧力不足则会在运行过程中出现螺栓松动的问题。上部铰接点安装时需要在销轴表面涂抹适量润滑脂，减少铰接位置的磨损，同时要保证铰接点的转动间隙在设计范围内，避免出现卡滞或者旷量过大的问题。对于有隔振需求的使用场景，可以在底部安装面和基座之间加装橡胶减震垫，进一步阻隔振动的传递路径，提升整机的运行平稳性。这类支架的结构设计充分考虑了加工工艺性，一体化的构型没有复杂的倒扣结构，无论是采用铸造还是3D打印工艺都可以顺利成型，后续的机加工工序仅需要对安装面、安装孔进行精加工即可，加工工序简单，量产成本可控，适合批量配套使用。
