两腔式门推注塑模具结构设计

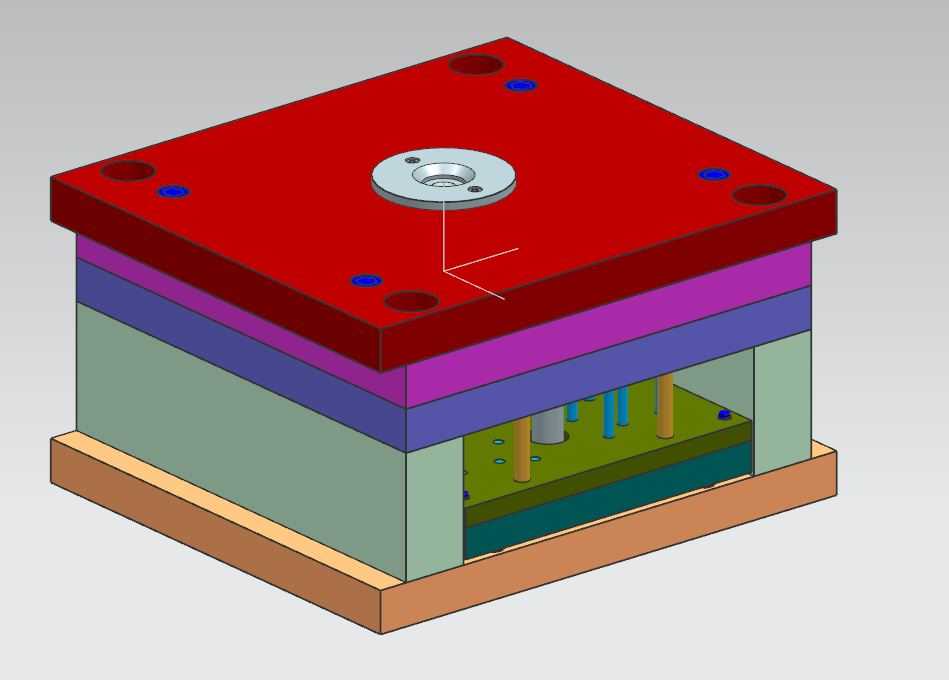

　　这套模具针对门推类塑料制件的批量注塑生产需求开发，采用一模两腔的型腔布局，在平衡成型周期与单模产能的前提下，适配中小批量制件的生产节拍，可直接搭载于常规卧式注塑机台完成连续生产作业。从结构设计逻辑来看，整套模具采用标准模架搭配定制化成型镶块的组合方案，定模侧与动模侧的分型面沿制件最大轮廓处设置，避免出现倒扣粘模的风险，开模过程中制件会随动模侧移动，由顶出机构完成自动脱模，无需人工额外辅助取件，能有效降低生产环节的人工干预占比。浇注系统采用平衡式分流道布局，熔融塑料从主流道进入后，通过等截面分流道均匀分配至两个型腔，保证两个型腔内的塑料填充压力、填充速度保持一致，避免出现两腔制件成型质量不均、收缩率差异过大的问题，

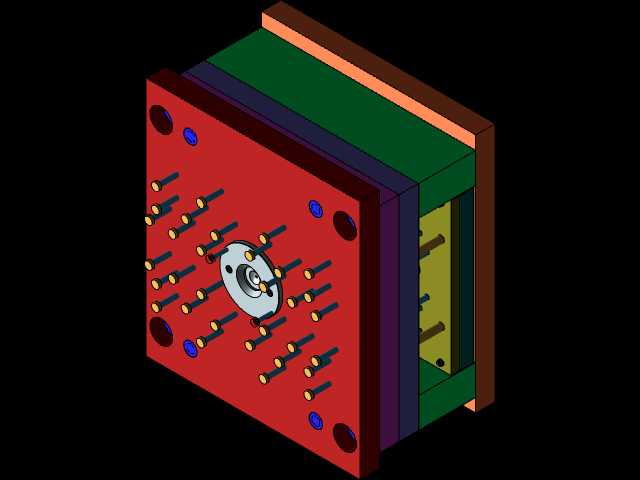

　　浇口位置选在制件非外观面的边缘区域，后续去除浇口的工作量小，不会在制件外露面留下明显浇口痕迹。冷却回路采用随形布局设计，在定模型腔板、动模型芯板内分别设置循环冷却水道，水道距离成型面的距离保持均匀，避免出现局部冷却不足导致的制件翘曲、缩痕缺陷，同时在模具的导柱、导套配合位置做了避空冷却的处理，防止导柱导套因温差过大出现咬合磨损的问题。模具的顶出系统采用顶杆搭配顶块的组合顶出方式，针对制件上的加强筋、柱位等易包紧的位置单独设置顶杆，顶出力分布均匀，避免顶出过程中制件出现顶白、变形的问题，复位杆配合弹簧实现开模后的顶出机构自动复位，合模过程中不会出现顶杆与定模侧碰撞干涉的情况。整套模具的安装尺寸适配常用注塑机的拉杆间距、

　　定位圈尺寸与浇口套匹配规格，无需额外改装即可上机使用，成型零件采用镶拼式结构，局部易磨损位置单独做镶件处理，后续维护更换时无需更换整块模板，能有效降低模具的长期维护成本，成型出的制件尺寸一致性好，可满足门推类产品的装配公差要求，适配日常门窗配件的批量生产场景。
