金属传动锥齿轮结构三维设计

　　在各类需要改变传动轴线方向的机械结构中，锥齿轮始终是核心传动部件之一，这类零件常见于差速机构、机床主轴传动箱、农用机械动力输出端、轻工设备的转角传动工位，和圆柱齿轮平行轴传动的特性不同，锥齿轮的啮合面分布在节锥面上，能够实现相交轴之间的动力传递，常规应用场景下两轴交角多为90度，也可根据设备布局需求调整为其他角度，适配不同的空间传动需求。

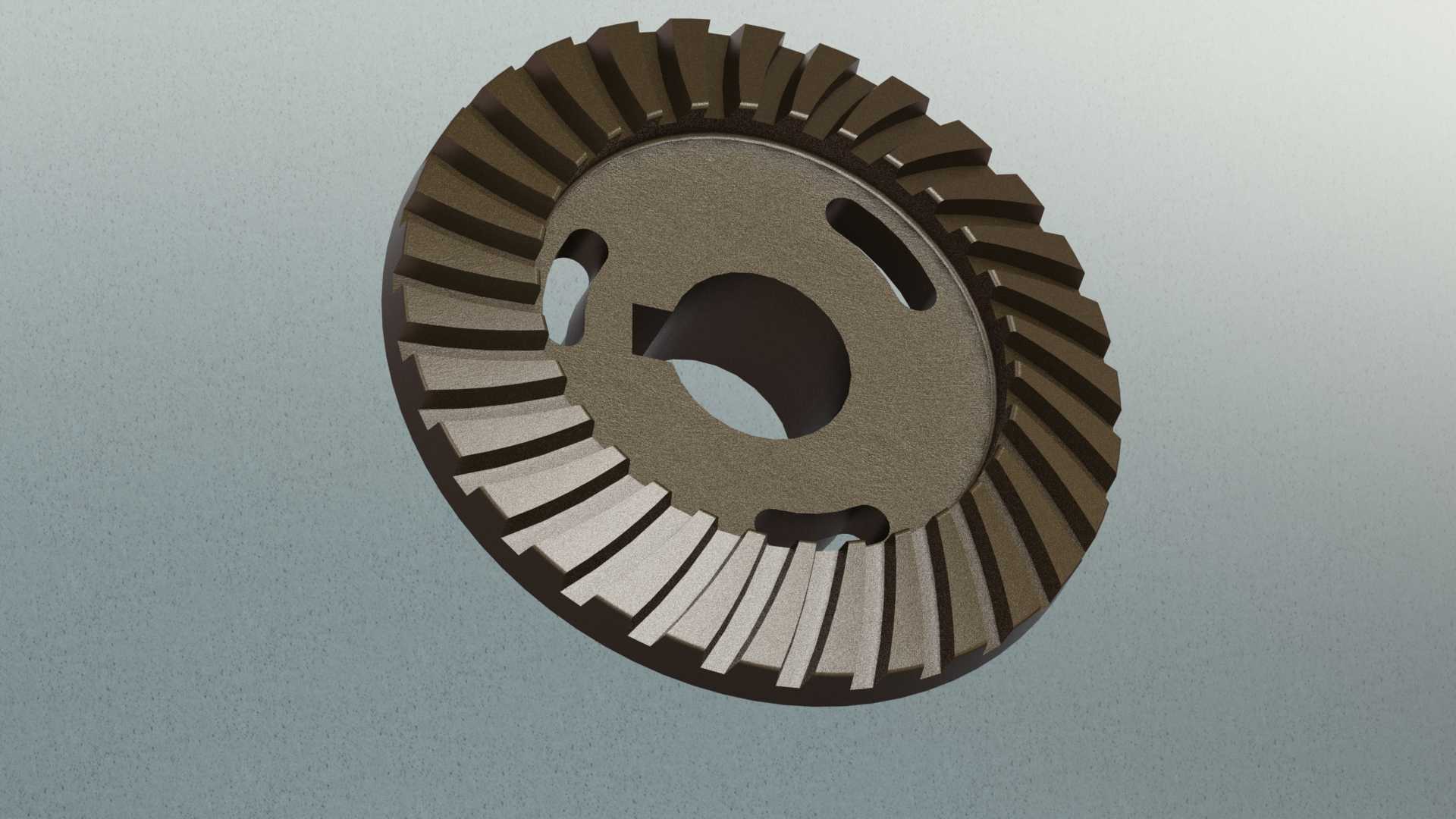

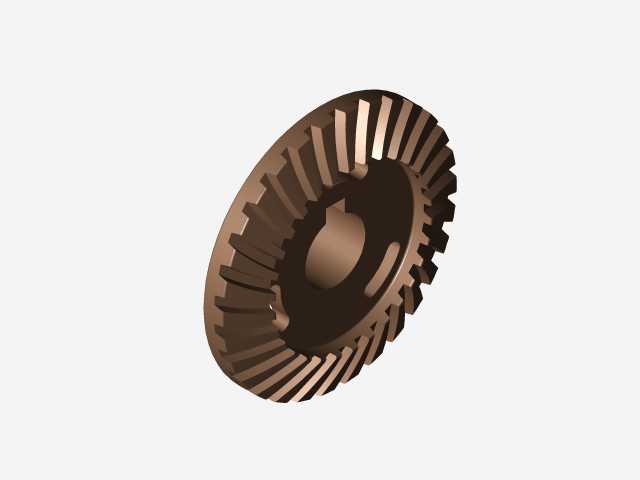

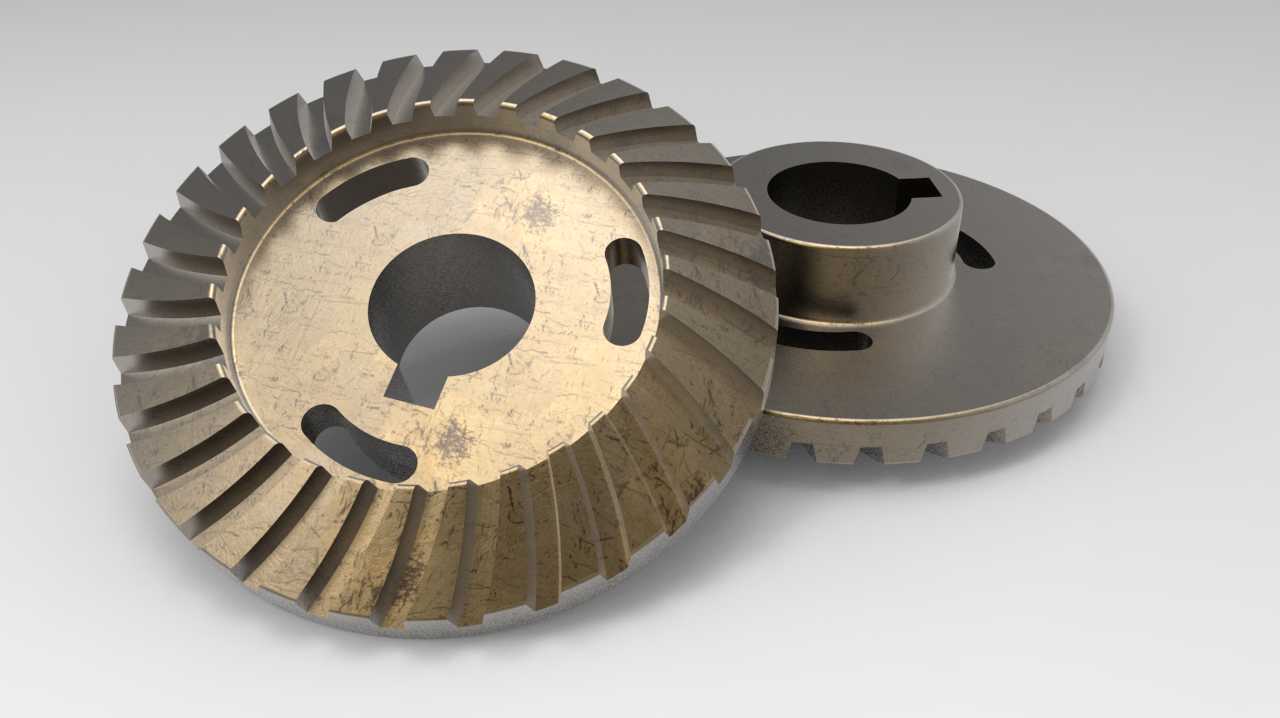

　　本次设计的锥齿轮采用直齿齿形结构，相较于螺旋锥齿轮，直齿结构的加工难度更低，装配时的轴向力控制更简单，对安装支座的刚性要求相对宽松，更适合中低速、中等载荷的传动工况。从结构细节来看，齿轮的轮毂部分设计有贯通式轴孔，轴孔内加工有键槽，用于和传动轴通过平键实现周向固定，传递扭矩时避免齿轮与轴之间出现相对转动；轮毂端面与轮体背面的贴合面设计有较高的平面度要求，装配时可紧贴轴肩或定位套，实现齿轮的轴向定位，保证啮合时的齿面接触位置不发生偏移。轮体上均匀分布的三个弧形减重槽，是在保证轮体整体刚性的前提下做的轻量化设计，既可以减少齿轮转动时的惯量，降低传动启停阶段的冲击，也能在齿轮高速运转时带动周边空气流动，辅助带走啮合过程中产生的部分热量，避免齿面温度过高导致润滑脂失效。

　　齿形部分的设计严格遵循直齿锥齿轮的啮合原理，节锥角、齿顶角、齿根角的参数匹配对应传动比的配对齿轮，保证啮合时齿面的接触印痕处于齿面中部区域，避免出现边缘接触导致的齿面局部应力集中。齿宽的选取参考了常规传动设计的经验值，既保证足够的啮合接触面积来分摊载荷，也避免齿宽过大导致小端齿形过薄、强度不足的问题。轮齿的齿向方向沿节锥母线分布，从大端到小端齿厚逐渐减小，加工时需要采用专用的锥齿轮刨齿或铣齿工艺保证齿形精度，建模过程中对齿根过渡圆角做了优化处理，避免齿根处出现应力集中，提升齿轮的交变载荷承受能力，减少长期运转下齿根断裂的风险。

　　从安装边界来看，设计时充分考虑了常规装配场景的空间需求，轮毂的伸出长度适配常规轴承座与密封件的安装尺寸，齿轮装入传动箱后，轮背与箱体内壁之间预留有足够的间隙，避免运转过程中出现摩擦干涉；齿顶圆的最大直径匹配传动箱的内部空腔尺寸，不会和箱体内的加强筋、其他传动部件发生碰撞。轴孔与键槽的公差选取基孔制配合区间，和常用的传动轴加工公差适配，装配时无需额外修配即可实现稳定的周向固定。

　　在实际设备运行过程中，这类锥齿轮通常成对使用，安装时需要严格保证两齿轮的节锥顶点重合，否则会出现齿面接触不良、传动噪音大、磨损加快的问题，建模过程中预留了装配调整的尺寸基准，齿轮的背锥面、轴孔端面都可以作为安装时的测量基准，方便装配工人调整垫片厚度来保证啮合间隙在合理范围内。润滑方面，这类中低速工况的锥齿轮可采用脂润滑，设计时轮齿的表面粗糙度要求满足润滑脂附着的需求，运转时齿面的润滑脂能够形成稳定的油膜，减少金属直接接触带来的磨损。对于载荷有波动的工况，齿轮的材料可选用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既耐磨损又能承受一定的冲击载荷；如果是载荷平稳、转速较低的轻载场景，也可采用45号钢调质处理，降低加工成本。

　　在建模逻辑上，先通过参数化绘制节锥、背锥的基准轮廓，再通过齿形方程生成单个轮齿的实体特征，通过圆周阵列得到全部轮齿结构，之后再完成轮毂、减重槽、键槽等附属结构的建模，所有特征的尺寸都关联到传动比、模数、齿数等核心设计参数，后续如果需要调整传动参数，只需修改对应参数即可快速生成新的齿轮模型，大幅提升同系列产品的设计效率。建模过程中对所有的锐边都做了倒角处理，既避免装配时划伤操作人员，也能减少热处理过程中的应力集中，降低零件开裂的风险。这类锥齿轮的应用场景覆盖极广，从小型食品机械的传动工位，到中小型农机的动力转向机构，再到机床附件的传动系统，都能看到这类结构的身影，设计时兼顾了通用性和工艺性，不需要特殊的加工设备即可完成生产，适配多数机械加工厂的制造能力。
