巴哈赛车用无刷直流动力电机结构

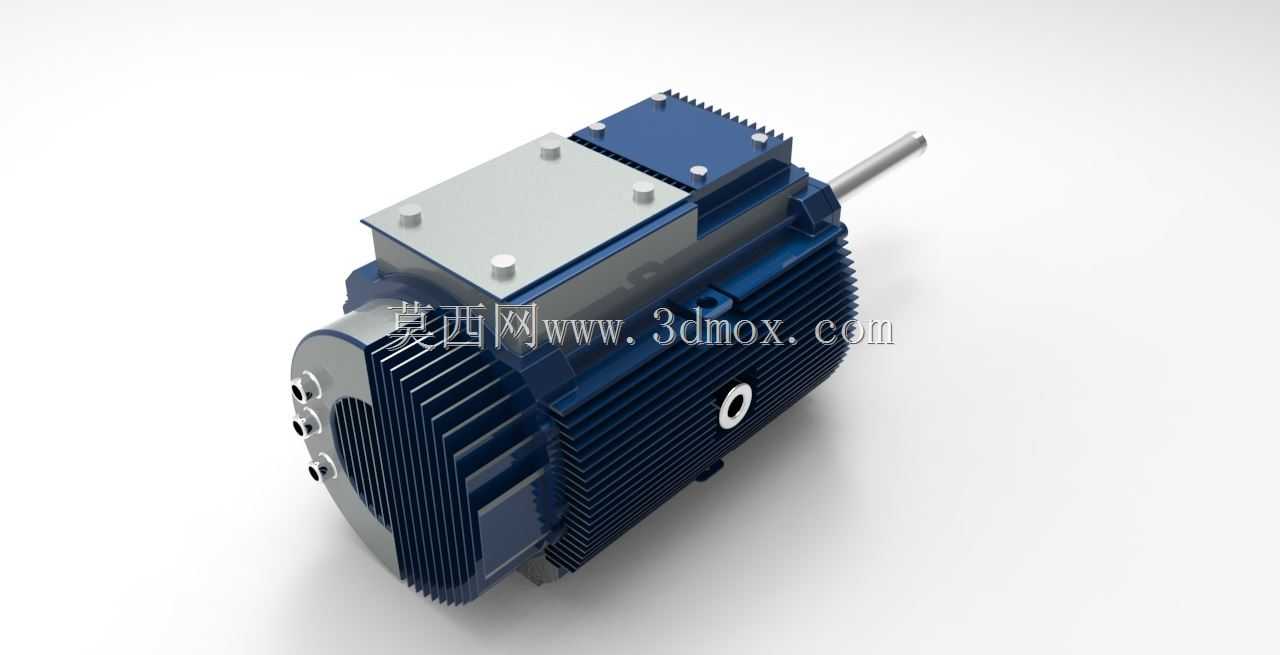

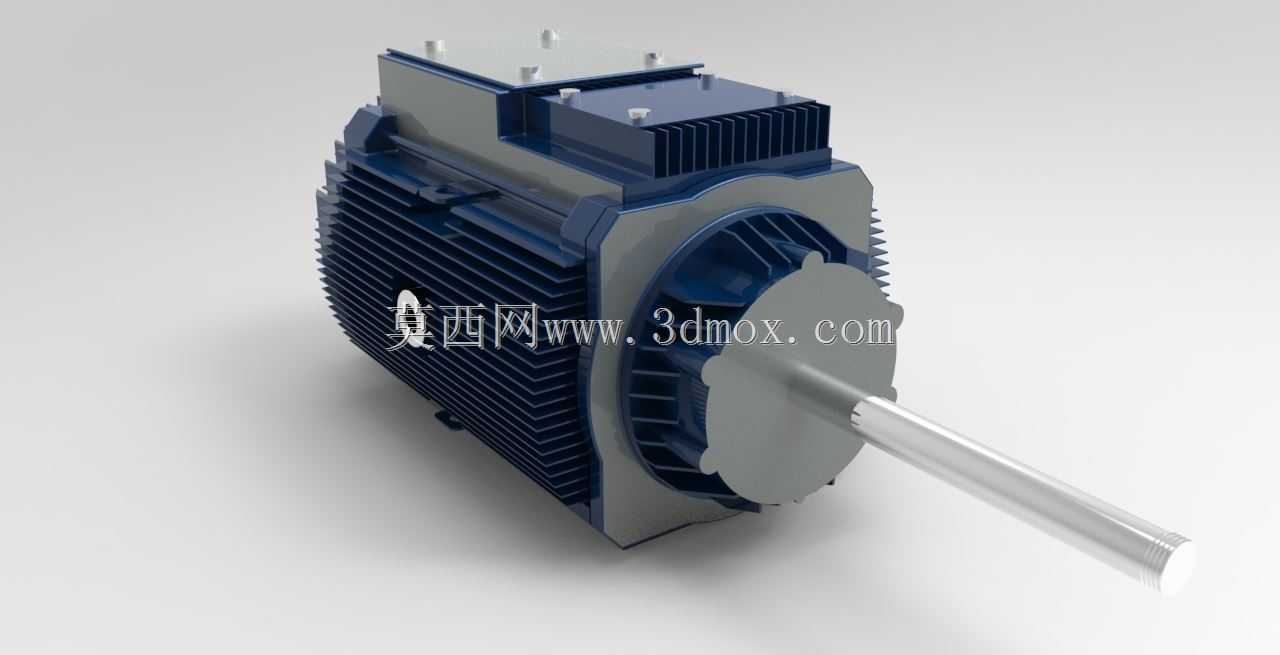

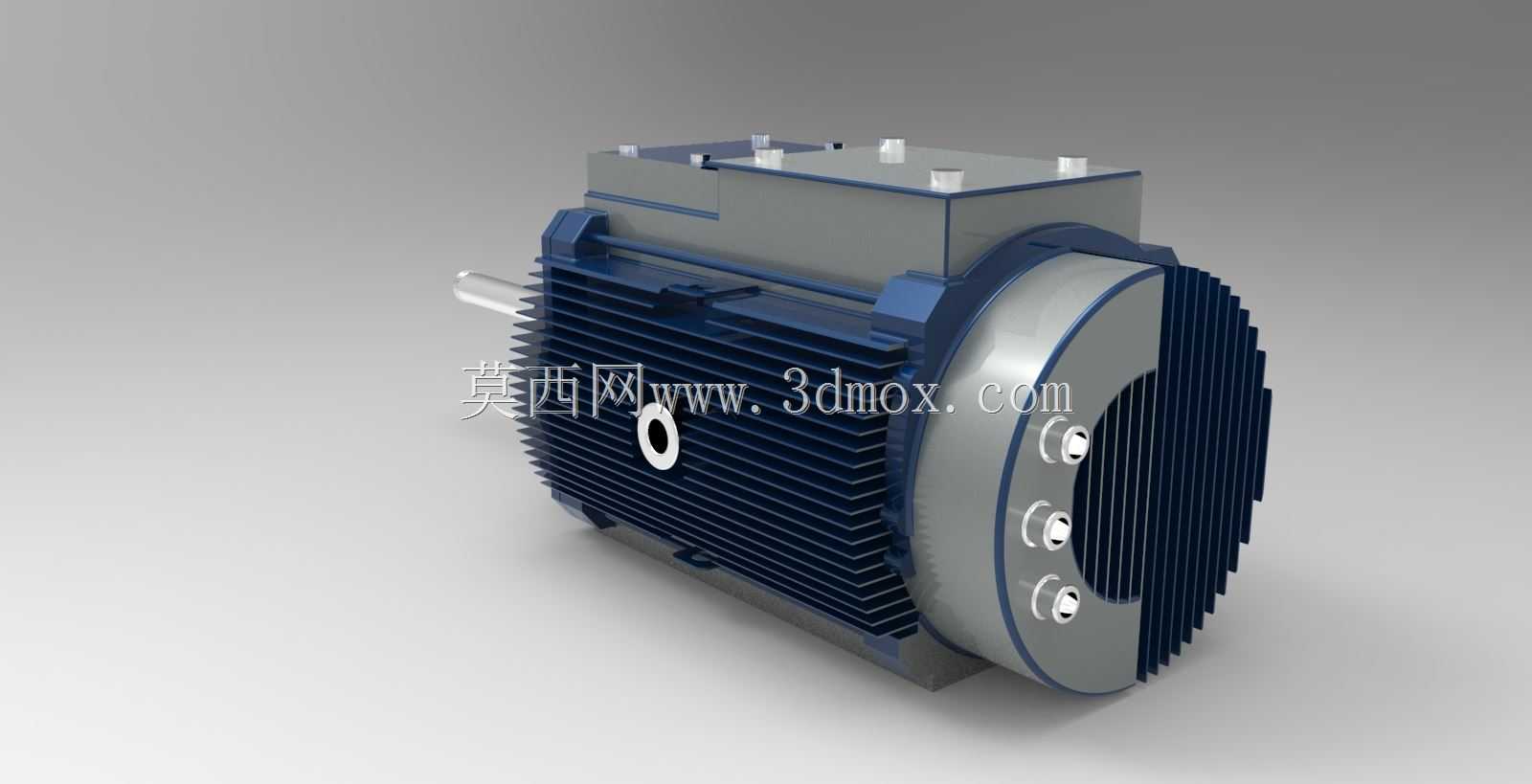

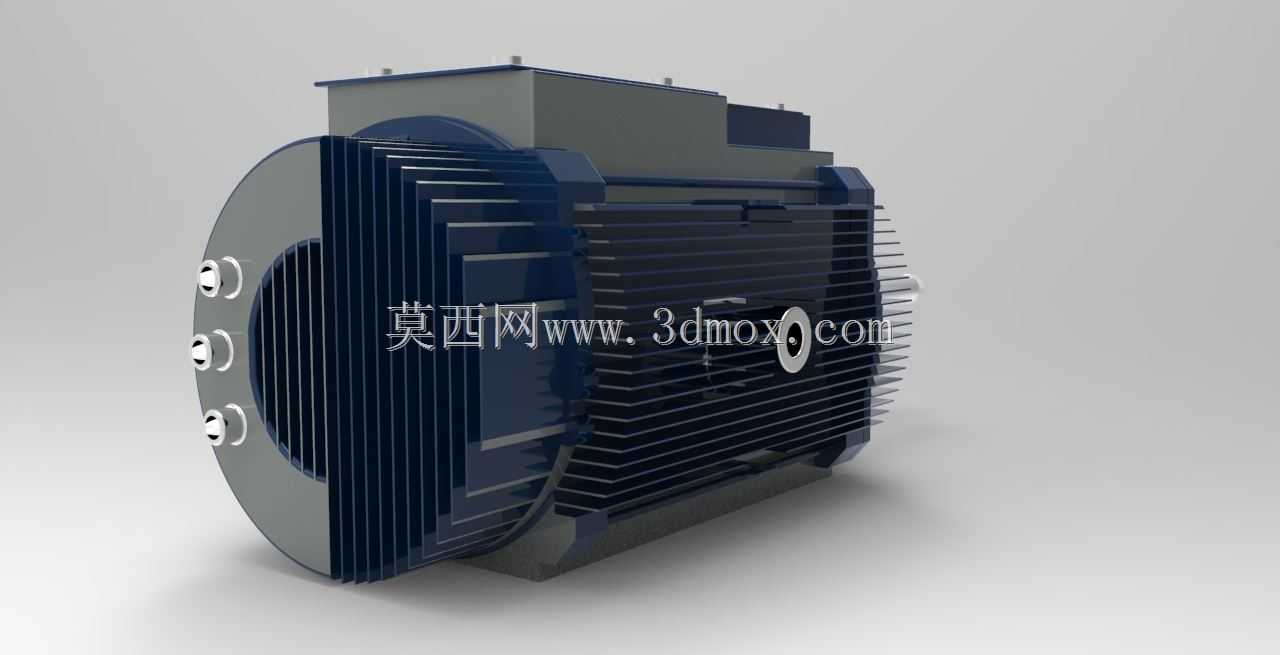

　　这款无刷直流电机的结构设计完全围绕小型越野巴哈赛车的动力输出需求展开，在做三维结构梳理的时候最先要考虑的就是赛事场景下的工况边界——巴哈赛事的非铺装路面行驶占比超过八成，车辆需要频繁应对颠簸、泥水飞溅、瞬时大扭矩输出的工况，所以电机的壳体首先采用了带密集散热鳍片的一体化压铸结构，鳍片的排布方向顺着车辆行驶时的气流走向布置，不需要额外加装散热风扇就能在车辆行进过程中形成稳定的散热风道，同时鳍片之间的间距做了加宽处理，避免越野路段的泥沙卡入鳍片间隙影响散热效率。从安装边界来看，电机的输出轴采用标准的花键轴结构，轴伸长度匹配巴哈赛车常用的减速箱输入端口尺寸，壳体上的四个安装凸台分布在电机前端盖的圆周方向，

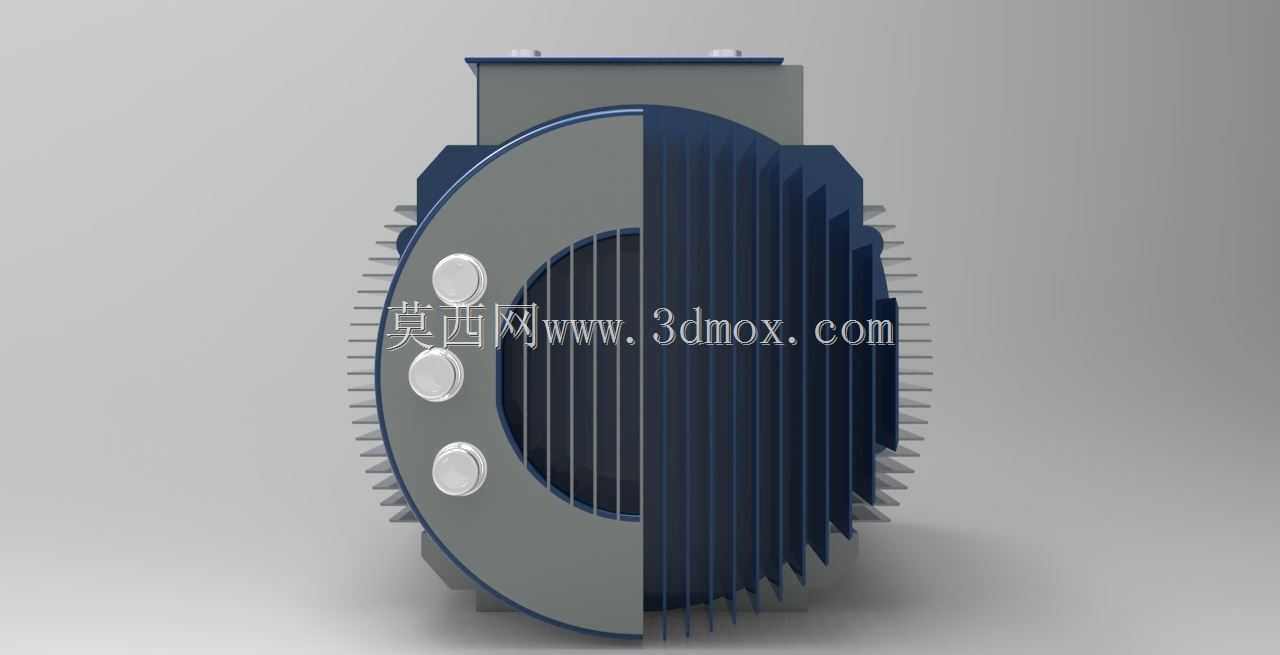

　　凸台上的安装孔位公差按照IT7级精度设计，既可以直接适配现有巴哈车架的电机安装位，也能通过转接法兰适配不同布局的传动系统。电机后端的接线盒采用凸起式密封结构，接线端子的排布做了防呆设计，现场装配的时候不需要反复核对线序就能完成接线，接线盒和壳体之间的密封槽预留了密封胶圈的安装位置，能够阻挡越野路段的泥水、灰尘进入电机内部，避免绝缘失效的问题。在功能特性上，这款无刷直流电机取消了传统有刷电机的碳刷结构，转子采用内嵌式永磁体布局，相比表贴式磁钢结构，高速运转时磁钢不会因为离心力出现脱落的问题，能够承受巴哈赛车急加速时的瞬时高转速工况，定子的绕组排布做了优化，低转速区间就能输出足够大的扭矩，满足车辆爬坡、穿越泥泞路段时的动力需求。

　　做结构设计的时候特意把电机的重心往安装法兰侧偏移，这样装配到车架上之后，动力单元的重心更靠近车辆的中心位置，不会因为电机悬置过长影响整车的配重平衡，壳体上的吊环安装孔位预留了标准的螺纹接口，车队在拆装维护的时候可以直接用吊具固定电机，不需要额外做吊装工装。电机的端盖和壳体之间采用止口定位结构，装配的时候能够自动保证定子和转子的同轴度，减少运转时的径向跳动，降低轴承的额外负载，延长轴承在恶劣工况下的使用寿命。从实际应用的角度来说，这款电机除了适配巴哈赛车的动力需求，也可以用在小型全地形车、低速电动作业车辆的动力单元上，只要调整安装法兰的尺寸就能匹配不同的车架接口，散热结构的设计思路也可以复用到其他经常在高粉尘、

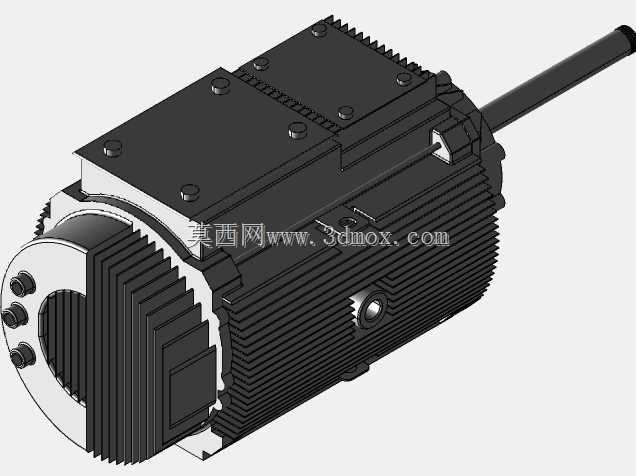

　　颠簸工况下工作的动力电机上。在三维建模过程中，所有的配合面都预留了合理的公差间隙，轴承安装位的尺寸按照过盈配合的要求设计，密封件的安装槽尺寸完全对应常用的标准密封圈规格，不需要定制特殊规格的密封件就能完成装配，电机的整体轴向尺寸做了压缩，在保证输出功率的前提下尽可能缩短轴向长度，给车架上的电池、控制器等部件留出更多的安装空间，接线盒的出线口采用防水格兰头的标准安装尺寸，用户可以根据自己的布线需求选择不同规格的格兰头，满足不同防护等级的使用要求。
