航模用外转子无刷动力马达结构设计

　　这款外转子结构的动力马达，核心应用场景聚焦在500级遥控直升机这类航模产品上，作为整机的核心动力输出单元，直接承担旋翼系统的扭矩传递与转速输出任务，适配航模飞行过程中宽范围的转速调节需求，可匹配不同螺距的旋翼组件完成机动飞行动作的动力响应。从结构设计逻辑来看，采用外转子布局能够在同等体积重量下获得更大的扭矩输出，转子外壳集成散热鳍片结构，飞行过程中随转子同步转动的外壳可以带动周边空气形成强制对流，带走绕组持续工作产生的热量，避免大负载工况下绕组过热退磁，提升持续工作的稳定性。定子部分采用多槽集中绕组布局，绕组与定子铁芯之间做了绝缘隔离处理，出线端做了固定防护，避免飞行过程中震动导致线组磨损断裂。输出轴采用高强度合金钢材质加工，

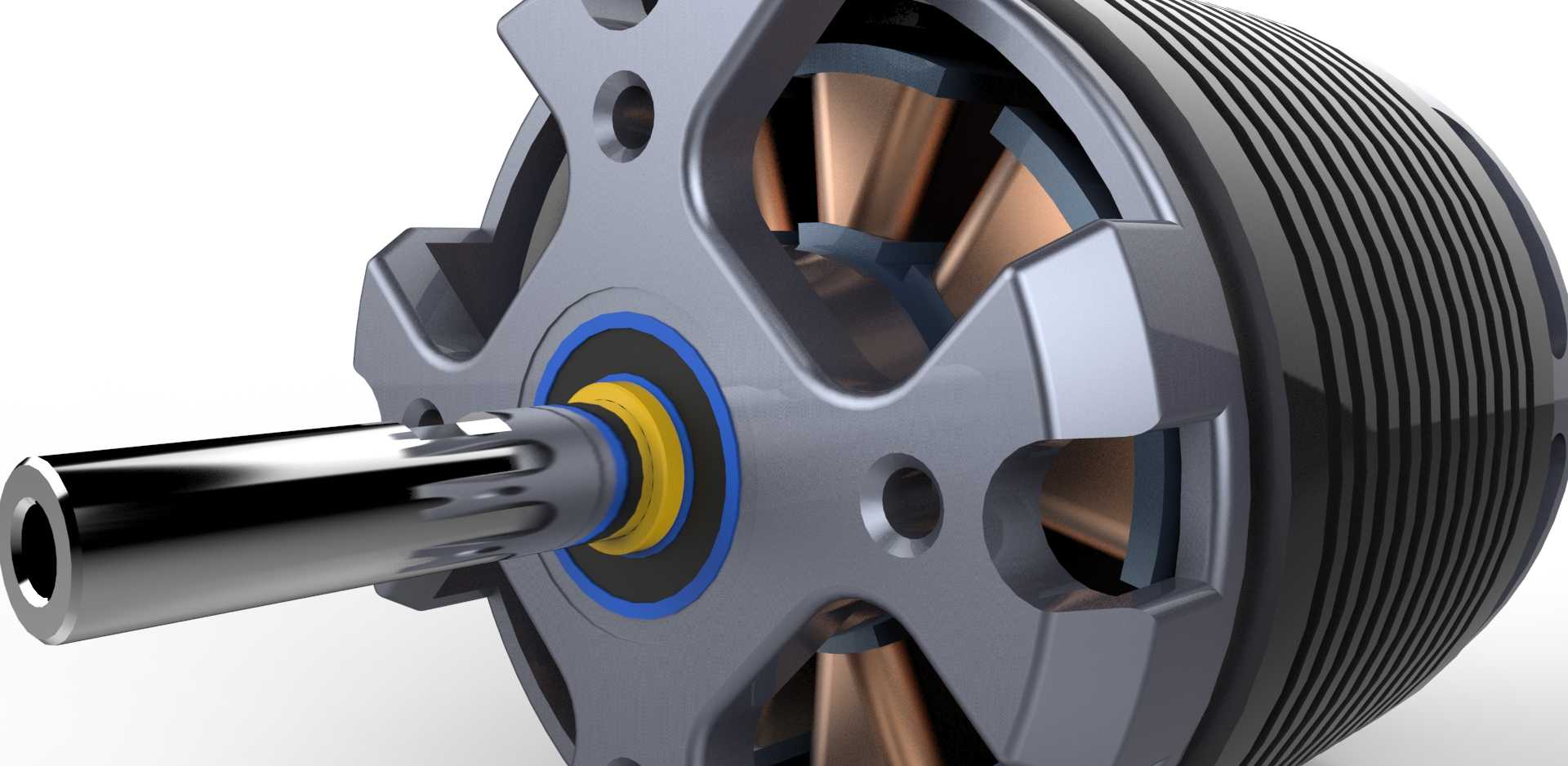

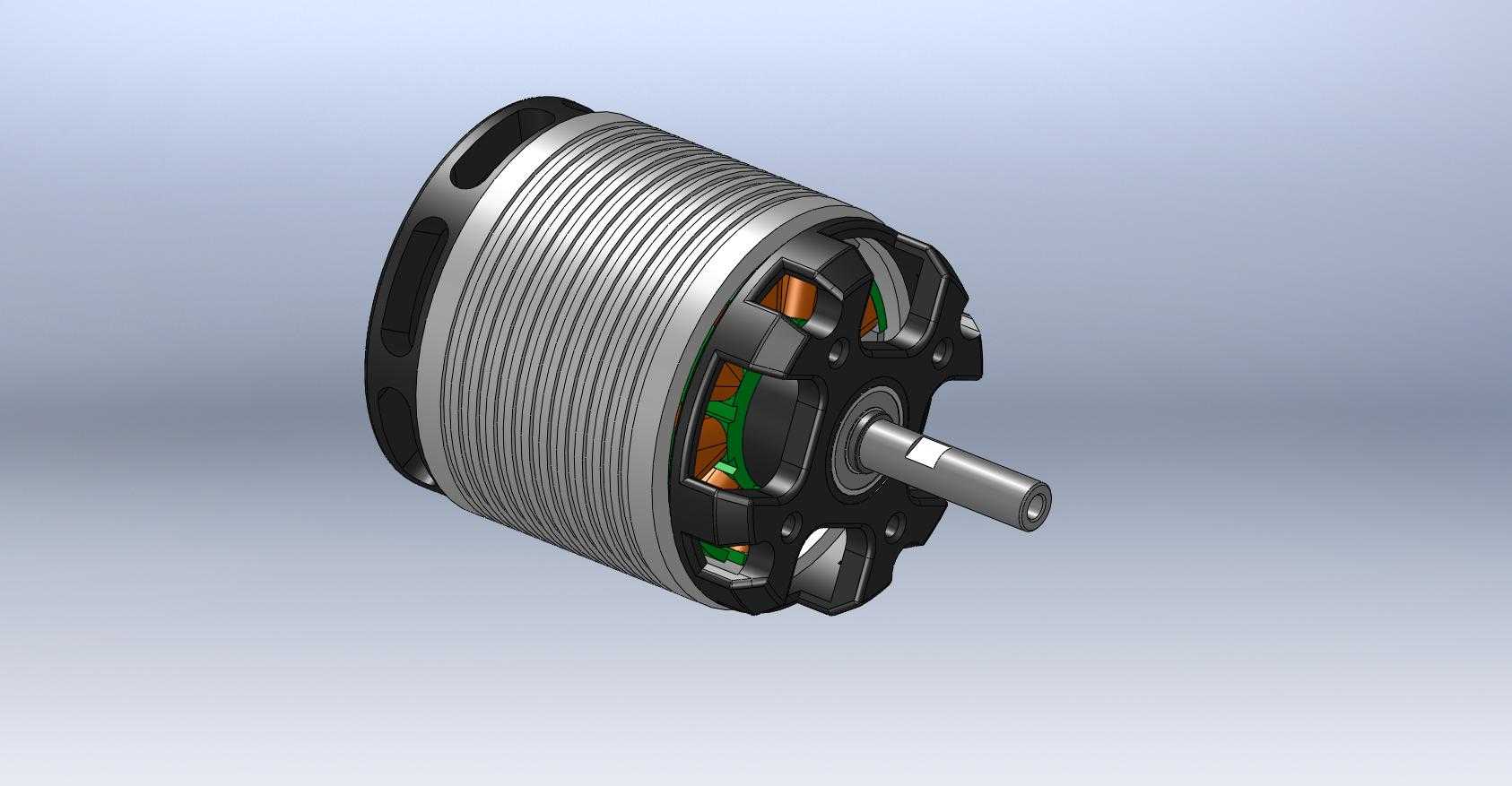

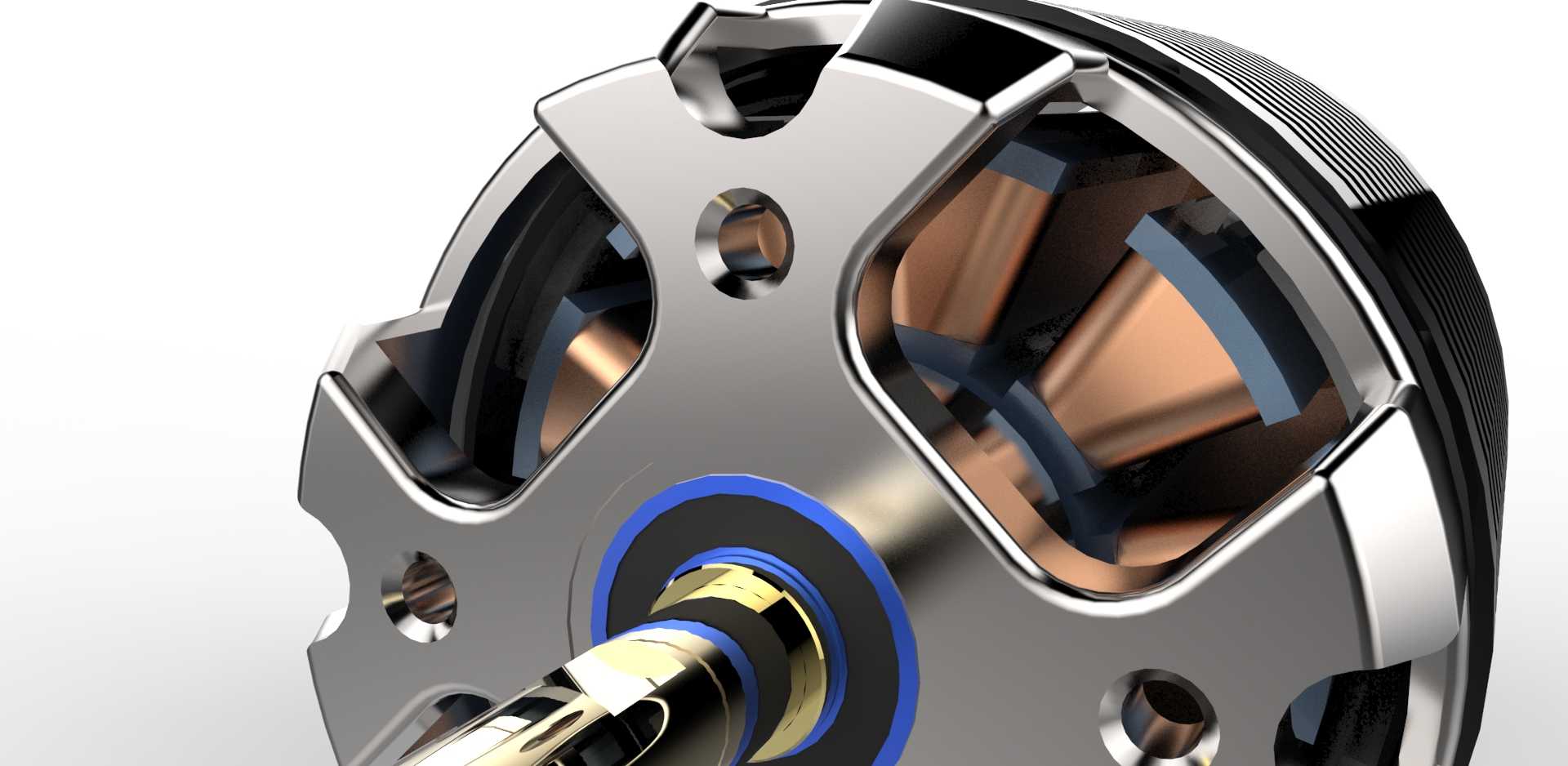

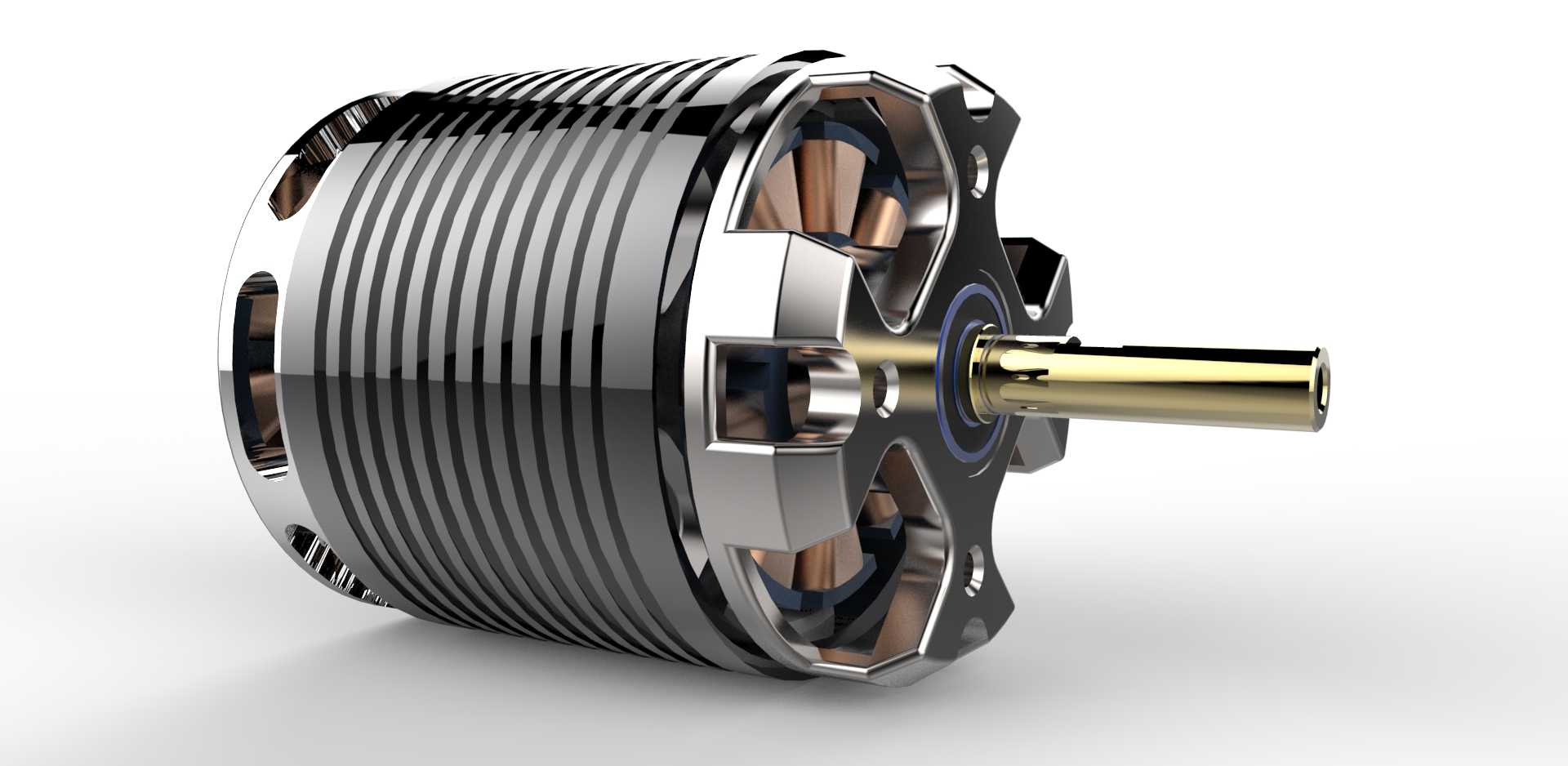

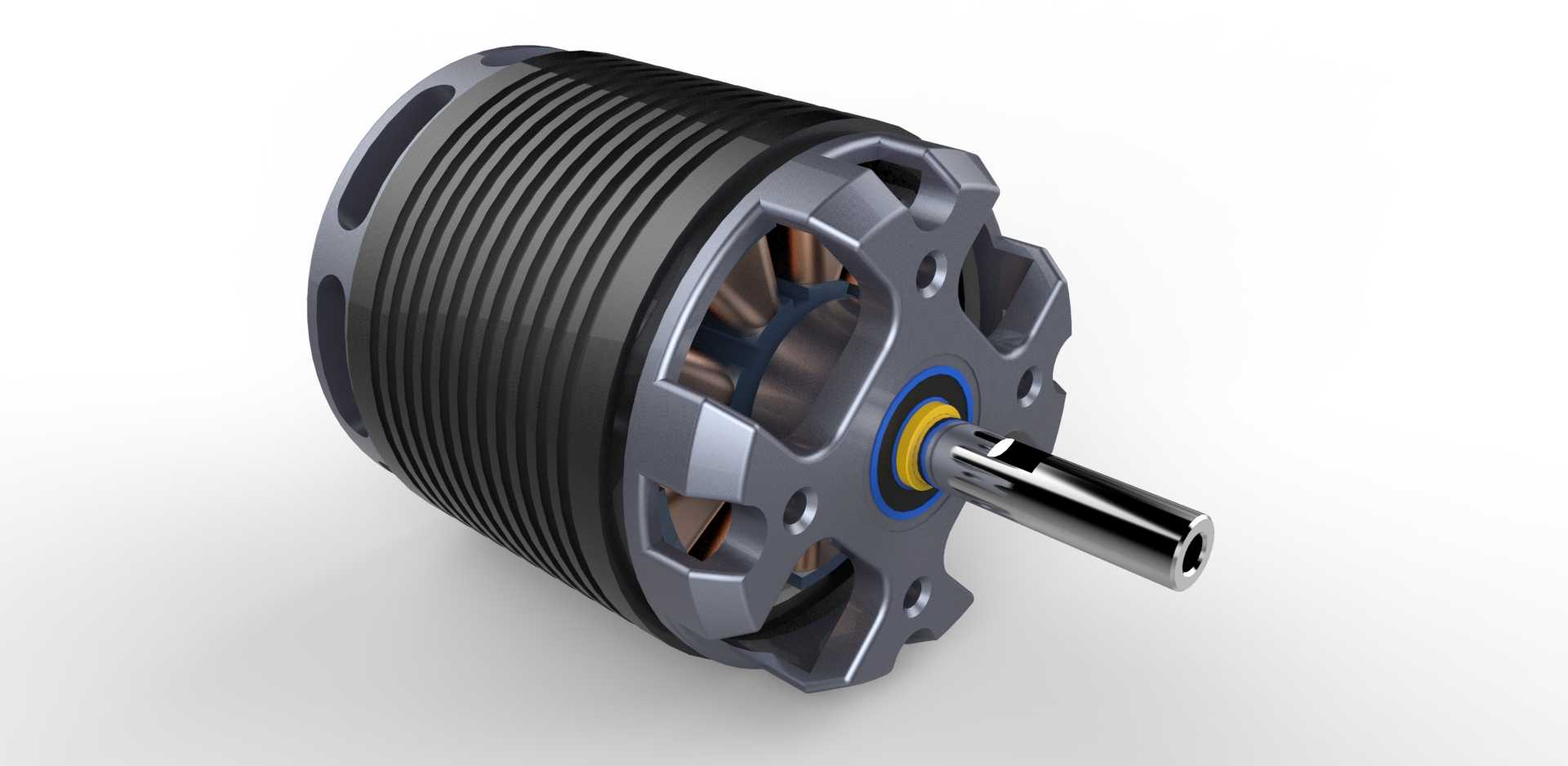

　　轴伸端做了定位平面与卡簧槽设计，既可以通过紧定螺钉完成与传动齿轮的周向固定，也能通过卡簧限制轴向窜动，保证传动啮合的精度，避免高速转动下齿轮跳齿。安装端盖采用一体化加工的定位止口，可直接适配500级直升机的标准电机安装座，安装孔位采用对称均布设计，安装时无需额外调整角度即可完成定位，端盖上预留的走线槽可方便动力线与电调的连接固定，避免线组与转动的转子外壳发生剐蹭。转子外壳采用轻量化铝合金材质加工，表面的环形散热鳍片在增加散热面积的同时，也提升了外壳的结构强度，避免高转速下外壳发生形变，磁钢采用内嵌式固定在转子内壁，通过结构胶与机械卡扣双重固定，可承受高转速下的离心力，防止磁钢脱落。从安装边界来看，

　　整体径向尺寸适配500级航模的机身安装舱位，轴向长度不会与机身内部的舵机、传动齿轮组发生干涉，输出轴的轴伸长度刚好匹配主传动齿轮的安装深度，无需额外加装轴套调整。在实际选型适配时，这类电机可通过更换不同KV值的绕组版本，适配不同的供电电压与旋翼尺寸，满足3D特技飞行与普通休闲飞行的不同动力需求，定子与转子之间的气隙控制在均匀的极小范围内，可降低转动过程中的磁阻波动，减少运转震动，提升飞行过程中的动力输出平顺性。端盖内置的轴承采用双侧密封结构，可阻挡航模飞行过程中带入的灰尘与杂质进入轴承滚道，延长轴承的维护周期，适配户外复杂的飞行环境。
