双叉式铰接连接滑块结构设计

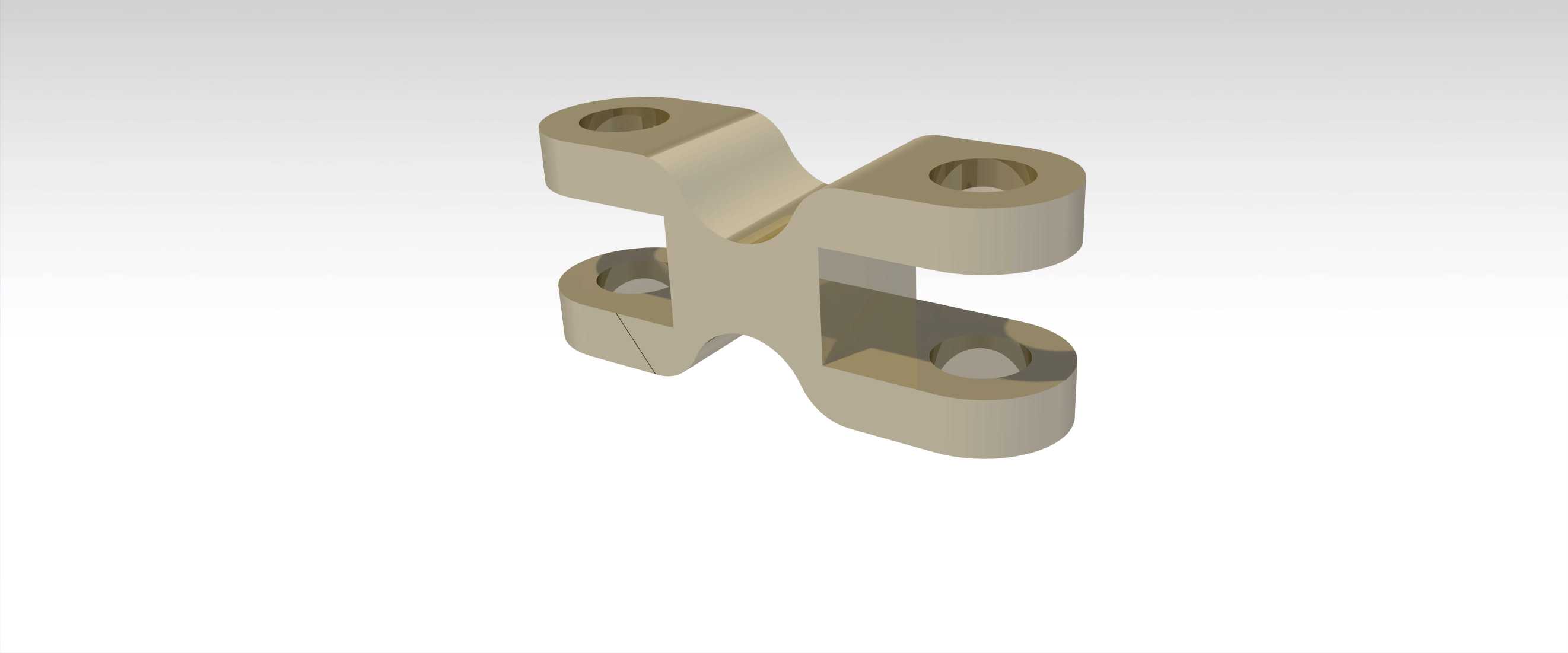

　　该零件为对称式双叉铰接滑块结构，主要应用于需要实现往复滑动同时传递铰接载荷的机械传动场景，常见于轻工自动化输送线的张紧调节机构、小型工程机械的连杆联动单元、以及专用设备的行程限位导向部位，在设备运行过程中既承担沿导向方向的直线滑动导向作用，又通过两端的铰接孔位连接相邻连杆构件，将滑动位移转化为连杆的摆动动作，或是将连杆的驱动力传递为直线滑动输出，是滑动-摆动复合运动机构中的核心传力构件。

　　从结构设计逻辑来看，整体采用上下对称的双叉臂布局，四个铰接孔分别布置在上下两个叉臂的端部，孔位轴线保持平行且与零件滑动方向垂直，这种布局能够让零件在承受铰接载荷时受力均匀，避免单侧受力导致的滑动卡滞问题。主体连接段采用等强度过渡设计，叉臂与中间连接体的衔接位置做了大圆弧过渡处理，有效降低应力集中系数，在承受交变铰接载荷时不会出现应力断裂风险，同时中间段的镂空设计在保证结构强度的前提下减少了零件整体重量，降低滑动过程中的惯性冲击，适配中高速往复运动的工况需求。

　　零件的滑动工作面为两侧的平行平面，加工时需要保证两侧面的平面度与平行度公差，安装时与配套的导向槽配合，配合间隙控制在0.02-0.05mm区间，既保证滑动过程无明显旷量，又避免间隙过小导致的滑动卡涩。四个铰接孔的内孔表面需要做精加工处理，孔位的同轴度、位置度公差需控制在IT7级精度范围内，保证与配套铰接销轴装配后转动灵活，无偏磨现象。从安装边界来看，零件的整体宽度尺寸适配常规宽度的导向槽安装空间，上下叉臂的开合距离满足相邻连杆的摆动角度需求，在最大摆动角度下叉臂不会与相邻构件发生运动干涉，铰接孔的孔径尺寸适配常用标准直径的圆柱销轴，无需额外定制非标连接件，降低整机的装配与维护成本。

　　在实际工况应用中，该类滑块通常采用45号钢经调质处理后加工成型，表面做发黑防锈处理，铰接孔内可根据载荷需求加装铜套或是自润滑轴承，提升铰接部位的耐磨性能，延长零件的使用寿命。滑动工作面可根据使用频率选择是否加装耐磨衬板，在高频率往复滑动的工况下，衬板磨损后可单独更换，无需更换整个滑块构件，降低设备运维成本。设计过程中通过对称结构的受力仿真验证，在额定载荷下零件的最大变形量控制在0.01mm以内，完全满足常规传动机构的刚度要求，同时结构无复杂异形曲面，加工工艺性好，可通过铣削、钻削的常规机加工工序完成批量生产，制造成本可控，适配各类通用机械设备的传动机构改造与新设备设计选型需求。
