家用多边形传感式自动清洁扫地设备

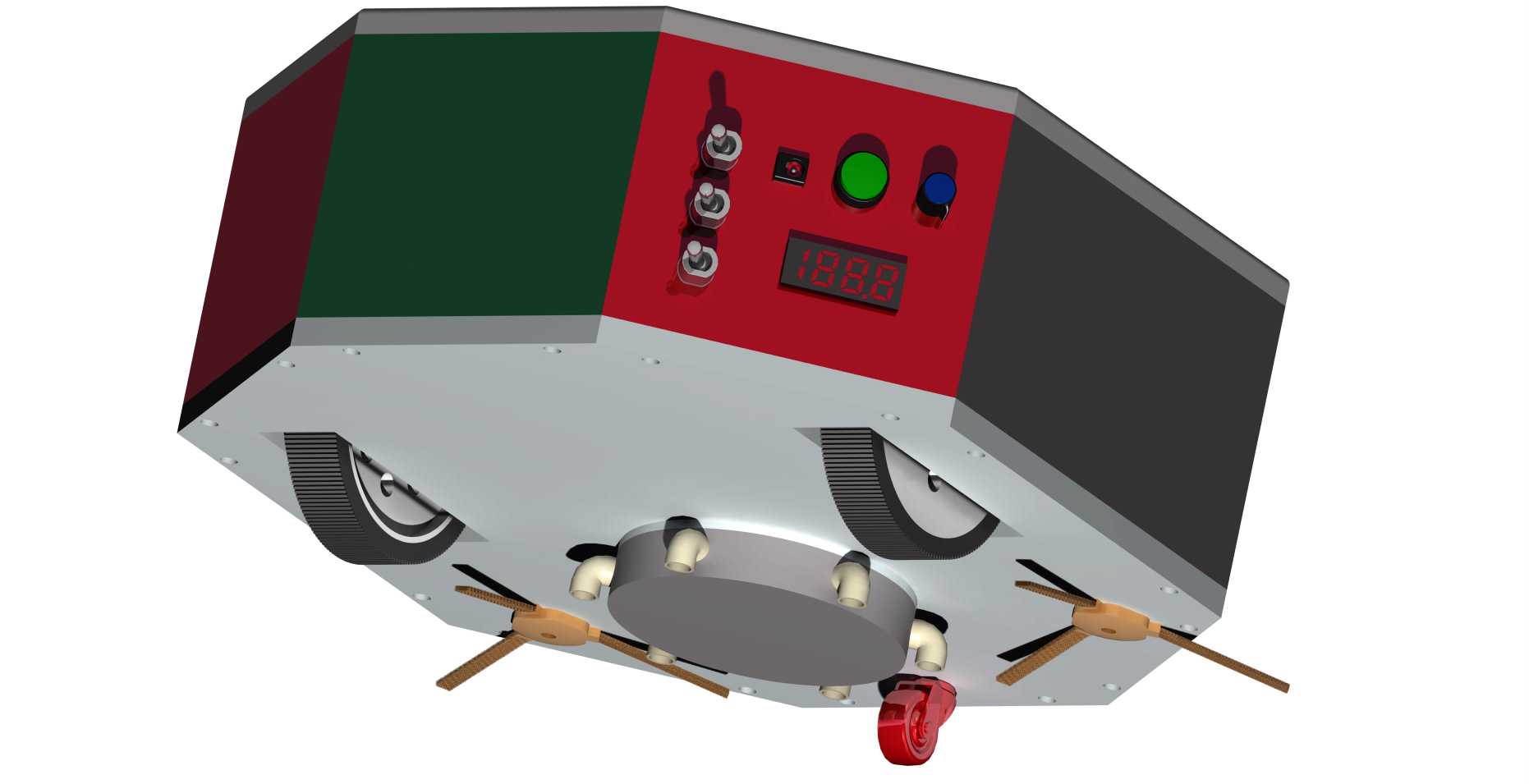

　　这款家用清洁设备的三维结构设计，核心围绕家庭硬质地面、短绒地毯的日常清洁场景展开，区别于传统圆形扫地机器人的结构逻辑，采用八边形棱边外壳构型，在边角清洁覆盖能力上做了针对性优化，能够更好贴合室内墙角、家具直角边缘区域，减少常规圆形设备无法覆盖的清洁死角。从底部结构布局来看，设备采用双轮差速驱动方案，驱动轮带有防滑橡胶胎面与独立悬挂缓冲结构，能够适应15mm以内的地面高度差，顺利通过室内门槛条、地毯边缘等常见障碍，不会出现卡滞困机的问题；前端两侧布置边刷组件，边刷采用三爪柔性刷毛结构，工作时向外旋转将边角区域的灰尘、碎屑扫至设备中部的吸尘口覆盖范围，中部设置大口径中央吸尘腔，搭配高速风机产生的负压，能够将扫入的灰尘、毛发、

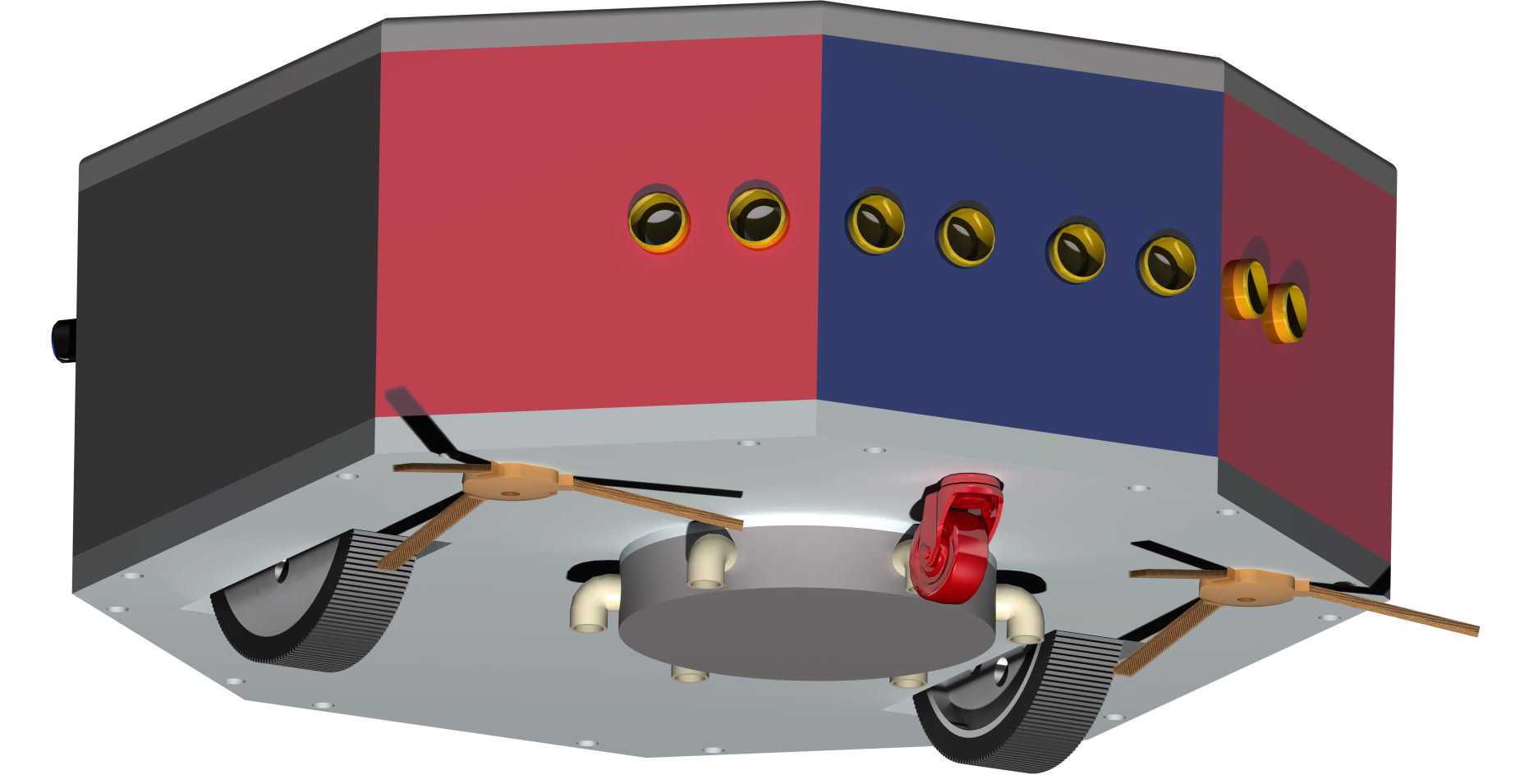

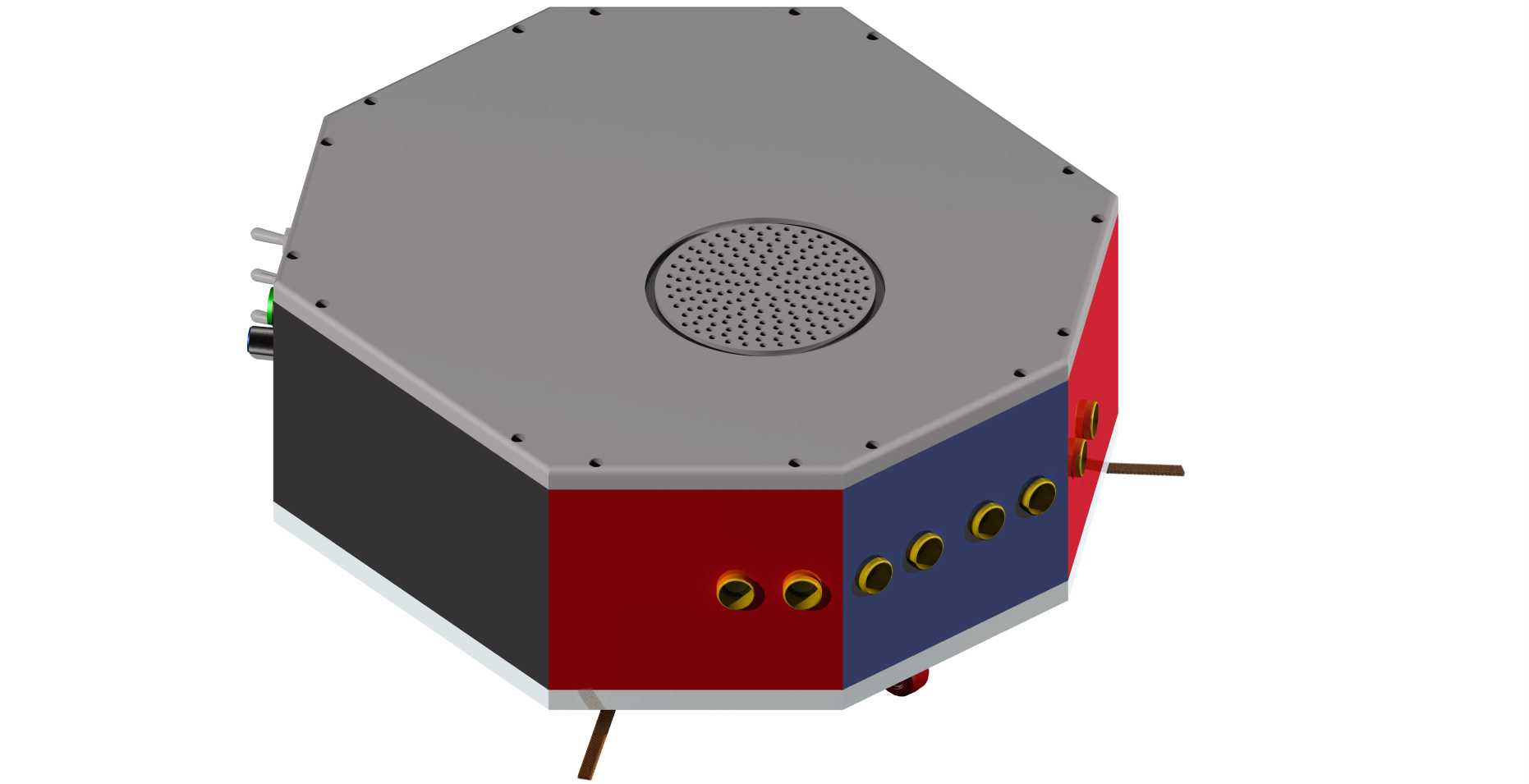

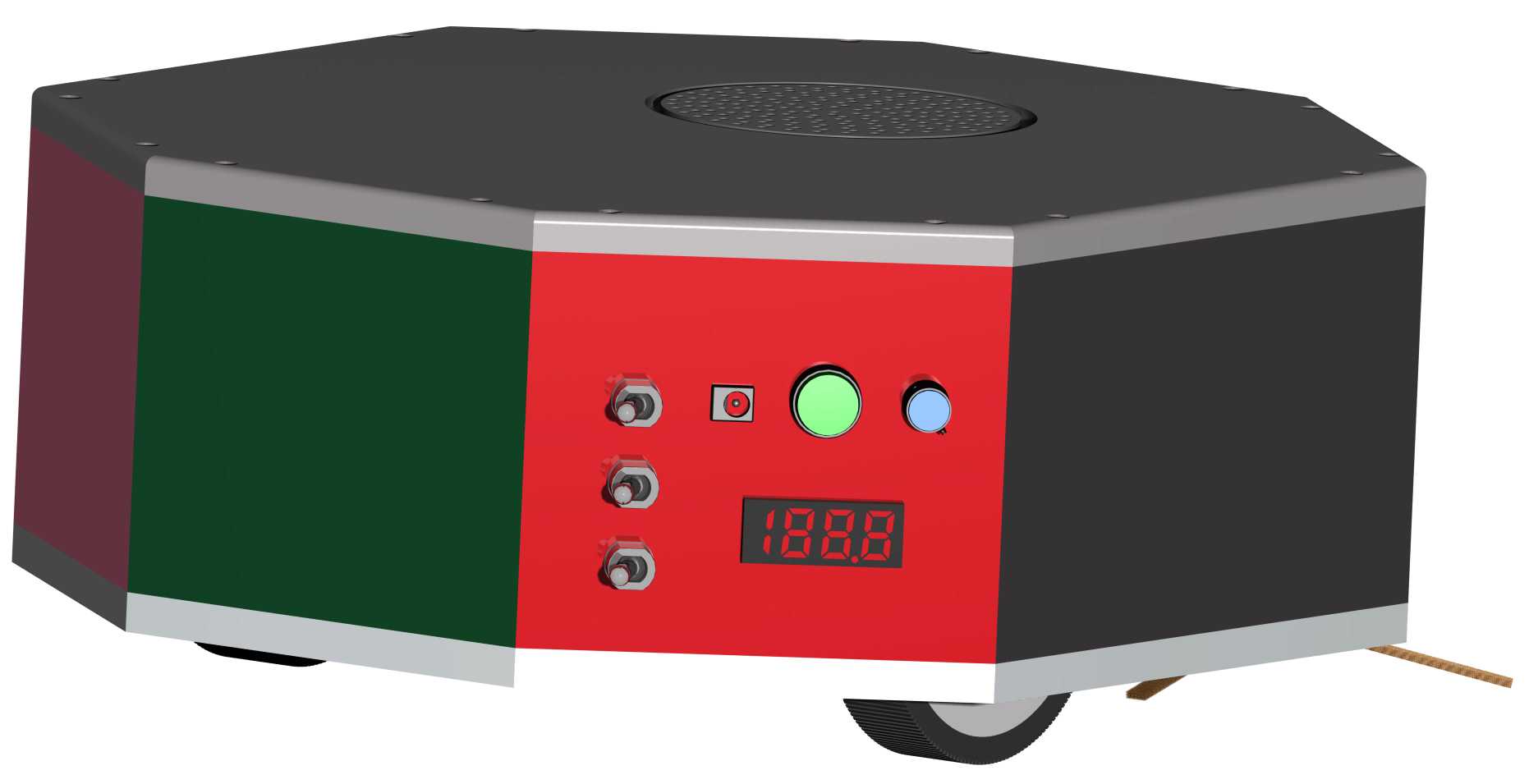

　　食物碎屑等杂物吸入尘盒，吸尘口后侧设置可升降的拖布安装位，干拖湿拖模式可通过结构切换实现，吸尘完成后同步完成地面擦拭，实现扫吸拖一体化的清洁流程。设备周圈的棱边位置均匀布置多组红外避障传感器，传感器的安装角度经过反复调校，能够覆盖设备前方180度范围内的障碍物检测，检测距离可通过电路参数调整，既能够及时避让桌椅腿、墙面等硬质障碍，也不会因为检测灵敏度过高导致在空旷区域频繁转向，影响清洁路径的连贯性；底部还设置有悬崖检测传感器，能够识别楼梯、台阶等落差区域，及时调整行进方向避免跌落。设备顶部的结构预留了尘盒开盖按键、状态指示灯的安装位，内部腔体按照功能划分为驱动轮安装腔、风机尘盒腔、电路控制板安装腔、电池仓几个独立区域，

　　各腔体之间设置走线槽与密封结构，避免吸尘过程中的灰尘进入电路区域造成元器件故障，电池仓采用快拆结构设计，方便用户后期更换电池，延长设备整体使用寿命。在结构设计过程中，所有外露棱边都做了R3以上的圆角过渡处理，避免使用过程中磕碰家具或者划伤用户，外壳壁厚按照家用塑料件的成型要求设置为2.5mm，加强筋均匀布置在外壳内侧，既能够保证外壳的结构强度，承受成年人不小心踩踏的载荷，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷。设备的整体高度控制在85mm以内，能够顺利进入大部分沙发、床、电视柜等家具的底部区域，覆盖日常人工难以清洁的低矮空间，直径方向的最大尺寸控制在330mm，在狭小的卫生间、阳台区域也能够灵活转向，

　　不会出现卡在家具缝隙中的问题。从物联网功能的结构适配来看，电路仓预留了WiFi模块的安装位置与天线走线空间，用户可以通过移动端设备远程设置清洁模式、预约清洁时间，设备也能够将清洁进度、尘盒满溢状态、故障信息等数据同步到移动端，实现智能化的清洁管理。边刷、拖布、尘盒等易损耗部件都采用卡扣式快拆结构，不需要额外工具就能够完成拆卸清理或者更换，降低用户的日常维护难度，驱动轮的模组也采用独立快装设计，后期如果出现轮组磨损、电机故障的问题，只需要拆卸底部的两颗固定螺丝就能够完成模组更换，不需要拆解整机外壳，大幅降低后期维修的复杂度。在风道结构设计上，吸尘腔到风机入口的风道采用顺滑的圆弧过渡，没有直角弯折结构，能够最大程度降低风阻，减少风机的功率损耗，在相同吸力下降低工作噪音，避免清洁过程中产生过大的噪音影响家庭成员休息，尘盒与风道的连接位置设置有密封胶条，避免吸尘过程中出现漏风问题导致吸力下降，尘盒内部设置HEPA滤网安装位，过滤排出的空气，避免吸尘过程中造成二次扬尘。
