铁矿石处理厂初级破碎工段整体装置

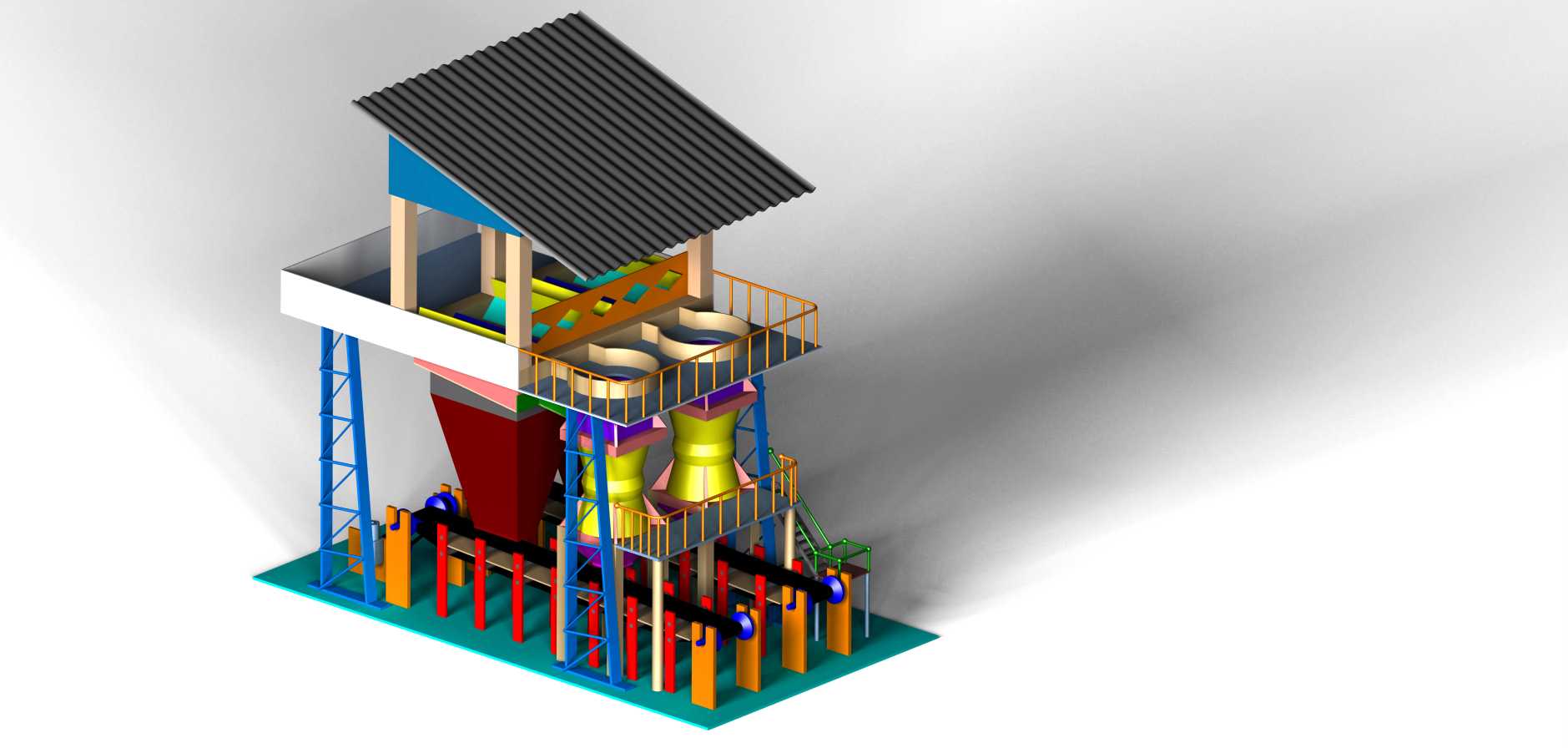

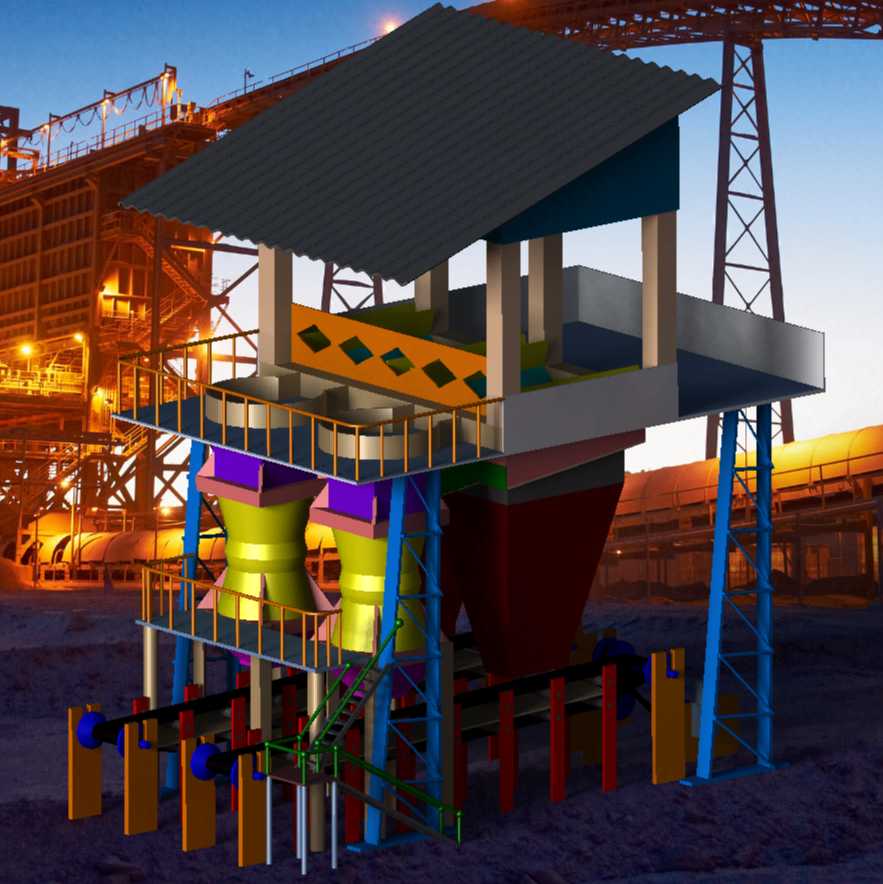

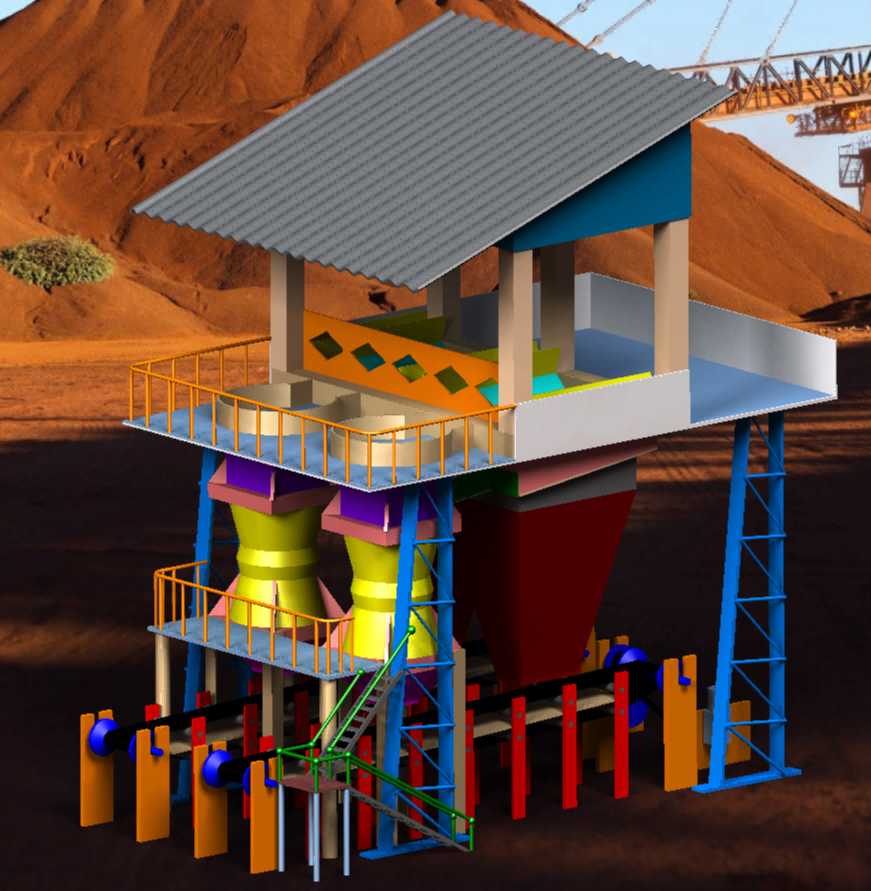

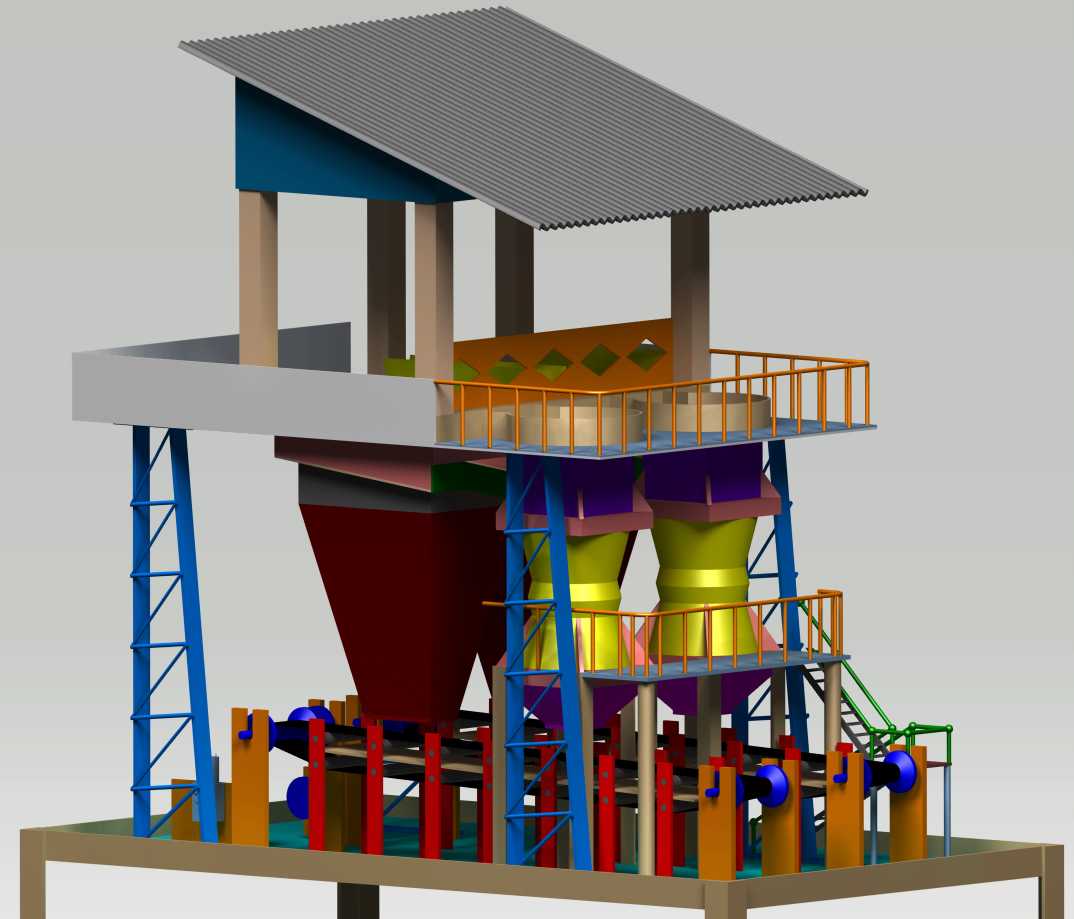

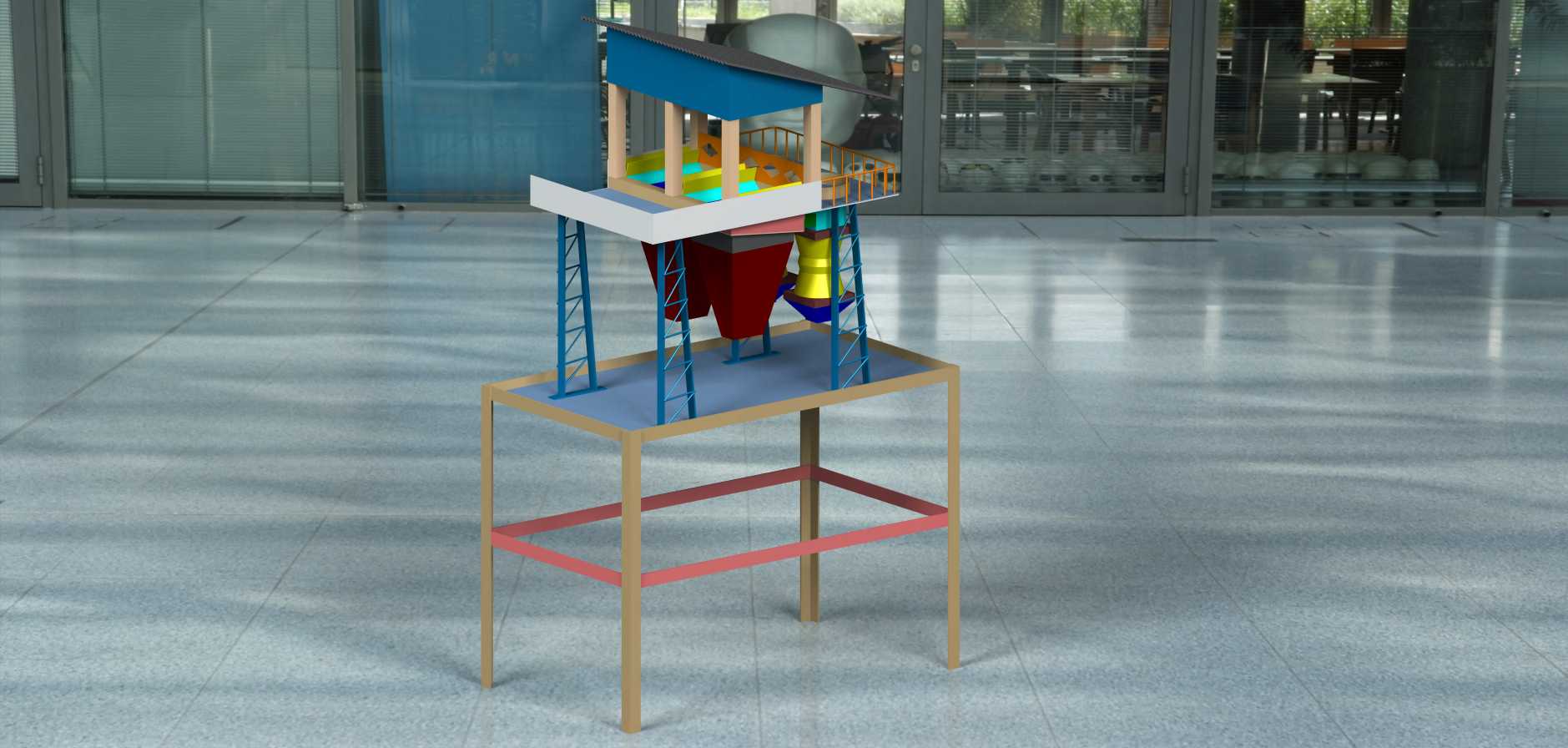

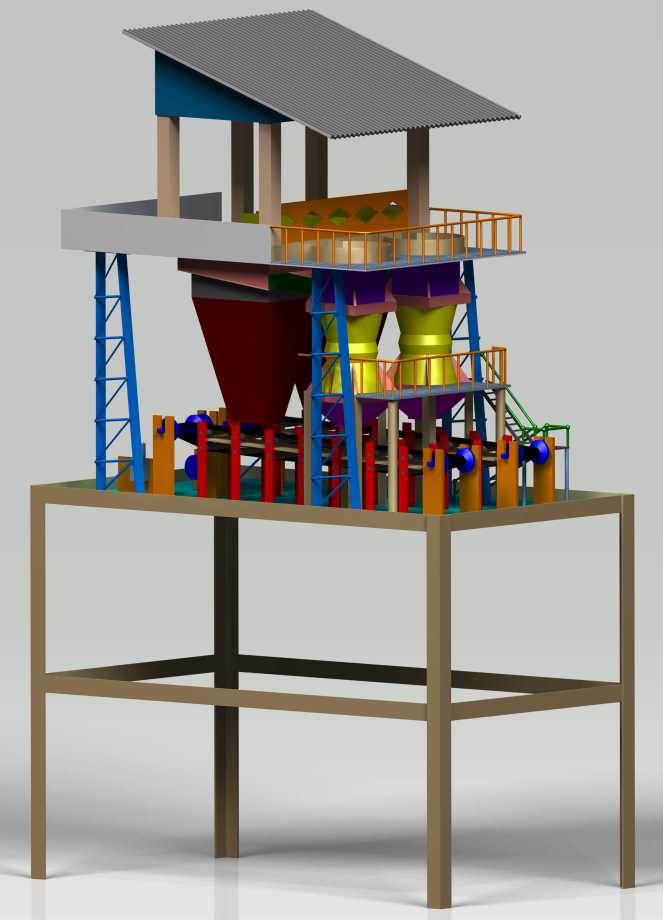

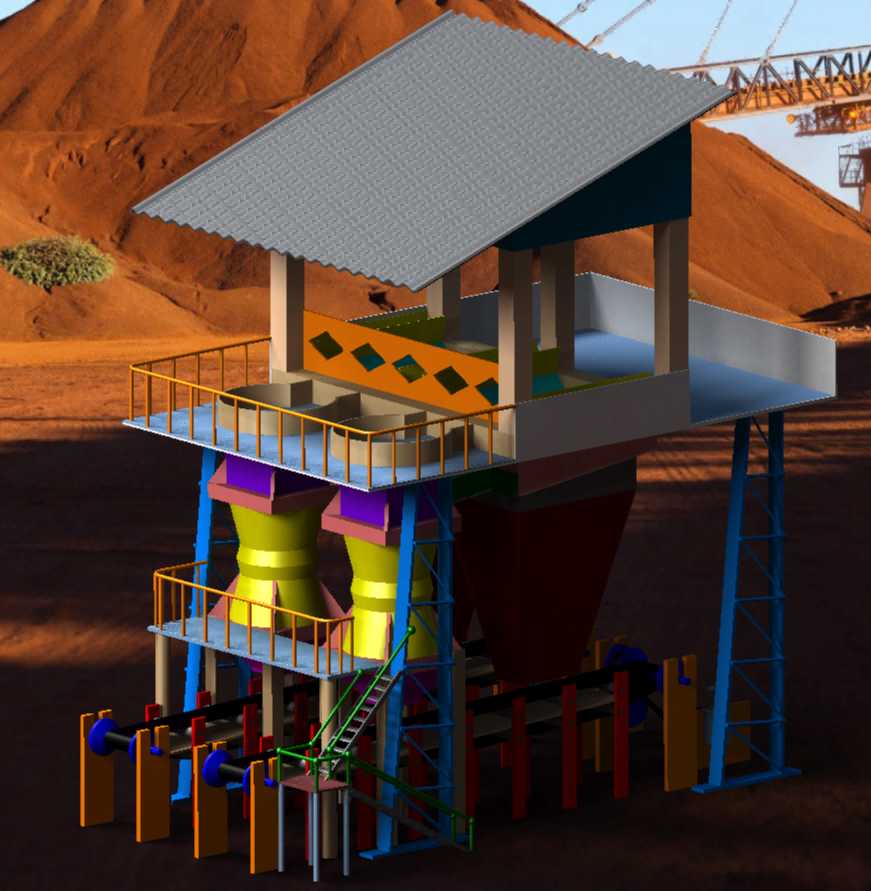

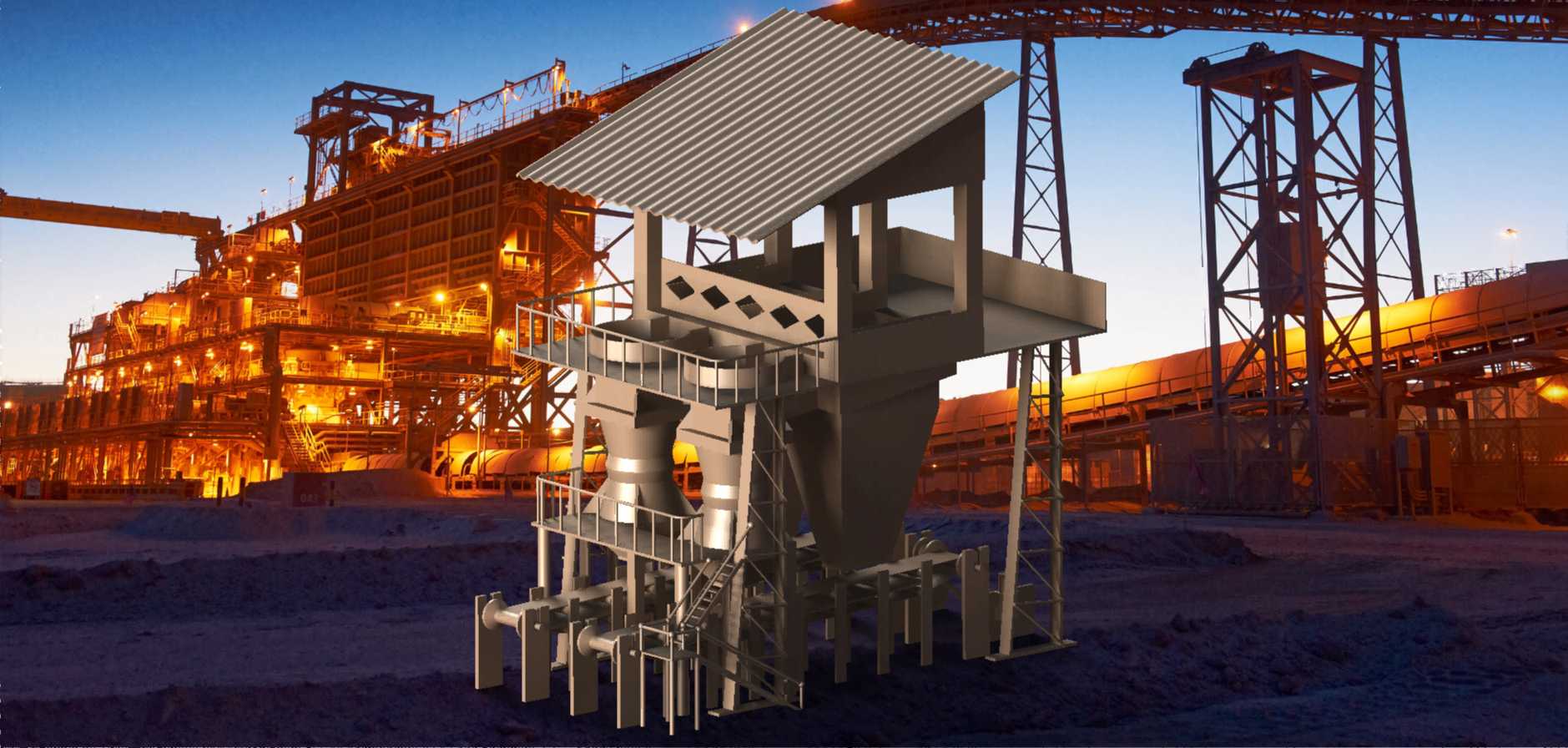

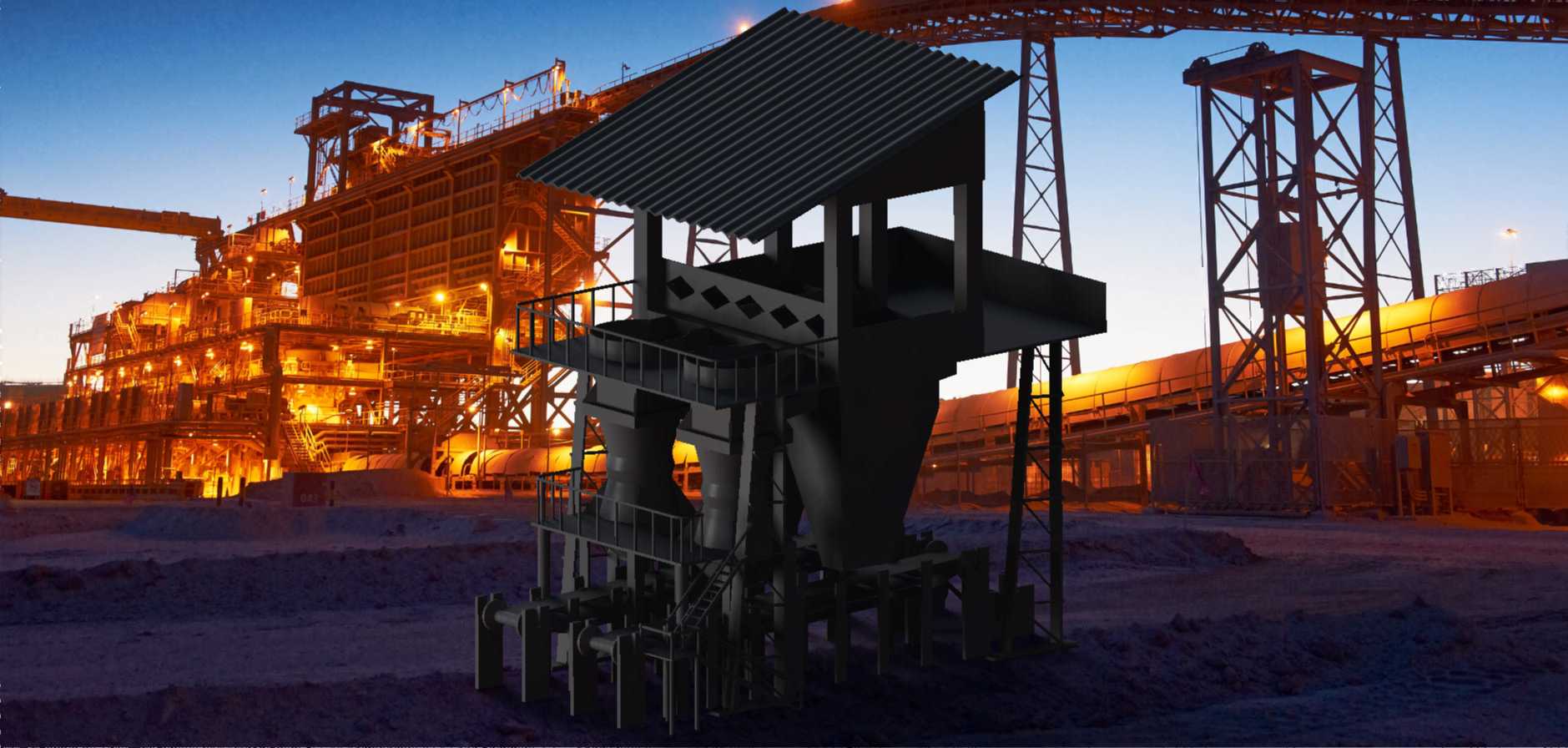

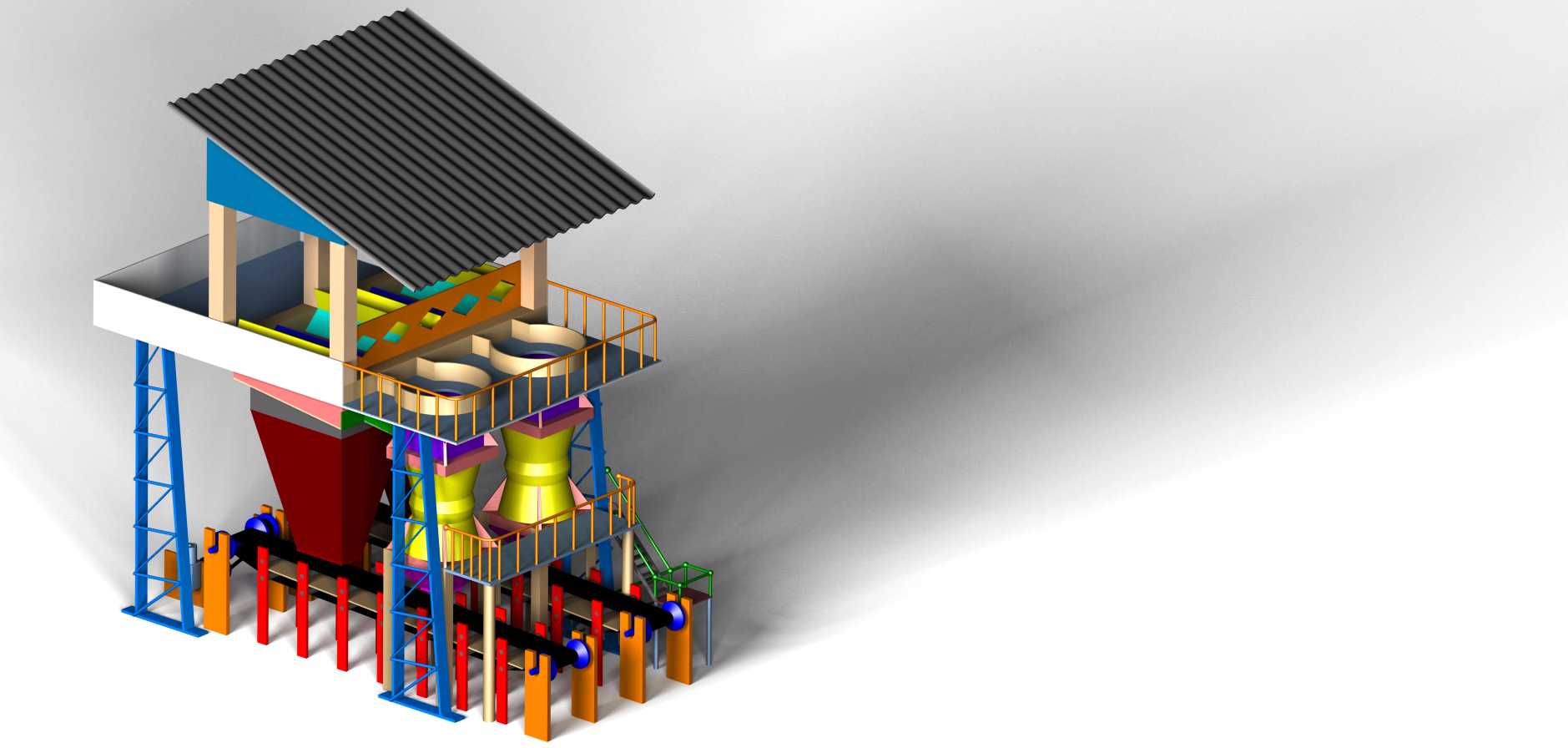

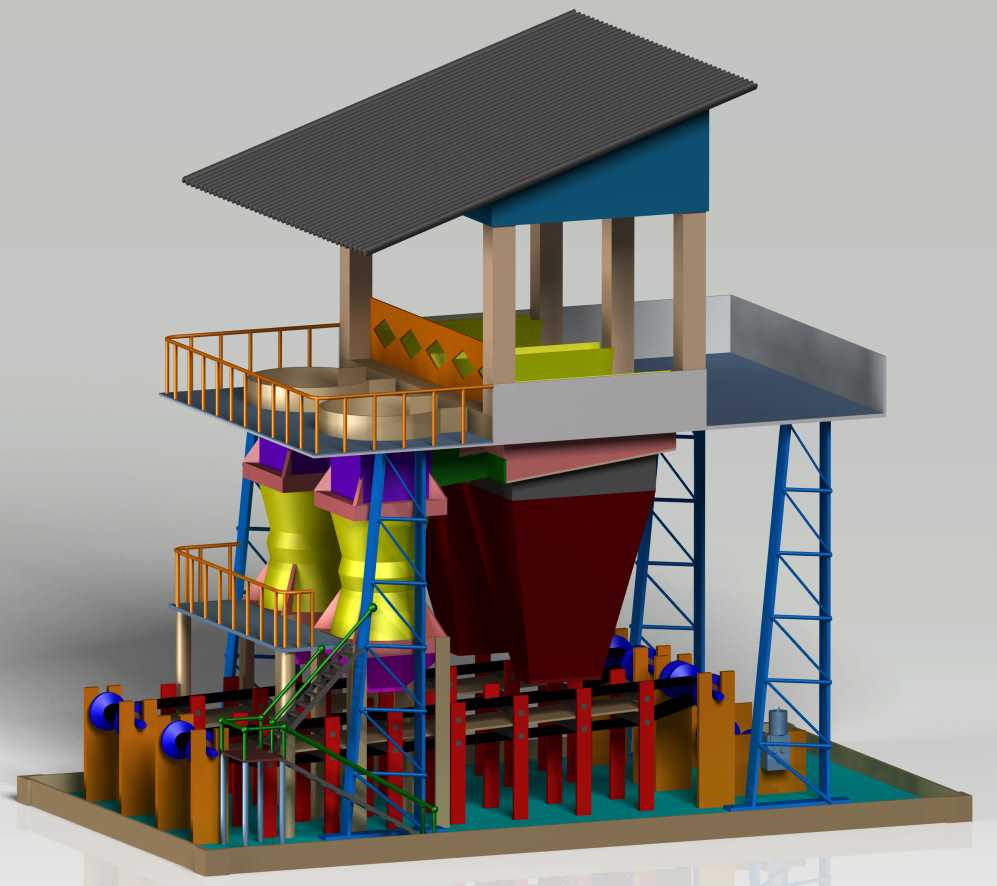

　　这套三维原型还原的是矿山选矿流程首段的初级破碎作业区整体布局，在露天或井下采出的原矿经自卸车卸料后，首先进入该工段完成第一道粗碎作业，把粒径动辄数百毫米的原矿破碎至后续中细碎工段可接纳的进料粒度，是整个选矿厂产能释放的核心咽喉环节。从整体布局来看，该装置采用多层钢构平台搭建，顶层设置带防雨顶棚的受料仓区域，可适配雨季户外作业的防护需求，受料仓下方对称布置两台粗碎设备，单台设备的进料口正对上方料仓的落料点，避免物料偏载导致的衬板异常磨损。平台层的护栏采用标准化工业安全护栏设计，爬梯布置在平台侧方，预留了足够的检修通行空间，设备周边的操作面净宽满足日常巡检、易损件更换的作业需求，不会出现空间局促导致的运维障碍。

　　从功能逻辑上，原矿经受料仓缓冲后均匀给入两台粗碎主机，破碎后的物料经主机下方的排料口落到下层布置的输送设备上，通过多段输送链的衔接，把破碎后的物料转运至下一处理工段，整套输送链路的布置充分考虑了物料的落料高差，合理设置溜槽角度避免物料堵卡，同时在转运点预留了除尘接口的安装位置，可配套除尘设备控制作业现场的粉尘扩散。设计过程中首先梳理了整个破碎工段的物料流向，从受料、破碎、转运三个核心环节出发，先确定核心破碎设备的处理能力匹配关系，再反向推导受料仓的有效容积，保证上游来料波动时料仓有足够的缓存容量，不会出现溢料或者设备空转的情况，之后再根据设备的安装尺寸、检修空间要求搭建钢构支撑平台，所有立柱的布置都避开了设备的吊装路径、物料溜槽的走向，同时平台的荷载取值充分考虑了设备满负荷运行时的动载荷、物料堆积的静载荷，以及检修时吊装配件的临时荷载，保证结构的安全冗余度。

　　整套装置的安装边界充分考虑了现场土建基础的适配性，钢构立柱的底部预留了与土建预埋板连接的法兰接口，设备的安装基准面统一对齐，减少现场安装时的校准工作量，输送设备的头尾轮中心距、抬升高度都按照常规选矿厂的工艺参数设置，可直接适配同规模选矿厂的工艺布置需求，不需要做大幅的结构调整。模型中还还原了设备的驱动单元、液压管路布置、检修操作平台的细节，比如破碎主机的液压调整机构位置、输送设备的驱动电机安装座、平台上的巡检通道标识，这些细节都和实际工业现场的布置保持一致，可用于选矿厂初步设计阶段的方案展示、工艺路线验证，也可作为新入行的设计人员了解粗碎工段整体布局的参考样本，帮助理解各设备之间的衔接逻辑、空间排布要求，避免在实际设计中出现设备干涉、检修空间不足、物料流向不顺等常见问题。在建模过程中对不同部件做了分层处理，钢构平台、破碎主机、输送设备、防护设施、辅助结构都可单独拆分查看，方便设计人员针对单个部件做结构优化或者参数调整，也可直接导入仿真软件做物料流动模拟、结构受力分析，验证整套系统的运行稳定性。
