手推式高功率地钻螺旋钻孔设备

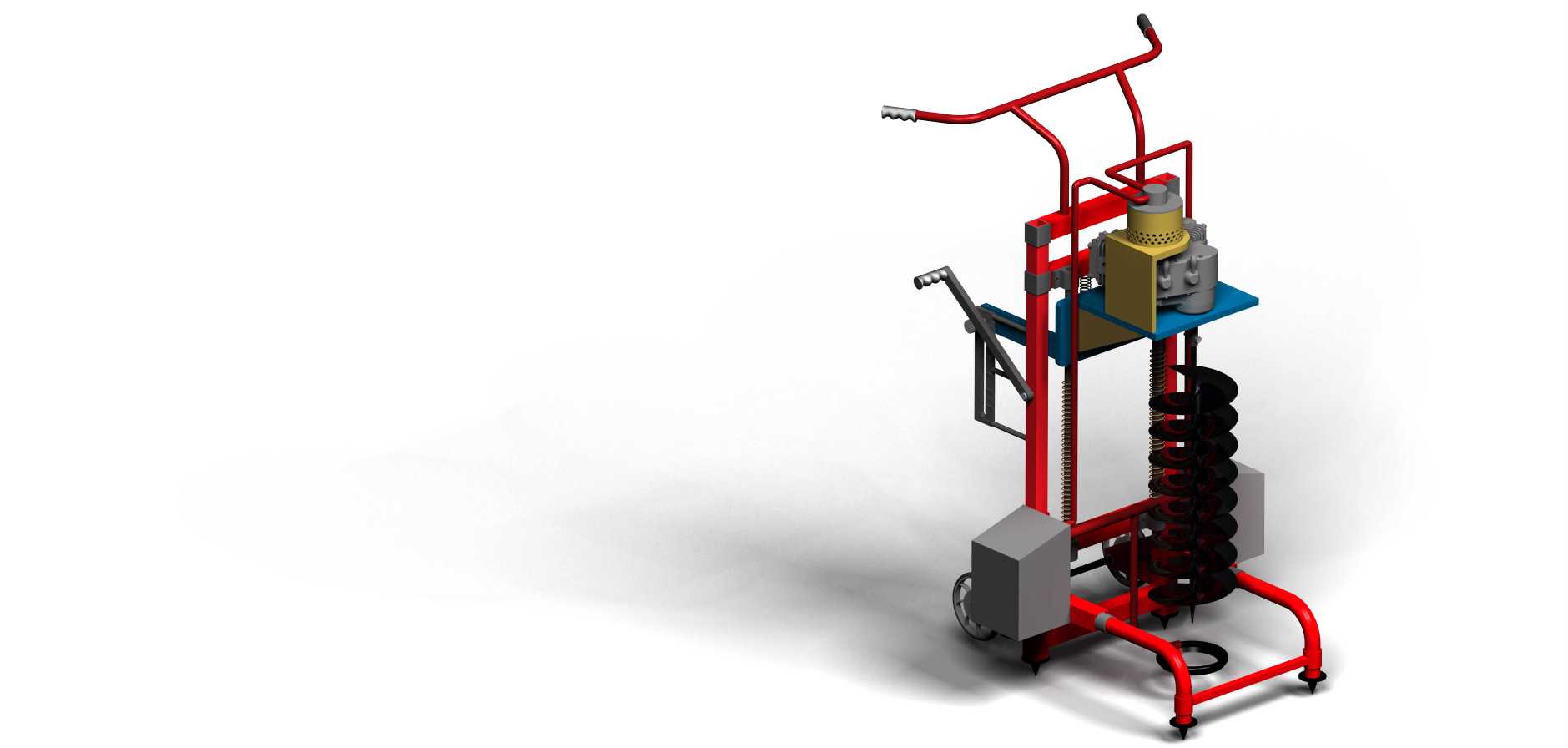

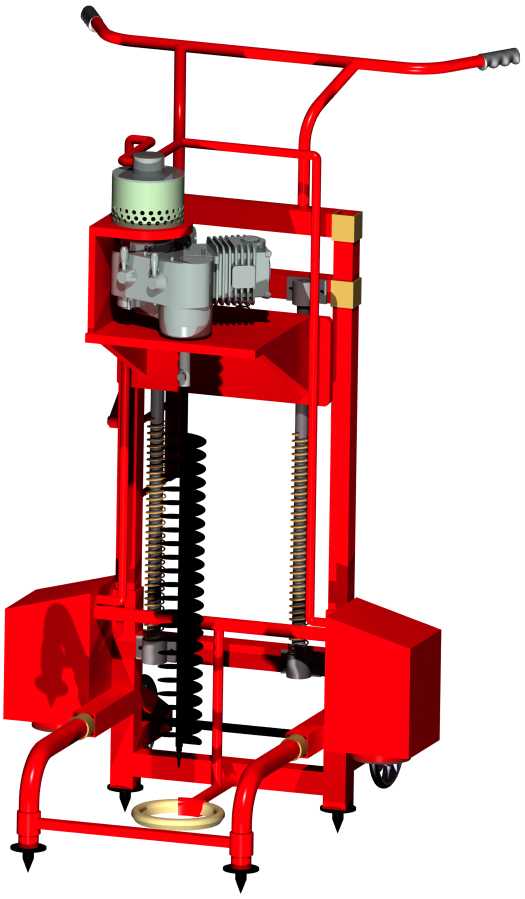

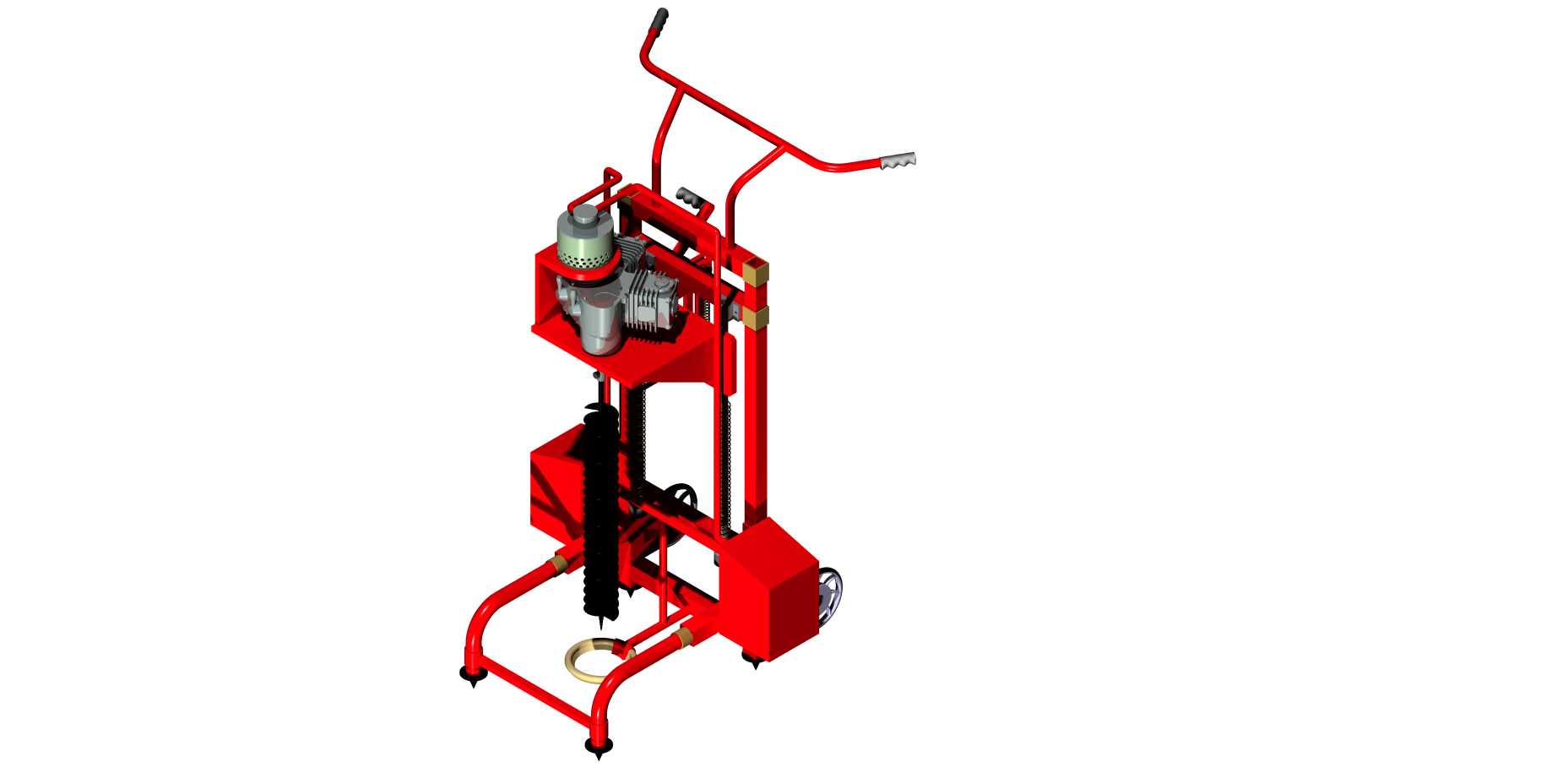

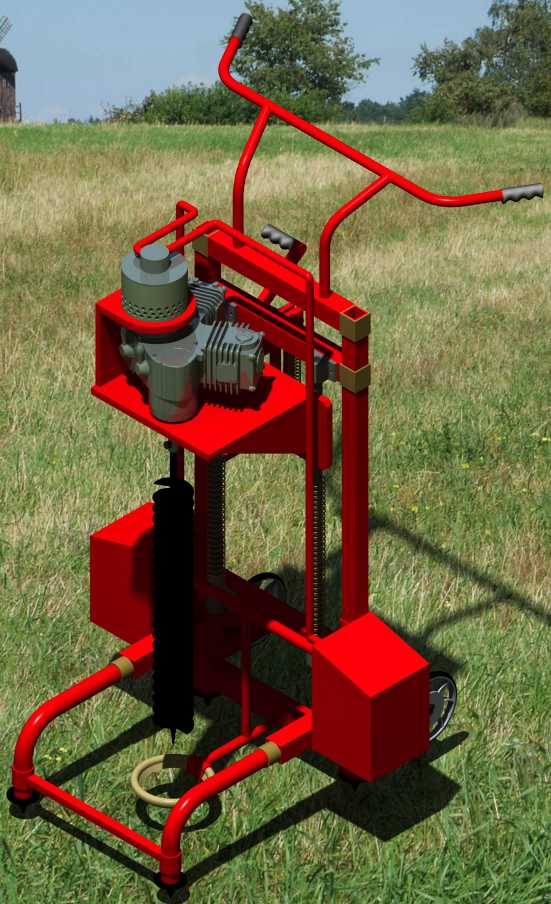

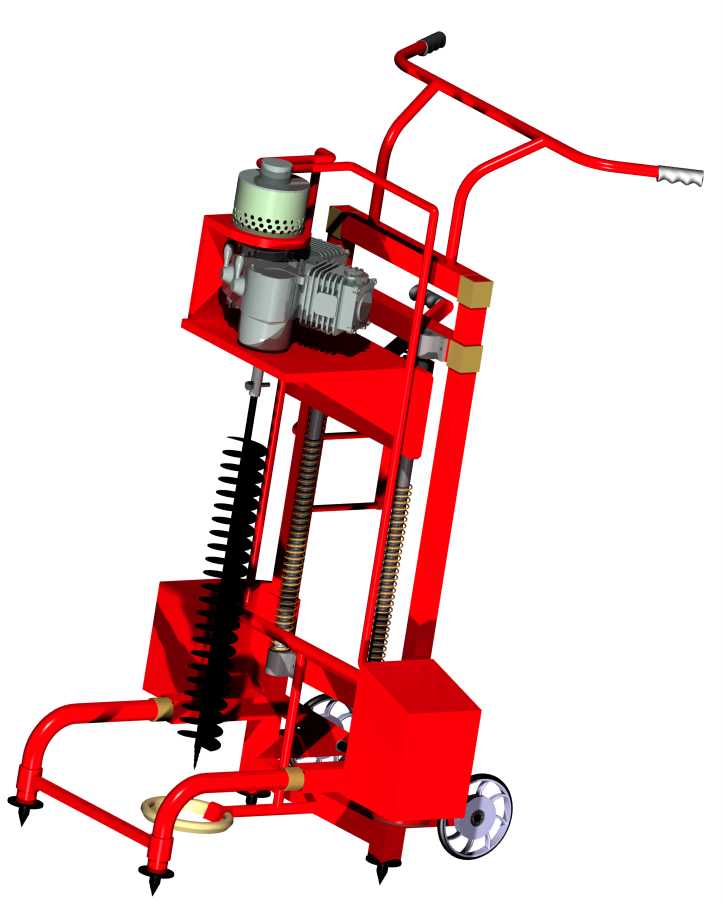

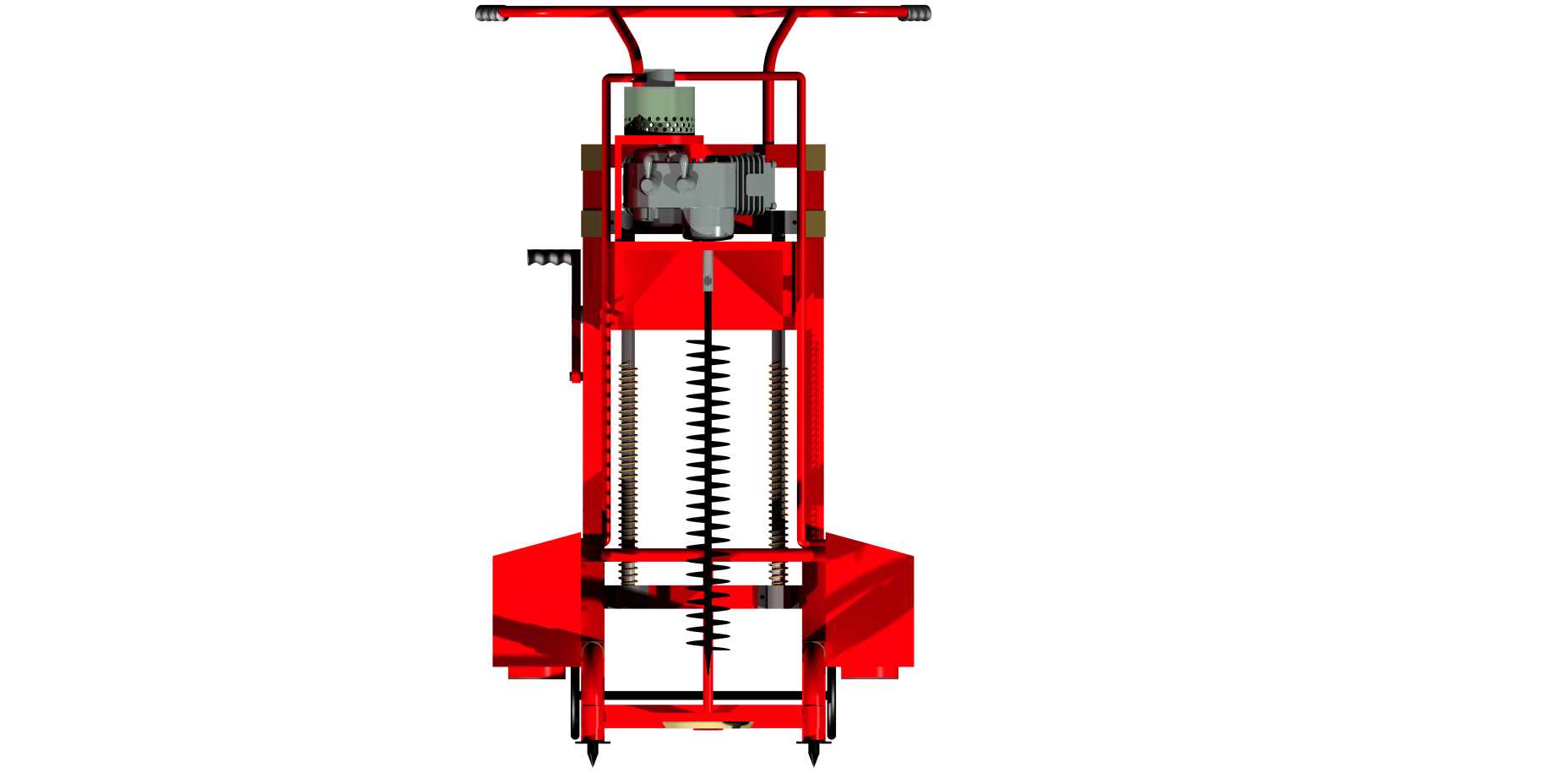

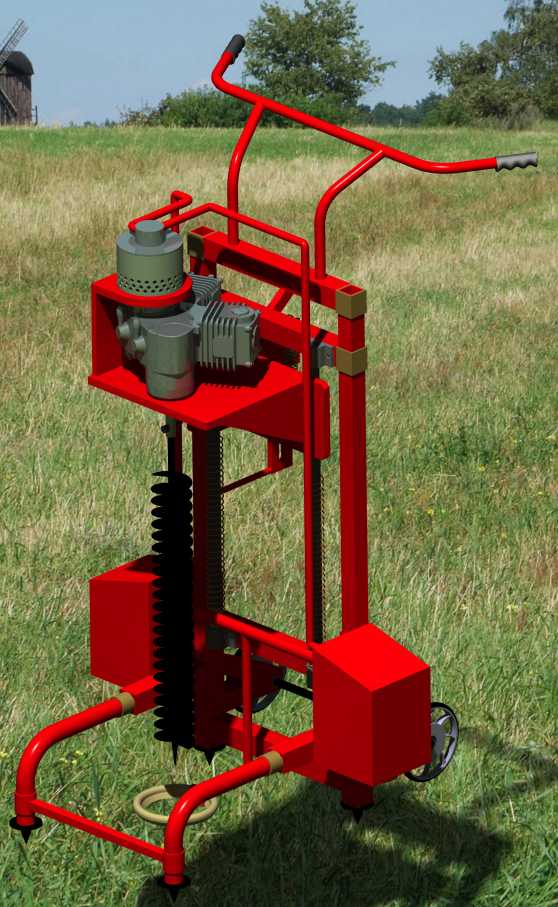

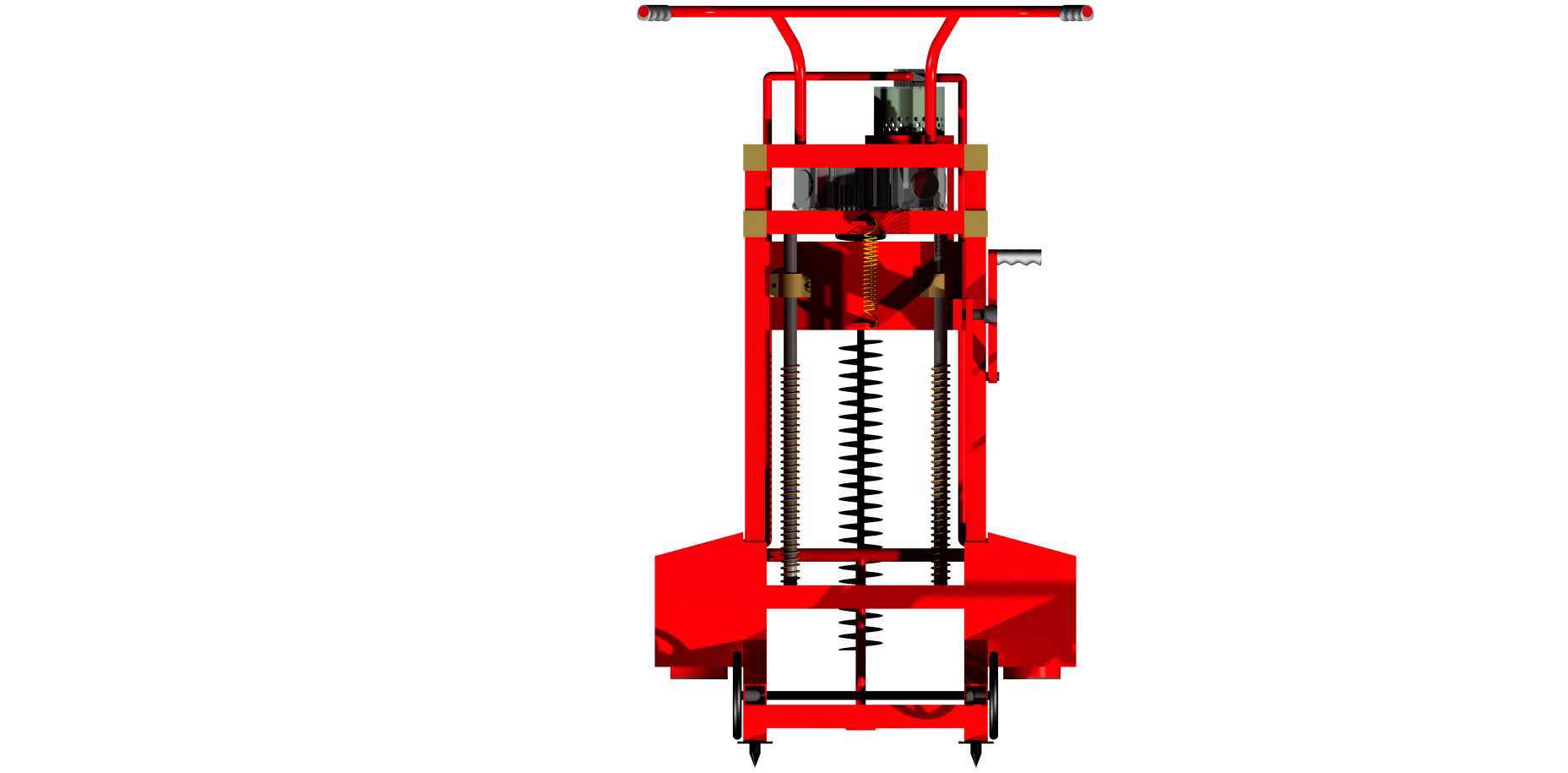

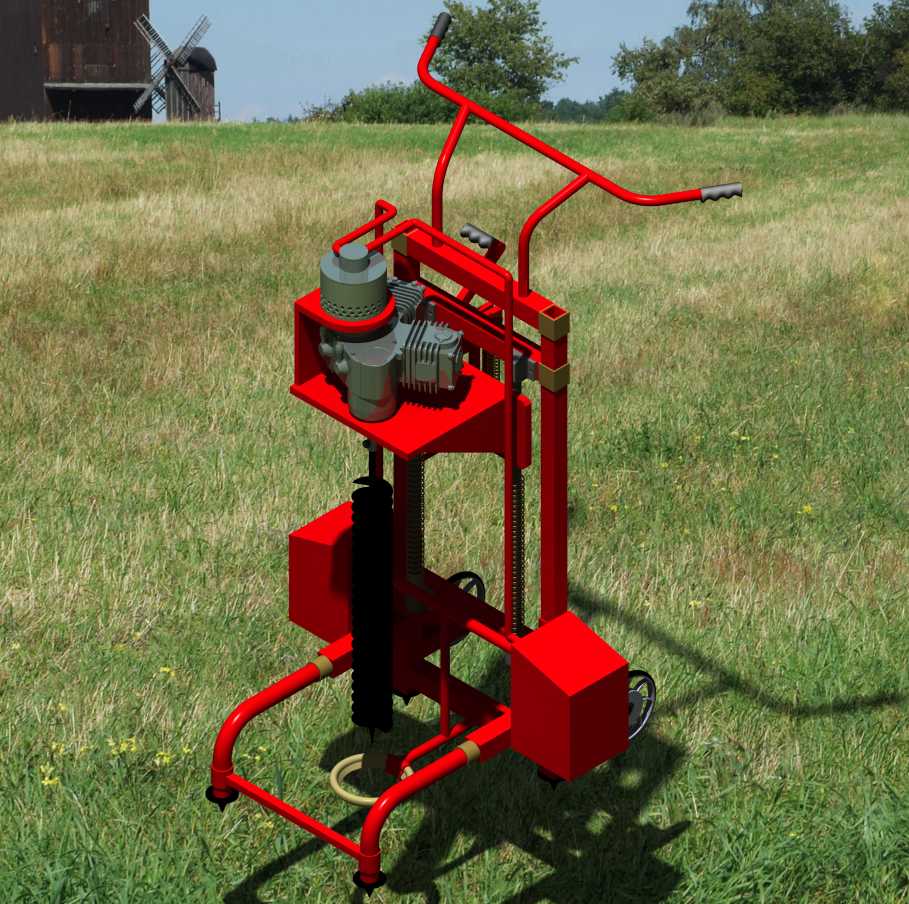

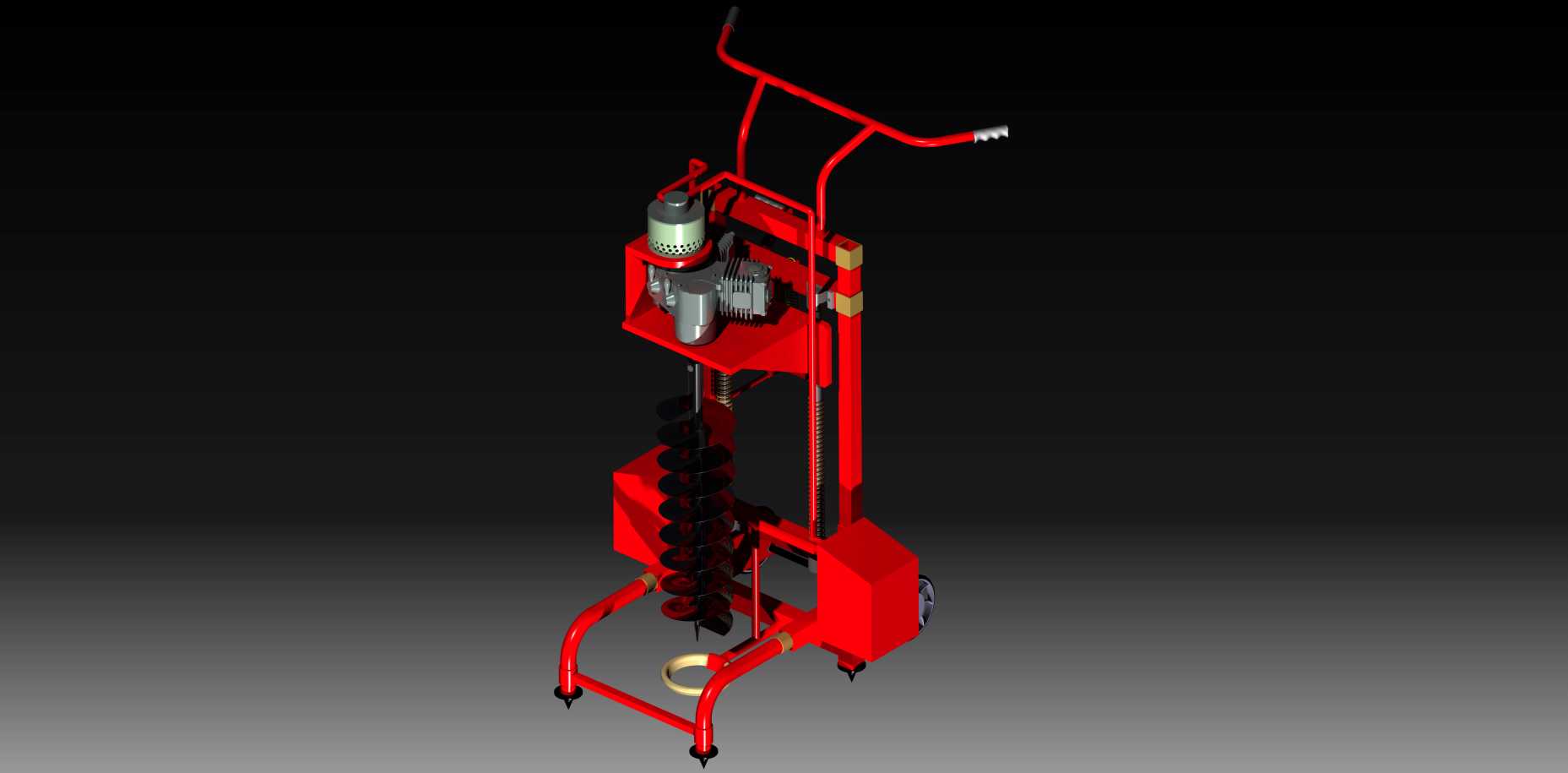

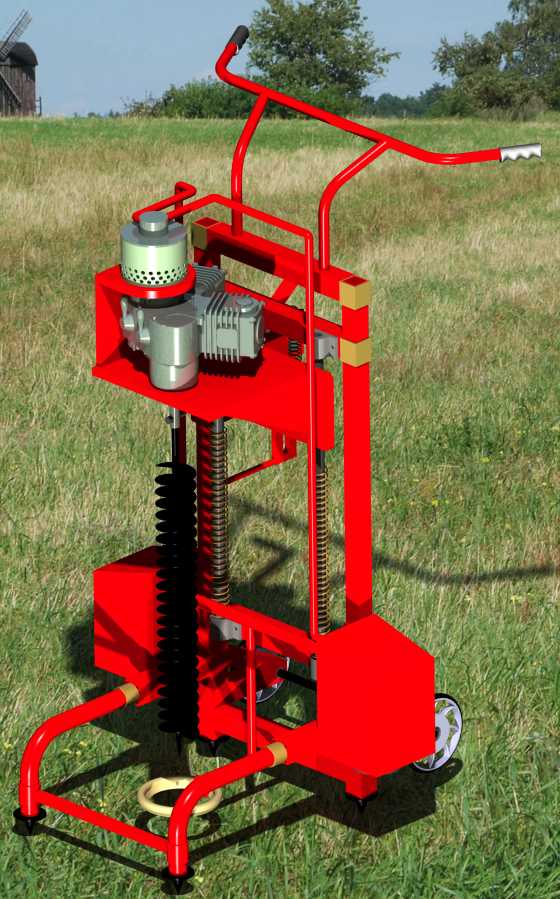

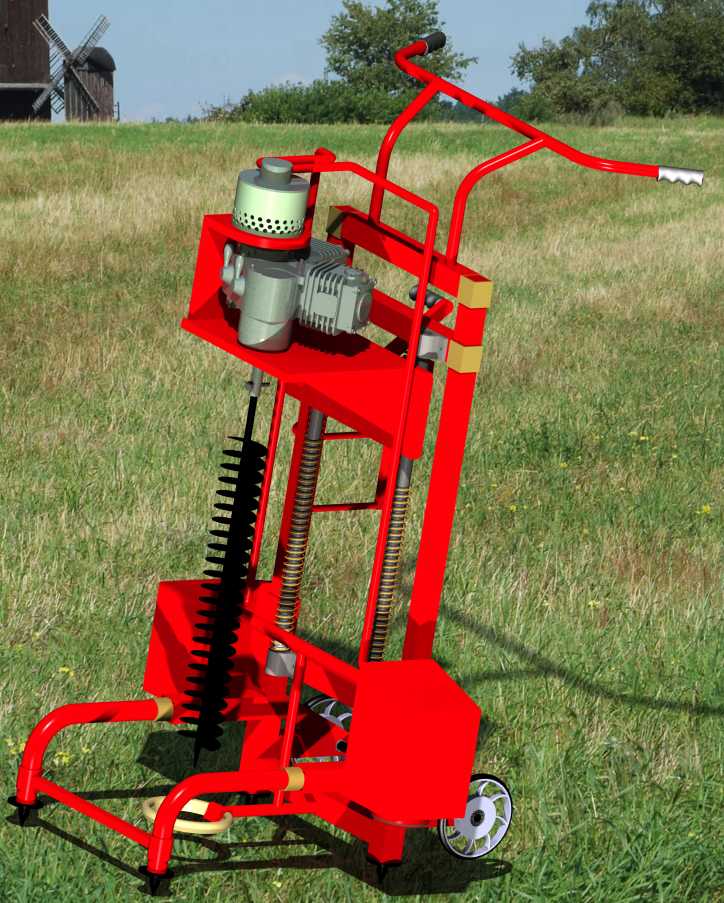

　　在山地造林、电力杆塔桩基施工、果园立柱埋设、光伏支架地桩打设这类野外作业场景里，人工掏挖桩孔效率极低，手持式地钻又存在劳动强度大、钻孔垂直度难把控的痛点，这款带机架的动力地钻就是针对这类工况优化的专用钻孔设备。它的核心功能是通过发动机输出动力，经减速机构将扭矩传递给下部的螺旋钻杆，带动螺旋叶片旋转切削土体，同时靠叶片的螺旋升角将切削下的土壤自动排出孔外，完成垂直钻孔作业，相比手持机型，它的机架结构能承担设备自重与钻进反扭矩，操作人员只需把控行进方向与进给力度，大幅降低长时间作业的疲劳度。从结构设计思路来看，这款设备采用立式框架布局，上部安装动力单元，中部设置可沿立柱滑动的进给导向机构，下部是带支撑脚的轮式行走机架，

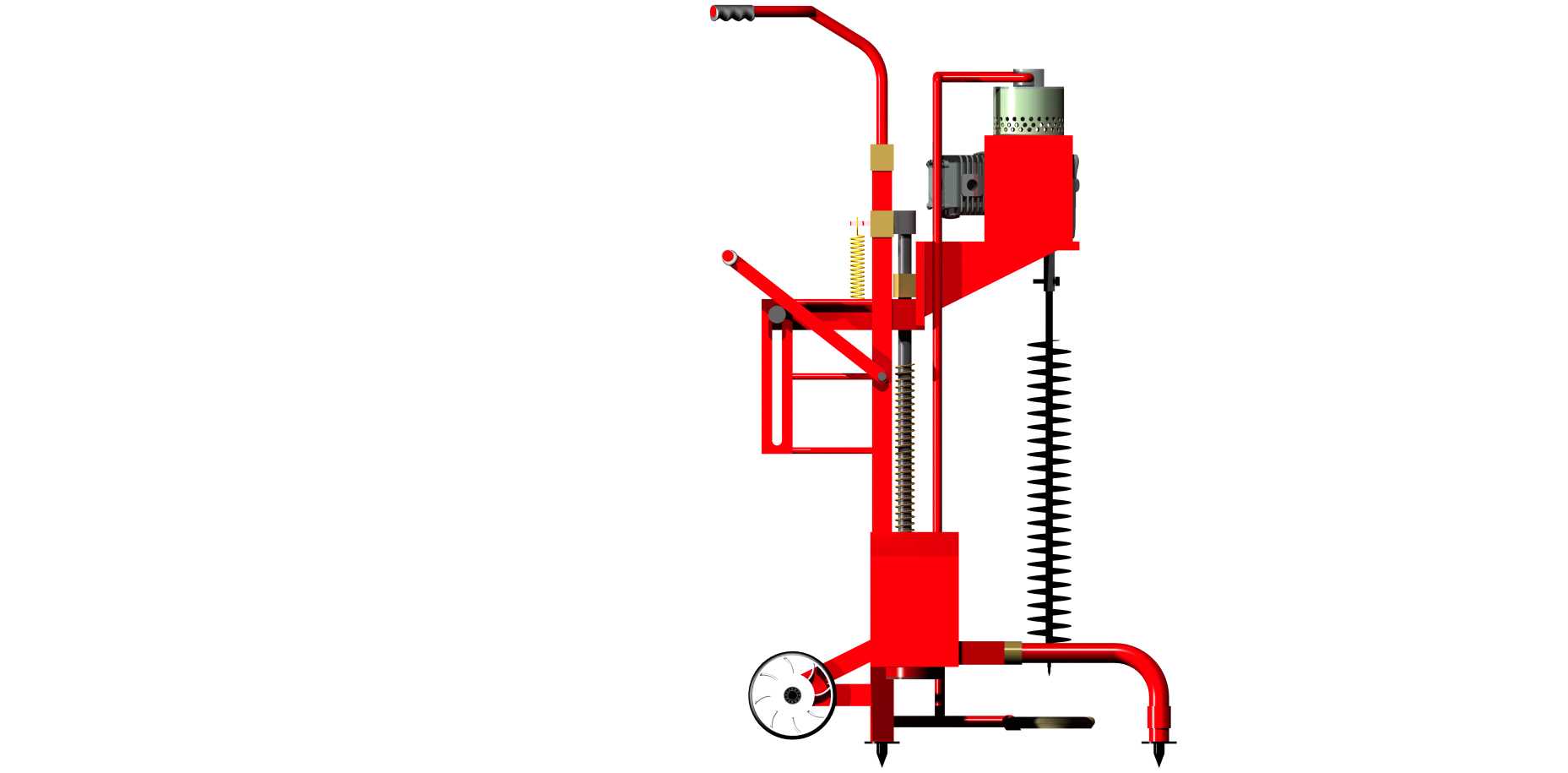

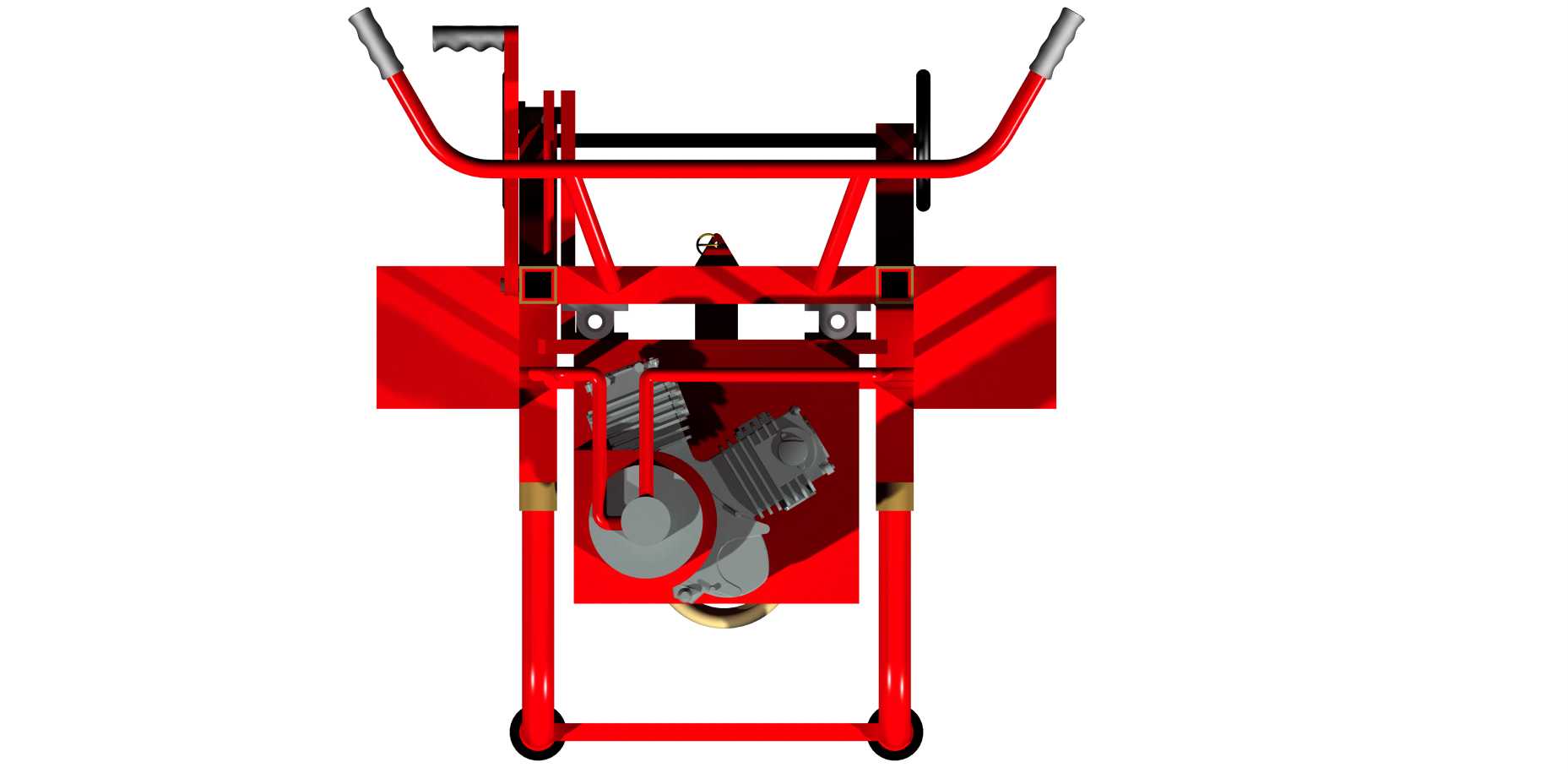

　　手推扶手设置在机架上部靠后的位置，操作高度适配成年操作人员站立作业的人机工程需求，扶手处集成油门控制与熄火开关，作业时无需弯腰即可完成全部操作。动力单元选用通用型内燃发动机，输出端连接行星减速结构，将发动机高转速低扭矩的输出特性转化为钻杆所需的低转速大扭矩，适配硬质土层、含少量砾石的黏土层钻进需求，避免高转速下钻杆卡滞时对动力端的冲击。进给导向部分采用两根平行的立式光轴作为导轨，滑动座与动力单元固定连接，靠滑动座沿光轴的上下移动实现钻具的进给与提升，导轨下部设置限位块，防止钻具进给超程碰擦下部机架；螺旋钻杆采用分段式连接设计，可根据钻孔深度需求更换不同长度的钻杆，钻尖采用硬质合金镶片结构，提升切削刃的耐磨性能，

　　螺旋叶片的螺距与直径经过匹配，保证排土顺畅不堵孔，针对不同孔径需求，也可快速更换不同直径的钻杆组件。下部机架采用钢管焊接结构，前部设置两个可调高度的支撑脚，作业时放下支撑脚可将机架稳定固定在作业点位，避免钻孔过程中设备偏移，后部配置两个充气行走轮，转场时抬起前部支撑脚即可靠手推实现短距离移动，无需额外搬运设备；机架后部还设置了配重安装位，在大直径深孔作业时可加装配重块，平衡钻进时的前倾力矩，提升设备稳定性。从安装边界与外形尺寸来看，设备整体宽度控制在800mm以内，可在林间行距1m以上的果园、山地造林区域顺利通行，作业状态下整机高度约2.2m，最低作业高度可通过调整支撑脚适配不平整地面，钻杆最大进给行程可达1.2m，

　　可满足常规1m深度以内的地桩钻孔需求；动力单元的安装位置预留了减震胶垫安装位，可减少发动机运转时的振动传递到机架与扶手处，降低操作人员的振动负荷。设备的燃油箱设置在动力单元侧部，加油口位置便于作业间隙补充燃油，排气口朝向远离操作人员的侧方，避免热风与尾气直吹作业人员；传动部位全部设置了防护罩，避免作业时衣物、杂物卷入传动机构，提升作业安全性。在实际选型适配时，若作业区域以松软土层为主，可选用小功率动力配置搭配大直径钻杆，若作业区域多为硬质黏土或含砾石土层，则需匹配更大功率的动力单元，同时更换带合金切削齿的专用钻尖；这款设备的三维建模过程中，对机架焊接件的公差配合、滑动座与导轨的间隙匹配、动力输出轴与钻杆的同轴度都做了参数化设定，可直接用于后续的工程出图与结构优化，也可作为同类地钻产品改型设计的基础参考模型，针对不同作业场景的改装需求，比如加装液压进给机构、适配电动动力单元，都可以在现有模型框架上调整对应结构参数，缩短改型设计的周期。
