T槽弓形压紧夹具教学演示结构

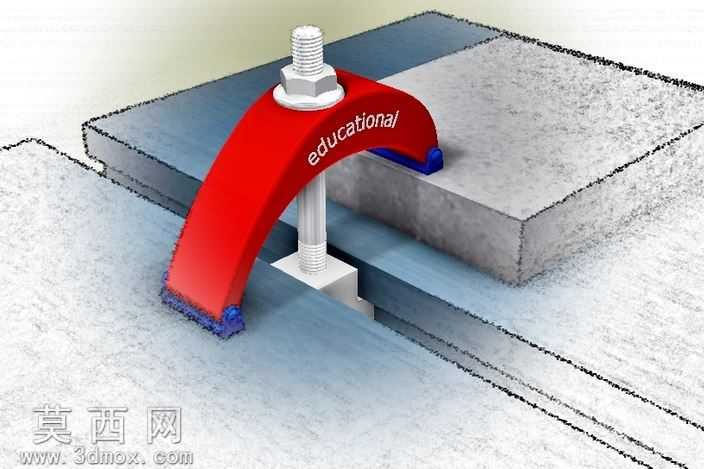

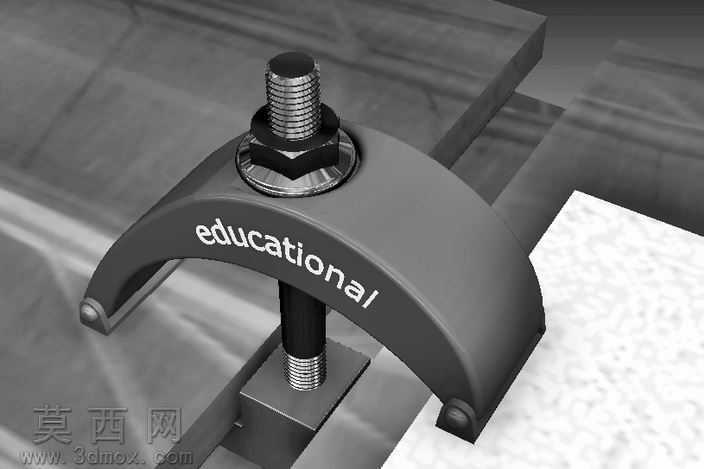

本作品为面向机械入门学习者打造的T槽弓形压紧夹具教学演示模型，整体采用三维参数化建模方式完成，建模过程严格遵循机械加工装夹的实际尺寸比例，完整还原了弓形夹配合T型槽螺栓实现工件压紧的全部结构细节。模型主体的弓形压臂采用弧形受力结构设计，建模时通过扫掠命令生成流畅的弧形曲面，两端设置带防滑纹理的压头结构，压头位置预留软质缓冲垫的装配位，避免压紧过程中刮伤工件表面；中部的T型螺栓结构完整还原了螺纹牙型、六角螺母、配套垫片的细节，螺栓杆部与压臂中部的导向孔采用间隙配合的尺寸设定，可直观展示螺栓上下滑动调整压紧高度的运动逻辑。模型配套的T槽工作台采用带切槽的块状结构，T型槽的截面尺寸完全匹配T型螺栓的头部尺寸，可演示螺栓头部嵌入槽内滑动调整装夹位置的实际工况，被压紧的模拟工件采用方块结构，表面添加粗糙的金属切削纹理材质，还原实际机加工工件的表面质感。材质渲染阶段，弓形压臂采用醒目的红色哑光工程塑料材质，既符合教学教具的视觉识别特性，也清晰区分压臂与金属结构件；螺栓、螺母等金属紧固件采用银灰色镀锌金属材质，添加细微的金属反光与边缘倒角高光，还原标准五金件的真实质感；工作台T槽部分采用灰蓝色铸铁材质，表面添加细微的磨砂纹理与使用划痕，模拟实际机床工作台的使用状态；压头位置的缓冲垫采用深蓝色橡胶材质，添加轻微的漫反射效果区分硬质结构。设计思路上完全围绕入门教学需求展开，省略了非核心的冗余结构，将T槽装夹的核心受力逻辑、装配关系、运动方式直观呈现，学习者可通过模型清晰理解弓形夹具的杠杆受力原理、T型槽的定位逻辑、螺纹压紧的传动方式，模型可直接用于运动仿真演示，直观展示拧紧螺母时压臂逐步压紧工件的完整动作过程，帮助初学者快速掌握机床装夹的基础结构原理，降低机械入门的学习门槛。
