十字菲利普斯螺丝刀批头结构三维设计

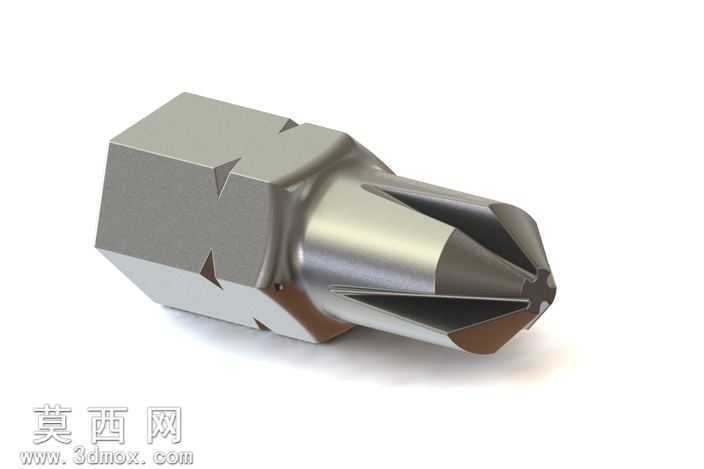

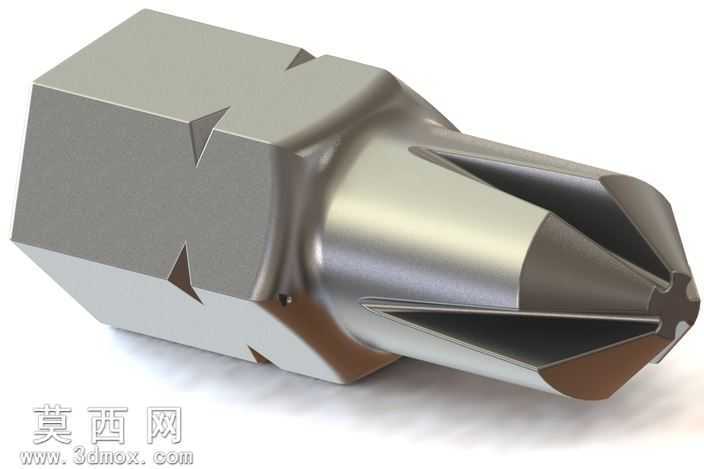

本模型为十字菲利普斯螺丝刀批头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以批头尾部的六角夹持段作为建模基准，通过拉伸凸台命令生成六角棱柱基体，对六角棱边做等半径倒角处理，匹配电动螺丝刀、手动批头手柄的夹持公差要求，避免装配时出现卡滞、滑棱问题。批头中段采用平滑过渡的锥台结构衔接尾部夹持段与头部工作段，通过放样凸台命令实现两段不同截面的顺滑连接，减少旋拧螺丝时的应力集中，提升批头整体抗扭强度。头部十字工作槽是建模的核心部分，先绘制十字槽的截面轮廓，通过旋转切除生成锥形导向结构，再对十字槽的四个啮合面做拔模角度处理，保证批头与菲利普斯螺丝的十字槽能够精准贴合，旋拧过程中受力均匀，有效降低滑牙、崩头的概率。材质设置阶段，针对批头的工业使用场景，赋予合金工具钢材质，调整金属材质的反射参数与粗糙度数值，还原高硬度钢材经过淬火处理后的哑光金属质感，对批头的棱边位置做细微的高光处理，体现精密加工后的边缘锐度。渲染阶段采用工作室环境光布局，主光源从侧上方投射，突出批头的结构轮廓与金属光泽，辅助光源补亮十字槽内部的凹陷结构，清晰展示槽型的几何精度，背景采用浅素色衬托模型主体，避免多余元素干扰结构展示。设计过程中严格遵循五金工具的通用尺寸规范，对各段直径、过渡圆角、槽深参数做标准化约束，保证模型的尺寸可直接对接生产加工环节，同时对批头的受力薄弱位置做结构优化，在中段过渡区增加微小的加强弧面，提升批头承受大扭矩时的结构稳定性，整体模型结构完整，特征参数清晰，可用于工具产品的结构验证、加工工艺模拟以及五金工具类产品的展示演示。
