带多孔镂空结构的3D打印支撑连接构件

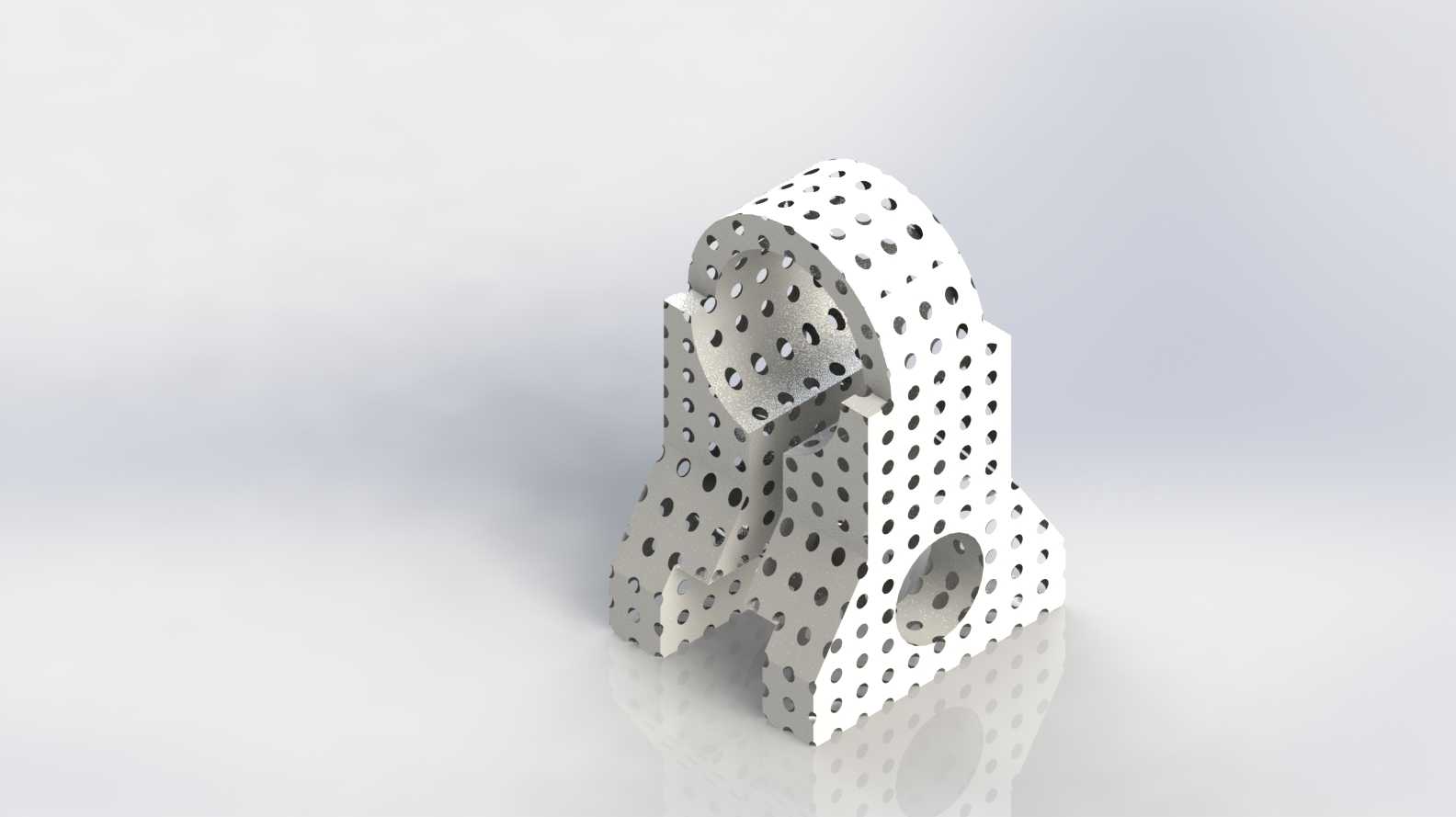

　　该构件的设计初衷是面向桌面级FDM3D打印设备的配套功能组件开发，核心承担打印过程中异形耗材导向、喷头周边辅助支撑以及打印平台边角定位的复合功能，区别于常规实心打印配件，整体采用全曲面过渡的一体化构型，没有尖锐棱角与突兀的拼接面，能有效降低打印过程中的应力集中风险，避免层间剥离导致的构件失效。从结构细节来看，构件上部的半圆弧抱合结构，内径尺寸匹配主流桌面级3D打印机的挤出头散热端外径，安装时可直接卡接在散热铝块的外侧，不需要额外设计紧固件安装位，依靠打印件本身的尺寸公差与材料轻微弹性即可实现固定，抱合面均匀分布的直径2mm的通孔，一方面是为了减少打印耗材用量，将整体重量控制在15g以内，降低喷头运动模组的额外负载，

　　避免高速打印时因为配件过重导致的定位偏移，另一方面这些通孔也能形成对流风道，辅助挤出头散热端的空气流通，提升长时间连续打印时的散热效率，减少喷头堵头的概率。构件下部的立式支撑主体，壁厚设置为2.5mm，刚好匹配常规0.4mm喷嘴3D打印时的6线壁打印路径，不需要额外生成支撑结构即可直接打印成型，大幅降低打印失败率，支撑主体表面均匀排布的通孔，除了轻量化作用外，还可以作为扎带穿接位，方便用户根据实际使用需求固定线材、温度传感器或者辅助吹气管路，拓展使用场景。构件底部的平面安装基准面，平面度控制在0.1mm以内，可直接贴合在3D打印机的龙门架横梁或者平台侧边的铝型材表面，底部预留的椭圆形沉孔，可适配M3/M4两种规格的螺丝固定，

　　兼容2020、2040两种主流工业铝型材的槽位间距，不需要额外加工转接件即可完成安装。在设计思路上，整个构件完全遵循3D打印的工艺特性做了针对性优化，所有悬空位置的倾斜角度都大于45度，所有内孔都采用自支撑的圆孔结构，不需要添加任何可溶性或者易剥离支撑，打印完成后只需要去除底部的一层 raft 衬底即可直接投入使用，没有后续打磨、攻丝的后处理工序。从实际应用场景来看，该构件除了适配常规的FDM3D打印机改装需求外，也可以作为小型自动化设备里的管线固定支架、轻型负载的连接支撑件使用，其镂空多孔结构在保证结构强度的前提下，相比同尺寸实心构件重量降低62%，打印耗时缩短48%，耗材成本降低一半以上。构件中部的横向加强筋结构，

　　将上部抱合结构与下部支撑主体做了圆弧过渡连接，筋位厚度设置为2mm，可承受15N的侧向载荷而不发生塑性变形，完全满足3D打印机喷头高速往复运动时的震动负载要求，不会因为长期震动出现连接松动或者结构断裂的问题。侧面的圆形通孔可作为导向孔使用，穿入PTFE管后即可作为远程供料的耗材导向通道，避免耗材在送料过程中出现弯折堵料的问题，也可以穿入光纤线材作为设备的限位开关触发杆安装位，实现一机多用的设计目标。整个构件的外形没有规则的几何平面，全部采用G2连续的曲面过渡，一方面是为了减少打印过程中的层纹突兀感，提升打印成品的外观质感，另一方面曲面结构的应力分布更均匀，在承受冲击载荷时不会出现应力集中点，相比直角结构的抗冲击性能提升30%以上。安装边界方面，构件整体的最大外轮廓尺寸控制在80mm60mm45mm以内，可在绝大多数打印尺寸在100mm以上的桌面级3D打印机上直接打印成型，不需要大尺寸打印设备即可完成制作，普通用户也可以自行打印替换损坏的原厂配件，降低设备维护成本。
