快装式弧形管夹连接固定结构件

　　日常做非标设备管线排布的时候，最头疼的就是小口径气动管路、润滑管路的固定问题，常规的全环抱式管夹安装的时候需要把整根管线从端部穿入，后期维护拆换也得松脱很长一段管路，碰到设备内部走线空间紧凑的位置，操作起来非常费劲，这个弧形半环抱结构的固定件就是针对这类场景做的优化设计。

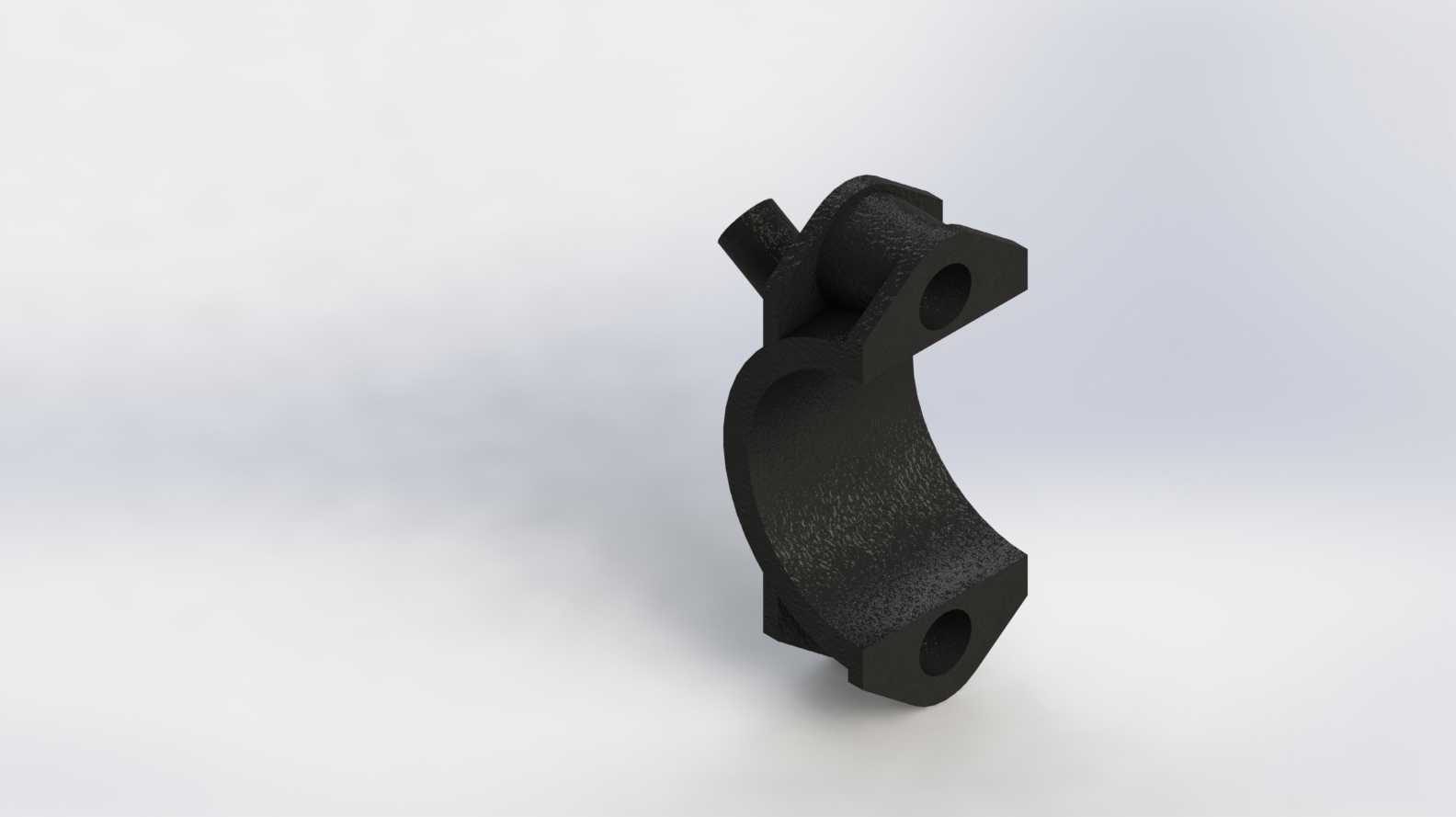

　　从结构本身来看，主体采用半开放的弧形夹持面，弧度匹配对应外径的圆形管材，夹持面没有做额外的防滑齿，而是保留了适中的表面粗糙度，既能保证夹持时的摩擦力，避免管路受振动出现轴向窜动，又不会因为棱边挤压损伤软管外壁或者金属管的防腐层。弧形主体的上下两端各延伸出一个带通孔的安装耳，两个安装耳的孔位同轴度在建模时控制在0.05mm以内，安装时可以直接穿入螺栓固定在设备基座、型材架或者预制的安装面板上，不需要额外做定位调整，半开放的结构意味着安装的时候不需要从管线端部穿套，直接把管件卡入弧形槽内，再锁紧安装耳的固定件即可，后期维护拆换某一段管路的时候，只需要松开对应位置的固定件就能取出管件，不用牵动相邻管段的固定结构，能大幅减少现场装配和运维的工作量。

　　设计的时候特意把安装耳的位置做了偏心处理，没有和弧形夹持段的中心完全重合，这样的布局是考虑到多管路并排排布的时候，相邻固定件的安装螺栓可以错开位置，不会出现扳手空间不足的问题，同时安装耳的厚度比弧形主体的壁厚薄1mm，在保证整体结构强度的前提下，能减少固定件整体的占用空间，适合在设备内部走线槽、机械臂关节处这类空间局促的位置使用。夹持弧面的开口宽度做了收窄处理，开口尺寸比适配管材的外径小1.2mm，安装的时候借助材料本身的微量形变就能把管材卡入槽内，在螺栓未完全锁紧的状态下，管件也不会从夹槽内脱出，方便高空作业或者狭小空间内的单人操作，不需要额外的辅助固定。

　　安装边界方面，这个固定件适配的管材外径范围覆盖常用的6mm到12mm气动软管、润滑油管，两个安装耳的中心距根据适配管径不同做了对应匹配，最小安装中心距为18mm，最大为28mm，安装孔采用通用的M4螺栓过孔设计，能适配市面上绝大多数标准紧固件，不需要定制特殊规格的螺丝。固定件背部和安装面接触的位置做了0.2mm的平面度处理，锁紧后不会出现倾斜，能保证夹持弧面和管材完全贴合，避免局部应力集中导致的固定件断裂或者管材变形。

　　实际应用场景里，这类固定件除了常规工业设备的管线固定，还能用在3D打印设备的送料管固定、小型自动化生产线的传感器走线固定、户外小型设备的线缆防护固定等场景，因为是半开放结构，也可以用来固定排布在设备表面的线束，只需要调整锁紧力度，就能适配不同线径的线束固定需求，不会因为过度夹紧损伤线缆外皮。建模的时候特意把所有的转角位置都做了R1以上的圆角处理，没有尖锐的棱边，一方面是避免安装的时候划伤操作人员，另一方面也能减少应力集中，提升零件的抗疲劳强度，在设备长期振动的工况下，不会出现转角位置开裂的问题。

　　从受力角度分析，弧形夹持段的壁厚根据夹持管径做了等强度设计，夹持小管径的型号壁厚更薄，夹持大管径的型号壁厚相应增加，保证在螺栓锁紧到标准扭矩的时候，弧形段的形变量控制在0.1mm以内，既不会因为形变过大导致夹持力不足，也不会因为刚度过大夹伤薄壁管材。安装耳的孔位周围做了0.5mm高的凸台，一方面能增加螺栓锁紧时的接触面积，避免螺栓头压溃安装耳表面，另一方面也能在安装的时候起到初步定位的作用，把固定件卡在预制的安装孔位上，不需要手扶就能直接拧入螺栓，进一步提升装配效率。
