快装式3D打印轴座连接构件

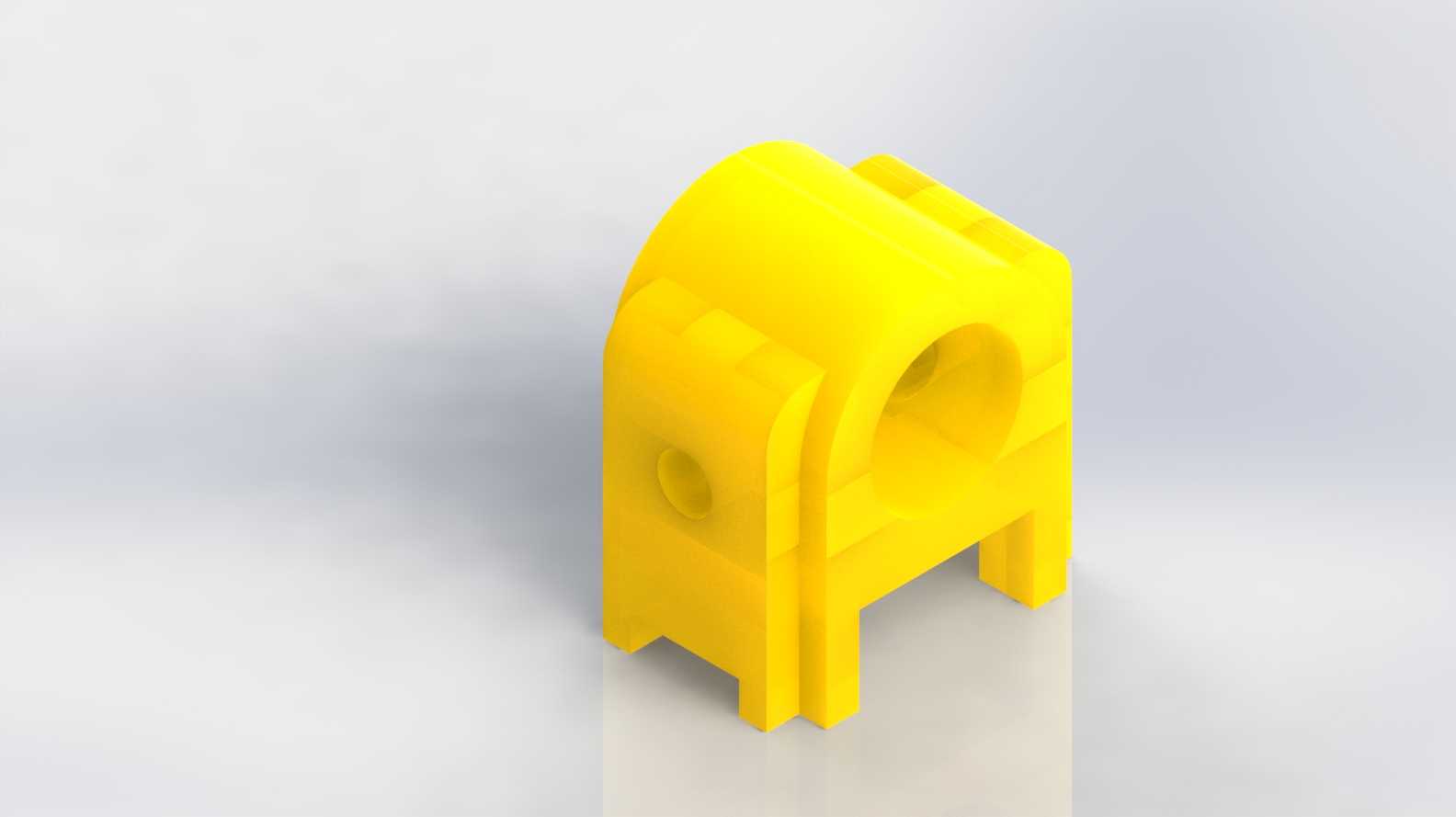

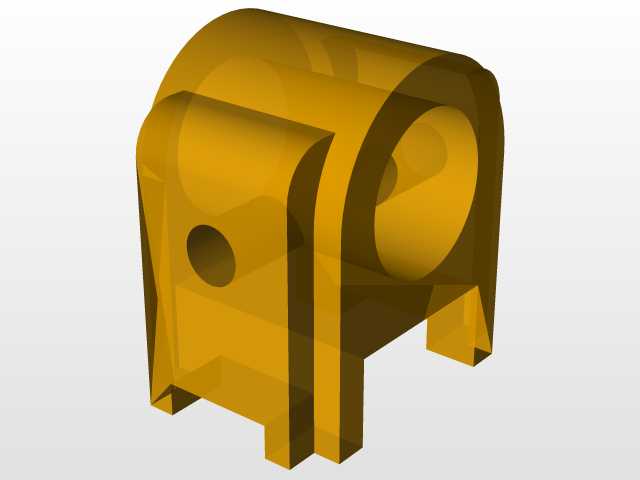

　　这类快装式轴座连接构件，多用于桌面级FDM3D打印设备的耗材输送、Z轴导向辅助定位，也可适配小型自动化送料机构的线材导向支撑场景，在桌面级轻型自动化改造、创客DIY设备搭建中应用频次较高。从结构设计逻辑来看，构件主体采用半包围轴孔设计，轴孔内壁预留0.2mm的装配间隙，适配直径8mm的光轴导向杆，既保证轴件穿装时的顺畅度，也能减少长期往复滑动带来的磨损余量。构件两侧对称设置的卡扣式支脚，是整个结构的核心安装定位结构，支脚内侧设计有1.2mm深度的卡槽，可直接卡接在厚度2mm的铝型材安装槽内，无需额外螺丝紧固，安装时只需对准卡槽垂直按压即可完成固定，拆卸时也仅需撬动支脚外侧的让位缺口即可完成拆解，大幅缩短设备调试阶段的装拆耗时。

　　构件侧面预留的M3螺纹孔位，可用于安装限位触发片或者传感器固定支架，孔位深度设计为6mm，足够保证螺丝啮合长度，避免长期受振动出现滑牙松动问题。从安装边界来看，构件整体宽度为22mm，高度为35mm，前后纵深为18mm，安装时仅需在型材上预留25mm的直线安装空间即可，不会与周边的同步轮、皮带传动结构产生运动干涉，适配2020系列欧标铝型材的安装槽尺寸，通用性较强。设计阶段特意将构件的受力筋与主体做了一体化融合，轴孔外侧的弧形加厚区域，可承受径向最大15N的载荷，完全满足轻型导向机构的受力需求，同时避免了额外加筋带来的打印支撑浪费，打印时无需添加额外支撑即可一次成型，打印完成后仅需去除底部少量 raft 残留即可直接投入使用。

　　构件底部的两个支脚做了15度的拔模斜度，既方便3D打印时的脱模，也能在卡接型材时起到导向作用，让安装对位更顺畅。轴孔上端的开放式缺口设计，并非结构缺陷，而是特意预留的线材让位空间，当该构件用于耗材导向时，可直接将耗材从缺口处卡入轴孔内的导套，无需从轴端穿装，大幅降低后期维护更换耗材的操作难度。在实际设备运行中，这类构件往往承担着导向、支撑、辅助定位的多重作用，相比传统的螺丝固定式轴座，它的装拆效率提升60%以上，且塑料材质本身具备一定的自润滑特性，与光轴配合时无需额外添加润滑脂即可长期顺畅滑动，非常适合桌面级轻型设备的轻量化搭建需求。设计时也充分考虑了3D打印的工艺特性，所有转角位置都做了R1.5的圆角过渡，避免打印时出现应力集中导致的层间开裂问题，所有壁厚均保持2.5mm的均匀厚度，打印时不会出现局部过厚导致的缩孔、翘曲问题，即便是使用PLA、PETG等常规3D打印耗材，也能打印出强度合格的成品。
