高精度弹性筒夹机械零件结构设计

　　弹性筒夹作为机械加工与工装夹持系统里的核心易耗配件，日常在铣床、钻床、加工中心、攻丝机甚至部分专用自动化装配工位上都能见到它的身影，核心作用是通过自身的弹性形变完成对刀具或者待加工棒料的定心锁紧，相比三爪卡盘这类夹持结构，它的夹持同轴度更高、动平衡表现更优，在高速切削工况下的夹持稳定性优势十分明显。

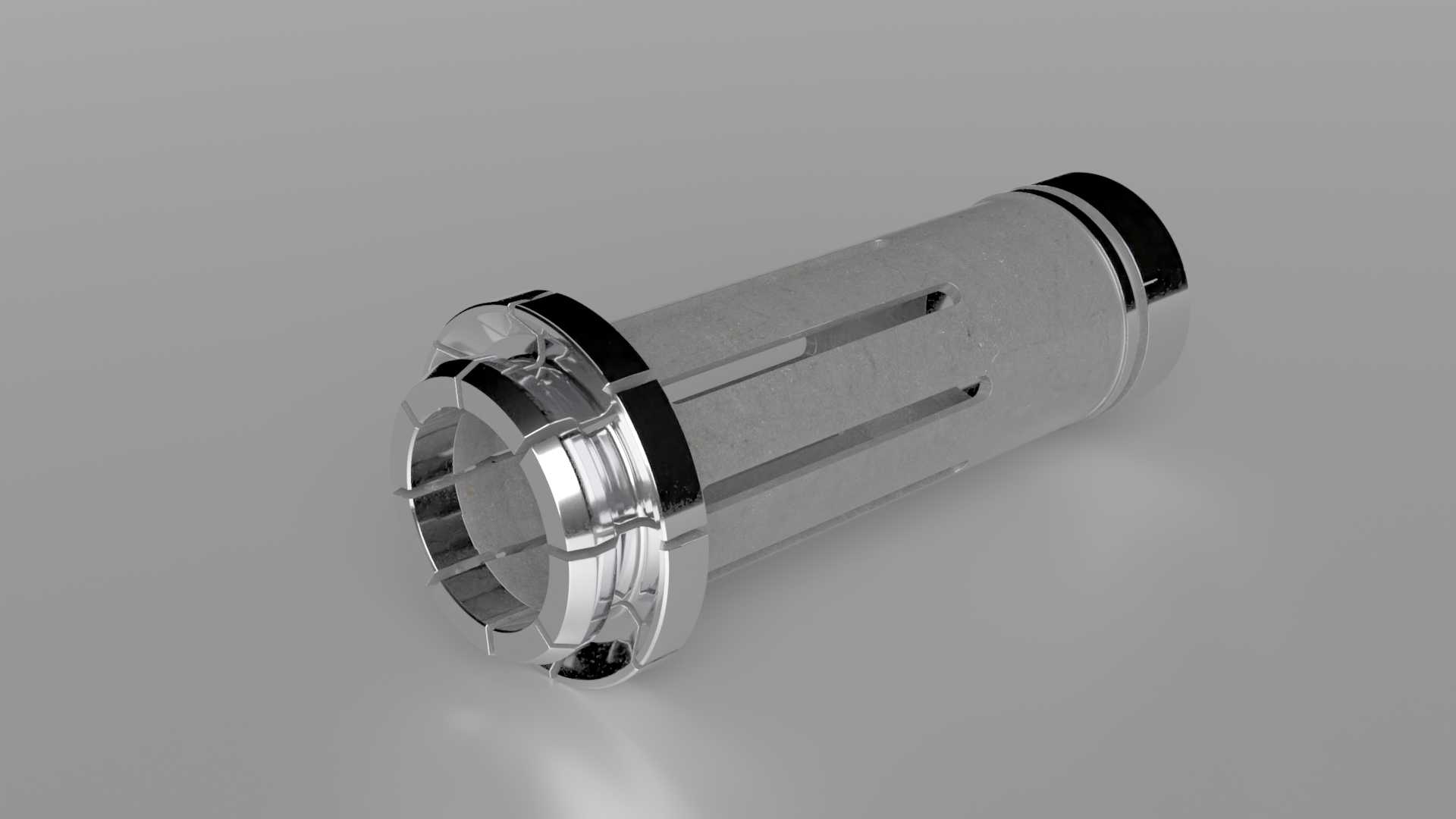

　　从结构设计逻辑来看，这款筒夹采用了轴向开槽的弹性结构设计，主体沿轴向均匀分布多道贯通式收缩槽，槽体的长度、宽度以及末端的应力释放圆弧都经过反复校核，当锁紧螺母施加轴向推力时，筒夹沿锥面配合段向内均匀收缩，实现对被夹持件的周向均匀抱紧，避免局部应力集中导致的夹持偏摆或者工件夹伤问题。筒夹的配合锥面采用标准的ER系列锥度匹配设计，锥面的表面粗糙度、圆度公差直接决定了夹持后的重复定位精度，设计时需要严格控制锥面的接触面积占比，保证锁紧时受力均匀，不会出现偏载导致的锥面磨损过快问题。

　　在实际选型与安装适配层面，这类筒夹的安装边界需要和配套的刀柄、锁紧螺母严格匹配，前端的夹持内孔根据适配的刀具或者棒料直径做对应公差设计，通常夹持孔径的公差控制在H7级别，保证被夹持件插入时的间隙合理，锁紧后不会出现打滑或者过盈量过大导致筒夹提前疲劳失效。筒夹尾部的定位端面需要和刀柄内部的定位面完全贴合，避免轴向窜动，在高速旋转工况下，端面的跳动公差需要控制在0.005mm以内，才能保证加工时的刀具跳动满足精密加工要求。

　　从功能特性上看，这款筒夹的主体采用合金结构钢整体淬火处理，硬度控制在HRC44-48之间，既保证开槽部位有足够的弹性形变能力，反复锁紧松开不会出现断裂问题，又保证夹持接触面有足够的耐磨性，延长使用寿命。筒夹前端的密封环结构可以阻挡加工过程中的切削液、金属碎屑进入筒夹与刀柄的配合间隙，避免碎屑卡滞导致筒夹拆卸困难、锥面拉毛等问题，在湿式加工场景下这个结构的实用性非常突出。

　　在实际生产应用场景中，不同工况下对筒夹的选型要求差异明显：重切削场景下需要选择槽数更少、壁厚更大的筒夹，保证足够的夹持力，避免大进给切削时刀具打滑；精加工场景下则优先选择槽数更多、收缩更均匀的筒夹，保证夹持同轴度，提升加工表面质量。设计建模过程中，需要重点关注开槽末端的应力集中问题，槽尾必须设计圆弧过渡，避免反复形变下出现疲劳裂纹，同时要严格控制各条槽的位置度公差，保证收缩时各瓣的形变量一致，不会出现夹持偏心的问题。

　　安装使用时需要注意，装入刀具前要清理干净筒夹内外表面、刀柄锥面以及锁紧螺母配合面的碎屑和油污，锁紧时要使用对应规格的扭力扳手按照推荐扭矩锁紧，不能过度锁紧导致筒夹超出弹性形变极限出现塑性变形，也不能锁紧力不足导致切削过程中刀具窜动。日常维护时要定期检查筒夹的夹持内孔是否有拉毛、锥面是否有磨损痕迹，一旦发现夹持精度下降要及时更换，避免影响加工质量甚至出现刀具飞出的安全隐患。

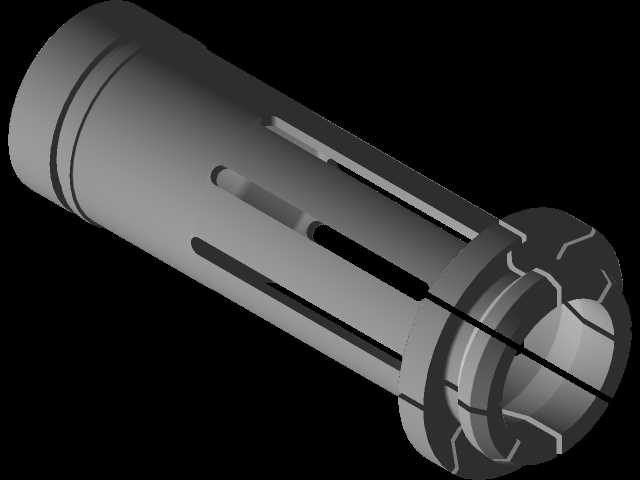

　　从建模细节来看，筒夹的各段同轴度、槽体的对称度、锥面的角度公差都是建模时需要重点还原的结构细节，这些细节直接决定了模型用于装配仿真、干涉检查时的参考价值，尤其是弹性槽的分布角度、槽宽尺寸，以及各段台阶的轴向尺寸，都需要和实际加工的工艺要求匹配，才能保证模型导出后可以直接用于工装设计的装配参考，减少后续设计过程中的尺寸核对工作量。
