圆柱开槽式锁紧连接套结构设计

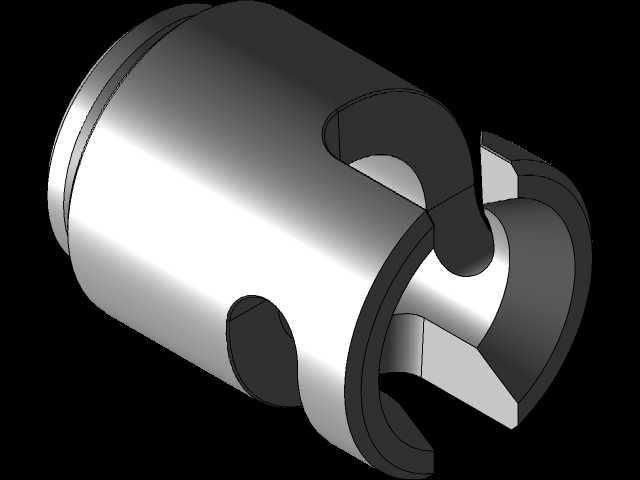

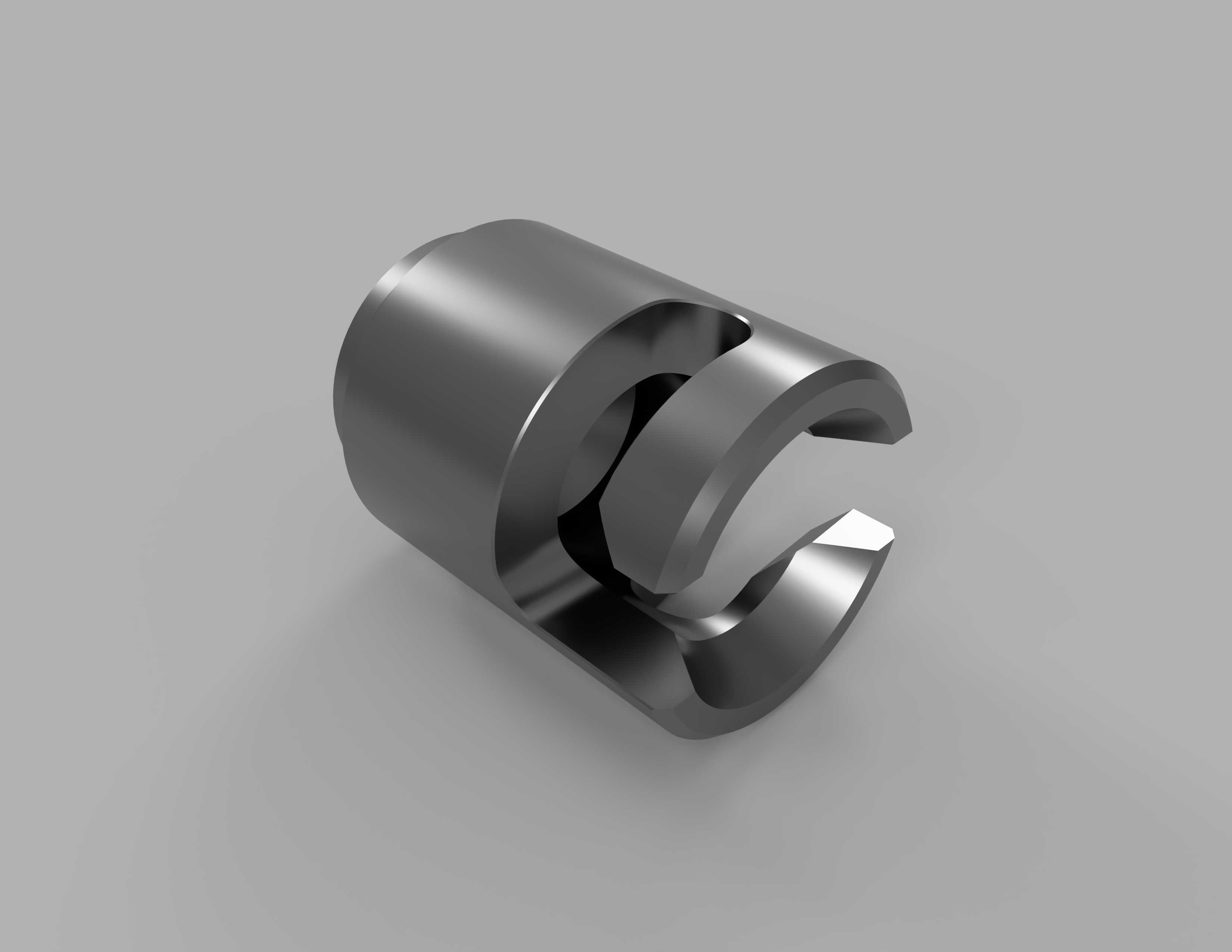

　　这类开槽式锁套常被应用在需要快速装拆、轴向限位同时传递小扭矩的传动连接场景中，常见于轻工自动化输送线的辊筒轴端定位、小型工装夹具的杆件快换连接、手动调节机构的位置锁定环节，相比传统顶丝锁紧的轴套，它的开槽结构能在径向锁紧力作用下产生均匀的弹性形变，抱紧配合轴面的同时不会在轴表面留下顶丝压痕，也避免了长期震动下顶丝松脱导致的定位失效问题。从结构设计逻辑来看，这个零件的核心功能是通过单侧开口的C型开槽结构，在配套锁紧件施加径向压紧力时，套体的开槽段产生可控的弹性收缩，从而抱紧穿过内孔的光轴，实现轴上零件的轴向位置固定，同时套体本身的外圆柱面可以作为轴承、滚轮、传动拨叉等零件的安装定位基准，

　　外圆的加工精度直接决定了配套回转零件的径向跳动公差。设计时首先要明确安装边界：内孔直径需要与被抱紧的光轴采用基孔制间隙配合，未锁紧状态下内孔与轴的单边间隙控制在0.02-0.05mm，保证装配时可以顺畅套入轴的任意位置，不需要额外修配；套体的总长度需要根据所需的抱紧力计算，通常开槽段的长度不小于内孔直径的1.2倍，才能保证足够的抱紧接触面积，避免锁紧后轴与套之间出现打滑偏转。外圆直径的设计需要兼顾结构强度和配套零件的安装尺寸，壁厚不能过薄，否则锁紧时开槽处容易产生塑性变形失去弹性，也不能过厚导致需要的锁紧力过大，操作费力。开槽的宽度设计是整个零件的关键，槽宽需要根据材料的弹性模量计算，保证在最大锁紧行程下，

　　槽口完全闭合时材料的形变处于弹性变形区间，不会出现永久变形，通常采用45号钢作为毛坯材料时，槽宽取内孔直径的8%-10%较为合适，槽的两端需要设计止裂圆角，避免长期反复锁紧松开的过程中应力集中导致槽端开裂。零件的非开槽段可以根据配套安装零件的需求设计定位台阶，比如安装滚动轴承的话可以预留轴承内圈的定位轴肩，轴肩的高度需要低于轴承内圈的倒角尺寸，保证轴承可以贴合到位。从实际使用的角度出发，这类锁套的内孔和外圆需要保证较高的同轴度，通常同轴度公差控制在0.01mm以内，否则抱紧轴后外圆安装的回转零件会出现偏心，导致传动震动、噪音增大，影响整套机构的运行稳定性。表面处理方面，因为需要反复产生弹性形变，零件表面通常做发黑处理即可，

　　不需要过高的表面硬度，硬度过高反而会降低材料的弹性极限，容易出现脆断，内孔表面可以做精车处理，粗糙度达到Ra1.6就能保证足够的摩擦系数，不需要额外滚花，避免划伤轴的配合表面。在安装使用时，这类锁套通常配套卡箍或者双螺栓锁紧压环使用，锁紧时需要对称拧紧螺栓，保证开槽两侧的收缩量一致，避免单边受力导致套体偏斜，出现抱紧力不均匀的问题。相比传统的键连接、销连接定位方式，这种锁套不需要在轴上加工键槽、销孔，不会削弱轴的结构强度，同时可以在轴的任意轴向位置实现无级定位，调整位置时只需要松开锁紧力就可以滑动调整，非常适合需要频繁调整工位、更换工装的柔性生产设备，在小型实验设备、手动调节机构、轻型输送设备中应用十分广泛。设计建模时需要特别注意开槽处的过渡圆角，不能直接加工出直角槽，直角处的应力集中系数是圆角过渡的3倍以上，很容易在反复锁紧的疲劳载荷下出现裂纹，通常槽端的圆角半径取1-2mm，根据套体的整体尺寸调整，同时开槽的轴向长度不能贯穿整个套体，需要保留一段完整的圆环段作为结构支撑，保证套体的整体刚性，避免锁紧时整个套体出现不规则变形。
