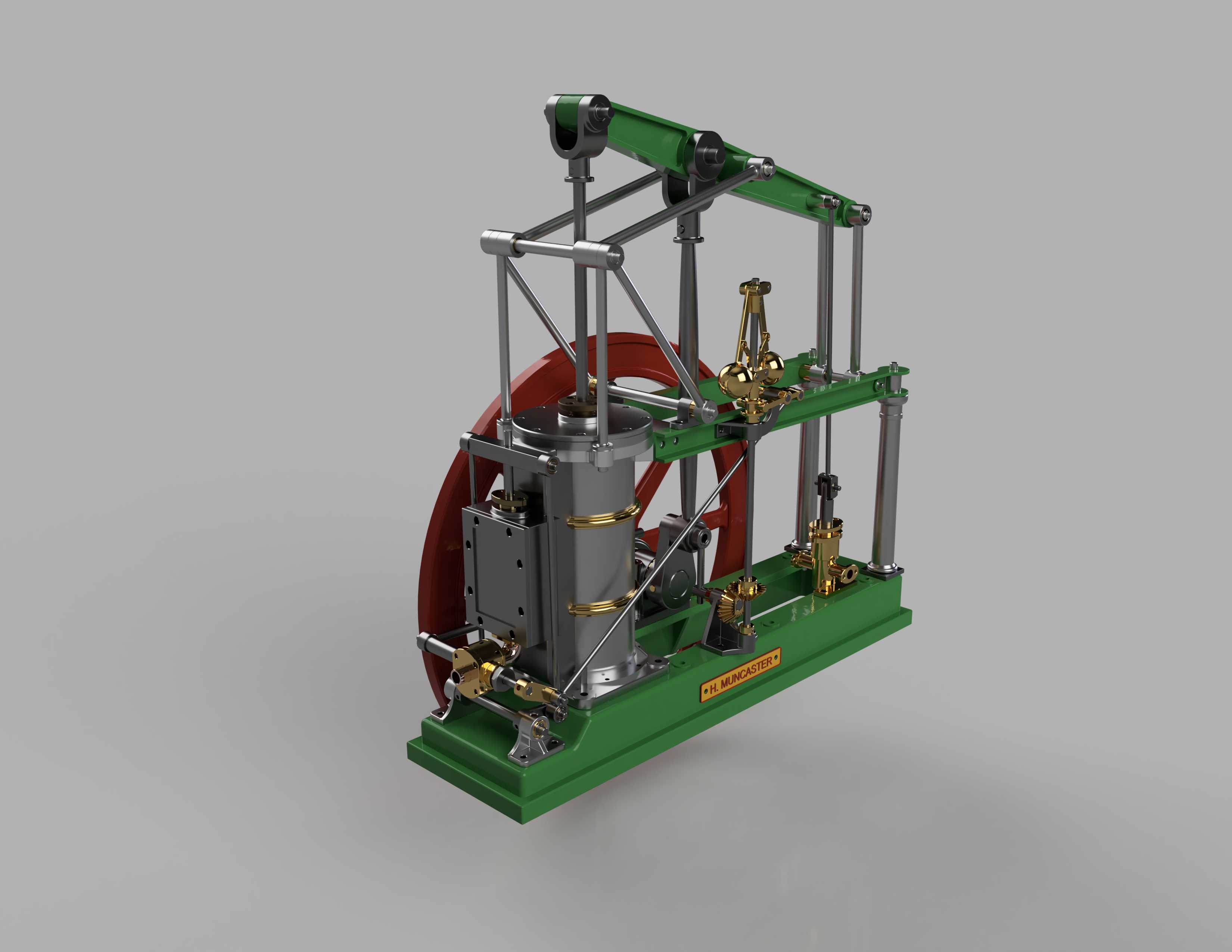

Muncaster摆梁式蒸汽动力装置结构

　　这套摆梁式蒸汽动力结构，最早可追溯到工业革命早期的固定式动力应用场景，在电力尚未普及的年代，这类装置是工厂生产线、矿山提升设备、小型水厂泵站的核心动力源，通过蒸汽的热能转换为旋转机械能，为整套作业系统提供稳定的动力输出。不同于常见的卧式直连蒸汽机，摆梁结构的设计将气缸的垂直往复运动，通过上方的铰接摆梁转换为曲柄的旋转动作，这种布局在早期加工精度有限的条件下，大幅降低了传动部件的加工难度与装配要求，同时摆梁的长力臂设计可以放大气缸的输出扭矩，适配低转速大负载的作业需求。从结构布局来看，整套装置采用一体式铸造底座作为安装基准，底座上预留了气缸安装位、摆梁支撑立柱安装孔、飞轮轴承座定位面，所有配合面均设计有定位止口，

　　装配时无需额外配做定位工装即可保证各部件的同轴度与位置精度，底座边缘预留的地脚螺栓孔可直接将整套装置固定在混凝土基础上，安装边界需预留飞轮侧至少1.2倍飞轮直径的操作空间，摆梁上方需预留不小于摆梁最大摆动行程1.5倍的安全距离，避免运行过程中运动部件与周边防护结构发生干涉。气缸部分采用单作用立式结构，缸体与底座之间通过法兰连接，活塞与摆梁的驱动端采用十字头滑块结构连接，十字头在两侧的垂直导轨内做往复运动，抵消活塞运动过程中的侧向力，减少缸壁的偏磨，延长密封件的使用寿命。配气机构采用滑阀式设计，通过摆梁端部的偏心连杆驱动滑阀往复动作，精准控制进排气的时序，保证蒸汽在活塞下行阶段进入缸体推动活塞做功，上行阶段排出废汽，

　　整套配气机构的传动比经过反复调校，可在较低的进汽压力下维持稳定的运转节奏。飞轮采用大直径轮辐式结构，安装在曲轴的动力输出端，大质量的飞轮可以储存做功行程的能量，克服活塞上下止点的死点问题，保证曲轴输出转速的均匀性，避免运转过程中出现转速波动过大的情况，飞轮外侧设计有皮带轮槽，可通过平皮带将动力输出到被驱动设备端，适配不同转速要求的作业负载。摆梁采用桁架式加强结构，在保证整体结构刚度的前提下尽可能降低自身重量，减少运动过程中的惯性冲击，摆梁与支撑立柱、驱动连杆、配气连杆的连接位置均采用铰接铜套结构，铜套与销轴之间预留有润滑脂注油通道，日常维护时可直接通过注油杯加注润滑脂，减少铰接位置的磨损。

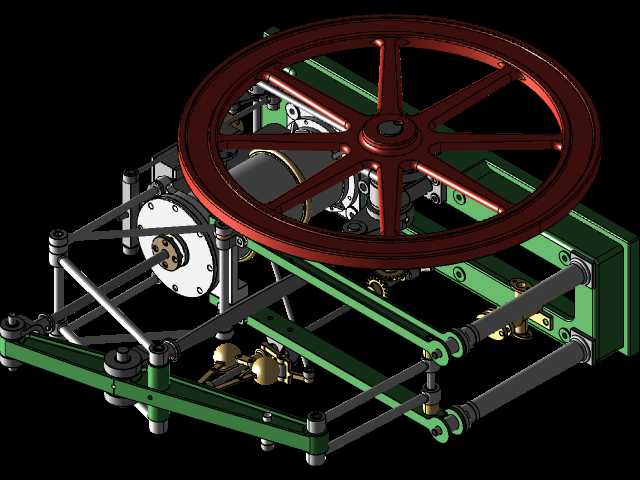

　　整套装置的管路布局全部沿底座与立柱的侧面排布，进汽管路设置有截止阀安装位，可根据负载情况调整进汽量从而控制输出功率，废汽排出端预留了消音器安装接口，可根据使用场景选配消音装置降低排汽噪音。从建模逻辑来看，整套结构先以底座为基准搭建全局坐标系，依次确定气缸中心轴线、摆梁支撑立柱中心、曲轴旋转中心的位置参数，再根据各运动部件的行程关系推导各铰接点的运动轨迹，验证运动过程中不存在部件干涉后再细化各零件的细节结构，所有标准件均采用通用机械设计标准的参数建模，方便后续根据实际加工需求调整尺寸参数，适配不同功率等级的应用需求。这类结构目前除了用于工业史教学演示、复古动力装置复刻之外，也常作为小型分布式能源系统的动力端，适配小型生物质蒸汽锅炉，为偏远无电网区域提供稳定的动力输出，也可用于科普场馆的动力原理演示装置，直观展示热能转换为机械能的完整过程。
