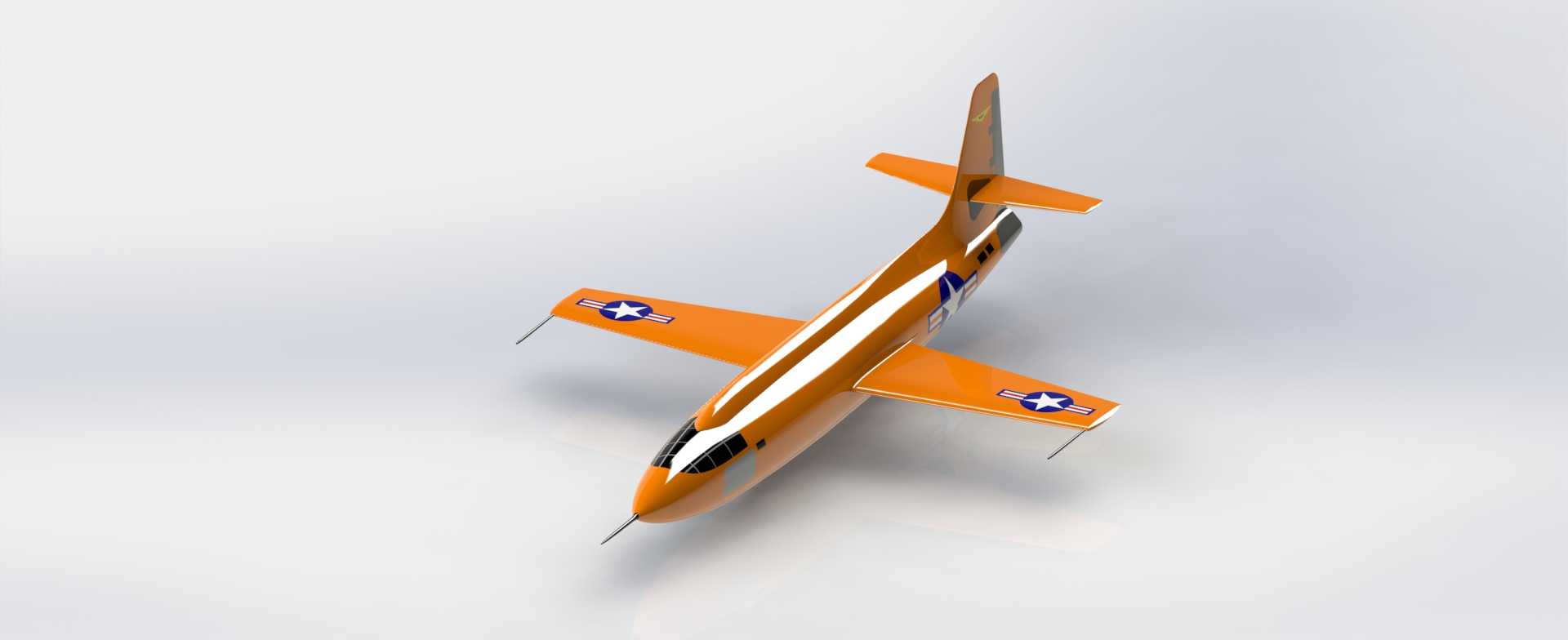

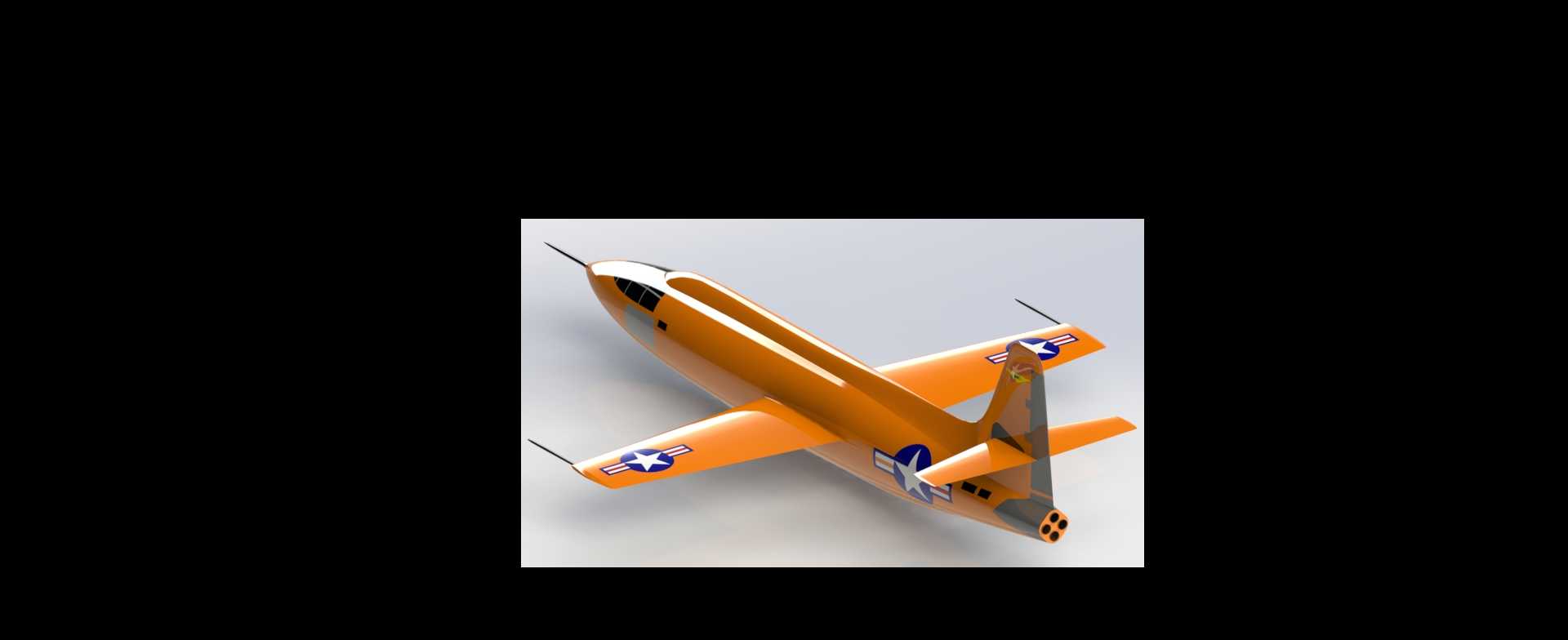

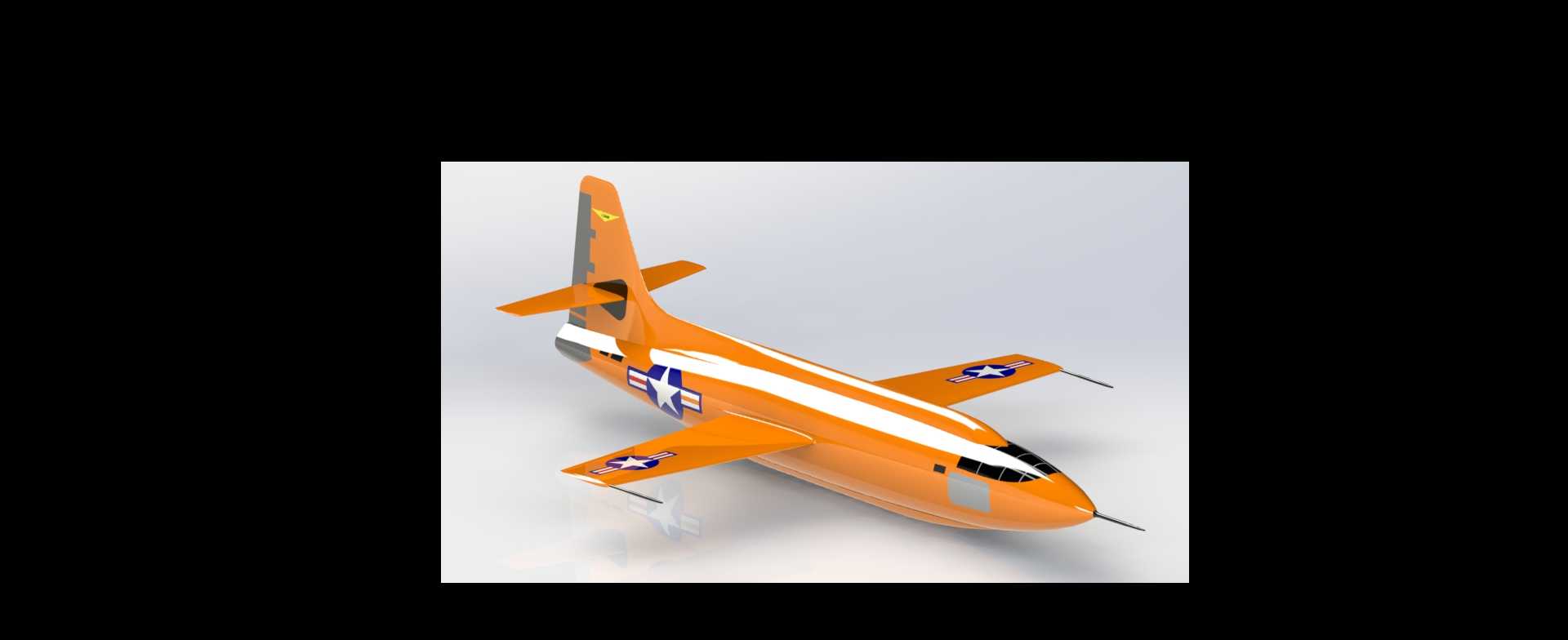

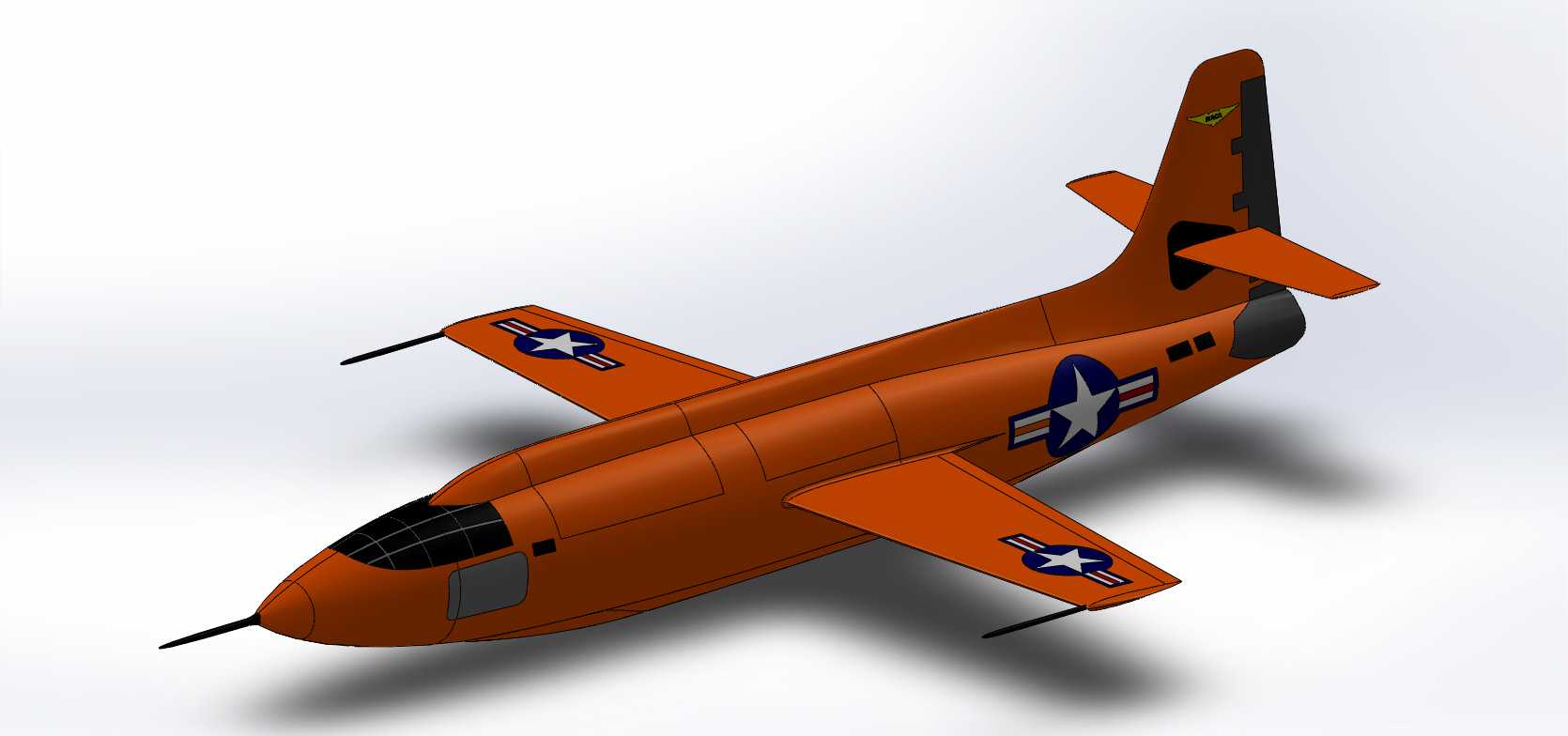

贝尔X-1超音速试验飞行器三维结构建模

　　作为人类航空史上首款突破音障的有人驾驶试验飞行器，贝尔X-1的三维结构建模完全围绕其核心试验用途展开，所有外形与结构设计均服务于跨音速飞行阶段的气动特性验证、飞行载荷测试需求。从实际应用场景来看，该型飞行器并非用于量产列装或民用运输，而是作为航空科研领域的专用空中试验平台，承担跨音速飞行阶段的空气动力学数据采集、机体结构抗载荷能力验证、高速飞行下操纵系统响应特性测试等核心任务，建模过程中需要精准还原每一处气动修形细节，才能支撑后续的气动仿真、结构力学分析工作。

　　从外形尺寸与安装边界来看，该型飞行器采用机身与机翼一体化的修形设计，机身整体为近似子弹的流线型旋成体构型，全长控制在9米级，翼展不足8.5米，机身最大直径约1.3米，这种紧凑的尺寸设计完全是为了降低跨音速飞行时的波阻，建模时需要严格卡控机身截面的渐变曲率，从机头驻点开始，截面直径沿纵轴平滑过渡，不存在任何突兀的折线或凸起，避免在跨音速阶段产生额外的激波阻力。机翼采用常规平直翼布局，翼型选择为适合高速飞行的薄对称翼型，机翼相对厚度控制在极低水平，安装位置位于机身中下部，机翼与机身的连接区域做了大面积的整流过渡，消除连接部位的气流分离区；水平尾翼与垂直尾翼均布置在机身尾部，垂直尾翼后缘设置有方向舵操纵面，水平尾翼后缘设置升降舵操纵面，尾翼的安装角、后掠角度均经过精准还原，匹配真实飞行器的操纵力矩设计要求。机头位置伸出的空速管结构，建模时需要保证其与机身轴线的同轴度，该部件是飞行试验中采集空速数据的核心传感器安装载体，安装位置的偏差会直接影响仿真阶段的流场计算结果。

　　从产品功能特性来看，该型飞行器的动力系统为液体火箭发动机，因此机身内部大部分空间被燃料储箱、氧化剂储箱、火箭发动机推力室占据，建模时需要还原机身内部的舱段划分逻辑：机头段为仪器舱，安装飞行测试所需的各类传感器、数据记录设备、遥测信号发射装置；中段为乘员舱，仅能容纳1名试飞员，座舱盖采用与机身外表面齐平的嵌入式设计，避免凸起带来的额外阻力，座舱内部的操纵台、驾驶杆、座椅安装位置均需要匹配真实的人机工程布局，保证操纵行程与实际飞行器一致；后段为动力舱，火箭发动机的安装支架、燃料管路走向、喷口与机身尾部的同轴度都需要在建模中体现，喷口截面与机身尾部截面平滑过渡，避免高温燃气流对尾部结构产生额外的烧蚀干扰。机身表面的美军机徽、方向舵上的标识色块均按照实机涂装位置还原，这些标识在实际飞行试验中也承担地面光学跟踪的定位参考作用，并非单纯的装饰元素。

　　从设计思路来看，整个建模过程完全遵循航空试验载具的设计逻辑，优先保证气动外形的精准度，其次是结构连接的合理性，最后才是外观细节的还原。不同于民用运输机或战斗机的建模逻辑，试验飞行器的每一处结构设计都有明确的试验目的：比如机翼翼尖位置伸出的小翼刀结构，是为了阻止跨音速阶段机翼表面的附面层向翼尖堆积，避免翼尖失速；机身尾部下方设置的腹鳍，是为了提升高速飞行下的航向稳定性，避免跨音速阶段航向操纵效率下降；机身表面的小型口盖，均为设备检修口，建模时需要保证口盖与机身外表面的齐平度，口盖的边缘缝隙控制在极小范围，避免干扰流场。起落架采用可收放式前三点布局，前起落架位于机头下方，主起落架位于机翼根部下方，收放机构的运动路径在建模时需要做运动干涉检查，保证起落架收放过程中不会与机翼、机身结构发生碰撞，收放完成后起落架舱门完全闭合，与机身外表面齐平，不产生额外阻力。

　　在建模的细节处理上，机身蒙皮的分块线按照真实飞行器的铆接结构还原，每一块蒙皮的拼接位置、铆钉排布的间距都参考实机照片做了对应，这些细节在做结构有限元分析时，可以作为蒙皮连接强度的参考依据；座舱风挡采用多块平板玻璃拼接设计，而非整体曲面风挡，这是因为早期高速飞行器的曲面玻璃加工难度大，平板玻璃的结构强度更高，能够承受跨音速飞行时的巨大风压，建模时需要还原风挡的框架结构，保证框架与玻璃的安装边界与实机一致。机翼上的操纵面铰链结构、尾翼与机身的连接接头，都做了独立的零件建模，而非简单的贴图示意，这些活动部件的连接刚度、转动间隙，都会直接影响高速飞行下的操纵响应特性，是结构仿真中不可忽略的部分。

　　对于航空结构设计从业者而言，该模型可以作为跨音速飞行器气动外形设计的参考案例，通过对其外形曲率的分析，可以理解早期超音速试验飞行器的气动设计逻辑，掌握波阻降低的基本设计方法；对于三维建模从业者而言，该模型的流线型机身建模、翼身融合过渡处理、活动部件的运动机构建模，都可以作为曲面建模、装配设计的练习素材，帮助提升复杂曲面类航空产品的建模能力。在实际的工程应用中，基于该模型可以快速开展气动仿真计算，验证不同飞行马赫数下的机身阻力系数、升力系数变化趋势，也可以开展结构力学分析，计算跨音速飞行时机身、机翼的载荷分布，为后续的高速飞行器设计提供基础数据参考。
