波音X-37空天往返飞行器外观结构

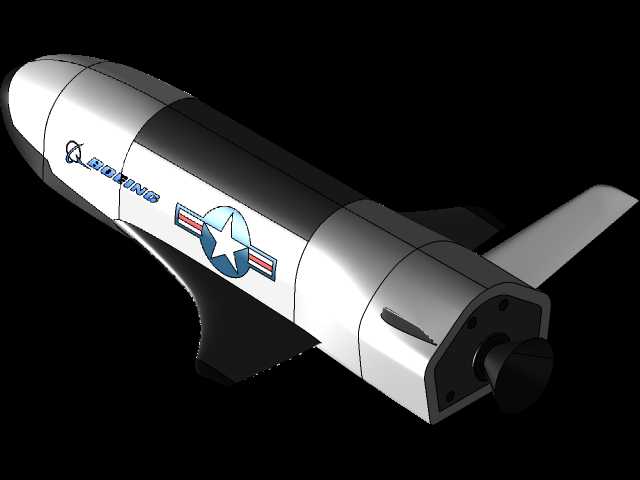

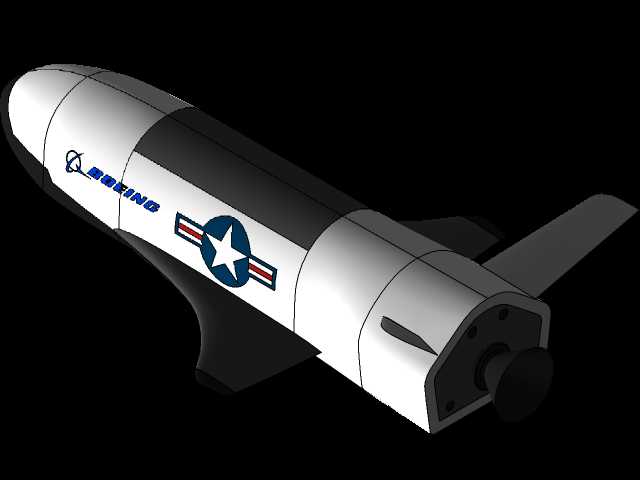

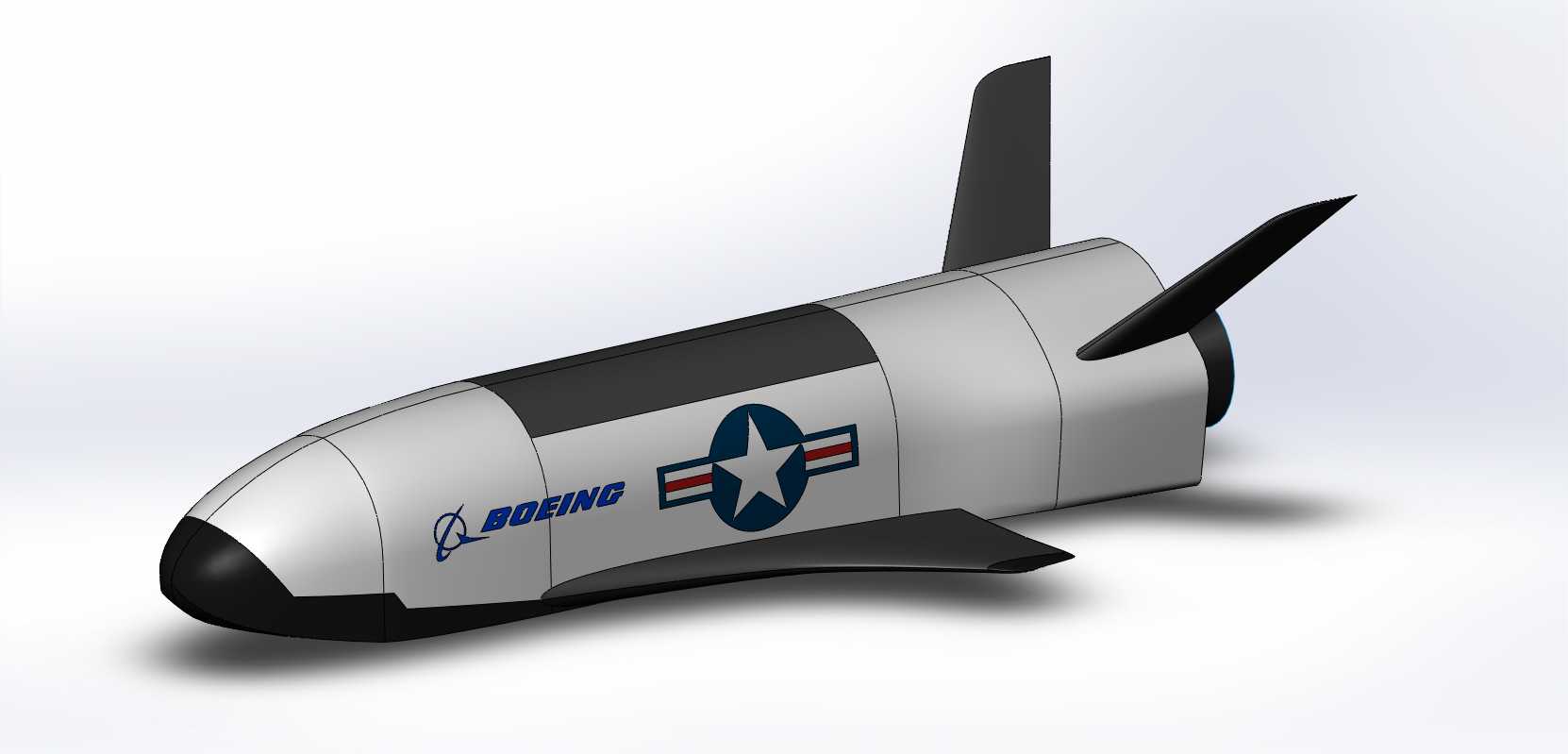

　　该模型还原的X-37空天飞行器，是可重复使用跨大气层无人载具，在航天工程领域主要承担轨道技术验证、空间载荷在轨测试、天地往返运输相关的技术落地验证工作，区别于传统一次性航天载具，其可多次往返地面与近地轨道的特性，能大幅降低空间任务的实施成本。从结构设计逻辑来看，整体采用翼身融合的升力体布局，钝锥形机头搭配黑色耐高温端头结构，可在再入大气层阶段分散气动加热产生的高温载荷，避免核心舱段结构受超温影响。机身主体采用大长细比圆柱段设计，内部预留有效载荷舱空间，可搭载各类试验载荷、在轨作业模块，机身表面的黑白分色区域对应实际机型的不同热防护分区，黑色区域覆盖再入过程热流密度更高的机头、翼前缘、尾翼部位，采用耐高温的防热材料布局，

　　白色区域对应热流密度较低的机身中段，兼顾防热性能与结构重量控制。两侧布置的小展弦比后掠翼，可在大气层内滑翔阶段提供足够升阻比，保障再入后的滑翔飞行姿态可控，配合尾端的V型尾翼结构，可在高速飞行阶段实现航向与俯仰姿态的精准调整，尾段预留的动力舱接口，可适配轨道机动发动机与姿控喷管布局，满足轨道变轨、姿态调整的动力安装需求。从安装边界来看，整体外轮廓尺寸适配运载火箭整流罩的包络范围，机翼与尾翼的外伸尺寸严格控制在整流罩内径允许范围内，无需复杂的折叠结构即可装入主流中型运载火箭的整流罩，降低发射阶段的结构复杂度。机身下部的平滑结构可适配着陆滑跑阶段的起落架布局，预留的起落架舱空间可容纳前三点式起落架，满足水平着陆的结构需求。

　　建模过程中严格遵循空天飞行器的气动设计逻辑，各曲面的曲率过渡连续，既保证了外观还原度，也可作为气动仿真、航天科普展示、结构原理教学的基础模型使用，对于理解可重复使用航天载具的布局逻辑、热防护分区设计、天地往返载具的结构约束有实际参考价值，能够帮助结构设计从业者快速掌握跨大气层飞行器的布局特点与设计边界。
