在高超声速飞行器研发的早期探索阶段,X-15作为有人驾驶的火箭动力试验平台,承担了大量跨大气层飞行的技术验证任务,其结构设计思路对后续空天飞行器、高速载人载具的研发有着极为深远的参考价值。从实际应用场景来看,该类飞行器主要用于在大气层边缘完成高速气动特性验证、载人航天环境模拟、高速飞行操控逻辑校验等核心试验任务,不同于常规作战飞机或民用航空器,它不需要兼顾长航程巡航、大载荷运载或者起降阶段的低速操控冗余,所有结构设计都围绕短时间高过载、极端热流冲击、高速姿态可控这几个核心目标展开。

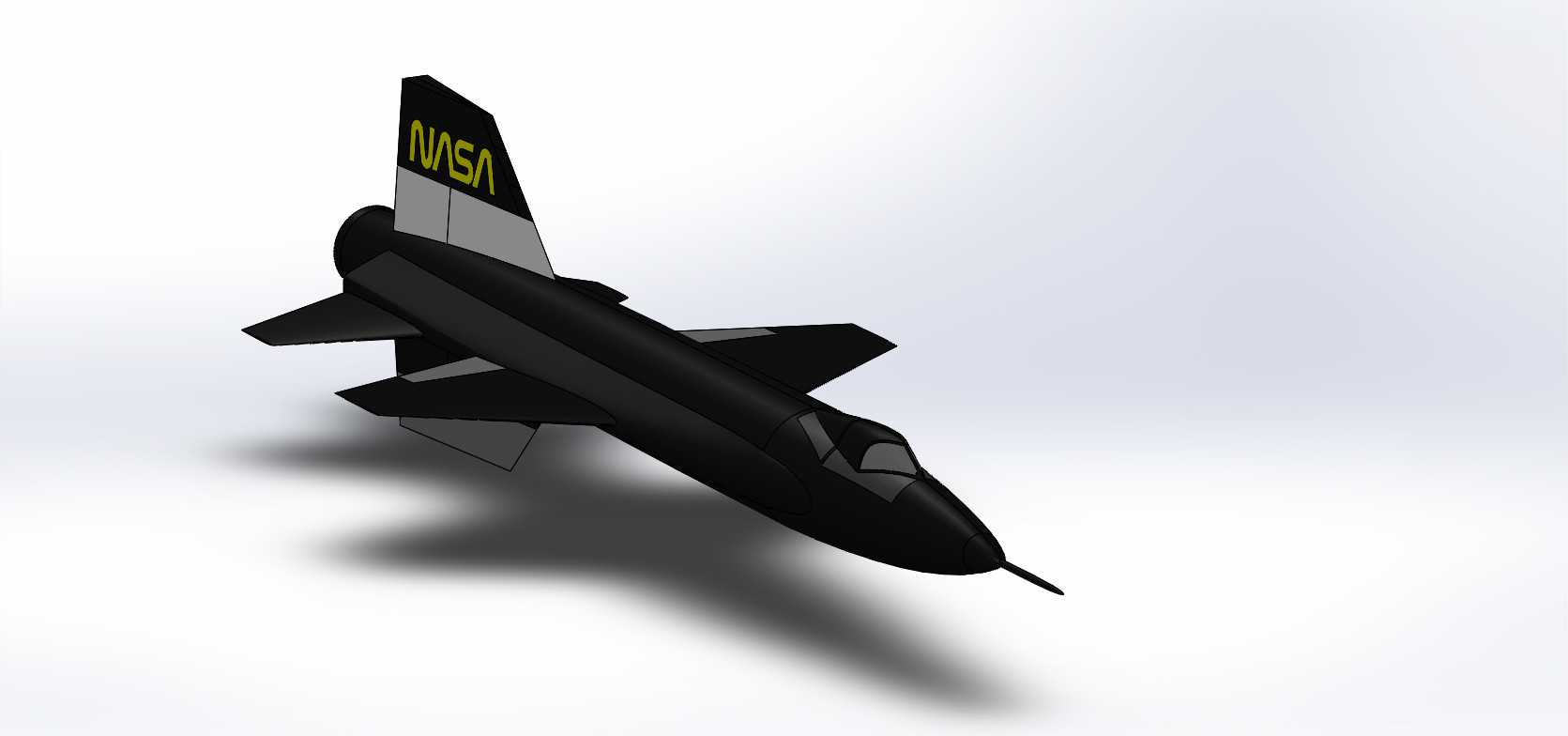

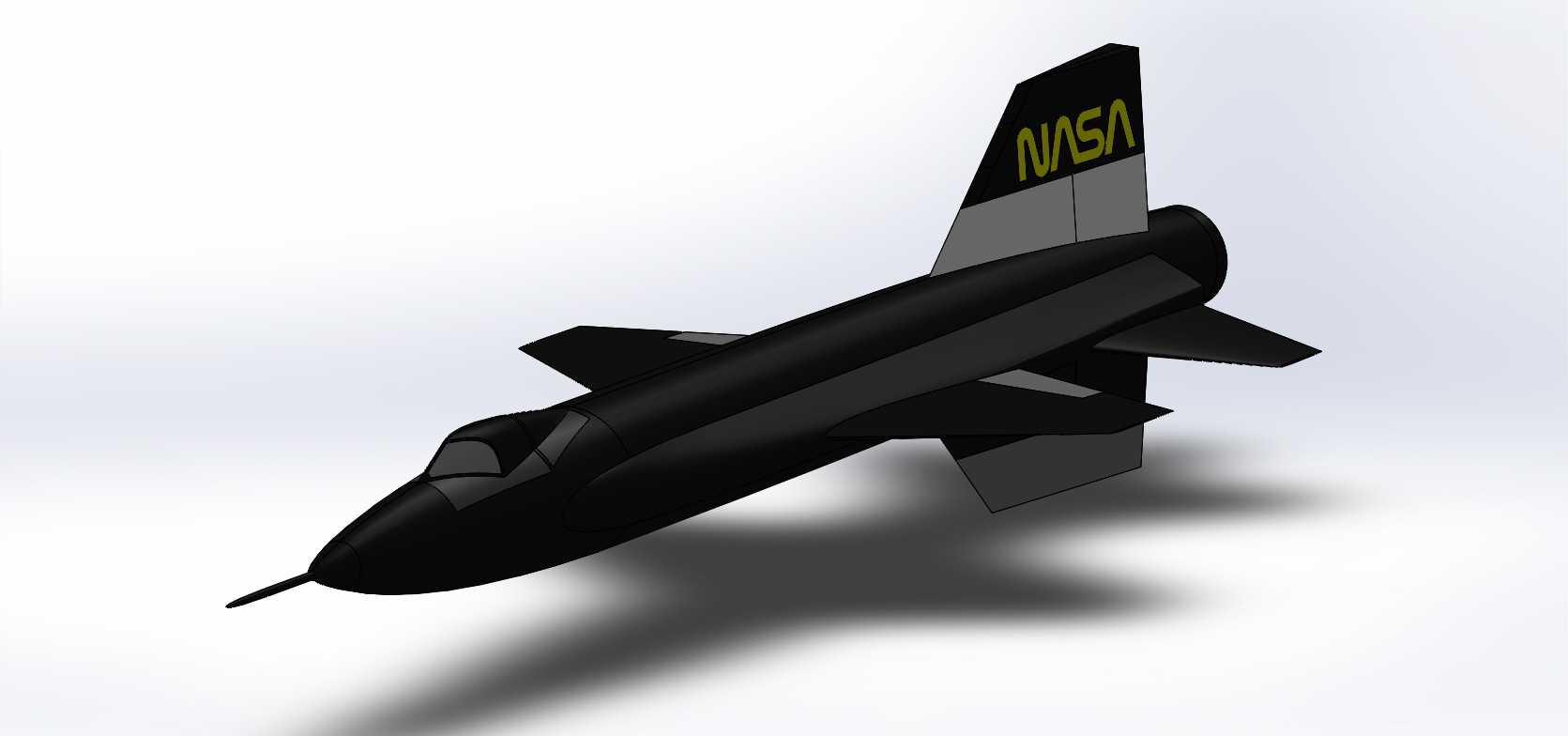

从外形布局来看,该机型采用了楔形大后掠垂尾搭配小展弦比梯形机翼的布局,机身整体呈细长旋成体构型,机头位置加装了细长的空速管结构,用于高速飞行状态下的气流参数采集。垂尾上的标识区域做了分块设计,既满足高速飞行下的结构刚度要求,也预留了试验标识的安装位置。机翼的安装位置选择在机身中下部,翼型厚度极薄,这是因为在马赫数5以上的飞行状态下,厚翼型会产生极强的激波阻力,薄翼设计能够有效降低波阻,同时机翼与机身的连接区域做了大面积的翼身融合过渡,避免高速飞行时连接位置出现应力集中或者局部热流过载的问题。
在功能特性的设计考量上,该机型的动力系统为液体火箭发动机,因此机身内部大部分空间被推进剂储箱、动力调节组件、试验载荷舱以及航天员座舱占据,没有预留常规喷气式飞机的进气道结构,这也决定了它需要由载机挂载到高空后再释放点火,自身不具备地面自主起飞的能力。机身表面的蒙皮采用了分块式的耐高温合金结构,不同区域根据飞行时的热流密度差异选择不同的材料与厚度,机头前缘、机翼前缘、垂尾前缘这些激波附着的位置热流密度最高,结构厚度更大且做了圆角过渡处理,避免尖锐结构在高温下出现烧蚀变形。座舱区域的风挡采用了特殊的耐热透明材料,外形与机身蒙皮完全齐平,不会在高速下产生额外的凸起阻力,同时风挡的安装框架做了加强设计,能够承受高速飞行下的巨大压差与振动载荷。
从安装边界与尺寸适配的角度来看,该机型的整体尺寸需要适配载机的挂架承载能力,机身直径、翼展长度都严格控制在B-52载机的挂载允许范围内,挂点位置设计在机背区域,避免挂载时对机翼、尾翼的气流产生干扰,同时挂点结构与机身主承力框直接连接,能够承受载机飞行过程中的振动以及释放瞬间的载荷冲击。尾翼部分除了垂尾之外,还在机身尾部设计了小型的腹鳍结构,用于提升高速飞行时的航向稳定性,因为在高超声速飞行状态下,常规垂尾的舵效会随着空气密度降低而大幅下降,腹鳍的存在能够补充航向稳定力矩,降低姿态失控的风险。
在操控系统的结构设计上,该机型的舵面偏转角度做了严格的限制,不同于低速飞机的大舵角设计,高速飞行时极小的舵面偏转就会产生极大的操控力矩,过大的舵角反而会导致机身过载超出结构承受极限,因此舵面的作动机构预留了足够的刚度冗余,同时设置了机械限位结构,避免误操作导致的结构损坏。机身尾部的发动机喷口做了可调收敛设计,能够根据不同飞行高度、不同速度下的排气需求调整喷口面积,保证火箭发动机的推力效率始终处于最优区间。起落架采用了可收放的滑橇式结构,不同于常规飞机的轮式起落架,滑橇结构能够在高速着陆时更好地分散冲击载荷,同时收放机构占用的机身内部空间更小,能够为试验设备与推进剂储箱腾出更多空间,滑橇的表面做了耐磨处理,能够承受着陆时与跑道的高速摩擦。
对于三维结构设计从业者而言,还原该机型的结构时需要重点关注高速气动外形与结构刚度的平衡,不能单纯追求外形曲面的流畅度,还要考虑每一处蒙皮分块、每一个结构凸起背后的工程逻辑,比如机身上的传感器开口、冷却系统的排气口、试验设备的观测窗口,这些看似微小的结构在高速飞行下都会对局部流场产生明显影响,设计时需要保证这些开口的边缘与蒙皮齐平,同时开口周围的结构做加强处理,避免热流与应力集中导致的结构失效。此外,该机型的重心位置设计极为考究,在推进剂消耗的整个飞行过程中,重心需要始终保持在气动中心的合理范围内,否则会出现飞行姿态不稳定甚至失控的问题,因此内部储箱、设备的安装位置都经过了严格的配平计算,建模时需要准确还原各个内部组件的安装位置,保证整体重心参数与实际设计一致。
