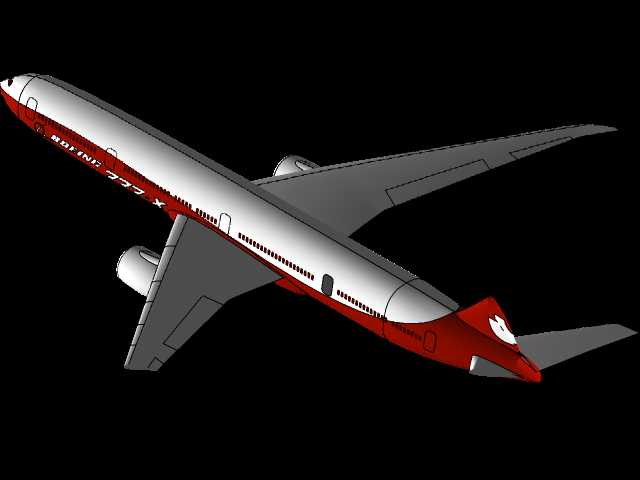

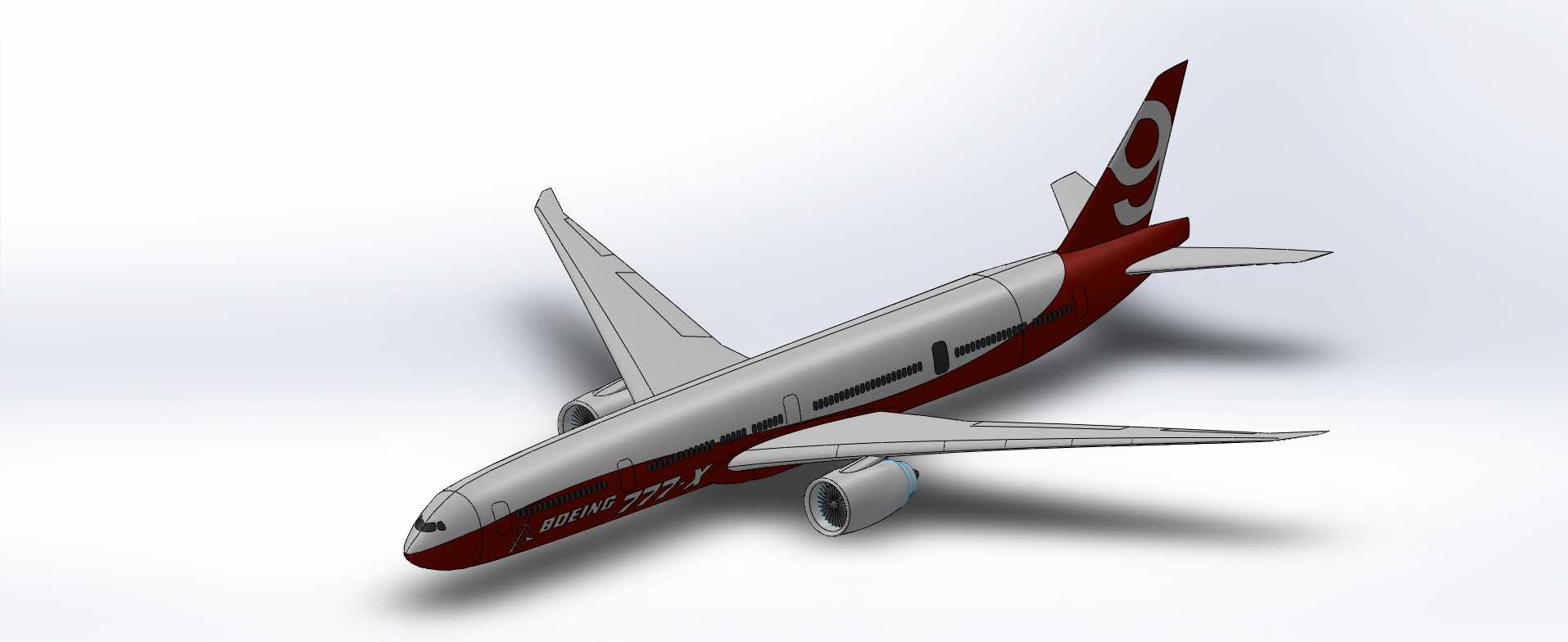

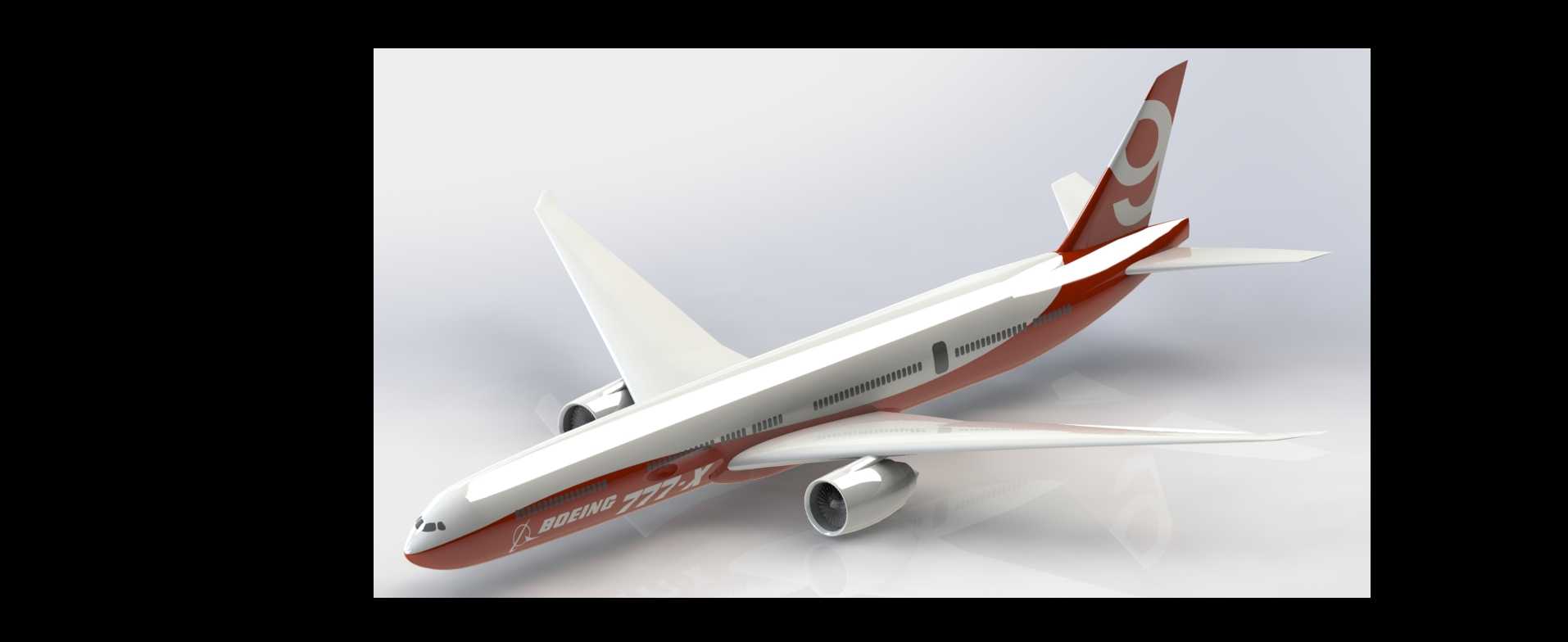

波音777-9X宽体客机整机外观结构设计

　　该模型还原的波音777-9X机型，作为当前民航干线运输领域的主力宽体机型，主要应用于跨洋长航线、高客流密度干线的旅客运输场景，可适配枢纽机场之间的高频次航班运营，也能满足部分高客流区域航线的运力需求，在民航运输网络中承担核心干线的运力输送任务，可覆盖一万公里以上的不经停航线运营需求，适配不同地区机场的地面保障设施对接标准。从实际用途来看，该机型主要承担商业旅客运输，同时也可通过改装快速适配货运、公务专机等衍生场景，机身主体采用宽体截面设计，客舱可布置多等级座位布局，能在单舱布局下容纳超过四百名旅客，双发宽体的设计在保证航程能力的同时，也降低了单位座公里的燃油消耗，相比同级别四发机型具备更好的运营经济性。在功能特性层面，模型还原了机型的核心识别特征，包括折叠式翼梢设计，该设计是为了平衡飞行阶段的气动效率与地面停靠时的机位适配需求——飞行状态下展开的翼梢可提升机翼展弦比，降低诱导阻力，提升燃油效率；地面停靠时折叠翼梢可减少整机翼展占用宽度，能够适配现有E类机位的停靠标准，无需对机场机位设施进行大规模改造即可投入运营。机身部分的曲面设计严格遵循民航客机的气动设计逻辑，机头部位的流线型曲面可降低高速巡航阶段的气动阻力，风挡区域的轮廓与机身曲面顺滑过渡，避免出现气流分离带来的阻力增量与结构振动。发动机短舱的吊挂位置与机翼的相对位置经过气动优化，可减少发动机进气道与机翼之间的气流干扰，保证发动机在不同飞行姿态下都能获得稳定的进气条件，

　　同时短舱的外形设计也兼顾了噪声抑制需求，通过短舱内壁的声学衬层与外轮廓的流线设计，降低起降阶段的噪声影响，满足机场周边的噪声管控要求。尾翼部分采用常规布局的悬臂式垂尾与平尾，垂尾后缘设置方向舵操纵面，平尾后缘设置升降舵操纵面，可在飞行过程中为整机提供足够的航向与俯仰操纵力矩，保证不同飞行速度、不同载重状态下的操纵稳定性。起落架部分采用多轮式主起落架设计，可将整机重量均匀分散到跑道道面，降低单轮载荷，适配不同等级跑道的道面承载能力，前起落架布置于机头下方，可实现地面滑行阶段的转向操纵，同时前起落架的减震结构可吸收起降阶段的冲击载荷，保证机身结构的受力安全。从设计思路来看，该模型的外形构建遵循从总体轮廓到局部细节的正向建模逻辑，

　　首先确定整机的总体尺寸边界：机身长度、翼展长度、机身直径、垂尾高度等核心参数符合该机型的实际尺寸比例，在此基础上搭建机身的纵向基准线与横向截面控制线，通过曲面放样构建机身主体曲面，保证机身曲面的曲率连续，避免出现曲面褶皱、曲率突变等问题，还原真实机型的气动外形特征。机翼部分采用超临界翼型设计，机翼前缘后掠角符合高亚音速巡航的气动需求，机翼后缘设置襟翼、缝翼等增升装置的结构轮廓，还原起降阶段增升装置展开后的外形特征，机翼下方的发动机吊挂结构与机翼、发动机短舱之间的过渡曲面顺滑连接，保证结构连接处的气动连续性。模型的外形尺寸边界严格遵循真实机型的参数比例，整机长度约七十六米，翼展在翼梢展开状态下约七十二米，折叠状态下翼展约六十四米，

　　机身直径约六米，垂尾高度约十九米，该尺寸边界可满足机场机位适配、地面保障设备对接、维修作业空间预留等场景的仿真验证需求，可用于民航地面保障流程仿真、机场机位容量评估、机务维修培训等场景的三维可视化展示。在结构细节上，模型还原了机身表面的舱门轮廓、舷窗排列、机身标识区域的位置关系，机翼表面的航行灯、放电刷等细节特征也做了对应还原，尾翼上的标识区域位置与真实机型保持一致，可直观呈现该机型的外观识别特征。对于结构设计从业者而言，该模型可作为大型民用飞行器外形设计的参考案例，理解宽体客机总体布局的设计逻辑，掌握气动外形与运营需求之间的平衡思路——比如折叠翼梢设计如何在气动效率与地面适配性之间找到最优解，机身截面设计如何平衡客舱空间利用率与气动阻力，发动机吊挂位置如何兼顾气动干扰、结构受力与维护可达性等实际工程问题。同时该模型也可用于航空科普场景的三维展示，帮助受众直观了解宽体客机的外形结构特征，理解民航客机不同部位的功能作用。
