倾斜斗式装配线零件上料输送结构

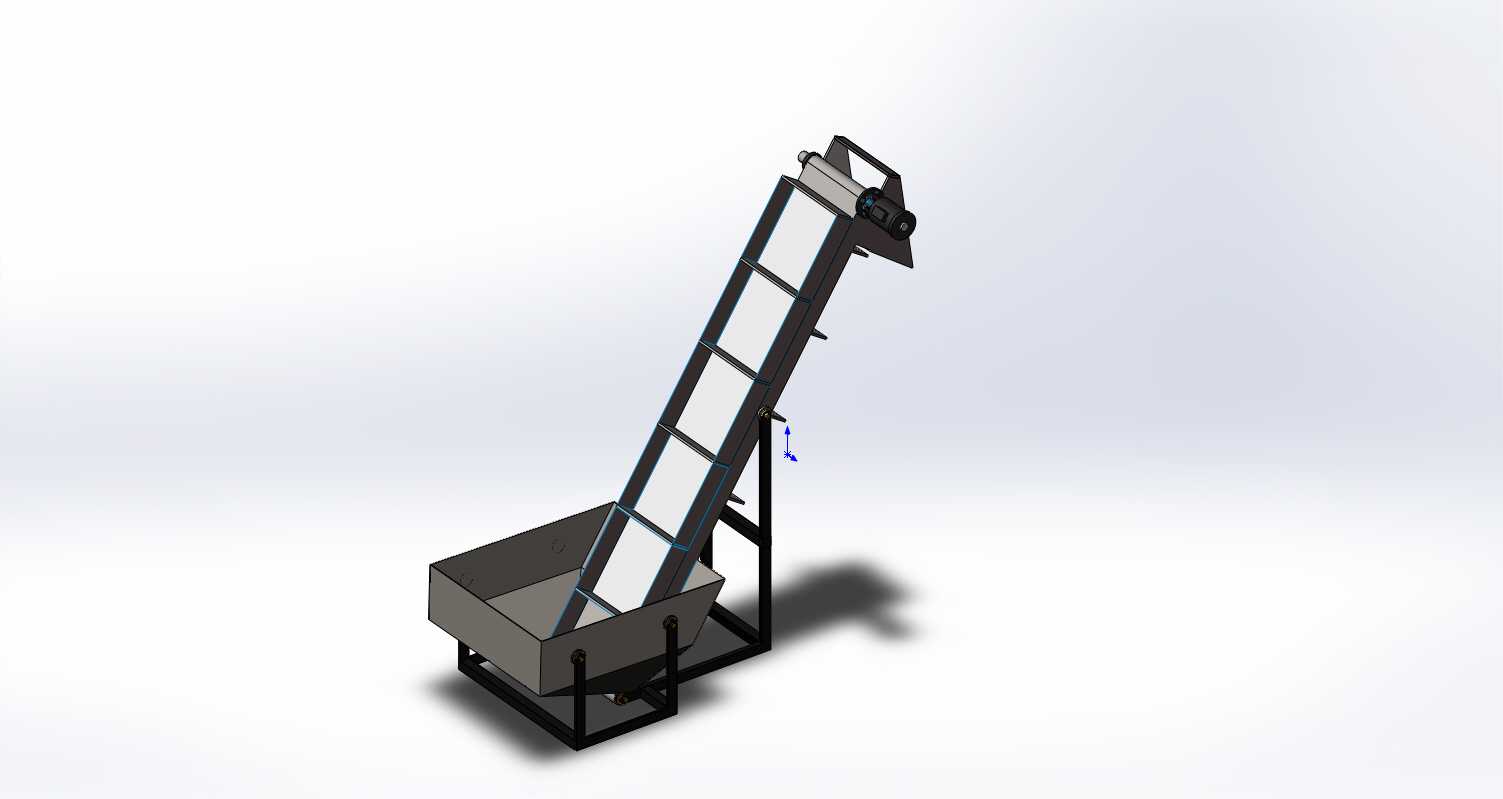

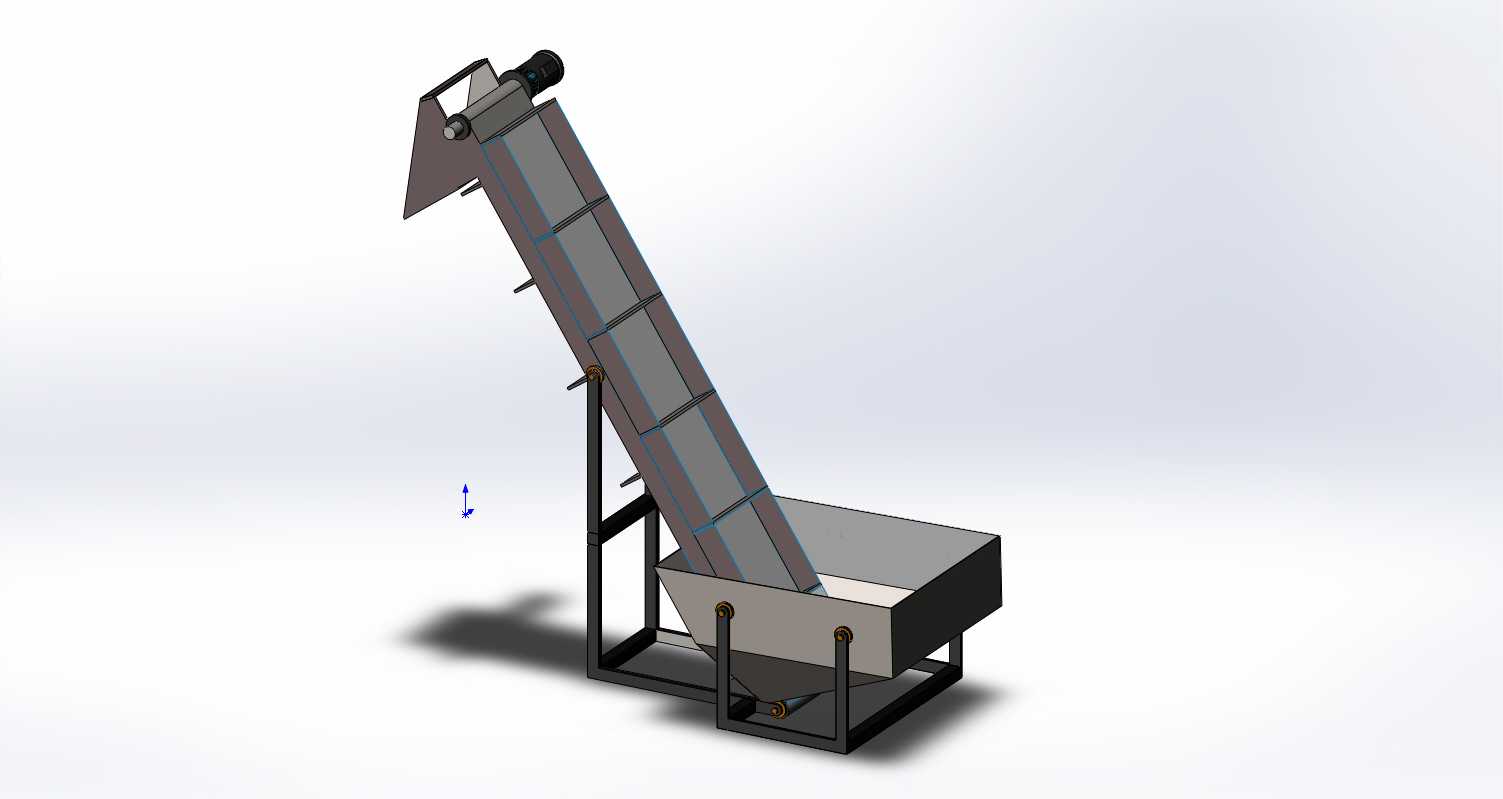

　　这套倾斜布置的斗式上料结构，主要面向离散制造装配线的散件、小型机加工零件的定向供料场景，在3C电子装配、小五金件组装、小型汽配分装线的工位衔接环节应用较多，能够替代人工完成料箱散件到装配工位的持续抬升送料，降低工位间重复取料的动作损耗。整体采用落地式方管焊接机架作为承载主体，底部设置敞口式受料斗，料斗下沿预留120mm的离地间隙，适配车间通用周转箱的对接高度，作业人员可直接将整箱零件倾倒至受料斗内，无需额外转接料仓。倾斜输送段的倾角设置为62度，这个角度是经过反复校核的，既能够保证料斗在抬升过程中不会出现零件滑落，又能最大化压缩设备的水平占地尺寸，整机水平投影长度控制在1.2米范围内，宽度仅0.65米，

　　对于装配线边的狭窄安装空间适配性极强，不需要对现有产线布局做大规模调整即可完成布设。输送面采用模块化的料斗拼接结构，每个料斗的挡边高度设置为80mm，能够容纳尺寸在100mm以内的各类小型零件，料斗与牵引链条采用螺栓快装结构，后期出现磨损时可单独更换单个料斗，无需拆解整段输送机构。驱动单元布置在倾斜段的顶端位置，采用减速电机直连主动辊的传动方式，传动链路短，运行过程中的噪音控制在72分贝以内，符合车间作业的噪音限值要求，顶端出料口的位置可根据对接工位的高度做±150mm的调整，适配不同高度的装配工作台进料口。设计过程中重点考虑了散件卡滞的问题，受料斗内部设置了导流斜板，能够将零件顺畅引导至下部接料位置，避免零件在料斗死角堆积，

　　倾斜段的两侧护板与运动料斗之间预留了5mm的安全间隙，既不会出现零件从缝隙掉落的情况，也能避免小零件卡入运动副造成设备停机。机架底部设置了四个可调脚杯，可对设备的水平度以及整体高度做微调，适配车间地面不平整的安装场景，整机的动载荷按照每小时1.2吨的输送能力做结构校核，机架方管的壁厚选用2.5mm的冷轧方管，焊接后做整体去应力处理，长期满负荷运行也不会出现机架变形的问题。设备的维护点全部集中在外侧，牵引链条的张紧机构设置在倾斜段下部的两侧，日常巡检时可直接在设备外部调整张紧度，不需要拆除外护板，日常保养的操作门槛较低，普通设备维护人员即可完成常规维保操作。
