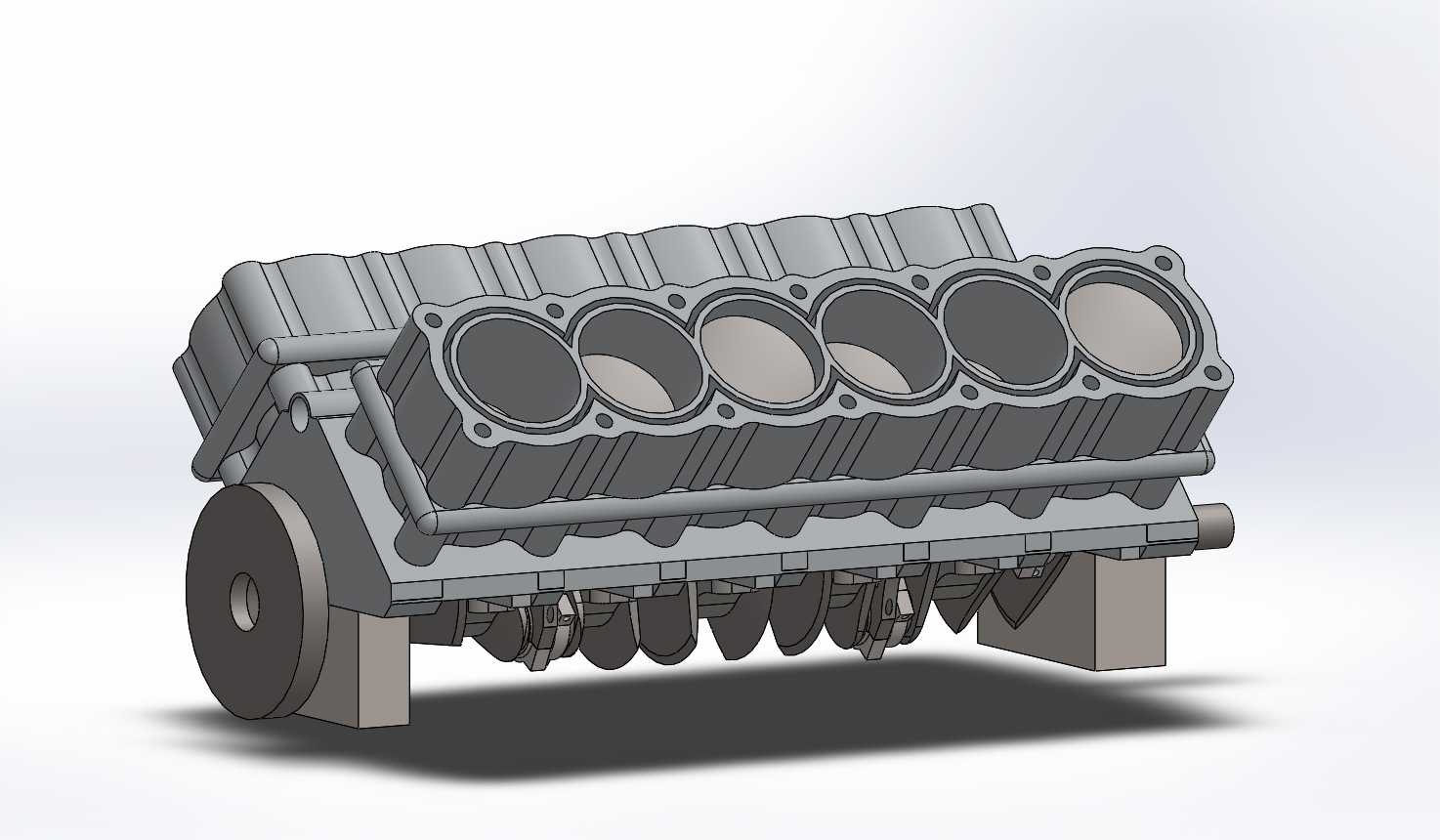

V型十二缸发动机总成结构展示

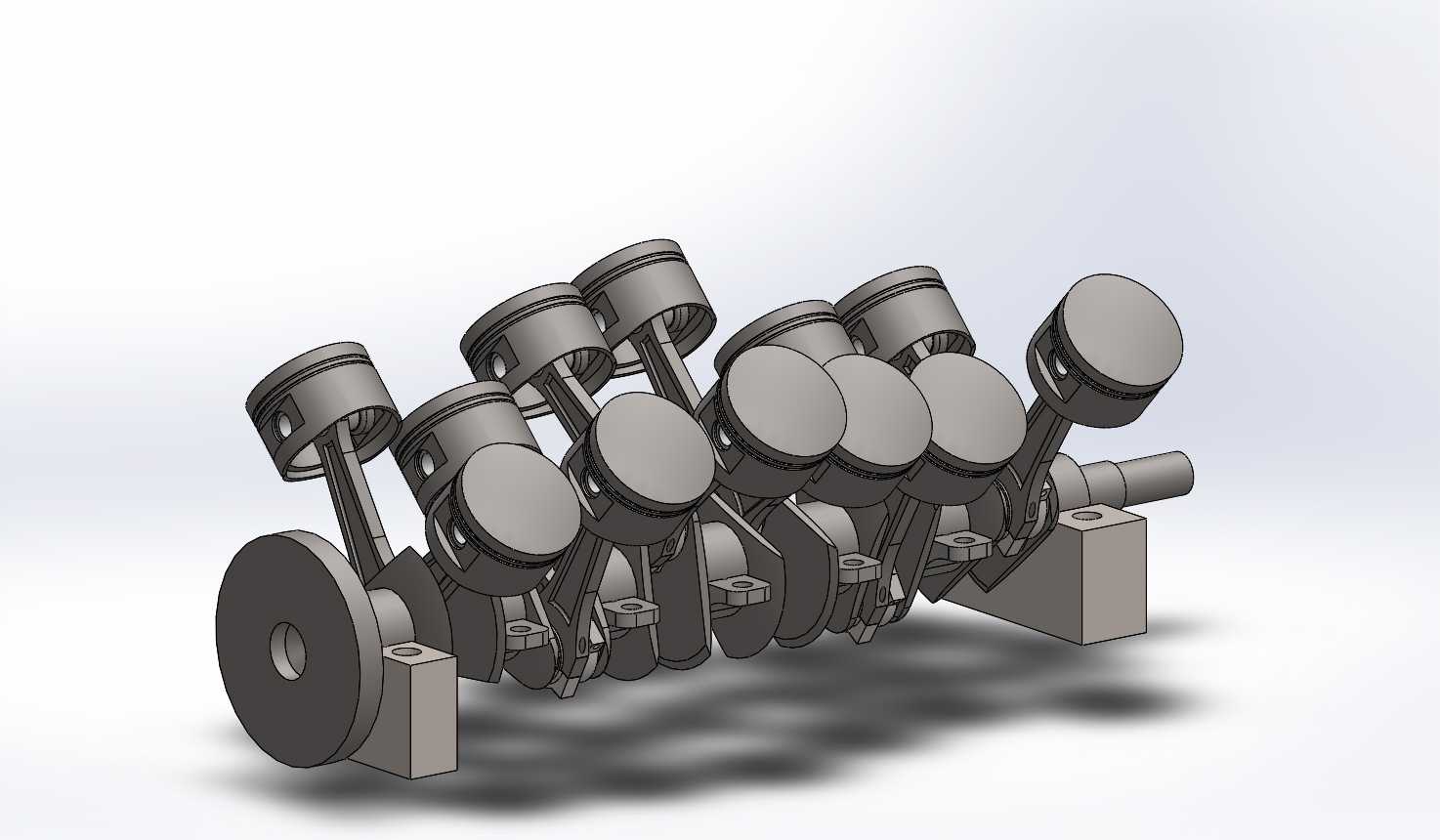

　　这套V型排布的十二缸动力单元结构，在大马力乘用车辆、高性能赛事赛车、重型特种装备的动力配套场景中有着明确的应用定位，其核心作用是通过燃油燃烧的热能转换，为配套载具输出持续稳定的旋转动力，满足高负载、高功率输出的工况需求。从结构设计逻辑来看，采用60度夹角的V型缸体布局，能够在保证12个气缸总排量的前提下，有效缩短动力单元的整体轴向长度，降低整机的重心高度，同时平衡直列多缸结构的振动缺陷，让曲轴运转过程中的一阶、二阶振动得到更好的抵消，提升动力输出的平顺性。整套总成完整包含活塞、连杆、曲轴、支撑支座等全部核心运动与支撑零件，每个活塞通过活塞销与对应连杆铰接，连杆大头端与曲轴的连杆轴颈配合，将活塞的往复直线运动精准转换为曲轴的旋转运动，

　　曲轴两端预留的动力输出轴段，可直接对接离合器、变速器等后续传动部件，实现动力的向后传递。在安装边界设计上，底部的两个支撑支座采用标准化的安装平面设计，预留的螺栓孔位可直接与配套的设备机架、车辆副车架进行刚性连接，安装时需保证曲轴轴线与后续传动系统的输入轴轴线同轴度控制在合理公差范围内，避免运转过程中出现额外的偏载磨损。设计过程中针对曲柄连杆机构的运动间隙做了合理预留，活塞与缸体配合处、连杆轴颈与轴瓦配合处、曲轴主轴颈与支撑座配合处都保留了符合润滑要求的间隙，可满足压力润滑工况下的油膜形成需求，避免干摩擦导致的零件过早失效。从结构细节来看，每个活塞环槽的位置、连杆的截面形状、曲轴的平衡块布局都经过运动学校核，

　　能够保证12个气缸按照既定的点火顺序交替做功时，曲轴的运转波动控制在合理区间，不会出现明显的动力输出顿挫。这套结构在建模过程中完整还原了各零件的装配关系，可直接用于动力总成的结构教学、装配工艺验证，也可作为大排量动力单元设计的参考蓝本，帮助设计人员快速理解V型多缸发动机的运动逻辑与装配约束要求，在进行同类型产品改型设计时，可直接参考其布局逻辑调整缸径、冲程、夹角等核心参数，快速适配不同的动力输出需求。
