金属框架 geodesic 穹顶结构设计作品

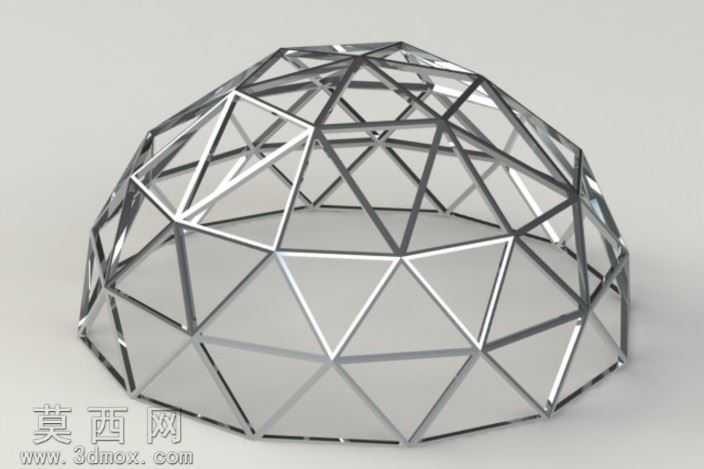

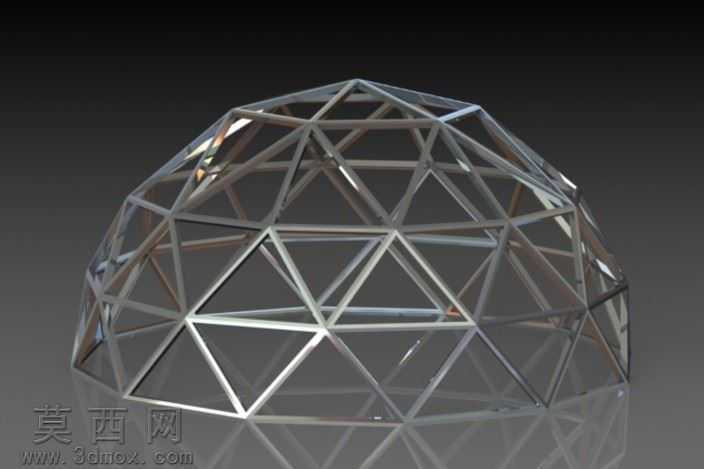

本作品为基于测地线穹顶原理设计的金属框架球形穹顶结构，建模阶段依托三维参数化设计逻辑完成整体构型搭建，首先以标准半球面为基础基准面，通过测地线网格划分算法将球面拆解为大小均匀、受力合理的三角形网格单元，确保每根杆件的长度公差控制在合理范围内，适配实际生产加工的下料需求。建模过程中优先采用线框搭建后实体化的流程，先确定穹顶底部的环形基准圈梁作为整个结构的受力基座，再逐层向上排布三角形网格的节点坐标，每一个节点处都做了杆件衔接的适配处理，保证多根杆件交汇时的干涉检查全部通过，不存在结构碰撞问题。材质设置上选用了抛光金属材质，调整了金属粗糙度参数与反射强度，还原出不锈钢类合金杆件的冷冽金属质感，渲染阶段采用柔和的漫反射环境光，搭配轻微的环境遮蔽效果，清晰展现出每一根杆件的空间走向与框架的通透层次感，同时通过光影对比突出三角形网格的几何韵律感。结构设计上充分考虑了穹顶结构的力学特性，三角形网格本身具备优秀的结构稳定性，整体半球形构型可以将顶部荷载均匀传导至底部圈梁，分散整体受力，杆件采用等截面型材设计，降低加工与组装的难度，节点处采用通用衔接件设计思路，方便现场装配式安装，无需复杂的现场焊接作业。设计思路上兼顾了结构实用性与几何美学，既可以作为小型景观穹顶、阳光房的主体承重框架，也可以作为展陈装置的艺术化结构原型，整体框架无多余冗余构件，在保证结构强度的前提下尽可能减少材料用量，实现轻量化与结构稳定性的平衡，建模过程中对每一层网格的排布都做了优化调整，避免出现尺寸差异过大的异形杆件，降低后续生产的开模与加工成本，渲染输出时多角度展示了框架的空间通透感与金属材质的精致质感，完整呈现出测地线穹顶的结构魅力与几何美感。
