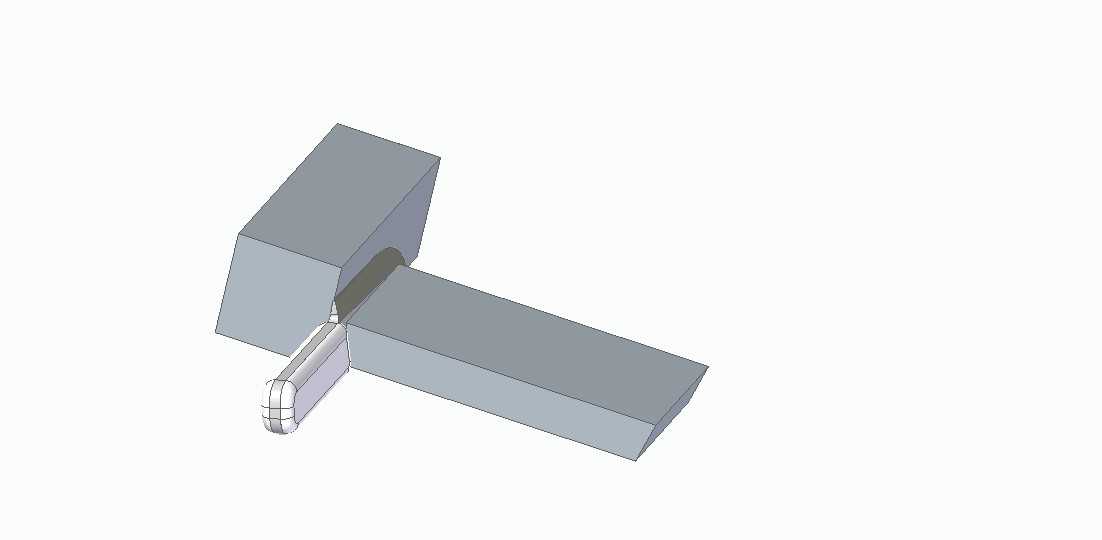

直角式锁舌传动锁具结构三维建模

　　日常接触的柜体、小型设备舱门的锁紧结构里，这类直角布局的锁舌构件是应用频次极高的一类结构，很多设计新手在做舱门锁紧方案时，容易忽略安装边界的干涉问题，要么锁舌伸出长度不足导致锁合虚位，要么直角基座的尺寸超出门板内侧的安装空间，装配时才发现和舱内的走线、元器件产生位置冲突。这个结构的设计逻辑是把锁芯的转动输入，通过直角转向的基座传递到横向布置的锁舌上，锁舌采用圆弧过渡的端头设计，避免伸缩过程中剐蹭门框的锁孔边缘，长期使用也不会因为金属摩擦产生掉漆、卡滞的问题。从结构布局来看，两个垂直布置的块状基座分别承担安装固定和运动导向的作用，竖向基座贴合门板内侧安装，预留的安装孔位可以适配不同厚度的门板，通过沉头螺丝固定后不会在门板外侧产生凸起，

　　保证外观的平整性；横向的导向块约束锁舌的运动路径，让锁舌始终保持直线伸缩，不会因为长期开关门的侧向力产生偏移，避免锁舌歪扭导致无法正常解锁。实际应用场景里，这类结构常被用在工业控制柜、户外设备检修门、实验室储物柜的锁紧机构上，相比传统的平面锁，直角传动的布局可以把锁芯的操作端布置在门板的侧边位置，对于一些正面空间受限、无法布置常规锁具的舱体结构，这种布局能大幅节省门板正面的安装空间，也能避免正面误触导致的意外解锁。设计这类结构的时候，需要重点核算锁舌的有效伸出长度，一般要保证锁舌伸入门框锁扣的长度不小于8毫米，才能保证锁合后的抗冲击能力，避免搬运或者设备运行振动时舱门意外弹开；同时要预留锁舌的伸缩间隙，

　　导向块和锁舌的配合间隙控制在0.2到0.3毫米之间，间隙过小容易因为加工公差或者温度变化导致锁舌卡滞，间隙过大则会让锁舌产生晃动，锁合后存在旷量。另外，基座的棱角位置都做了小倒角处理，一方面是加工时避免锐边割伤装配人员，另一方面也能减少应力集中，在频繁开关锁的交变载荷下，不会在棱角位置产生应力裂纹，提升构件的整体使用寿命。
